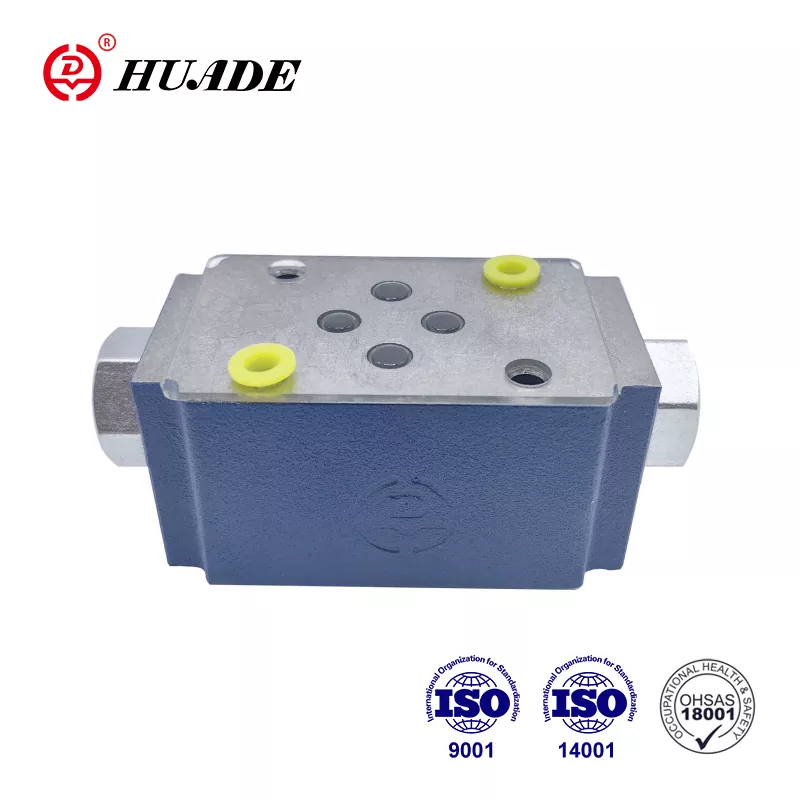

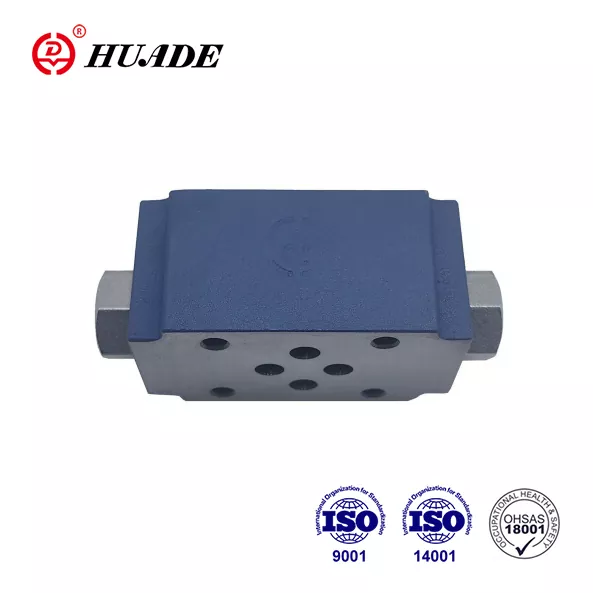

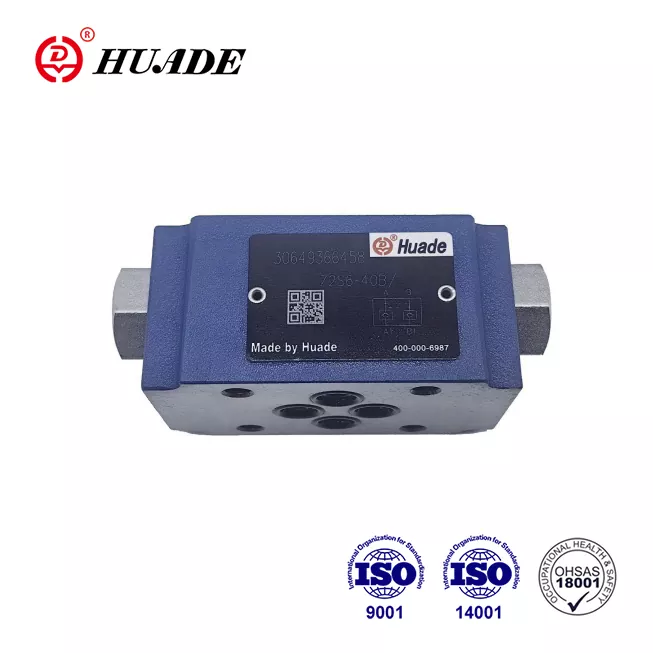

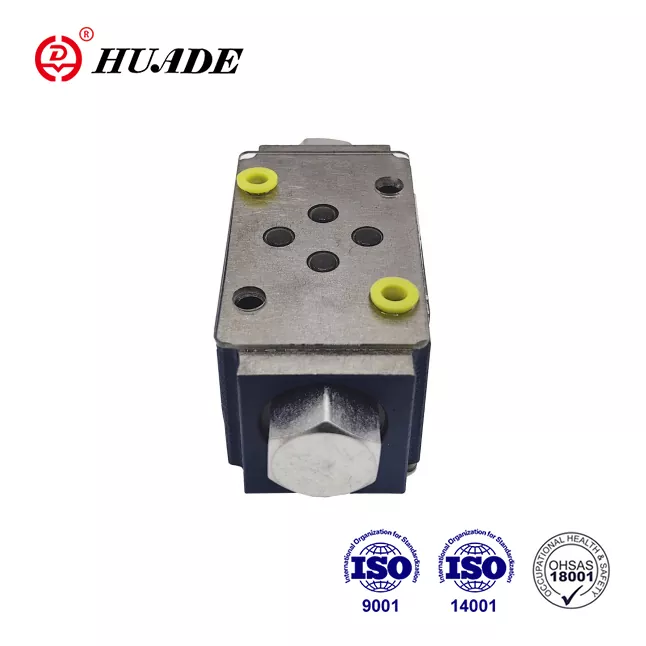

Kontraventilsandwichplade Z2S 6

Huafilters hovedforretning er eksport af Huade® hydrauliske produkter og reparation af hydrauliske systemer. Vi blev den eneste autoriserede oversøiske agent for Beijing Huade Hydraulic Industrial Group i 2023. Prisen på denne kontraventilsandwichplade Z2S 6 er mere rimelig. Det sælges vildt i Kina og i udlandet. Vi leverer en god eftersalgsservice med erfarne ingeniører, der yder rettidig teknisk support. Vi garanterer kvaliteten af alle hydrauliske ventiler i et år. Hvis du leder efter hydrauliske ventiler med høj kvalitet, lav pris og stabil ydeevne, så kontakt os venligst.

Send forespørgsel Download PDF

Produkt beskrivelse

På grund af syv års erfaring i samarbejde med Rexroth fra 1979, har Huade indarbejdet banebrydende teknologi fra Rexroth. Huade® kontraventil Z2S 6 kan fuldstændig erstatte den samme serie som Rexroth tilbyder. Det har en bedre pris. Fabrikken har bestået ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler bruges i militærindustrien på grund af pålidelig ydeevne. Det er mere avanceret inden for teknologi og mere holdbart end de lignende produkter i denne linje. Det er et velkendt nationalt mærke i Kina.

Produktparameter for kontraventilsandwichplade Z2S 6

Størrelse	6	10	16	22
Maks. flow (L/min.)	til 60	til 120	til 300	til 450
Maks. driftstryk (MPa)	til 31,5
Revnetryk (MPa)	Se karakteristiske kurver
Vejbeskrivelse	Se symboler
Arealforhold	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Arealforhold	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Trykvæske	Mineralolier (til NBR tætning) eller fosfatester (til FPM tætning)
Trykvæsketemperaturområde (℃)	-30～+80
Viskositetsområde (mm2/s)	2,8 til 500
Vægt (Kg)	ca.0,8	ca.3	ca.6,5	ca.12

Produktegenskab og anvendelse af kontraventilsandwichpladen Z2S 6

Funktioner:

▶ Til brug i lodrette stablingssamlinger

▶ Til lækagefri lukning af en eller to serviceporte

▶ Porteringsmønster til Din 24 340 form A, ISO4401 og CETOP - RP 121H

Anvendelse:

Denne kontraventil Z2S bruges til vertikal stablingsinstallation. Det kan forsegle en eller to fungerende olieporte uden lækage efter behov.

Funktioner, sektion, symboler på kontraventilsandwichpladen Z2S 6

Hydraulisk pilotbetjente kontraventiler type Z2S er af sandwichpladedesign. De bruges til lækagefri lukning af en eller to serviceporte, selv i lange perioder. Frit flow sker fra A1 til A2 eller B1 til B2. Flow i A1 B1 den modsatte retning er blokeret. Når væske strømmer fra A1 til A2, presses spolen (1) og skubbes til højre, hvorved kugleventilen (2) åbnes, som derefter åbner ventilen (3). For at sikre korrekt lukning af ventilen skal retningsventilens A2 B2 serviceporte være forbundet med tanken i neutral position.

Symbol på Z2S

Udskåret visning af Z2S 6

Typisk kredsløbseksempel på Z2S
