Denne omfattende guide forklarer hydraulisk proportional kontrolteknologi på enkle termer, der dækker alt fra grundlæggende arbejdsprincipper til avancerede servokontrolapplikationer.

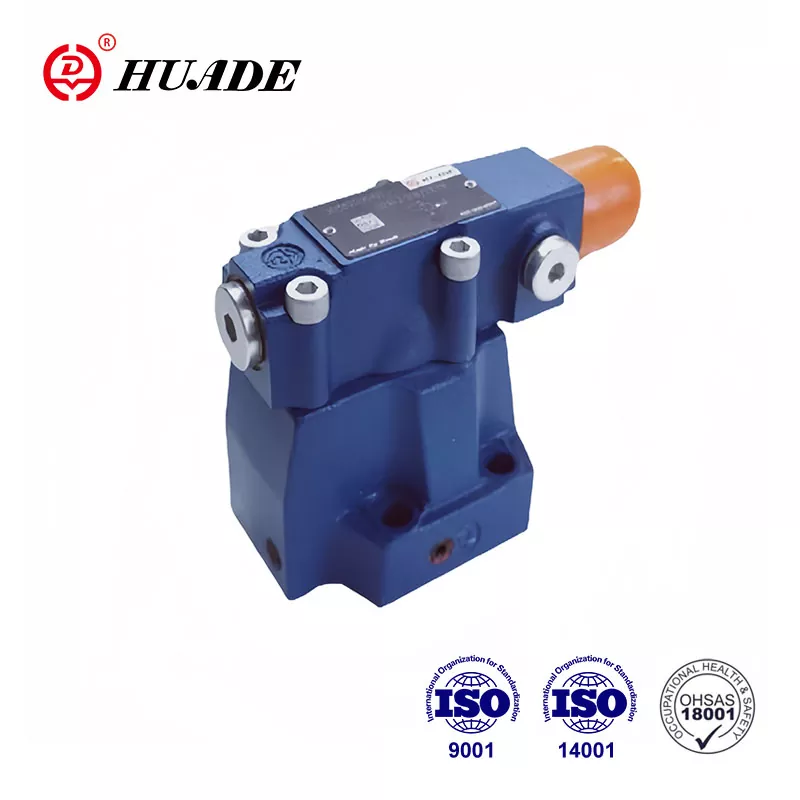

Hvad er en hydraulisk proportional ventil?
En hydraulisk proportional ventil er en elektro-hydraulisk enhed, der konverterer elektriske indgangssignaler til proportionale hydrauliske udgange. I modsætning til enkle on/off -magnetventiler giver proportionelle ventiler kontinuerlig, variabel kontrol over væskestrøm, tryk og retning.
Nøgleegenskaber:
- Konverterer analoge elektriske signaler (0-10V, 4-20MA) til præcis hydraulisk kontrol
- Giver uendelig positionering mellem helt åbne og lukkede stater
- Aktiverer glatte, gradvise maskinbevægelser
- Integrer problemfrit med PLC -kontrolsystemer og automatiseringsnetværk
Tænk på det som en dæmpere switch til hydraulisk kraft - at give din nøjagtige kontrol i stedet for bare "fuld effekt" eller "slukket."
Hvordan hydrauliske proportionelle ventiler fungerer: Kontrolprocessen
Grundlæggende driftsprincip
Ventilcontrolleren sender et analogt elektrisk signal (typisk 0-10V DC eller 4-20MA strømsløjfe) til den proportional magnetventilaktuator.
Den proportionelle magnetventil konverterer elektrisk strøm til magnetisk kraft. Højere strøm = stærkere magnetfelt = større aktuatorkraft.
Magnetisk kraft bevæger ventilspolen mod fjedermodstand. Spole -position svarer direkte til indgangssignalstyrke.
Spolebevægelse varierer den hydrauliske åbning, kontrollerende strømningshastighed, tryk eller retningsbestemt flowstier.
LVDT-positionssensorer eller tryktransducere giver feedback i realtid til ventilforstærkeren til præcis servokontrol.
Avancerede kontrolteknologier
Pulsbredde Modulation (PWM):Reducerer strømforbrug og varmeproduktion, mens den opretholder præcis kraftstyring.
Dither frekvens:Små svingninger (typisk 100-300 Hz) overvinder statisk friktion og forbedrer ventilopløsningen til ± 0,1% af fuld skala.
Signal ramping:Gradvis inputændring forhindrer hydraulisk chok og sikrer glat aktuatoracceleration/deceleration.
Tekniske specifikationer og præstationsparametre
Kritiske præstationsmålinger
| Parameter | Typisk rækkevidde | Høj ydeevne |
|---|---|---|
| Flowkapacitet | 10-500 l/min | Op til 2000 l/min |
| Driftspress | 210-350 bar | Op til 700 bar |
| Responstid | 50-200 ms | 15-50 ms |
| Linearitet | ± 3-5% | ± 1% |
| Hysterese | 2-5% | <1% |
| Opløsning | 0,5-1% | 0,1% |
| Frekvensrespons | 10-50 Hz | 100+ Hz |
Signalkompatibilitet
Spændingskontrol:± 10V, 0-10V DC
Nuværende kontrol:4-20mA, 0-20ma
Digitale protokoller:Canopen, EtherCat, io-Link, Profinet
Feedback -typer:LVDT, potentiometer, tryktransducer
Typer af proportional kontrolventiler
1. Proportionelle flowkontrolventiler
Fungere:Regulere volumetrisk strømningshastighed for hastighedskontrol
Ansøgninger:CNC -værktøjsmaskiner, robotaktuatorer, transportsystemer
Flow Range:5-500 l/min med ± 2% nøjagtighed
2. Proportional trykaflastning/reduktionsventiler
Fungere:Oprethold konstant tryk eller begræns maksimalt systemtryk
Ansøgninger:Injektionsstøbning, materialetest, klemmesystemer
Trykområde:5-350 Bar med ± 1% reguleringsnøjagtighed
3. Proportional retningsstyringsventiler
Fungere:Kontroller flowretning og hastighed samtidigt
Konfigurationer:4/3-vej, 4/2-vejs med proportional strømningskontrol
Ansøgninger:Mobil hydraulik, industriel automatisering, servo -positionering
4. to-trins servo-proportionale ventiler
Fungere:Applikationer med høj strømning med præcision på servo-niveau
Pilotstadium:Lille servoventil kontrollerer hovedtrinnet spole
Ansøgninger:Stålrullende møller, store presser, marine styresystemer
Proportional vs. servo vs. standardventiler: teknisk sammenligning
| Specifikation | Standardventil | Proportional ventil | Servo -ventil |
|---|---|---|---|
| Kontrolopløsning | Kun til/fra | 0,1-1% | 0,01-0,1% |
| Frekvensrespons | N/a | 10-50 Hz | 100-500 Hz |
| Trykfald | 5-20 bar | 5-15 bar | 3-10 bar |
| Forureningstolerance | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Omkostningsfaktor | 1x | 3-5x | 8-15x |
| Vedligeholdelsesinterval | 2000 timer | 3000-5000 timer | 1000-2000 timer |
Avancerede applikationer og branchebrugssager
Fremstilling af automatisering
- Injektionsstøbning:Trykstyring inden for ± 0,5% for ensartet delkvalitet
- Metalformning:Kraftkontrol op til 5000 ton med proportional trykregulering
- Samlingslinjer:Hastighedsmatchning mellem flere aktuatorer inden for ± 1%
Mobiludstyr
- Gravemaskine Kontrol:Joystick-til-ventil responstid <100ms for operatørkomfort
- Kranoperationer:Belastningsfølende trykstyring for energieffektivitet
- Landbrugsmaskiner:Variabel forskydningspumpe kontrol til PTO -applikationer
Rumfart og forsvar
- Flight Simulators:Bevægelsesplatformkontrol med ± 0,1 mm positioneringsnøjagtighed
- Flysystemer:Landingsudstyr og flyvekontrol overfladeaktivering
- Testudstyr:Træthedstest med præcis kraft og frekvensstyring
Control System Integration and Networking
PLC -integration
De fleste proportionelle ventiler -interface med programmerbare logiske controllere gennem:
- Analog I/O:4-20MA strømsløjfer eller ± 10V spændingssignaler
- Ventilforstærkere:Konverter PLC -udgange til ordentlige ventildrevssignaler
- Electronics ombord (OBE):Integreret kontrolelektronik forenkler ledninger
Industrielle kommunikationsprotokoller
- Ethercat:Ethernet i realtid til højhastighedsservoapplikationer
- Canopen:Distribueret kontrol i mobil og industrielt udstyr
- Io-link:Punkt-til-punkt-kommunikation til smart sensorintegration
- PROFINET/PROFIBUS:Siemens Automation Ecosystemkompatibilitet
Algoritmer med lukket sløjfe
- PID -kontrol:Proportional-integral-derivativ feedback-kontrol
- Fremad:Foregribende kontrol for forbedret dynamisk respons
- Adaptiv kontrol:Selvindstillingsparametre for forskellige belastningsforhold
Fejlfinding og diagnostiske procedurer
Almindelige fejltilstande og løsninger
Spole klæber (80% af fejl)
Årsag:Forurenet hydraulisk væske eller lakopbygning
Løsning:Flush System, udskift filtre, vedligehold ISO 19/16/13 renlighed
Forebyggelse:500-timers filterudskiftning, væskeanalyse
Signaldrift/linearitetstab
Årsag:Temperatureffekter, aldring af komponent, elektrisk interferens
Løsning:Genkalibrering, EMI -afskærmning, temperaturkompensation
Testprocedure:5-punkts linearitetskontrol med kalibreret instrumentering
Langsom responstid
Årsag:Intern lækage, utilstrækkeligt forsyningstryk, elektriske problemer
Løsning:Forseglingsudskiftning, trykoptimering, forstærkerindstilling
Måling:Trinresponsstest med oscilloskopovervågning
Forudsigelige vedligeholdelsesstrategier
- Vibrationsanalyse:Detekterer mekanisk slid i ventilkomponenter
- Olieanalyse:Overvåg kontamineringsniveauer og additiv udtømning
- Termisk billeddannelse:Identificer elektriske forbindelsesproblemer
- Performance Trending:Spor responstid og nedbrydning af nøjagtighed
Udvælgelseskriterier og størrelsesretningslinjer
Strømningskrav
Beregn den krævede strømning:
- Q = strømningshastighed (l/min)
- A = aktuatorområde (CM²)
- V = ønsket hastighed (m/min)
- η = systemeffektivitet (0,85-0,95)
Størrelsesventil for 120-150% af den beregnede strømning for optimal kontrol.
Trykvurderinger
- Systemtryk:Ventilvurdering ≥ 1,5 × maksimalt systemtryk
- Trykfald:Oprethold 10-15 bar på tværs af ventilen for god kontrol
- Rygtryk:Overvej returlinjebegrænsninger i størrelsen
Miljøovervejelser
- Temperaturområde:Standard (-20 ° C til +80 ° C), High-TEMP-indstillinger til rådighed
- Vibrationsmodstand:IEC 60068-2-6 Overholdelse af mobile applikationer
- IP -beskyttelse:IP65/IP67 -ratings for barske miljøer
- Eksplosionsbeskyttelse:ATEX/IECEX -certificering for farlige områder
Fremtidige tendenser i proportional ventilteknologi
Industri 4.0 Integration
- IoT -forbindelse:Trådløs overvågning og skybaseret analyse
- Maskinlæring:Forudsigelige algoritmer for optimal ydeevne
- Digital tvilling:Virtuelle ventilmodeller til systemsimulering
- Blockchain:Sikre vedligeholdelsesregistre og dele godkendelse
Avancerede materialer og design
- Additivfremstilling:Komplekse interne geometrier til forbedrede strømningsegenskaber
- Smarte materialer:Formhukommelseslegeringer til adaptiv kontrol
- Nanoteknologi:Avancerede belægninger til forbedret slidstyrke
- Bioinspireret design:Væskedynamikoptimering fra naturen
Bæredygtighedsfokus
- Energiudvinding:Regenerative kredsløb med proportional kontrol
- Bionedbrydelige væsker:Kompatibilitet med miljøvenlig hydraulik
- Livscyklusvurdering:Design til genanvendelighed og reduceret miljøpåvirkning
- Effektivitetsoptimering:AI-drevet kontrol for minimum energiforbrug
Omkostnings-fordel-analyse og ROI-overvejelser
Indledende investering vs. driftsbesparelser
Typisk tilbagebetalingsberegning:
Proportional Valve Premium: $ 2.000-5.000
Energibesparelser: 15-30% af det hydrauliske strømforbrug
Nedsat vedligeholdelse: 25% færre serviceopkald
Forbedret produktivitet: 10-15% reduktion af cyklustid
Gennemsnitlige ROI: 12-24 måneder i applikationer med høj anvendelse
Samlede omkostninger til ejerskabsfaktorer
- Energiforbrug:Variabel vs. faste strømningssystemer
- Vedligeholdelsesomkostninger:Planlagte kontra reaktive vedligeholdelsesstrategier
- Nedetid på nedetid:Forudsigelige vedligeholdelsesfunktioner
- Produktkvalitet:Forbedret konsistens reducerer skrothastighederne
Konklusion
Hydrauliske proportionalventiler repræsenterer en kritisk teknologi, der brodurer traditionel hydraulisk effekt med moderne elektroniske kontrolsystemer. Deres evne til at give præcis, kontinuerlig kontrol gør dem essentielle for applikationer, der kræver nøjagtighed, effektivitet og glat drift.
Nøgle takeaways til implementering:
- Matchventilspecifikationer til applikationskrav
- Invester i ordentlig systemdesign og fluid renhed
- Plan for integration med eksisterende kontrolarkitekturer
- Overvej langtidsstøttekrav
Efterhånden som fremstillingen bevæger sig mod større automatisering og præcision, fortsætter proportional ventilteknologi med at udvikle sig med smartere diagnostik, bedre forbindelse og forbedrede ydelseskapaciteter.
Uanset om det er at opgradere eksisterende udstyr eller designe nye systemer, hjælper forståelse af proportional ventilteknologi med at optimere hydraulisk systemydelse, mens man forbereder sig til fremtidige industri 4.0 -integrationskrav.
Klar til at implementere proportional ventilteknologi i dine hydrauliske systemer? Overvej at konsultere med erfarne automatiseringsingeniører for at sikre optimal selektion og integration til dine specifikke applikationer.
