Når du arbejder med hydrauliske systemer, er styring af strømningsretning afgørende for sikkerhed og effektivitet. Bosch Rexroth M-SR patronventilen fungerer som en pålidelig kontraventil, der tillader væske at strømme i én retning, mens den fuldstændig blokerer omvendt strømning. Denne komponent er blevet et standardvalg i industrielle hydrauliske applikationer på grund af dets kompakte design og lækagefri ydeevne.
Hvad er M-SR patronventilen
M-SR patronventilen er en indskruet hydraulisk kontraventil fremstillet af Bosch Rexroth, en af de førende virksomheder inden for hydraulisk teknologi. Denne patronventil M-SR tilhører 1X-serien og bruger et tallerkendesign til at kontrollere væskestrømmen. Ventilen passer direkte ind i en manifoldblok, hvilket sparer plads sammenlignet med traditionelle linjemonterede ventiler.
Den grundlæggende betjening er ligetil. Når hydraulikvæsken skubber mod ventilen i fremadgående retning med tilstrækkeligt tryk, åbner ventilen og tillader flow. Når trykket kommer fra den modsatte retning, forsegler tallerkenventilen tæt mod sit sæde, hvilket forhindrer tilbagestrømning. Denne metal-til-metal forsegling skaber en lækagetæt lukning, der opretholder systemtrykket uden forringelse over tid.
Patronventilen M-SR kommer i to installationstyper: KE vinkelventilen til 90 graders strømningsveje og KD inline ventilen til lige strømningsveje. Denne fleksibilitet hjælper ingeniører med at designe kompakte hydrauliske kredsløb, der passer til begrænset plads.
Tekniske specifikationer og størrelsesområde
M-SR patronventilen fås i syv nominelle størrelser, betegnet som NG 6 til NG 30. Hver størrelse håndterer forskellige flowhastigheder og trykniveauer afhængigt af anvendelseskravene.
Til mindre systemer håndterer NG 6 patronventilen M-SR strømme op til 6 liter i minuttet og arbejder ved tryk op til 420 bar. Efterhånden som størrelsen øges, vokser flowkapaciteten markant. NG 10-versionen klarer 50 liter i minuttet, mens NG 15 kan klare 120 liter i minuttet. Den største standardstørrelse, NG 30, rummer flow op til 400 liter i minuttet, selvom dens maksimale trykværdi falder til 250 bar.
Revnetrykket, som er det mindste tryk, der er nødvendigt for at åbne ventilen, varierer fra i det væsentlige nul (for fjederløse versioner) op til 5 bar. De fleste applikationer bruger standard 0,5 bar fjeder, som giver pålidelig forsegling, mens den let åbnes, når fremadstrømmen begynder. Højere revnetryk som 1,5 bar eller 3 bar er tilgængelige for systemer, der har brug for stærkere omvendt tætningskraft.
Driftstemperaturområdet afhænger af tætningsmaterialet. Standard NBR-tætninger fungerer fra negative 30 grader Celsius til positive 80 grader Celsius. Til høje temperaturer eller kemikalieresistente applikationer forlænger FKM-tætninger den øvre grænse, mens den indsnævrer koldtemperaturområdet en smule.
Patronventilen M-SR fungerer med forskellige hydrauliske væsker, herunder mineralolier, biologisk nedbrydelige væsker og brandsikre muligheder. Når du bruger vandbaserede væsker, bør driftstemperaturen forblive under 60 grader Celsius for at opretholde tætningens levetid.
Installationskrav og monteringsdetaljer
Installation af M-SR patronventilen kræver opmærksomhed på flere dimensions- og overfladespecifikationer. Ventilhusets længde varierer efter størrelse, der spænder fra 33,3 millimeter for NG 6 op til 83,3 millimeter for NG 30, med en negativ tolerance på 0,1 millimeter. Installationshulrummet følger ZN 10001-standarden, som sikrer kompatibilitet med korrekt designede manifoldblokke.
Hver størrelse kræver en specifik gevindprop for at forsegle hulrummet. For eksempel bruger NG 10 patronventilen M-SR varenummer R913011603, som har en boring på 18 millimeter diameter og G 1/2 rørgevind. NG 20 versionen bruger en større prop med en 30 millimeter boring og G 1 gevind. Disse propper skal olieres let før installation for at forhindre gnav og sikre korrekt tætning.
Overfladefinish betyder noget for pålidelig drift. Tætningsfladerne skal have en ruhedsværdi mellem Rz 8 og Rz 16. Ventilen kan monteres i enhver orientering, men undgåelse af luftlommer i kredsløbet hjælper med at forhindre kavitation og støj.
Til højtryksapplikationer over 350 bar tilføjer anvendelse af Loctite 243 gevindlås på propgevindene sikkerhed mod at løsne sig fra vibrationer. Patronventilen M-SR bevarer sin nominelle trykkapacitet, når den er installeret korrekt med korrekte drejningsmomentværdier.
Ydelseskarakteristika og flowkurver
At forstå, hvordan M-SR patronventilen opfører sig under forskellige forhold, hjælper ingeniører med at vælge den rigtige størrelse og fjeder. Forholdet mellem flowhastighed og trykfald følger en ikke-lineær kurve, der varierer efter ventilstørrelse og revnetryksindstilling.
Tager man NG 15 patronventilen M-SR som eksempel, når man flyder 100 liter i minuttet med en 0,5 bar fjeder, måler trykfaldet over ventilen ca. 0,8 bar. Når flowet stiger, stiger trykfaldet hurtigere på grund af den øgede hastighed gennem ventilåbningen. Ved 120 liter i minuttet når trykfaldet op på ca. 1,2 bar.
For større ventiler som NG 30 forbliver trykfaldet lavere ved tilsvarende flowhastigheder på grund af det større flowareal. Ved 400 liter i minuttet viser NG 30 patronventilen M-SR et trykfald omkring 10 bar, hvilket er acceptabelt i de fleste højstrømskredsløb.
Disse præstationskurver antager brugen af HLP 46 hydraulikolie ved 40 grader Celsius. Viskositetsændringer påvirker trykfaldet, hvor tykkere væsker skaber højere modstand. Ventilen håndterer viskositeter fra 2,8 op til 500 kvadratmillimeter pr. sekund, selvom ydeevne uden for det typiske område bør verificeres til specifikke applikationer.
Den omvendte tætningsydelse er i det væsentlige perfekt. Når trykket virker mod lukkeretningen, sidder tallerkenventilen fast og forhindrer lækage. Denne tætte egenskab gør patronventilen M-SR velegnet til at holde tryk i cylindre eller forhindre omvendt flow i pumpekredsløb.
Almindelige applikationer og brugssager
M-SR patronventilen finder anvendelse på tværs af mange industrier, hvor pålidelig kontraventilfunktion er påkrævet. I bilfremstilling beskytter disse ventiler transmissionsteststande og bremsesystemkredsløb. En typisk installation kan bruge en NG 20 patronventil M-SR i et transmissionstestkredsløb, der flyder 200 liter i minuttet, hvor at forhindre tilbagestrømning sikrer nøjagtige testresultater og beskytter dyrt udstyr.
Emballeringsmaskineri er afhængige af præcis cylinderpositionering, og patronventilen M-SR forhindrer lastdrift ved at blokere omvendt flow, når retningsventilen centreres. Denne applikation bruger ofte mindre størrelser som NG 10 eller NG 15, tilpasset cylinderflowkravene.
Medicinsk og farmaceutisk udstyr kræver ren drift uden kontamineringsrisici. M-SR-ventilens forseglede patrondesign eliminerer eksterne lækageveje, der kan introducere forurening. Disse systemer fungerer typisk ved moderate tryk, hvor 420 bar-klassificeringen giver rigelig sikkerhedsmargin.
Industrielle værktøjsmaskiner bruger patronventilen M-SR i pumpebypass-kredsløb og cylinderbelastningsholdende applikationer. Den kompakte installation sparer panelplads, mens den leverer pålidelig ydeevne i krævende produktionsmiljøer. Byggeudstyr og vindmøllepitch-kontrolsystemer indeholder også disse ventiler for deres robuste højtryksevne.
Alsidigheden af patronventilen M-SR kommer fra dens enkle betjening og brede udvalg af størrelser. Ingeniører kan specificere den nøjagtige kombination af størrelse, revnetryk og tætningsmateriale for at matche deres specifikke krav.
Vedligeholdelseshensyn og levetid
En fordel ved M-SR patronventilen er dens lange levetid med minimal vedligeholdelse. Bosch Rexroth vurderer den gennemsnitlige tid til farlige fejl til 150 år under normale driftsforhold, hvilket betyder en i det væsentlige vedligeholdelsesfri drift for de fleste installationer.
Det vigtigste servicekrav indebærer opretholdelse af korrekt væskerenhed. Ventilen kræver filtrering på 20 mikrometer eller finere for at forhindre partikelforurening, der kan beskadige tætningsflader. At følge ISO 4406 renhedsniveau 20/18/15 sikrer pålidelig drift og maksimal levetid.
Den gevindprop, der forsegler hulrummet, betragtes som en sliddel, selvom udskiftning sjældent er nødvendig, medmindre ventilen fjernes og geninstalleres flere gange. Udskiftningspropper fås separat med de samme varenumre, der er angivet til indledende installation.
Ved betjening af patronventilen M-SR i barske miljøer med høje temperaturer, aggressive væsker eller kraftig forurening, bør inspektionsintervallerne forkortes i forhold til standardantagelsen. Overvågning for ekstern lækage omkring gevindproppen og kontrol af systemtrykket med jævne mellemrum hjælper med at fange potentielle problemer før fejl.
Det forseglede patrondesign beskytter interne komponenter mod miljøpåvirkning, hvilket bidrager til den fremragende pålidelighed. I modsætning til eksterne kontraventiler, der kan lide korrosion eller fysisk skade, sidder M-SR-ventilen beskyttet inde i manifoldblokken.
Sammenligning af alternativer og kompatible produkter
Mens Bosch Rexroth M-SR patronventilen sætter standarden for højtrykskontraventilydelse, findes der flere alternativer på markedet. At forstå forskellene hjælper med indkøbsbeslutninger og kompatibilitetsspørgsmål.
Hydac tilbyder CSBN-serien af patronkontraventiler med lignende skruemontering, men typisk vurderet til 350 bar i stedet for 420 bar. Disse ventiler koster lidt mindre, mens de leverer sammenlignelig ydeevne i applikationer, der ikke kræver det fulde tryk. Parker laver D1VW-serien, som omfatter elektroniske overvågningsmuligheder for systemer, der har brug for feedback om ventilstatus.

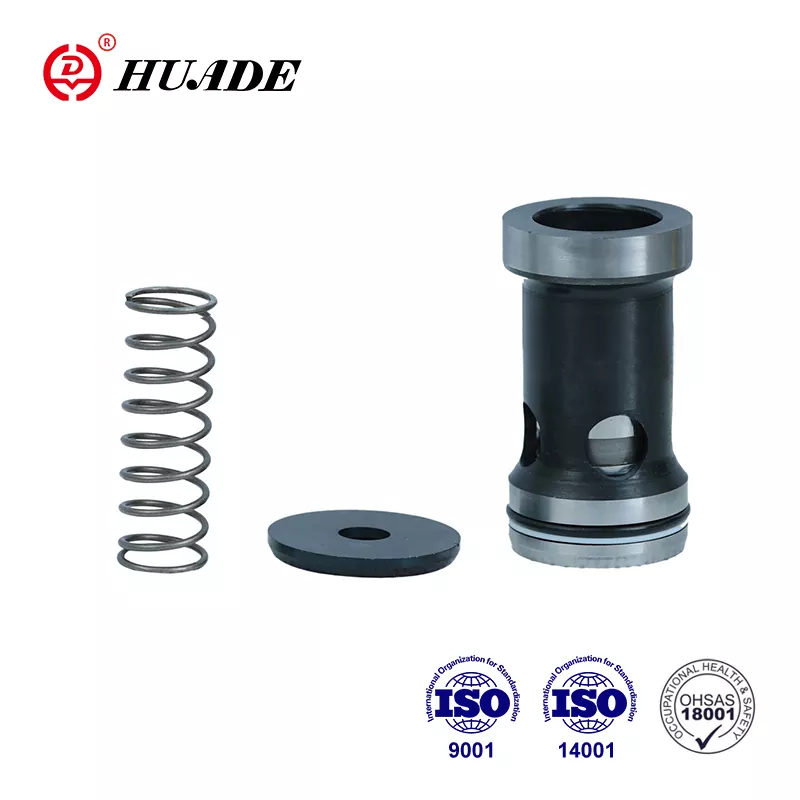

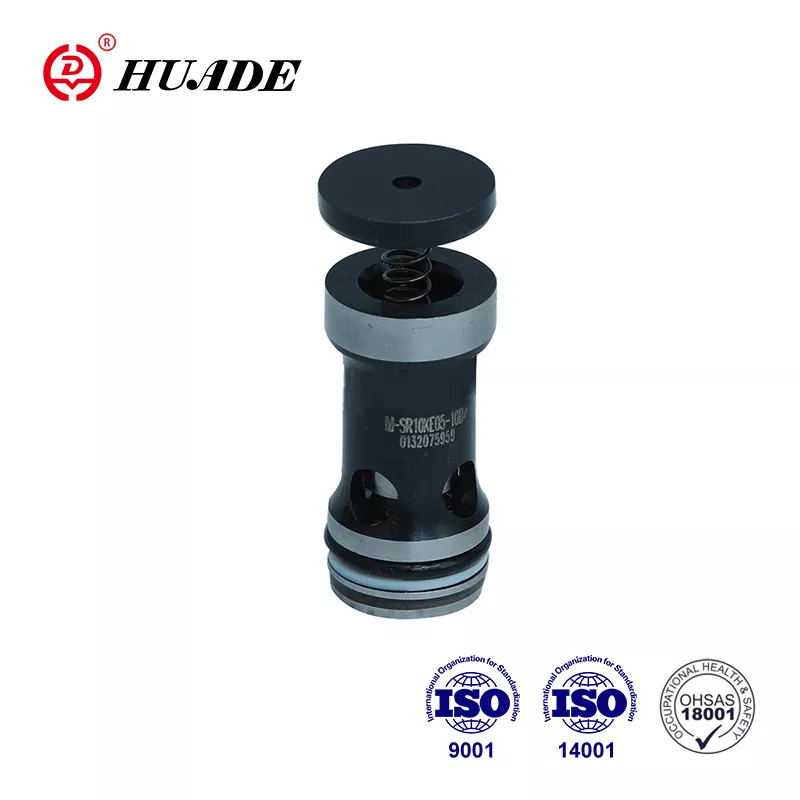

Flere producenter i Kina producerer patronventiler, der er kompatible med M-SR-specifikationerne. Virksomheder som Huade og Hengli fremstiller ventiler, der matcher dimensions- og ydeevneegenskaberne til lavere prisniveauer. Disse alternativer kan fungere godt i ikke-kritiske applikationer, eller hvor budgetbegrænsninger er betydelige. Nøgleovervejelsen er at verificere, at producenten opretholder korrekt kvalitetskontrol og leverer ISO-certificeringsdokumentation.
Når du vælger mellem den originale Bosch Rexroth patronventil M-SR og kompatible alternativer, skal du overveje applikationens kritiske karakter, påkrævede certificeringsniveauer og tilgængeligheden af lokal support. Kritiske systemer, der ikke kan tolerere fejl, bør bruge originalt udstyr. Mindre krævende applikationer accepterer muligvis kompatible produkter for at reducere omkostningerne.
Hvor kan man købe og prisoplysninger
M-SR patronventilen er tilgængelig gennem flere kanaler afhængigt af din placering og mængdekrav. Bosch Rexroth driver en officiel onlinebutik på [store.boschrexroth.com](http://store.boschrexroth.com/), hvor standardkonfigurationer sendes inden for en til tre dage. Varenumre følger et specifikt format, såsom R900350797 for en NG 30 KE vinkelventil med 0,5 bar fjeder.
Autoriserede distributører som BuyRexroth leverer patronventilen M-SR med gennemsigtige priser og verdensomspændende forsendelsesmuligheder. Disse forhandlere lagerfører typisk almindelige størrelser og kan bestille specielle konfigurationer direkte fra fabrikken. Leveringstider for standarddele er normalt korte, mens tilpassede specifikationer kan kræve flere uger.
Prisen varierer betydeligt efter ventilstørrelse og konfiguration. Mindre størrelser som NG 6 koster typisk mellem 50 og 80 dollars, mens store NG 30 ventiler kan nå op på 200 dollars eller mere. Kompatible alternativer fra kinesiske producenter kan prissætte 20 til 40 procent lavere, selvom minimumsordremængder kan være højere end foretrukket for små projekter.
Til specialiserede applikationer, der kræver FKM-tætninger eller ikke-standard revnetryk, giver det ofte de bedste resultater at anmode om et tilbud direkte fra distributører eller producenten. Teknisk support kan hjælpe med at bekræfte, at den valgte patronventil M-SR-konfiguration matcher applikationskravene før køb.
Designovervejelser for systemintegration
At integrere M-SR patronventilen i et hydraulisk system kræver omhyggelig opmærksomhed på manifolddesign og kredsløbslayout. Ventilen installeres i et standardhulrum, der skal bearbejdes til præcise dimensioner. At arbejde med mange leverandører, der følger ZN 10001-standarden, sikrer korrekt pasform og ydeevne.
Strømningsretningen gennem patronventilen M-SR skal flugte med kredsløbsdesignet. Pilen på ventilhuset eller katalogsymbolet angiver den frie strømningsretning. Montering af ventilen bagud vil blokere al flow, så verifikation under montering er vigtig. Nogle ingeniører markerer manifoldblokken med flowretningspile for at forhindre installationsfejl.
Trykfaldsberegninger bør tage højde for ventilens egenskaber ved forventede strømningshastigheder. Mens trykfaldet gennem patronventilen M-SR typisk er lille sammenlignet med andre kredsløbsbegrænsninger, drager højstrømsapplikationer fordel af at vælge den næste større størrelse for at minimere energitab og varmeudvikling.
Valget af revnetryk påvirker både fremadgående strømningsmodstand og omvendt tætningskraft. Anvendelser, der kræver minimal modstand fremad, bør bruge lavere revnetryk som 0,2 bar eller endda den fjederløse version. Systemer, der skal holde tryk mod varierende belastninger, nyder godt af højere revnetryk, der giver stærkere tætning.
Temperaturcyklus og væskekompatibilitet bør verificeres under designfasen. Hvis systemet vil se ekstreme temperaturer eller bruger specialvæsker, forhindrer en bekræftelse af forseglingsmaterialets kompatibilitet for tidlig fejl. FKM-tætningsmuligheden udvider kemisk modstandsdygtighed til applikationer, der involverer aggressive additiver eller forhøjede temperaturer.
Konklusion
Bosch Rexroth M-SR patronventilen giver pålidelig kontraventilfunktion i en kompakt pakke, der er velegnet til højtrykshydrauliksystemer. Dens indskruede patrondesign forenkler installationen og eliminerer samtidig eksterne lækageveje. Udvalget af størrelser fra NG 6 til NG 30 dækker flowkrav fra små cylindre til store industrielle kredsløb.
Valg af den rigtige patronventil M-SR-konfiguration involverer matchning af ventilstørrelsen til flowkravene, valg af passende revnetryk til applikationen og verifikation af tætningskompatibilitet med driftsbetingelser. Den fremragende levetid og minimale vedligeholdelseskrav gør denne ventil til et omkostningseffektivt valg over hele systemets levetid.
Uanset om man designer et nyt hydraulisk kredsløb eller udskifter eksisterende komponenter, hjælper forståelsen af M-SR-patronventilens muligheder og installationskrav med til at sikre en vellykket implementering. Den udbredte tilgængelighed og omfattende anvendelseshistorik giver tillid til at specificere denne gennemprøvede hydrauliske komponent.
