Når du arbejder med hydrauliske systemer, er styring af væskestrømmens retning afgørende for sikkerhed og effektivitet. Kontraventilen RVP-20 er en plademonteret hydraulisk komponent designet til at tillade væske at strømme i én retning og samtidig forhindre tilbagestrømning. Denne vejledning forklarer, hvad der gør RVP-20 værdifuld til hydrauliske applikationer, og hvordan den fungerer i virkelige situationer.
Hvad er kontraventilen RVP-20?

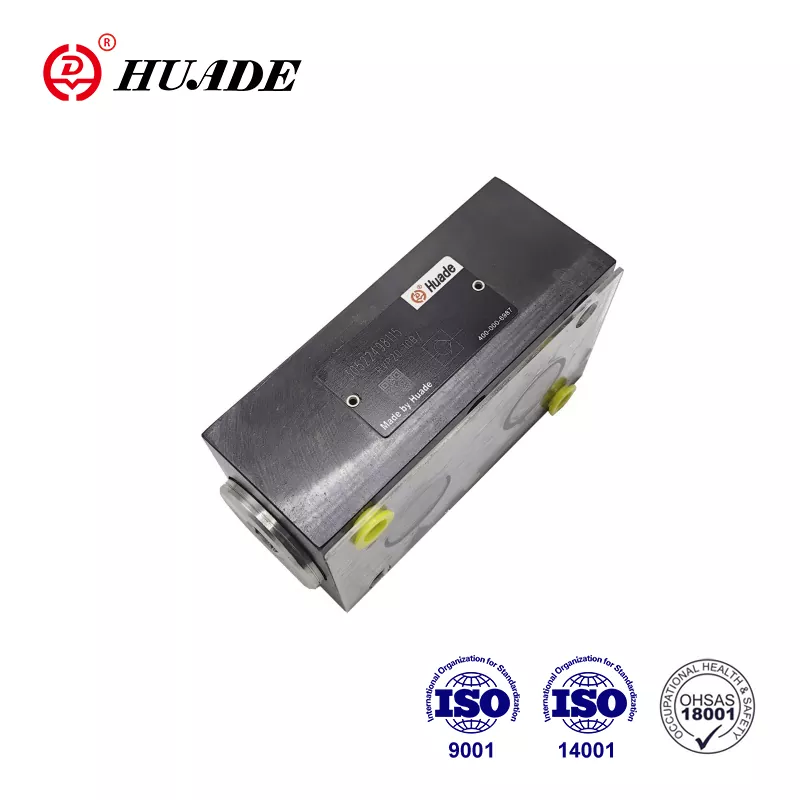

Kontraventilen RVP-20 er en fjederbelastet ventil fremstillet af HYDAC, et tysk firma med speciale i hydrauliske løsninger. Denne ventil bruger et kegleformet tallerkendesign, der skaber en lækagefri tætning, når væsken forsøger at strømme tilbage. "20" i navnet angiver, at den er dimensioneret til medium flow-applikationer, svarende til en 1-tommers rørforbindelse i -16-serien.
Ventilen tillader frit flow fra port B til port A, mens det blokerer omvendt flow fuldstændigt. Når væsketrykket overvinder fjederkraften (typisk 0,5 bar), bevæger keglen sig tilbage og lader væske passere igennem. Når trykket falder eller vender tilbage, skubber fjederen hurtigt keglen tilbage mod sædet og stopper enhver baglæns bevægelse. Denne enkle mekaniske handling sker uden elektrisk strøm eller ekstern kontrol.

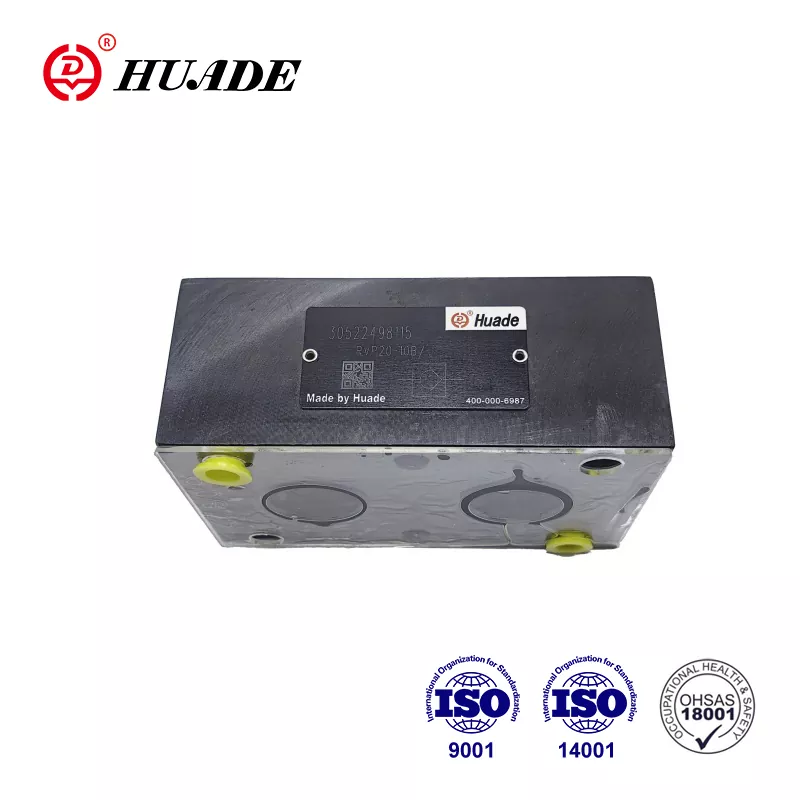

Kontraventilen RVP-20 vejer cirka 3,3 kg og har et kompakt plademonteringsdesign, der passer direkte på ventilblokke. Denne monteringsstil sparer plads sammenlignet med inline-ventiler og gør installationen mere ligetil i komplekse hydrauliske kredsløb.
Tekniske specifikationer og ydeevne
Kontraventilen RVP-20 håndterer maksimalt arbejdstryk op til 350 bar (5.000 psi) og strømmer op til 350 liter pr. minut (150 gpm). Disse specifikationer gør den velegnet til medium-duty hydrauliske systemer, der findes i entreprenørudstyr og industrimaskiner. Ventilen bevarer sin ydeevne i et temperaturområde fra -20°C til +80°C, og dækker de fleste driftsmiljøer.
Revnetrykket for standardkontraventilen RVP-20 er 0,5 bar, hvilket betyder, at væsken kun behøver minimalt tryk for at åbne ventilen for fremadstrøm. Brugerdefinerede versioner med 1 bar eller højere revnetryk er tilgængelige, når applikationer kræver mere modstand mod åbning. Trykfaldet over ventilen stiger med flowhastigheden - ved 200 liter pr. minut, forvent omkring 2 bar tryktab, mens trykfaldet ved maksimalt flow på 350 liter pr. minut kan nå 4 til 8 bar.
Ventilhuset består af fosfatstål med mulighed for zinkbelægning, mens kegle og sæde er lavet af hærdet og slebet stål for holdbarhed. FKM-tætninger giver kemisk resistens og arbejder med mineraloliehydraulikvæsker med en viskositet mellem 2,8 og 800 mm²/s. Designet følger DIN ISO 1219 standarder og er testet med mineralolier, der opfylder DIN 51524 specifikationer.
Sådan fungerer kontraventilen RVP-20
At forstå betjeningen af kontraventilen RVP-20 hjælper med at forklare, hvorfor den er effektiv i hydrauliske systemer. Ventilen indeholder en fjederbelastet kegle, der sidder mod et præcisionsbearbejdet sæde. I den lukkede position holder fjederen denne kegle tæt mod sædet, hvilket skaber en metal-til-metal tætning, der forhindrer væske i at passere bagud.
Når væske kommer ind fra port B med tilstrækkeligt tryk, skubber den mod kegleoverfladen. Når trykket overstiger fjederkraften, skifter keglen bagud og åbner en bane for væske til at strømme mod port A. Keglen forbliver åben, så længe det fremadrettede tryk fortsætter. Under denne åbne tilstand skaber kontraventilen RVP-20 relativt lav modstand, hvilket tillader effektiv væskebevægelse gennem systemet.
Hvis trykket udligner eller vender tilbage, skubber fjederen straks keglen tilbage til dens lukkede position. Denne hurtige lukning forhindrer tilbagestrømning og beskytter opstrøms komponenter mod trykspidser eller omvendt rotation. Kegledesignet sikrer, at ventilsæderne sidder korrekt hver gang, uden at det kræver justering eller vedligeholdelse af lukkemekanismen.
Installationsmål og montering
Kontraventilen RVP-20 bruger et standardiseret plademonteringsmønster, der passer til SAE-, BSPP- og NPTF-portkonfigurationer. Monteringsfladen måler 76,5 mm bred med porte med en afstand på 60 mm fra hinanden. Ventilens samlede længde er 133 mm, med en bundhøjde på 127 mm. Disse kompakte dimensioner gør det muligt for kontraventilen RVP-20 at passe ind i trange rum i hydrauliske manifold.
Installation kræver M10 bolte tilspændt til 20-30 Nm. Monteringsoverfladen skal have en ruhed på 0,8 μm eller glattere for at sikre korrekt tætning. Ventilen kan monteres i enhver retning uden at påvirke ydeevnen, hvilket giver designere fleksibilitet, når de opretter hydrauliske kredsløb. Portgevind strækker sig 16 mm dybt, og flangetykkelsen måler 19 mm.
Når du installerer kontraventilen RVP-20, skal du kontrollere, at strømningsretningen svarer til pilen på ventilhuset. Port B skal forbindes til trykkilden, mens port A forbindes til det beskyttede kredsløb. Brug af den korrekte boltkvalitet (10,9 eller højere) forhindrer fastgørelsesfejl under vibration og trykcyklus.
Almindelige applikationer til kontraventil RVP-20
Mobilt maskineri repræsenterer et stort anvendelsesområde for kontraventil RVP-20. Gravemaskiner bruger disse ventiler ved hydrauliske pumpeudtag for at opretholde modtrykket og forhindre trykstød, når bommens bevægelser stopper pludseligt. Valser og komprimatorer drager fordel af ventilens evne til at isolere hydrauliske kredsløb, hvilket forbedrer sikkerheden under udstyrets drift.
Industrielle automationssystemer er afhængige af kontraventilen RVP-20 til cylinderlåsning og trykvedligeholdelse. Sprøjtestøbemaskiner bruger disse ventiler til at sikre et stabilt sprøjtetryk, hvilket reducerer defekter og nedetid med 20-30% ifølge feltrapporter. Samlebåndets hydrauliske systemer bruger ventilerne til at forhindre utilsigtet bevægelse, når kredsløbet er trykløst.
Marine og offshore applikationer drager fordel af kontraventil RVP-20's korrosionsbestandige materialer og pålidelige tætning. Ventilaktuatorer på skibe og olieplatforme bruger disse kontraventiler til retningsisolering. Højtrykssmøresystemer og hydrauliske spændebeslag inkorporerer også RVP-20, hvor tilbageløbsforebyggelse er afgørende for systemets integritet.
Ventilen fungerer bedst i lav- til mellemfrekvente cyklingsapplikationer. For systemer med konstant højfrekvent drift kan den gentagne åbning og lukning fremskynde slid på keglen og sædets overflader. I sådanne tilfælde bliver det vigtigt at overveje alternative ventildesigner eller hyppigere vedligeholdelsesintervaller.
Vedligeholdelse og levetid
Kontraventilen RVP-20 kræver minimal vedligeholdelse under normale driftsforhold. HYDAC vurderer den gennemsnitlige tid til fejl (MTTF_d) til 150 år under ideelle forhold, selvom den faktiske levetid i høj grad afhænger af væskerens renhed og driftsmiljø. Årlige inspektioner eller kontroller for hver 1.000 driftstimer hjælper med at identificere slid, før der opstår fejl.
Nøglevedligeholdelsesopgaver omfatter inspektion af tætninger for beskadigelse eller forringelse og overvågning af trykfald over ventilen. Hvis trykfaldet stiger med mere end 10 % fra baseline-målinger, kan internt slid eller forurening påvirke ydeevnen. Pakningsudskiftningssæt (varenummer 555094) er tilgængelige til periodisk service.
Når du servicerer kontraventilen RVP-20, skal det hydrauliske kredsløb fuldstændig isoleres og alt tryk fjernes, før ventilen fjernes. Efter genmontering udføres en tæthedstest ved 1,5 gange arbejdstrykket for at verificere tætningens integritet. Vedligeholdelse af korrekt væskefiltrering (20 μm eller finere) forlænger ventilens levetid betydeligt ved at forhindre slibende partikler i at beskadige tætningsflader.
At holde hydraulikvæsken ren og inden for det specificerede viskositetsområde forhindrer de mest almindelige problemer med kontraventilen RVP-20. Forurening forårsager omkring 80 % af de hydrauliske komponentfejl, så investering i kvalitetsfiltrering og regelmæssig væskeanalyse betaler sig gennem forlænget komponentlevetid og reduceret nedetid.
Sammenligning af kontraventil RVP-20 med lignende modeller
Inden for HYDAC RV/RVP-serien sidder kontraventilen RVP-20 mellem mindre og større modeller. RVP-16 håndterer flow op til 200 liter i minuttet og vejer 2,1 kg, hvilket gør den velegnet til lettere opgaver. RVP-25 øger kapaciteten til 550 liter i minuttet, men vejer 5,8 kg, bedre egnet til tunge industrielle systemer. Alle tre modeller deler det samme maksimale tryk og temperaturområde på 350 bar.
Andre producenter tilbyder konkurrerende produkter med lignende specifikationer. Bosch Rexroths S 20-serie giver integrerede sikkerhedsfunktioner og elektriske overvågningsmuligheder med trykværdier til 315 bar og flowkapacitet til 450 liter i minuttet. Parker Hannifins PV-serie lægger vægt på lette kompositmaterialer til rumfartsapplikationer, der håndterer 350 bar og 300 liter i minuttet.
Danfoss CSV-seriens ventiler har forbedret korrosionsbestandighed og højere trykværdier (420 bar) velegnet til landbrugsudstyr. HAWE Hydraulik BC-serien tilbyder ultrakompakte designs til tyske maskinproducenter med et tryk på 350 bar og et flow på 320 liter pr. minut. Kontraventilen RVP-20 forbliver konkurrencedygtig gennem sin dokumenterede pålidelighed, lækagefri design og lette integration i eksisterende HYDAC-systemer.
Indkøb og tilgængelighed
Kontraventilen RVP-20 bærer standardvarenummer 705937 fra HYDAC. Indkøb gennem autoriserede distributører sikrer ægte reservedele og teknisk support. Større distributører omfatter ValinOnline og Leader Hydraulics, som lagerfører ventilen og relaterede tætningssæt. Leveringstider varierer efter region, men varierer typisk fra øjeblikkelig tilgængelighed til 2-4 uger for standardkonfigurationer.
Tilpassede versioner af kontraventilen RVP-20 med forskellige revnetryk eller specielle tætninger kræver længere leveringstider, normalt 6-8 uger. Når du bestiller brugerdefinerede specifikationer, skal du angive komplette systemkrav, herunder arbejdstryk, flowhastighed, væsketype og temperaturområde. Disse oplysninger hjælper HYDAC-ingeniører med at anbefale den optimale konfiguration.
Brugte eller renoverede kontraventil RVP-20 enheder vises på sekundære markeder som eBay, ofte til lavere priser. Men at købe brugte hydrauliske komponenter medfører risici, herunder ukendt servicehistorik og potentielt internt slid. Hvis omkostningsbegrænsninger kræver overvejelse af brugte ventiler, køb kun fra sælgere med verificeret omdømme og anmod om tryktestdokumentation.
Bedste praksis for kontraventil RVP-20-integration
Succesfuld integration af kontraventilen RVP-20 starter med korrekt systemdesign. Beregn faktiske strømningshastigheder og trykfald for at sikre, at ventilen ikke skaber for stor modstand i kredsløbet. Ventilen fungerer bedst, når flowet forbliver under 80 % af den maksimale kapacitet, hvilket giver margen for trykspidser og temperaturvariationer.
Installer et udluftnings- eller udluftningsfilter i systemer, hvor der kan forekomme luftindtrængning. Indespærret luft kan forhindre kontraventilen RVP-20 i at lukke korrekt og kan forårsage kavitationsskader over tid. Placering af ventilen, så luftboblerne kan stige og slippe ud, forbedrer ydeevnen og levetiden.
Når du bruger flere kontraventil RVP-20 enheder i parallelle kredsløb, skal du sikre en afbalanceret flowfordeling. Små variationer i revnetryk mellem ventiler kan forårsage ujævn belastning, hvilket reducerer effektiviteten af det parallelle arrangement. Overvej at bruge matchede sæt fra samme produktionsbatch til kritiske applikationer.
Overvåg kontraventilen RVP-20 under den første systemstart og idriftsættelse. Hold øje med usædvanlig støj, overdreven varme eller uventede trykaflæsninger, der kan indikere installationsproblemer eller inkompatible driftsforhold. Tidlig opdagelse af problemer forhindrer beskadigelse af ventilen og andre systemkomponenter.
Forståelse af begrænsninger og overvejelser
Selvom kontraventilen RVP-20 udmærker sig i mange applikationer, forhindrer man fejlanvendelse ved at erkende dens begrænsninger. Ventilen er ikke designet til højfrekvent cykling, hvor keglen åbner og lukker mange gange i minuttet. En sådan operation fremskynder slid og kan forårsage for tidlig fejl. Til højfrekvente applikationer skal du overveje pilotbetjente kontraventiler eller patronventiler designet til dynamisk service.
Det fjederbelastede design betyder, at kontraventilen RVP-20 altid skaber et vist trykfald under fremadgående flow. I kredsløb, hvor minimal modstand er kritisk, skal denne egenskab tages i betragtning i pumpedimensionering og systemeffektivitetsberegninger. Ved maksimalt flow kan trykfaldet nå op på 8 bar, hvilket omdannes til varme og spildt energi.
Omvendt flow producerer ingen lækage, når ventilen fungerer korrekt, men forurening eller slid kan kompromittere tætningen. Systemer, der kræver absolut nullækage af hensyn til sikkerheden, kan have brug for redundante ventiler eller alternative tætningsteknologier. Regelmæssig testning verificerer, at omvendt tætning forbliver effektiv i hele ventilens levetid.
Kontraventilen RVP-20 giver rent mekanisk drift uden positionsfeedback eller justerbarhed under drift. Anvendelser, der kræver variabelt revnetryk eller fjernbetjening, kræver forskellige ventiltyper. At forstå disse grundlæggende egenskaber hjælper med at matche ventilen til passende applikationer.
Konklusion
Kontraventilen RVP-20 fungerer som en pålidelig løsning til at forhindre tilbagestrømning i hydrauliske systemer, der arbejder ved tryk op til 350 bar med flows op til 350 liter pr. minut. Dens fjederbelastede kegledesign skaber lækagefri omvendt forsegling, mens den opretholder et lavt fremadrettet trykfald. Det kompakte plademonteringsformat forenkler installationen i ventilblokke og manifolder.
Denne ventil finder udbredt brug i mobilt maskineri, industriel automation og marinehydraulik, hvor retningsstyring har betydning for sikkerhed og effektivitet. Med korrekt installation, væskerenhed og periodisk inspektion giver kontraventilen RVP-20 mange års problemfri service. Dets standardiserede design og brede tilgængelighed gør det til et praktisk valg til nye systemer og erstatningsapplikationer.
Når du vælger en kontraventil til hydrauliske applikationer, skal du overveje kontraventilen RVP-20 til mellemstore kredsløb, der kræver pålidelig tilbagestrømningsforebyggelse. Match ventilens specifikationer til dine systemkrav, følg installationsretningslinjerne, og bibehold korrekt væsketilstand for optimal ydeevne og lang levetid.
