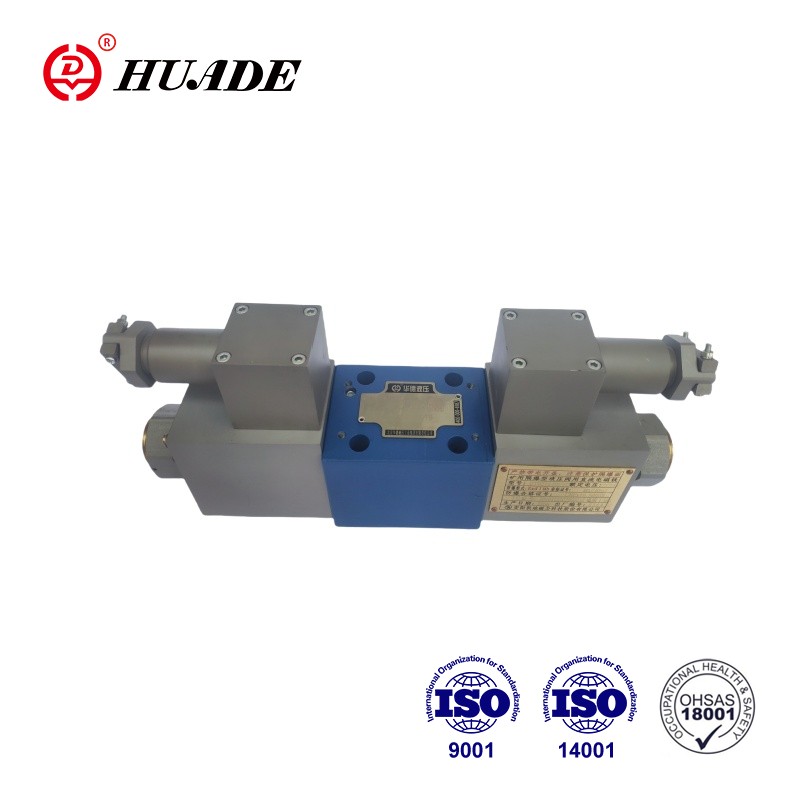

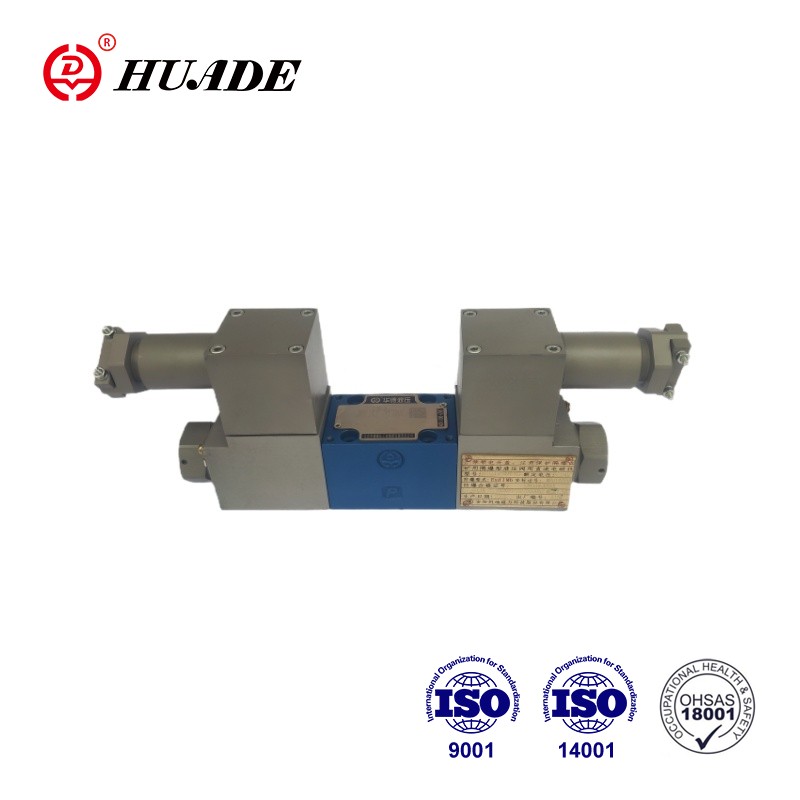

Eksplosionssikker proportional retningsventil 4WRA 10-2X er lavet af korrosionsbestandige materialer af høj kvalitet og huset er lavet af eksplosionssikre materialer, som effektivt kan modstå eksplosionspåvirkninger og flammeerosion. Eksplosionssikker proportional retningsventil 4WRA 10-2X har bestået CNEX-certificeringen. Huades eksplosionssikre produkt har modtaget konsekvent ros på markedet med høj kvalitet og lav pris.
| Hydraulisk | |||
| Installation | Valgfrit, gerne vandret | ||
| Nominel størrelse | 6 | 10 | |
| Vægt (kg) | 4WRA...2X | 2 | 6.6 |
| Nominelt flow Qvnom ved △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Hysterese (%) | ≤5 | ||
| Tilbageførselsspændvidde (%) | ≤1 | ||
| Responsfølsomhed (%) | ≤ 0,5 | ||
| Max.driftstryk | Porte A,B,P (bar) | 350 | |
| Port T (bar) | 210 | ||
| Trykvæske | Mineralsk olie (HL,HLP) i henhold til DIN 51524 | ||
| Andre trykvæsker på forespørgsel! | |||
| Omgivende lufttemperaturområde (℃) | 4WRA...2X | -20°C til 70°C (-4°F til 158°F) | |
| Viskositetsområde (mm2/s) | 20 til 380 (helst 30 til 46) | ||
| Væske renhedsklasse | NAS1638 klasse 9 eller ISO 4406 klasse 20/18/15 | ||
| Elektrisk | ||||
| 1) Solenoiddata | ||||
| Spændingstype | DC | |||
| Kommandoværdisignal for 4WRA | ±10Vor4~20mA | |||
| Maks. strøm pr. solenoide (A) | 2.5 | 1.5 | 0.8 | |
| Solenoid spole modstand (Ω) | Kuldeværdi ved 20°C | 2 | 4.8 | 19.5 |
| Max.varm værdi | 3 | 7.2 | 28.8 | |
| Told (%) | ED100% | |||
| Maks. spoletemperatur (℃) | 150 | |||
| Ventilbeskyttelse iht. EN60529 | IP 65 | |||
| 2) Styreelektronik | ||||
| Forstærker | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Forsyningsspænding (V) | Nominel spænding | 24 | ||
| Nedre grænseværdi | 21/22(4WRA) | |||
| Øvre grænseværdi | 35 | |||
| Forstærkerens strømforbrug (A) | Imax | <1,8 | ||
| Impulsstrøm | 3 | |||
Funktioner:
▶Direkte betjent proportional retningsventil til at styre retningen og størrelsen af et flow
▶Til underplademontering: Portmønster er i overensstemmelse med ISO4401
▶Aktivering ved hjælp af proportionalmagneter med central gevind og aftagelig spole
▶Fjedercentreret styrespole
Anvendelse:
Eksplosionssikker proportional retningsventil 4WRA 10-2X er meget udbredt i kulminer. petrokemisk industri.
Ventilerne består grundlæggende af: Hus (1) med monteringsflade, Styrespole (3) med trykfjedre (2), Magneter (4) med midtergevind.
Med magnetventilerne (4), deaktiveret, holdes styrespolen (3) i den centrale position af trykfjedrene (2).
Direkte betjening af styrespolen (3) ved at aktivere en af proportionalmagneterne (4), f.eks. styring af solenoide højre, derefter bevægelse af styrespolen (3) til venstre i forhold til det elektriske indgangssignal, og forbindelse fra P til A og B til T via åbningslignende tværsnit med progressive strømningskarakteristika.
4WRA(E)...A-2X de 2 skiftede positionsventiler er dog kun udstyret med magnetventil "a". Et stik (6) er monteret på "b"-proportionalmagneten.
Symboler for eksplosionssikker proportional retningsventil 4WRA 10-2X
