Når du arbejder med hydrauliske systemer i industrielle omgivelser, er retningsreguleringsventilen i det væsentlige trafiklederen for din væskekraft. Bosch Rexroth 4WE 10 J retningsreguleringsventilen er en af de arbejdsheste, der stille og roligt holder produktionslinjer kørende på fabrikker rundt om i verden. Denne særlige ventil har eksisteret i årtier, og der er en god grund til, at ingeniører bliver ved med at specificere den til deres projekter.

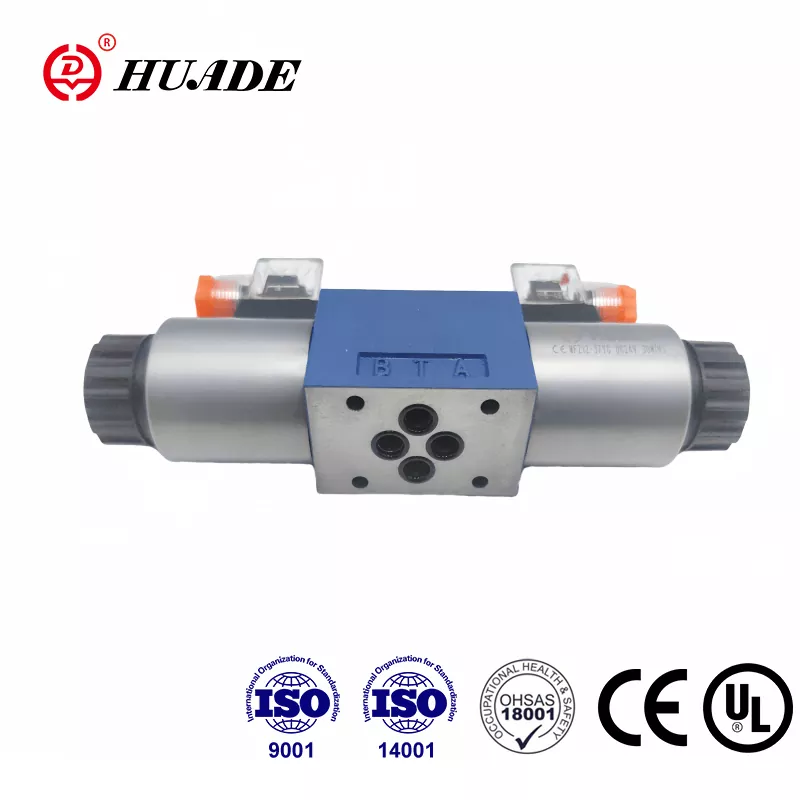

Hvad gør 4WE 10 J retningsreguleringsventilen anderledes
Rexroth 4WE 10 J er, hvad vi kalder en magnetstyret retningsspoleventil. Tænk på det som en elektrisk styret kontakt, der leder hydraulikolie derhen, hvor den skal. "4WE"-delen fortæller os, at den har fire hovedporte, og den er elektrisk betjent. "10" angiver, at det er en størrelse NG10, som matcher CETOP 5-monteringsstandarden. Det "J" for enden er faktisk ret vigtigt, fordi det definerer, hvordan ventilen opfører sig, når den sidder i sin midterstilling.
Det, der adskiller denne ventil, er dens evne til at håndtere alvorligt tryk og flow. Vi taler om maksimale arbejdstryk op til 350 bar, hvilket svarer til omkring 5.000 pund pr. kvadrattomme. DC-spændingsversionerne kan presse igennem 160 liter i minuttet, mens AC-versionerne klarer 120 liter i minuttet. Disse tal betyder noget, når du forsøger at flytte tunge byrder eller betjene store cylindre.
Hvordan J-mønsterets centerposition fungerer
J-spolekonfigurationen er nok det mest karakteristiske træk ved denne retningsreguleringsventil. Når ventilen sidder i sin midterposition med begge solenoider slukket, er alle hovedporte blokeret. Pumpeporten (P), begge arbejdsporte (A og B) og tankreturporten (T) er fuldstændig isoleret fra hinanden.
Dette blokerede centerdesign tjener et specifikt formål. Når du har en hydraulisk cylinder, der holder en tung last, vil du ikke have, at lasten kryber ned, mens du ikke aktivt kontrollerer den. 4WE 10 J holder alt låst på plads. Pumpen sender ikke olie nogen steder, og cylinderen kan ikke bløde tilbage til tanken. Dette gør det særligt anvendeligt i applikationer som sprøjtestøbemaskiner, hvor du har brug for præcis positionsfastholdelse under forskellige stadier af støbecyklussen.
Når du aktiverer en af solenoiderne, skifter spolen for at forbinde pumpen til en arbejdsport, mens den anden arbejdsport åbner til tanken. Aktiver den anden solenoide, og forbindelserne vender om. Det er ligetil hydraulik, men det blokerede center giver dig den statiske holdeevne, som nogle andre spolemønstre ikke giver.
De tekniske detaljer, der betyder noget
4WE 10 J følger ISO 4401-05-04-0-05 standarden for sin monteringsgrænseflade. Denne standardisering betyder, at du kan udskifte den med andre NG10-ventiler fra forskellige producenter, hvis det er nødvendigt, selvom der altid er detaljer at verificere. Monteringen bruger fire M6 x 50 bolte tilspændt til 15 Newton-meter. Du skal bruge en separat monteringsplade, som Rexroth betegner som noget i retning af en G 66/01.
Solenoiderne er, hvad Rexroth kalder "wet pin" design. Den elektriske spole sidder i et hus, der er udsat for hydraulikolie, hvilket hjælper med afkøling og reducerer støj sammenlignet med tørre solenoider. Disse spoler kan fjernes og drejes 90 grader uden at skille hele ventilen ad, hvilket er praktisk, når du har trangt om pladsen eller skal omorientere de elektriske forbindelser. Almindelige spændingsmuligheder inkluderer 24 VDC og 120 VAC, selvom andre spændinger er tilgængelige.
Responstider er respektable for denne type retningsreguleringsventil. Når du anvender strøm, skifter spolen på omkring 45 til 70 millisekunder. Når du afbryder strømmen, returnerer fjederen den på 35 til 45 millisekunder. Disse er ikke servoventilhastigheder, men de er tilstrækkelige til de fleste industrielle maskiner.
Hvor du finder denne ventil i arbejde
4WE 10 J dukker op i en masse forskelligt industrielt udstyr. Tunge værktøjsmaskiner bruger det til at styre arbejdsborde og spindler. Hydrauliske presser er afhængige af det for præcis cylinderstyring. Sprøjtestøbemaskiner er nok en af de mest almindelige anvendelser, især i formspændekredsløbene, hvor du skal holde tonsvis af klemkraft uden afdrift.
I en typisk sprøjtestøbningsopsætning håndterer retningsreguleringsventilen åbning og lukning af formen. Under indsprøjtning låser J-mønsterets midterposition hydraulikolien i spændecylinderen og opretholder konstant tryk, selvom pumpen muligvis udfører andet arbejde. Dette forhindrer flash (uønsket plastik lækker fra formen) og sikrer ensartet delkvalitet. Når det er tid til at åbne formen, udløses en solenoide, og ventilen skifter, hvilket leder olien til at trække klemmemekanismen tilbage.
Ventilen optræder også i mobilt udstyr, entreprenørmaskiner og materialehåndteringssystemer. Uanset hvor du har brug for retningskontrol med god holdeevne og rimelige flowhastigheder, er 4WE 10 J værd at overveje.
Forstå ordrekoden
Rexroth bruger et systematisk kodningssystem til deres retningsreguleringsventiler, og forståelsen af det hjælper dig med at få præcis det, du har brug for. Et typisk komplet modelnummer kan ligne 4WE 10 J3X/CG24N9K4 med Rexroth-varenummeret R900589988.
At opdele det: "4" bekræfter fire hovedporte. "WE" betyder, at det er en elektrisk betjent retningsventil. "10" er NG10-størrelsesklassificeringen. "J" identificerer spolemønsteret med blokeret centrum. "3X" eller "5X" angiver serien, hvor 5X er den nuværende produktionsserie. Bogstaverne og tallene efter skråstregen angiver detaljer som solenoidespænding (G24 betyder 24 VDC), tætningsmateriale og forskellige muligheder.
Hvis du ser et "V" i suffikset, angiver det FKM-tætninger i stedet for standard NBR-tætninger. Du vil have FKM, hvis du bruger fosfatestervæsker eller arbejder ved højere temperaturer. Standard NBR-tætninger fungerer fint med mineralske hydraulikolier i normale industrielle temperaturområder.
Væskebehov og filtrering
4WE 10 J er primært designet til mineralbaserede hydraulikolier, selvom den kan håndtere fosfatestere med det rigtige tætningsmateriale. Viskositetsområdet er ret bredt, fra omkring 2,8 til 380 kvadratmillimeter pr. sekund, med en nominel driftsviskositet omkring 37 ved 55 grader Celsius. Driftstemperaturen bør forblive mellem minus 20 og plus 50 grader Celsius for det omgivende miljø.
Det er her, en masse vedligeholdelseshovedpine starter: væskerenhed. Mellemrummene inde i en retningsreguleringsventil måles i mikron. Vi taler om huller mellem tre og tretten mikrometer i kritiske områder. Et menneskehår er omkring 70 mikron til sammenligning. Hvis du lader forurening komme ind i din hydraulikolie, kan partikler kile sig ind i disse mellemrum og få spolen til at sætte sig fast.
Rexroth anbefaler filtrering ved 10 mikron eller bedre. Det er ikke et forslag, du bør ignorere. En fastsiddende spole betyder, at din ventil ikke vil flytte sig, eller endnu værre, den kan skifte og ikke returnere. Især med AC-solenoider kan en fastsiddende spole føre til udbrænding af spolen, fordi solenoiden er designet til intermitterende drift, ikke kontinuerlig fastholdelse. At følge noget som NAS 1638 Klasse 9 renhedsstandarder vil spare dig for sorg hen ad vejen.
Almindelige problemer og fejlfinding
De fleste problemer med 4WE 10 J spores tilbage til tre områder: forurening, elektriske fejl eller mekanisk skade. Den gode nyhed er, at Rexroth inkluderer en manuel tilsidesættelse af disse ventiler, som giver dig et diagnostisk værktøj.
Hvis din retningsreguleringsventil ikke skifter, når du aktiverer solenoiden, prøv den manuelle tilsidesættelse først. Skub overstyringsstiften og se, om ventilen skifter mekanisk. Hvis det skifter manuelt, men ikke elektrisk, ser du på et elektrisk problem. Tjek din spænding ved solenoidens stik, bekræft dine ledninger, og test spolens modstand. Hvis ventilen ikke vil skifte selv manuelt, sidder spolen fast, normalt på grund af forurening.
Forureningsproblemer melder sig på forskellige måder. Nogle gange skifter ventilen, men vender ikke tilbage til midten korrekt. Andre gange kan det skifte langsomt eller slet ikke. Intern lækage er et andet symptom, hvor du mister trykket eller ser cylinderdrift selv med ventilen angiveligt i låst midterposition. Disse problemer betyder typisk, at forurening har fået spolen eller ventilhuset til at skabe lækageveje.
Elektriske problemer er normalt ligetil. Ingen spænding betyder, at du skal tjekke dit lednings- og kontrolsystem. Forkert spænding eller polaritet (for DC-solenoider) betyder, at ventilen muligvis ikke skifter pålideligt. Blæste spoler viser sig som åbne kredsløb eller meget lav modstand. Udskiftning af spole er enkel nok, da de bare trænger ud af ventilhuset.
Mekanisk skade er mindre almindelig, men kan ske. Ødelagte returfjedre vil forhindre spolen i at centrere. Beskadigede magnetstifter skubber ikke spolen ordentligt. Disse kræver normalt ventiludskiftning eller ombygning i stedet for simple rettelser.
Installationsovervejelser
Korrekt montering af en 4WE 10 J starter med en ren, flad monteringsflade. Ventilen boltes til en underplade eller manifold ved hjælp af de fire M6-bolte, vi nævnte tidligere. Overfladens fladhed betyder noget, fordi O-ringene, der forsegler hver port, skal komprimeres jævnt. Enhver vridning eller snavs kan skabe lækageveje.
Spænd disse monteringsbolte til 15 Newton-meter, hverken mere eller mindre. For lidt og du kan få eksterne utætheder. For meget og du risikerer at forvrænge ventilhuset, hvilket kan få spolen til at binde sig. Brug en momentnøgle, ikke et gæt.
Elektriske forbindelser kræver også opmærksomhed. Sørg for, at du tilslutter de korrekte spændingsterminaler. Ventilen har typisk en klemrække eller stik til hver magnetventil plus en jordforbindelse. Denne jordforbindelse er obligatorisk for sikkerheden og kan også reducere elektrisk støj i dit kontrolsystem.
Retningsreguleringsventilen skal være orienteret med solenoiderne pegende opad, når det er muligt. Dette hjælper med at forhindre fugtophobning i de elektriske forbindelser. Hvis du skal montere den anderledes, kan du overveje at tilføje støvler eller dæksler for at beskytte de elektriske terminaler.
Sammenligning af alternativer
4WE 10 J er ikke den eneste tilgængelige NG10 retningsreguleringsventil. Parker laver D3W-serien, som tilbyder lignende specifikationer. Eaton Vickers har DG4V-5-serien. HYDAC producerer NG10 ventiler, der kan erstatte i mange applikationer. Så hvorfor kan du stadig vælge Rexroth?
Flowkapacitet er en faktor. 4WE 10 J's 160 liter i minuttet i DC-versioner kanter nogle konkurrenter. Responstiden er konkurrencedygtig på 45 til 70 millisekunder for energitilførsel. Det våde stift-solenoiddesign med aftagelige, roterbare spoler giver praktiske vedligeholdelsesfordele. Rexroth tilbyder også et bredere udvalg af spolemønstre og muligheder inden for 4WE 10-serien, hvilket giver dig mere fleksibilitet til at matche dine nøjagtige behov.
Prismæssigt er disse ventiler i samme boldgade. Du kan betale alt fra 950 til 1.050 amerikanske dollars for en fælles konfiguration. Denne prissætning afspejler kvalitet i industriel kvalitet og den teknik, der ligger i at opretholde snævre afstande og pålidelig ydeevne.
Den reelle differentiering kommer ofte ned til, hvad du allerede bruger i dit system. Hvis dit udstyr allerede er bygget op omkring Rexroth-komponenter, vil det at holde fast i 4WE 10 J bevare ensartethed i reservedelsbeholdningen og teknikerens kendskab. Hvis du arbejder med Parker- eller Eaton-systemer, kan deres ækvivalenter integreres lettere.
Sourcing og tilgængelighed
At finde en 4WE 10 J er generelt ligetil. Almindelige konfigurationer som R900589988 (24 VDC version) er normalt på lager hos industrielle distributører. Rexroth har en officiel online butik, hvor du kan købe direkte. Industrielle forsyningsplatforme som Alibaba tilbyder både ægte Rexroth-ventiler og kompatible alternativer, selvom du skal verificere, hvad du rent faktisk får.
Ledetider varierer afhængigt af konfiguration. Lagervarer kan sendes inden for et par dage. Specialordrer med usædvanlige muligheder kan tage flere uger. Hvis du vedligeholder kritisk udstyr, er det fornuftigt at have en ekstra ventil ved hånden i betragtning af de relativt lave omkostninger sammenlignet med nedetid.
Vær opmærksom på, at ældre serier som 3X er udgået. Hvis du udskifter en ventil i 3X-serien, kan du opgradere til 5X-serien, som er den nuværende produktionsversion. Monteringsgrænsefladen og den grundlæggende betjening forbliver den samme, selvom der kan være mindre forskelle i muligheder eller ydeevnespecifikationer.
Gør det sidste
At få maksimal levetid fra din retningsreguleringsventil kommer ned til nogle få vigtige praksisser. Det første og det vigtigste: Sørg for at holde hydraulikvæsken ren. Den 10-mikron filtrering, vi talte om tidligere, er ikke valgfri, hvis du ønsker pålidelig service. Skift dine filtre regelmæssigt, og hold øje med trykfald over filterelementet.
For det andet skal du kontrollere, at J-spolemønsteret faktisk matcher din applikation. Hvis du bruger en pumpe med fast deplacement uden en aflæsningsventil, kan det blokerede center forårsage problemer. Pumpen vil deadhead mod de blokerede porte, hvilket skaber varme og spilder energi. En J-spole fungerer bedst med pumper med variabel slagvolumen eller systemer, der har separat aflæsningskapacitet.
For det tredje skal du bruge den manuelle tilsidesættelse under diagnostik, ikke som en almindelig betjeningsmetode. Disse tilsidesættelsesstifter er der til fejlfinding og vedligeholdelse, ikke daglig produktionsbrug. Gentagne hammerslag på overstyringen kan beskadige mekanismen over tid.
For det fjerde skal du være opmærksom på dit systems driftstryk og flow. Bare fordi 4WE 10 J kan klare 350 bar og 160 liter i minuttet, betyder det ikke, at du skal køre den ved disse grænser kontinuerligt. At arbejde midt i ydeevnen i stedet for i ekstremerne vil forlænge levetiden.
Endelig, når du har en fejl, skal du ikke bare smide en ny magnetspole i uden at undersøge, hvorfor den fejlede. Spoler fejler normalt ikke af sig selv. De fejler, fordi spolen sidder fast, og spolen overophedes, eller på grund af elektriske problemer i dit kontrolsystem. Løs årsagen, ikke kun symptomet.
Bundlinjen
Rexroth 4WE 10 J retningsreguleringsventilen repræsenterer årtiers industriel hydraulikudvikling. Det er ikke fancy eller højteknologisk efter nutidens standarder, men det gør sit arbejde pålideligt, når det anvendes korrekt og vedligeholdes. J-spolemønsteret med blokeret center giver dig positiv lastfastholdelse. NG10-størrelsen håndterer betydeligt flow og tryk. Det våde stift-solenoid-design balancerer ydeevne med praktisk vedligeholdelsesadgang.
Hvis du designer et nyt hydraulisk system, der har brug for retningsstyring med holdeevne, eller hvis du udskifter en slidt ventil i eksisterende udstyr, fortjener 4WE 10 J overvejelse. Bare sørg for, at du angiver den rigtige serie (5X til aktuel produktion), den korrekte solenoidespænding og passende tætningsmateriale til din væske. Vær opmærksom på filtrering fra dag ét, og du får mange års pålidelig service fra disse ventiler.
Det er ikke kompliceret at forstå, hvordan din retningsreguleringsventil fungerer, og hvad den har brug for for at forblive sund. Det kræver blot, at man er opmærksom på de detaljer, der betyder noget: ren væske, korrekt spænding, korrekt påføring og regelmæssig vedligeholdelse. Få det rigtige, og 4WE 10 J vil holde din hydraulik flydende, hvor de skal hen, når de skal derhen.
