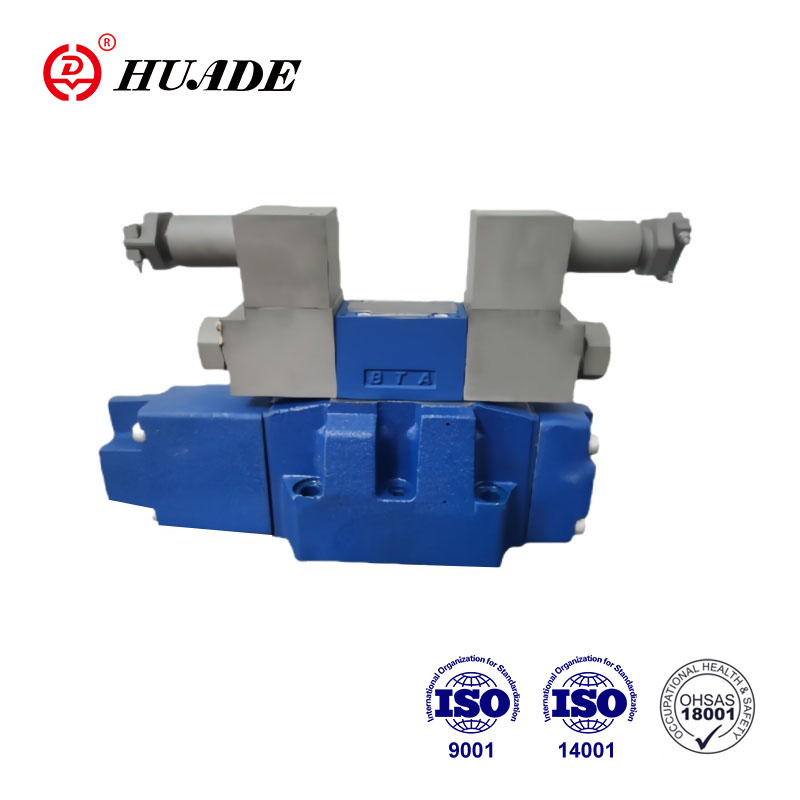

Eksplosionssikker proportional retningsventil 4WRZ er meget udbredt i hydrauliske systemer, der kræver præcis styring og eksplosionssikker ydeevne. Huades 4WRZ-serie eksplosionssikre ventiler er CNEX-certificerede. Eksplosionssikre vurderinger og certificeringer overholder normalt relevante internationale standarder. Eksplosionssikker proportionalventil 4WRZ har følsomme flowreguleringskarakteristika, som kan opnå præcis styring af tryk, flow og retning af hydrauliksystemet.
| Generel | ||
| Ventil type | SEP | |
| Installation | valgfrit, gerne vandret | |
| Opbevaringstemperaturområde (℃) | -20 til +80 | |
| Omgivelsestemperaturområde (℃) | -20 til +70 | |
| Vægt (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hydraulisk (målt med HLPAG.p=100bar: 40 ℃ ± 5 ℃) | ||||||
| Nominel størrelse | 10 | 16 | 25 | 32 | ||
| Driftstryk (bar) | Pilotventil | Ekstern pilotolieforsyning | 30 til 100 bar | |||
| Intern pilotolieforsyning | 100 til 350 kun med "D3". | |||||
| Hovedventil | op til 315 | op til 350 | op til 350 | op til 350 | ||
| Returstrømstryk (bar) | Port T (port R) (eksternt pilotolieafløb) | op til 315 | op til 250 | op til 250 | op til 150 | |
| Port T (intern pilotolieaftapning) | op til 30 | op til 30 | op til 30 | op til 30 | ||
| Port Y | op til 30 | op til 30 | op til 30 | op til 30 | ||
| Pilotolievolumen inputsignal 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilotolieflow i port X og Y med et trinvist indgangssignal 0- 100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Flow af hovedventilen (L/min) | op til 170 | op til 460 | op til 870 | op til 1600 | ||
| Hydraulikvæske | Mineralolie (HL, HLP) iht. DIN 51524 Yderligere væsker på forespørgsel! | |||||
| Hydraulikvæske temperaturområde (℃) | -20 til +80 (helst +40 til +50) | |||||
| Viskositetsområde (mm2/s) | 20 til 380 (helst 30 til 46) | |||||
| Grad af forurening | Maksimal tilladelig grad af kontaminering af trykvæsken er i overensstemmelse med NAS 1638 eller ISO 4406(c) | Et filter med en minimumsretentionshastighed på βx≥ 75 anbefales | ||||
| Pilotventil | NAS 1638 klasse 7 | x=5 | ||||
| Hovedventil | NAS 1638 klasse 9 | x=15 | ||||
| Hysterese (%) | ≤ 6 | |||||
| Elektrisk | ||
| Ventil type | SEP | |
| Type beskyttelse af ventilen iht. EN 60529 | IP65 med kabelstik monteret og låst | |
| Spændingstype | DC | |
| Kommandoværdi overlap (%) | 15 | |
| Maks. strøm (A) | 1.5 | |
| Solenoid spole modstand (Ω) | Kold værdi ved 20℃ | 4.8 |
| Maks. varm værdi | 7.2 | |
| Told (%) | 100 | |
| Spoletemperatur (℃) | op til 150 | |
| Ventilbeskyttelse iht. EN 60529 | IP65 med monteret og fast stik | |
| Styreelektronik | ||
| Ekstern forstærker til type WRZ | VT-VSPA2-1-L2X/... | |
| Kommandoværdisignal | Spændingsindgang "A1" (V) | V±10 |
| Nuværende indgang "F1" (mA) | 4 til 20 | |
Funktioner:
▶Pilotbetjent proportional retningsventil til at styre retningen og størrelsen af et flow
▶Betjening sker med proportionalmagneter med central gevind og aftagelig spole
▶Til underplademontering:
Porteringsmønster til ISO 4401 og DIN 2430
▶Fjedercentreret styrespole
▶4WRZE: Integreret elektronik (OBE) med spændingsindgang eller strømindgang (A1 hhv. F1)
▶4WRZ: tilhørende styreelektronik (særskilt ordre)
Anvendelse:
Eksplosionssikker retningsventil 4WRZ-L7X bruges til at styre retningen og flowet i coil minedrift, kulminemaskiner, metallurgiske maskiner.
■Pilotventil type 3DREP 6...
Pilotventilen er en proportional magnetbetjent 3-vejs trykreduktionsventil. Den bruges til at konvertere et elektrisk indgangssignal til et proportionalt trykudgangssignal og bruges på alle 4WRZ...ventiler.
De proportionale solenoider er kontrollerbare DC vådstiftssolenoider med centralt gevind og aftagelig spole. Magneten styres valgfrit af ekstern elektronik.
Design:
Ventilen består grundlæggende af:
– Bolig (1)
– Styrespole (2) med trykmålespoler (3 og 4)
– Magneter (5 og 6) med midtergevind
Arbejdsprincip
–Når solenoiderne (5 og 6) er i strømløs tilstand, holdes kontrolspolen (2)
ved trykfjedre i midterpositionen
– Direkte betjening af styrespolen (2) ved at aktivere en proportional magnetventil, f.eks. aktivering af solenoide "a" (5). Trykmålespole (3) og kontrolspole (2) forskydes til venstre i forhold til det elektriske indgangssignal; Forbindelse fra P til B og A til T gennem de åbningslignende tværsnit med progressive strømningskarakteristika; Frakobling af solenoiden (5), styrespolen (2) føres tilbage til den centrale position af trykfjederen, I den midterste position er porte A og B åbne til T, dvs. hydraulikvæsken kan strømme til tanken uden eventuelle restriktioner.
– Manuel tilsidesættelse, valgfri, ved hjælp af den kan styrespolen (2) flyttes uden at kræve strømforsyning af solenoiden.
Bemærkninger:
Type 3DREP 6:Tømning af tankledningen skal forhindres. Ved en tilsvarende installationssituation skal der monteres en forspændingsventil (forspændingstryk ca. 2 bar).
Pilotventil med to spolepositioner
(Typ 3DREP 6...B...)
I princippet svarer denne ventilversions funktion til ventilen med tre spolepositioner. Denne 2-positionsventil er dog kun forsynet med solenoide "a" (5). I stedet for den 2. proportionalmagnetventil monteres en stikskrue (7).
■Pilotbetjente proportionelle retningsventiler Type 4WRZ...
Ventiler af type 4WRZ... er pilotbetjente retningsventiler med betjening af proportionale magnetventiler. De styrer retningen og størrelsen af et flow.
Design:
Ventilerne består grundlæggende af:
– En pilotventil (9) med proportionale magnetventiler (5 og 6), styrespole (2) og åbningspropper (15)
– En hovedventil (10) med hovedspole (11) og centreringsfjeder (12).
Arbejdsprincip
– Når solenoiderne (5 og 6) er spændingsløse, holdes hovedspolen (11) i midterpositionen af centreringsfjedre (12).
– Drift af 1thAe TmBain spole (11) gennem pilotventilen (9), hovedspolen bevæges proportionalt, afhængigt af spolepositionen, flow fra P til A og B til T(R) eller P til B og A til T (R).
f.eks. ved at aktivere solenoide "b" (6), flyttes styrespolen (2) til højre, pilotolie føres gennem pilotventilen (9) ind i trykkammeret (13) og bevæger hovedspolen (11) i forhold til til det elektriske indgangssignal; Forbindelse fra P til A og B til T gennem åbningslignende tværsnit med progressiv flow.
egenskaber.
Frakobling af solenoiden (6), styrespolen (2) og hovedspolen (11) returneres til den centrale position.
– Pilotolietilførsel til pilotventilen internt via port P eller eksternt via port X.
– Ved hjælp af en valgfri manuel tilsidesættelse kan betjeningsspolen (2) flyttes uden at kræve aktivering af solenoiden.
Bemærkninger:
For systemtryk over 100 bar skal type D3 pilottrykreduktionsmodul (14) monteres mellem pilotventil (9) og hovedventil (10).
Symboler for eksplosionssikker proportional retningsventil 4WRZ
