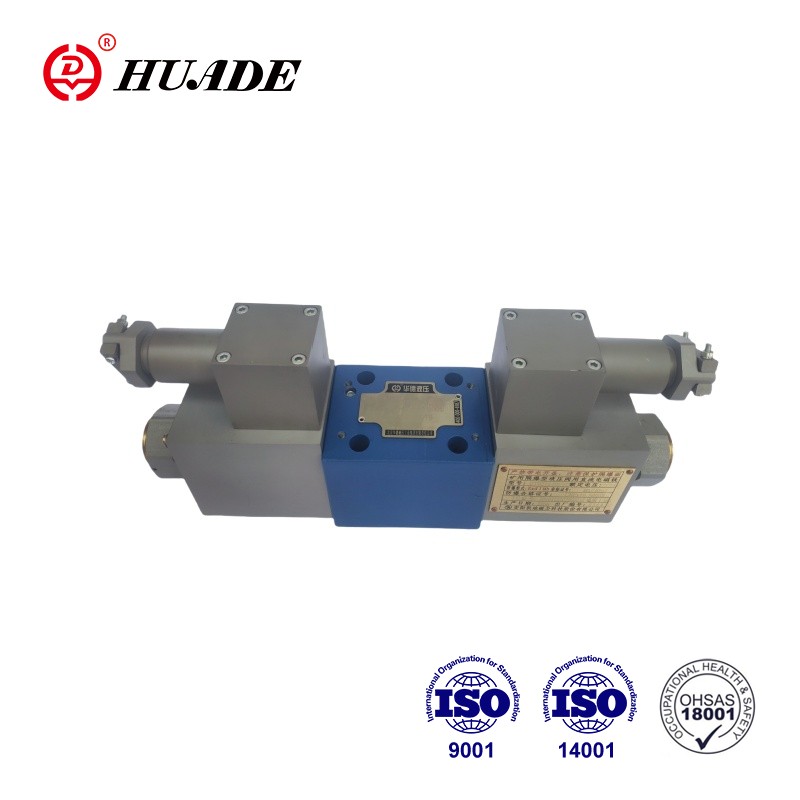

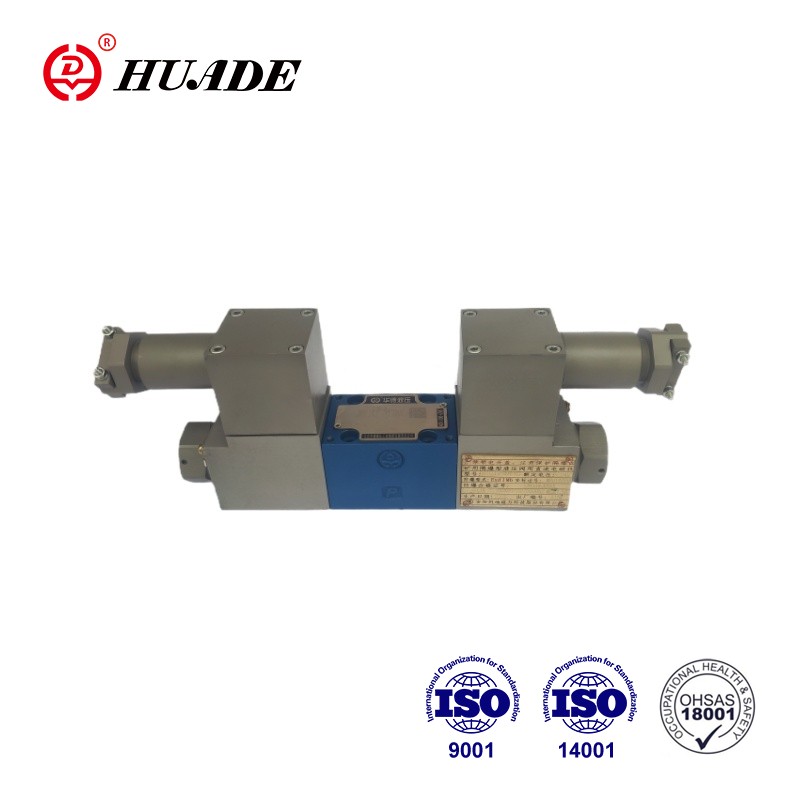

Huades eksplosionssikre proportionale retningsventil 4WRA 6-2X er 4/2- og 4/3-vejs proportional retningsventiler. De er designet som direkte betjente komponenter til montering af underplades. De aktiveres ved hjælp af proportional magnetventiler med central tråd og aftagelig spole. Solenoiderne kontrolleres enten B Ekstern kontrolelektronik. Denne 4WRA 6-2X eksplosionssikre ventil har en bred vifte af applikationer, hovedsageligt i områder, hvor præcis kontrol af hydraulisk systemstrøm, tryk, hastighed og andre parametre er påkrævet.
| Hydraulisk | |||
| Installation | Valgfrit, fortrinsvis vandret | ||
| Nominel størrelse | 6 | 10 | |
| Vægt (kg) | 4WRA ... 2X | 2 | 6.6 |
| Nominel strømning qvnom ved △ p = 10 bar (l/min) | 7, 15, 26 | 30, 60 | |
| Hysterese (%) | ≤5 | ||
| Reversal Span (%) | ≤1 | ||
| Responsfølsomhed (%) | ≤ 0,5 | ||
| Max.opererer pres | Porte A, B, P (bar) | 350 | |
| Port T (bar) | 210 | ||
| Trykvæske | Mineralolie (HL, HLP) til DIN 51524 | ||
| Andre trykvæsker på anmodning! | |||
| Omgivende lufttemperaturområde (℃) | 4WRA ... 2X | -20 ° C til 70 ° C (-4 ° F til 158 ° F) | |
| Viskositetsområde (mm2/s) | 20 til 380 (fortrinsvis 30 til 46) | ||
| Fluid renhedsklasse | NAS1638 CLASS9 eller ISO 4406 Klasse 20/18/15 | ||
| Elektrisk | ||||
| 1) Solenoiddata | ||||
| Spændingstype | DC | |||
| Kommandoværdisignal for 4WRA | ± 10Vor4 ~ 20mA | |||
| Max.current pr. Magnet (a) | 2.5 | 1.5 | 0.8 | |
| Solenoid spiralbestandighed (ω) | Kold værdi ved 20 ° C | 2 | 4.8 | 19.5 |
| Max.warm -værdi | 3 | 7.2 | 28.8 | |
| Pligt (%) | ED100% | |||
| Max.coil temperatur (℃) | 150 | |||
| Ventilbeskyttelse til EN60529 | IP 65 | |||
| 2) Kontrolelektronik | ||||
| Forstærker | 4WRA ... 2X | VT-VSPA2 -...- 2X | ||
| Forsyningsspænding (V) | Nominel spænding | 24 | ||
| Værdi af lavere begrænsende | 21/22 (4WRA) | |||
| Øvre begrænsende værdi | 35 | |||
| Forstærker strømforbrug (A) | IMAX | <1,8 | ||
| Impulsstrøm | 3 | |||
Funktioner:
▶ Direkte betjente proportional retningsventil for at kontrollere retningen og størrelsen af en strømning
▶ Til underplademontering: Porting mønster er i overensstemmelse med ISO4401
▶ Aktivering ved hjælp af proportional magnetventiler med central tråd og aftagelig spole
▶ Forårscentreret kontrolspole
Anvendelse:
Eksplosionssikre proportional retningsventil 4WRA 6-2X kan bruges til fremstilling af tunge maskiner, værktøjsmaskiner, industriel automatisering.
Ventilerne består dybest set af: krop (1) med monteringsoverflade, kontrolspole (3) med kompressionsfjedre (2), magnetventiler (4) med central tråd.
Med solenoiderne (4), de-energiseret, holdes kontrolspolen (3) i den centrale position af kompressionsfjederne (2).
Direkte betjening af kontrolspolen (3) ved at styrke et af de proportionelle magnetventiler (4) f.eks. Kontrol af magnetventil til højre, derefter bevægelse af kontrolspolen (3) til venstre i forhold til det elektriske indgangssignal og forbindelse fra P til A og B til T via orifce-lignende tværsnit med progressive strømningsegenskaber.
4WRA (E) ... A-2X De 2 skiftede positionsventiler er dog kun udstyret med magnetventil "A". Et stik (6) er monteret på plads på "B" proportional magnetventil.
Symboler på eksplosionssikre proportional retningsventil 4WRA 6-2X
