Pneumatisk flowreguleringsventilguide

Når en pneumatisk cylinder bevæger sig for hurtigt eller kæmper med stick-slip-bevægelser, ligger løsningen normalt i korrekt valg af flowreguleringsventil og installation. En pneumatisk flowreguleringsventil regulerer komprimeret luftstrøm for at styre aktuatorhastigheden, hvilket gør den afgørende for ethvert automatiseret system, der kræver præcis bevægelsestid. I modsætning til deres hydrauliske modstykker skal disse ventiler håndtere komprimerbar væskedynamik, hvor trykforhold og soniske strømningsforhold fundamentalt ændrer kontrolegenskaberne.

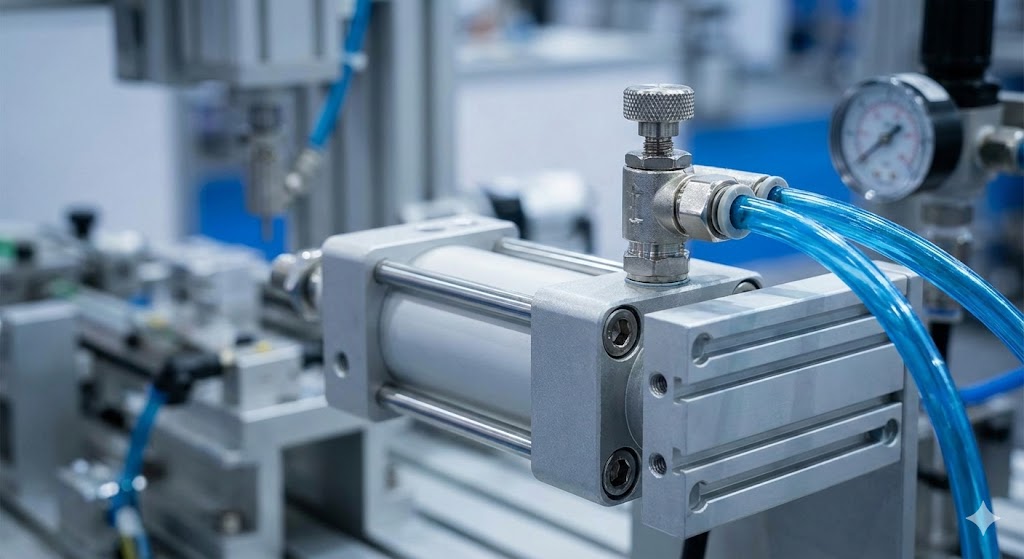

Sådan fungerer pneumatiske flowreguleringsventiler

Den grundlæggende funktion involverer at skabe en variabel begrænsning i luftvejen. Når komprimeret luft passerer gennem den indsnævrede åbning, omdannes trykenergi til kinetisk energi, hvilket producerer et trykfald, der reducerer nedstrøms flowhastighed. Men trykluft opfører sig anderledes end ikke-komprimerbare væsker, hvilket introducerer kompleksiteter, der påvirker kontrolstabiliteten.

Komprimerbare flowkarakteristika

Når luft strømmer gennem en restriktion, bestemmer forholdet mellem opstrømstryk ($P_1$) og nedstrømstryk ($P_2$) strømningsregimet. Ved moderate trykfald stiger flowet proportionalt med trykforskellen. Men når trykforholdet $P_2/P_1$ falder til under en kritisk værdi (typisk omkring 0,528 for luft), når strømningshastigheden ved halsen lokal lydhastighed. Denne tilstand, kaldet choked flow eller sonic flow, repræsenterer en fundamental grænse.

I choked flow øger en yderligere reduktion af nedstrømstrykket ikke længere masseflowhastigheden. Strømmen er effektivt "maksimeret" med lydens hastighed gennem den åbningsstørrelse. Dette fysiske fænomen giver iboende stabilitet i pneumatiske systemer.

ISO 6358 Flow Rating Standard

Traditionelle hydrauliske Cv-værdier kommer til kort for pneumatiske applikationer, fordi de er baseret på inkompressibel vandstrøm. ISO 6358-standarden adresserer dette med to parametre:

• Sonisk ledningsevne (C):Maksimal flowkapacitet under chokede forhold, udtrykt i dm³/(s·bar).
• Kritisk trykforhold (b):Overgangspunktet mellem subsonisk og sonisk flow (typisk 0,2 til 0,5).

Flowligningerne baseret på disse parametre er:

For choked flow når $P_2/P_1 \le b$:

$$ Q = C \cdot P_1 \cdot K_t $$

For subsonisk flow, når $P_2/P_1 > b$:

$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$

Hvor $K_t$ er temperaturkorrektionsfaktoren.

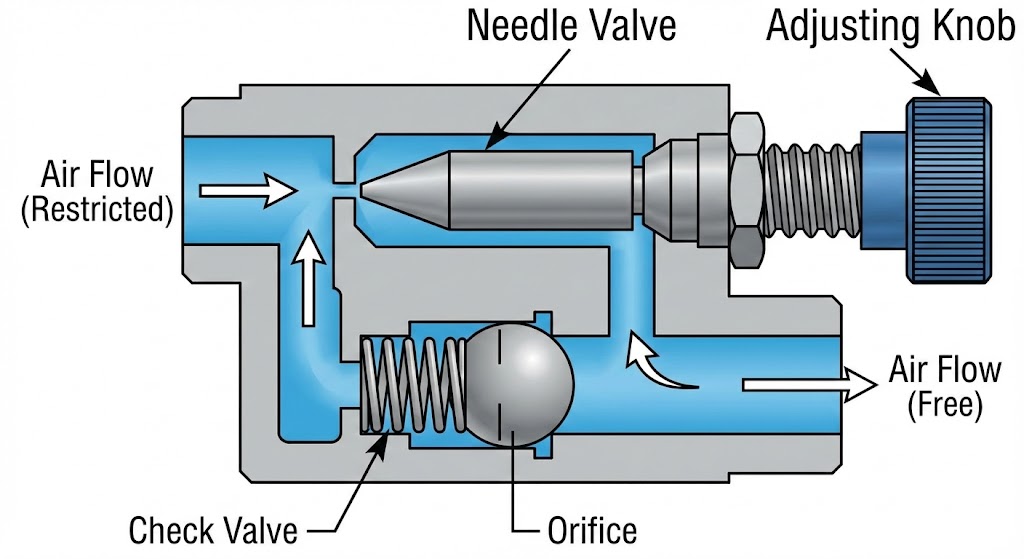

Intern konstruktion og komponenter

En typisk hastighedsregulator kombinerer to funktioner i et kompakt hus: drosling og retningskontraventil.

Materialer til ventilhus:Valget afhænger af miljøet. Messing med nikkelbelægning tjener generelle fabriksbehov, mens anodiseret aluminium reducerer vægten. Rustfrit stål (304/316) er essentielt til områder med afvaskning, og ingeniørplast (PBT) tilbyder omkostningseffektive letvægtsløsninger.

Nåleventil design:Design af høj kvalitet anvender gevind med fin stigning (10-15 omdrejninger) til præcis kontrol i området 10-50 mm/s. Tilspidsningsvinklen påvirker den karakteristiske kurve – lineære tilspidsninger giver proportionale ændringer, mens lige procentvise spidser giver finere kontrol ved lave åbninger.

Kontrolventilkonfiguration:Den integrerede kontraventil tillader frit flow i omvendt rækkefølge. Læbetætningstyper er kompakte, men kan lække ved lavt tryk; kugle- eller tallerkentyper giver strammere afspærring, men kræver mere plads.

Meter-In vs Meter-Out kontrolstrategier

Installationspositionen påvirker grundlæggende systemets adfærd. Denne sondring forårsager flere feltproblemer end noget andet aspekt af pneumatisk flowkontrol.

Måler-out kontrol (udstødningsbegrænsning)

I denne konfiguration tillader kontraventilen frit flow ind i cylinderen, mens nålen begrænser udstødningsluften, der forlader det modsatte kammer. Arbejdsprincippet skaber en trykpude. Når stemplet bevæger sig, skaber udblæsningsluften modtryk, hvilket forbedrer stivheden og forhindrer stick-slip.

Meter-In Control (forsyningsbegrænsning)

Her begrænser nålen indgående luft, mens udstødningen ventilerer frit. Dette fører ofte til ustabil bevægelse ("ryk"), fordi forsyningskammertrykket falder, når volumen øges, hvilket får stemplet til at gå i stå, indtil trykket genopbygges.

Sammenligning af kontrolkarakteristika

Karakteristisk	Måler-ud (udstødning)	Meter-In (forsyning)
Bevægelsesglathed	Fremragende (forhindrer stick-slip)	Dårlig (tilbøjelig til at rykke)
Lasthåndtering	God dæmpning ved overløbsbelastning	Risiko for løbsk med tyngdekraftsbelastninger
Hastighedsstabilitet	Høj (pudeeffekt)	Variabel (afhænger af udbud)
Bedste applikationer	Dobbeltvirkende cylindre	Enkeltvirkende cylindre

Ventilvalg og dimensioneringsproces

Korrekt dimensionering forhindrer underdimensionerede ventiler, der begrænser aktuatorkraften, og overdimensionerede ventiler, der ofrer hastighedskontrolopløsning.

Start med at beregne det nødvendige flow baseret på cylinderspecifikationerne:

$$ Q = \frac{A \cdot L \cdot 60}{t} $$

Hvor $A$ er stempelareal (cm²), $L$ er slaglængde (cm), og $t$ er slagtid (sekunder).

Trykfald:Begræns trykfaldet over ventilen til 0,5-1,0 bar ved nominelt flow. Højere dråber spilder energi; ekstremt lave fald indikerer en overdimensioneret ventil med dårlig opløsning.

Installation og fejlfinding

Installer flowreguleringsventilen så tæt på cylinderporten som praktisk muligt. Lange slangeløb skaber komprimerbart volumen, der fungerer som en luftfjeder, nedbrydende respons.

Indledende justering:Begynd med nålen 3-4 omgange åben. Hvis der opstår stick-slip, skal du kontrollere målerens kontrol. Hvis bevægelsen er for hurtig, lukkes gradvist i intervaller om kvart omgang.

Almindelige fejlfindingsscenarier

Symptom	Sandsynlig årsag	Løsning
Rykkende bevægelse (stick-slip)	Måler-ind kontrol på dobbeltvirkende cylinder	Genkonfigurer til måler-out
Hastighedsændringer midt i slaget	Udsving i forsyningstryk	Installer dedikeret regulator
Ingen hastighedskontrol	Forurening eller knækket nål	Efterse filteret; udskift ventil
Cylinder driver efter stop	Kontrolventil intern lækage	Udskift ventil; kontrollere forurening

Vedligeholdelse og levetid

Pneumatiske flowreguleringsventiler kvalificeres som komponenter med lav vedligeholdelse, men regelmæssig inspektion forhindrer uventede fejl.

Efterhånden som industrielle systemer udvikler sig, tilpasser pneumatisk flowkontrol sig ved at inkorporere sensorer og netværkstilslutning. Mens nye elektriske aktuatorer tilbyder præcision, forbliver pneumatik overlegen til højhastigheds-, kortslagsapplikationer, eksplosive atmosfærer og udvaskningsmiljøer, hvor robust overbelastningstolerance er påkrævet.
