Når hydrauliske systemer har brug for pålidelig lastholder og lækagefri isolering, henvender ingeniører sig ofte til kontraventilsandwichpladen Z2S 6 fra Bosch Rexroth. Denne pilotbetjente ventil har været en betroet komponent i industriel hydraulik siden 2013, der tilbyder ligetil installation og pålidelig ydeevne på tværs af forskellige applikationer.
Z2S 6 kontraventilsandwichpladen er designet til at passe mellem hydrauliske komponenter i en lodret stabel, hvilket sparer plads, samtidig med at den giver væsentlig flowkontrol. Det tillader frit flow i én retning, mens det blokerer omvendt flow, indtil et pilottryksignal udløser det. Denne enkle, men effektive mekanisme gør kontraventilsandwichpladen Z2S 6 særlig værdifuld i systemer, hvor belastninger skal forblive stationære i tomgangsperioder.
Forstå Z2S 6-designet

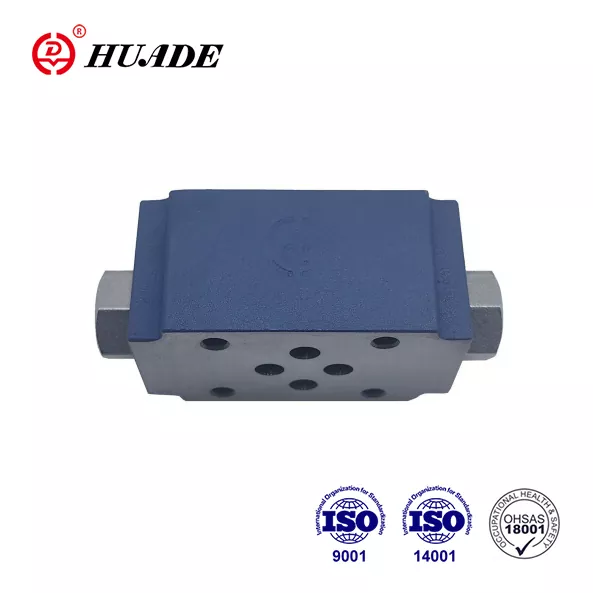

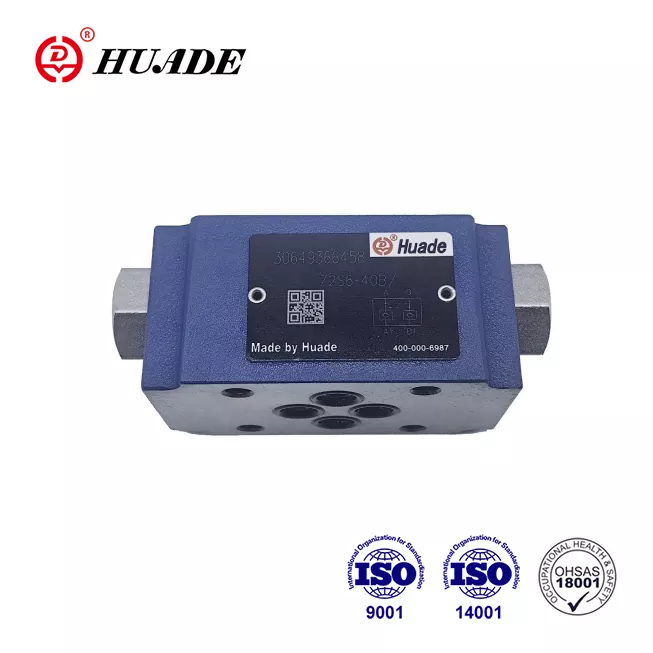

Kontraventilsandwichpladen Z2S 6 følger NG6-størrelsesstandarden, også kendt som størrelse 6 i hydraulisk terminologi. Denne standardisering betyder, at den matcher det monteringsmønster, der er specificeret i DIN 24340, ISO 4401-03-02-0-05 og NFPA T3.5.1 R2-2002 D03. Ingeniører sætter pris på denne kompatibilitet, fordi den gør det muligt for ventilen at integrere problemfrit med eksisterende hydrauliske systemer verden over.
Den grundlæggende betjening af Z2S 6 kontraventilsandwichpladen involverer en fjederbelastet stempel- og spolemekanisme. Væske strømmer frit fra udstyrssiden (porte A1 eller B1) til manifoldsiden (porte A2 eller B2). Når trykket forsøger at vende retningen, lukker ventilen tæt med nul lækage. Åbning af den blokerede ventil kræver pilottryk ved udpegede kontrolporte, som mekanisk forskyder de interne komponenter for at tillade omvendt flow.
Bosch Rexroth tilbyder kontraventilsandwichpladen Z2S 6 i flere konfigurationer. Standardversionen blokerer både A- og B-kanaler. Enkeltkanalsvarianter (Z2S 6 A eller Z2S 6 B) isolerer kun én port, hvilket giver designere mere fleksibilitet i kredsløbsdesign. Ventilhuset måler cirka 11 mm tykt i standardkonfigurationer, selvom specielle versioner med præ-åbningsfunktioner strækker sig til 21,5 mm.
Tekniske specifikationer, der betyder noget
Kontraventilens sandwichplade Z2S 6 håndterer tryk op til 315 bar (4.568 psi), når den bruges sammen med mineraloliebaserede hydraulikvæsker. Flowkapaciteten når op på 60 liter i minuttet, hvilket passer til de fleste industrielle applikationer. Disse tal repræsenterer testet ydeevne med HLP 46-olie ved 40°C, standardreferencebetingelsen for hydrauliske komponenter.
Revnetryk er den kraft, der er nødvendig for at åbne ventilen for frit flow. Z2S 6 kontraventilsandwichpladen fås i tre revnetryksmuligheder: 1,5 bar, 3 bar eller 6 bar. Lavere revnetryk giver en mere følsom reaktion, mens højere indstillinger giver en fastere lukning mod systemvibrationer. Valget afhænger af dine specifikke kredsløbskrav og arten af dine hydrauliske belastninger.
Temperaturtolerancen varierer med tætningsmaterialet. Standard NBR-tætninger fungerer fra -30°C til +80°C og dækker de fleste industrielle miljøer. Til applikationer, der involverer høje temperaturer eller aggressive væsker, forlænger FKM-tætninger den nedre grænse til -20°C, mens den samme øvre grænse bevares. Kontraventilens sandwichplade Z2S 6 rummer også biologisk nedbrydelige hydraulikvæsker (HETG- og HEES-typer) og brandbestandige væsker, selvom vandbaserede HFC-væsker kræver trykbegrænsning til 210 bar.
Væskeviskositet kan variere fra 2,8 til 500 mm²/s uden at påvirke ventildriften. Dette brede udvalg betyder, at kontraventilsandwichpladen Z2S 6 fungerer korrekt, uanset om din hydraulikolie er tynd af varme eller tyk fra kolde opstartsforhold. Ventilen bevarer sin tætningsintegritet over hele dette viskositetsspektrum.
Hvor Z2S 6 kontraventilsandwichpladen udmærker sig
Pressemaskiner er stærkt afhængige af kontraventilens sandwichplade Z2S 6 for at forhindre belastningsdrift. Når en presse holder materiale mellem cyklusser, vil enhver cylinderbevægelse ødelægge arbejdsemnet. Den nul-lækage blokering af Z2S 6 holder stemplet præcis, hvor operatøren placerer den, selv under længere pauser. Denne pålidelighed eliminerer behovet for konstant pumpetryk for at opretholde positionen, hvilket sparer energi og reducerer varmeudviklingen.
Løfteudstyr byder på lignende udfordringer. En hydraulisk lift, der understøtter en last, kan ikke tolerere gradvis nedstigning på grund af intern lækage. Kontraventilens sandwichplade Z2S 6 isolerer løftecylinderen fuldstændigt og sikrer, at belastninger forbliver hævet, indtil operatøren bevidst sænker dem. Denne sikkerhedsfunktion er især vigtig i applikationer, hvor folk arbejder under forhøjede platforme eller køretøjer.
Automatiserede produktionslinjer nyder godt af det kompakte design af Z2S 6 kontraventilsandwichpladen. Moderne automatisering kræver mange aktuatorer, der arbejder i koordinerede sekvenser, ofte på trange pladser. Sandwichpladedesignet gør det muligt for flere ventiler at stable lodret på en enkelt manifold, hvilket minimerer fodaftrykket og bibeholder fuld funktionalitet for hvert kredsløb. Denne pladseffektivitet omsættes direkte til mere kompakte maskindesigns.
Foråbningsvarianterne af kontraventilsandwichpladen Z2S 6 løser et specifikt problem i højcyklusapplikationer. Når en blokeret ventil pludselig udløses under fuldt systemtryk, skaber den hurtige flowændring hydraulisk stød. SO55- og SO150-versionerne inkorporerer præ-åbningskredsløb, der gradvist reducerer det indespærrede tryk før fuld frigivelse. Denne blide overgang reducerer støj, minimerer komponentslid og forlænger systemets levetid i applikationer med hyppige start-stop-cyklusser.
Installationsovervejelser
Montering af kontraventilens sandwichplade Z2S 6 kræver opmærksomhed på overfladens planhed. Tilpasningsfladerne på din manifold eller bundplade skal opnå en ruhed på Ra 0,01/100 mm eller bedre. Denne glatte finish sikrer korrekt tætning uden at overspænde monteringsboltene. De fleste producenter specificerer M5-skruer med indvendige hoveder (ISO 4762) eller 10-24 UNC-gevind til nordamerikanske applikationer.
Bolts drejningsmoment afhænger af antallet af komponenter i din stak. En simpel to-lags samling bruger lavere drejningsmoment end en kompleks manifold med flere ventiler. Bosch Rexroth leverer momenttabeller i deres dokumentation, men typiske værdier for M5-skruer spænder fra 5 til 7 Nm. Nøglen er ensartet tilspænding i et krydsmønster for at fordele klemkraften jævnt over tætningsfladerne.
Kontraventilsandwichpladen Z2S 6 kan installeres i enhver retning, selvom lodret stabling er mest almindelig. Vandret eller vinklet montering fungerer fint, hvis dit maskinlayout kræver det. Bare sørg for, at monteringsoverflader forbliver korrekt understøttet, og at portforbindelser flugter med dine hydrauliske ledninger. Ventilens indvendige design afhænger ikke af tyngdekraften, så ydeevnen forbliver ensartet uanset position.
Hydrauliske kredsløbsdesignere bør tage højde for pilotkontrolkravene ved planlægning af installationer. Standard Z2S 6 versioner bruger internt pilottryk fra selve den blokerede port. Specielle varianter som SO40 tilføjer eksterne G1/4 kontrolporte til uafhængige pilotsignaler. SO60-versionen dræner pilottrykket til tankporten, hvilket hjælper i kredsløb, hvor blokeret tryk ikke bør påvirke andre komponenter. Forståelse af disse kontrolmuligheder hjælper dig med at vælge den rigtige kontraventil sandwichplade Z2S 6 variant til din specifikke anvendelse.
Vedligeholdelse og fejlfinding
Kontraventilens sandwichplade Z2S 6 kræver minimal vedligeholdelse under normale driftsforhold. Regelmæssig inspektion hver 12. til 24. måned fanger potentielle problemer, før de forårsager systemfejl. Tjek for ekstern lækage omkring monteringsoverfladerne, og kontroller, at pilotkontrolledningerne forbliver uhindrede. Kontaminering er den primære fjende af enhver hydraulisk ventil, så opretholdelse af korrekt væskerenhed i henhold til ISO 4406 klasse 20/18/15 beskytter Z2S 6 kontraventilsandwichpladen mod for tidligt slid.
Hvis dit system oplever for kraftigt koblingschok, når ventilen udløses, kan du overveje at opgradere til en version før åbning. SO55-varianten giver moderat dæmpning, mens SO150 tilbyder mere gradvis trykreduktion. Denne modifikation eliminerer ofte støjklager og reducerer stress på tilsluttede komponenter uden at kræve større kredsløbsredesign.
Lækage forbi en kontraventilsandwichplade Z2S 6 indikerer normalt forureningsskader på tætningsfladerne. Faste partikler kan indlejres i det bløde tætningsmateriale eller ridse metalsædets overflader. Demontering og rengøring genopretter nogle gange funktionen, men udskiftning er ofte mere økonomisk i betragtning af de relativt lave omkostninger ved disse komponenter. Når du udskifter tætninger, skal du altid bruge originale Bosch Rexroth-dele, der er specificeret til din ventils modelnummer for at sikre korrekt pasform og materialekompatibilitet.
Pilotkontrolfejl viser sig som en manglende evne til at frigive det blokerede flow. Dette problem stammer typisk fra affald, der blokerer de små pilotpassager eller fra forkert pilottrykforsyning. Kontraventilens sandwichplade Z2S 6 kræver tilstrækkeligt pilottryk for at overvinde både revnetrykket og ethvert indespærret belastningstryk. Bekræft, at din pilotkilde leverer tilstrækkeligt flow og tryk til pålidelig drift. I systemer med lange pilotlinjer kan du overveje at tilføje en pilotakkumulator for at give hurtig respons.
Køb af kontraventilsandwichpladen Z2S 6
Prisen for kontraventilsandwichpladen Z2S 6 varierer med konfiguration og købskilde. Standardmodeller som R900347495 varierer typisk fra $150 til $300 USD. Foråbningsversioner og specielle tætningsmaterialer øger basisomkostningerne. Autoriserede forhandlere tilbyder ægte Bosch Rexroth-komponenter med fabriksgaranti og teknisk support.
Bosch Rexroths officielle butik giver det mest omfattende udvalg og direkte producentsupport. Deres hjemmeside indeholder detaljerede specifikationer, CAD-modeller og kompatibilitetsoplysninger for Z2S 6 kontraventilsandwichpladen. Ingeniører sætter pris på den tekniske dokumentation, der er tilgængelig for download, som inkluderer tryk-flow-kurver og måltegninger.
Regionale distributører opretholder ofte lokalt lager for hurtigere levering. [BuyRexroth.com](http://buyrexroth.com/) betjener onlinekøbere med konkurrencedygtige priser og hurtig forsendelse på almindelige konfigurationer. Leader Hydraulics fokuserer på asiatiske markeder med lokalt lager og support. PHA-Auto i Thailand leverer regional ekspertise til sydøstasiatiske installationer. Disse forhandlere forstår kontraventilens sandwichplade Z2S 6 grundigt og kan anbefale den rigtige variant til din specifikke anvendelse.
Massekøb kvalificerer til mængderabat hos de fleste leverandører. Hvis din produktion kræver flere Z2S 6 kontraventilsandwichpladeenheder, afslører det ofte bedre priser at anmode om et tilbud på dit samlede behov end at bestille individuelt. Nogle forhandlere bytter også ventilen med monteringsbeslag og tætninger til reducerede pakkepriser.
Generiske alternativer findes til lavere prisniveauer, som nogle gange forekommer under $100. Disse klonprodukter kan fysisk passe til monteringsmønsteret, men materialekvalitet og fremstillingstolerancer lever ofte ikke op til Rexroth-standarderne. Til ikke-kritiske applikationer eller midlertidig test kan billigere alternativer være tilstrækkelige. Systemer, der kræver pålidelig langtidsydelse, retfærdiggør imidlertid investeringen i ægte kontraventil sandwichplade Z2S 6 komponenter.
Bestillingskoder forklaret
At forstå Bosch Rexroths bestillingskode hjælper dig med at specificere præcis den kontraventilsandwichplade Z2S 6-variant, du har brug for. Formatet følger dette mønster: Z2S 6 [blokeringskonfiguration] [revnetryk] 6X [overfladebehandling] [tætningsmateriale] [positioneringsfunktioner] [særlige muligheder].
Blokeringskonfigurationen bestemmer, hvilke porte ventilen isolerer. En tankestreg uden bogstav betyder, at både A- og B-kanal blokerer. Bogstavet A betyder kun A-kanalen blokerer, mens B flyder frit. Bogstavet B vender denne ordning om. Denne fleksibilitet giver kredsløbsdesignere mulighed for at isolere specifikke aktuatorporte uden at påvirke andre i samme manifold.
Sprækketrykkoder er simple tal: 1 for 1,5 bar, 2 for 3 bar og 3 for 6 bar. Dette valg påvirker, hvor meget tryk der opbygges, før frit flow begynder. 6X-betegnelsen angiver størrelse 6-komponentserien, som forbliver konstant for alle standard kontraventilsandwichplade Z2S 6-modeller.
Overfladebehandling fremstår som J50 til passiverede rustfrie overflader, der modstår korrosion i barske miljøer. Standardversioner udelader denne kode. Tætningsmateriale vises som V for FKM ved behov; ellers forstås standard NBR tætninger. Positioneringsmuligheder omfatter /60 til lokalisering af huller og /62 for huller plus dyvelstifter, selvom stifter skal bestilles separat med varenummer R900005694.
Særlige funktionskoder angiver avancerede funktioner. SO40 tilføjer eksterne G1/4 kontrolporte til uafhængige pilotsignaler. SO55 og SO150 muliggør præ-åbningskredsløb med forskellige tidskarakteristika. SO60 leder pilotafløb til tankporten. Disse specielle varianter af kontraventilsandwichpladen Z2S 6 imødekommer specifikke kredsløbskrav, som standardmodeller ikke kan imødekomme.
Sammenligning af alternativer
Andre producenter producerer hydrauliske kontraventiler, der konkurrerer med Z2S 6 kontraventilsandwichpladen. Parkers D1VW-serie tilbyder lignende funktionalitet med patronkonstruktion. Disse ventiler håndterer lidt højere tryk (350 bar) og flow (80 l/min), hvilket betyder noget i tunge applikationer. Patrondesignet kræver dog anderledes manifoldforberedelse sammenlignet med sandwichpladeformatet, der gør Z2S 6 så alsidig.
Eaton leverer PVQ-kontraventiler, der matcher Z2S 6-funktionerne til noget lavere omkostninger. Trykværdier når 345 bar med flow omkring 50 l/min. Til applikationer, hvor den let reducerede flowkapacitet er tilstrækkelig, er Eaton-ventiler et levedygtigt alternativ. Kontraventilsandwichpladen Z2S 6 bevarer fordele med hensyn til tilgængelighed og dokumentation, især til internationale projekter, hvor Rexroths globale tilstedeværelse forenkler indkøb og support.
Generiske klonventiler frister købere med priser under $100, nogle gange når så lavt som $50. Disse produkter passer fysisk til NG6 monteringsmønstre, hvilket gør dem mekanisk kompatible med systemer designet til Z2S 6 kontraventil sandwichplade. Imidlertid påvirker materialekvalitet og præcisionsfremstilling direkte pålidelighed og levetid. Klonventiler udviser ofte højere intern lækage, inkonsekvente revnetryk og kortere levetid. De tjener tilstrækkeligt til test, prototyping eller ikke-kritiske backup-applikationer, men produktionssystemer drager fordel af ægte komponenter.
Kontraventilsandwichpladen Z2S 6 skiller sig ud i integrerede Bosch Rexroth-systemer, hvor andre ventiler, pumper og styringer kommer fra samme producent. Komponentkompatibilitet er sikret, dokumentationen er omfattende, og teknisk support forstår hele systemet. Denne økosystemfordel opvejer ofte små prisforskelle, når man bygger professionelle hydrauliske installationer.
Real-World Performance
Industrielle brugere rapporterer konsekvent pålidelig drift fra kontraventilsandwichpladen Z2S 6 på tværs af forskellige applikationer. CNC maskinbyggere integrerer disse ventiler i hydrauliske kredsløb, der styrer værktøjsfastspænding og delpositionering. Nuldriftskarakteristikken sikrer, at bearbejdningsnøjagtigheden ikke kompromitteres under cykluspauser. Maskinværksteder, der kører 24 timer i døgnet, værdsætter især den ensartede ydeevne, der kræver minimal indgriben.
Entreprenørudstyrsproducenter specificerer Z2S 6-varianter i stabilisatorkredsløb og bompositioneringssystemer. Mobil hydraulik står over for udfordrende forhold, herunder vibrationer, ekstreme temperaturer og forureningseksponering. Kontraventilsandwichpladen Z2S 6 opfylder disse krav, samtidig med at den bevarer den lille størrelse, der er afgørende i mobile applikationer med begrænset plads. Brandsikker væskekompatibilitet udvider dets anvendelse til underjordisk mineudstyr, hvor sikkerhedsbestemmelser påbyder HFC-hydraulikvæsker.
Automatiserede samlebånd demonstrerer værdien af præ-åbning Z2S 6 varianter. Systemer, der cykler flere gange i minuttet, genererer betydelige hydrauliske stød under hver overgang. Ingeniører rapporterer mærkbar støjreduktion og jævnere drift efter eftermontering af standard kontraventilsandwichplade Z2S 6 enheder med SO55 præ-åbningsversioner. Denne opgradering forlænger ofte levetiden for tilsluttede komponenter ved at reducere stressspidser i hele kredsløbet.
Hydrauliske kraftenheder i industrianlæg bruger Z2S 6-ventiler til at isolere akkumulatorbanker og skabe uafhængige trykzoner. Det kompakte sandwichdesign tillader komplekse manifoldsamlinger, der ville være upraktiske med større, mindre standardiserede komponenter. Vedligeholdelsesteknikere værdsætter den modulære karakter af disse installationer, hvor individuelle kontraventil sandwichplade Z2S 6 enheder kan udskiftes uden at forstyrre tilstødende komponenter.
Tekniske ressourcer og support
Bosch Rexroth leverer omfattende dokumentation for kontraventilsandwichpladen Z2S 6 gennem deres onlineportal. Det primære referencedokument, RE 21548, indeholder komplette specifikationer, ydeevnekurver og måltegninger. Denne PDF forbliver frit tilgængelig til download, hvilket sikrer, at ingeniører over hele verden kan få adgang til nøjagtige oplysninger, når de designer hydrauliske systemer.
CAD-modeller i flere formater understøtter digitale design-workflows. STEP- og IGES-filer importeres direkte til almindelig mekanisk designsoftware, hvilket muliggør korrekt kontrol af frirum og hydraulisk linjeføring. Disse modeller afspejler de nøjagtige dimensioner af kontraventilens sandwichplade Z2S 6, hvilket eliminerer gætværk og reducerer designfejl, der kan opstå under fysisk installation.
Teknisk support fra Bosch Rexroth hjælper med at løse specifikke applikationsspørgsmål. Deres ingeniører kan anbefale den optimale Z2S 6-variant til usædvanlige driftsforhold eller hjælpe med at fejlfinde ydeevneproblemer i eksisterende installationer. Regionale kontorer opretholder kendskab til lokale væskestandarder og miljøkrav, hvilket sikrer, at rådgivning tager højde for regionale variationer i hydraulisk praksis.
Distributørens tekniske personale yder ofte frontlinjesupport til kontraventilsandwichpladen Z2S 6. Mange distributører beskæftiger erfarne hydrauliske teknikere, som forstår både produktet og de almindelige applikationsudfordringer. Denne lokale ekspertise kan være særlig værdifuld under den første idriftsættelse af systemet eller ved diagnosticering af uventet adfærd i komplekse kredsløb.
Online fællesskaber og fora diskuterer praktiske erfaringer med hydrauliske komponenter, herunder Z2S 6. Disse samtaler afslører virkelige løsninger på almindelige problemer og fremhæver nogle gange udokumenterede tips fra erfarne brugere. Selvom uformelle kilder ikke bør erstatte officiel dokumentation, giver de nyttig kontekst om, hvordan kontraventilsandwichpladen Z2S 6 fungerer på tværs af forskellige industrier og applikationer.
At træffe det rigtige valg
Valg af den passende kontraventil sandwichplade Z2S 6 variant starter med at forstå dine systemkrav. Beregn det maksimale tryk, dit kredsløb vil opleve, og bekræft, at det forbliver inden for 315 bar for mineralolie eller 210 bar for vandbaserede væsker. Mål forventede strømningshastigheder for at bekræfte, at de forbliver under 60 l/min. Disse grundlæggende kontroller sikrer, at ventilen kan håndtere dine driftsforhold uden forringelse af ydeevnen.
Overvej, om din applikation har gavn af præ-åbningsfunktioner. Systemer med hyppig cykling, følsomme belastninger eller støjproblemer retfærdiggør ofte de beskedne meromkostninger ved SO55- eller SO150-varianter. De glattere overgange, de giver, reducerer belastningen på hele det hydrauliske system, hvilket potentielt forhindrer fejl i andre komponenter. Til applikationer, der holder belastninger i længere perioder med sjældne frigivelser, fungerer standard kontraventilsandwichplade Z2S 6-modeller perfekt.
Valg af tætningsmateriale afhænger af din hydrauliske væske og temperaturmiljø. Standard NBR-tætninger rummer konventionelle mineralolier og de fleste biologisk nedbrydelige væsker inden for området -30°C til +80°C. Hvis din applikation involverer højere temperaturer, aggressive væsker eller hyppig udsættelse for kolde omgivelser, giver FKM-tætninger bedre holdbarhed. Kontraventilens sandwichplade Z2S 6 med V-betegnelse inkluderer disse opgraderede tætninger.
Budgetovervejelser balancerer startomkostninger mod langsigtet pålidelighed. Ægte Bosch Rexroth-komponenter koster mere på forhånd, men leverer forudsigelig ydeevne over mange år. Generiske alternativer sparer penge i starten, men kan kræve hyppigere udskiftning. Til kritiske applikationer, hvor uventede fejl forårsager produktionstab, retfærdiggør den dokumenterede pålidelighed af Z2S 6 kontraventilsandwichpladen prisen. For mindre kritiske backup-kredsløb eller midlertidige installationer kan billigere alternativer give økonomisk mening.
Konklusion
Kontraventilsandwichpladen Z2S 6 repræsenterer en moden, velafprøvet løsning til hydraulisk lastholding og flowkontrol. Dens standardiserede design, pålidelige drift og omfattende konfigurationsmuligheder gør den velegnet til forskellige industrielle applikationer. Uanset om du har brug for enkel lækagefri blokering eller sofistikeret kontrol før åbning, findes der en Z2S 6-variant, der matcher dine krav.
At forstå de tekniske specifikationer hjælper dig med at vælge den rigtige model og undgå kompatibilitetsproblemer. Korrekt installation sikrer lang levetid og problemfri drift. Regelmæssig vedligeholdelse fanger problemer tidligt, mens adgang til originale reservedele og teknisk support beskytter din investering. Kontraventilsandwichpladen Z2S 6 fortsætter med at betjene hydrauliske systemer over hele verden, hvilket beviser, at ligetil konstruktion kombineret med kvalitetsfremstilling skaber komponenter, der simpelthen fungerer.
