Når du arbejder med hydrauliske systemer, kan valget af den rigtige retningsreguleringsventil gøre eller ødelægge din drift. Bosch Rexroth 4WE 10 E retningsreguleringsventilen har fået sit ry som en pålidelig arbejdshest i industrielle applikationer, og der er gode grunde til, at ingeniører bliver ved med at vende tilbage til den.
Hvad gør 4WE 10 E retningsreguleringsventil speciel

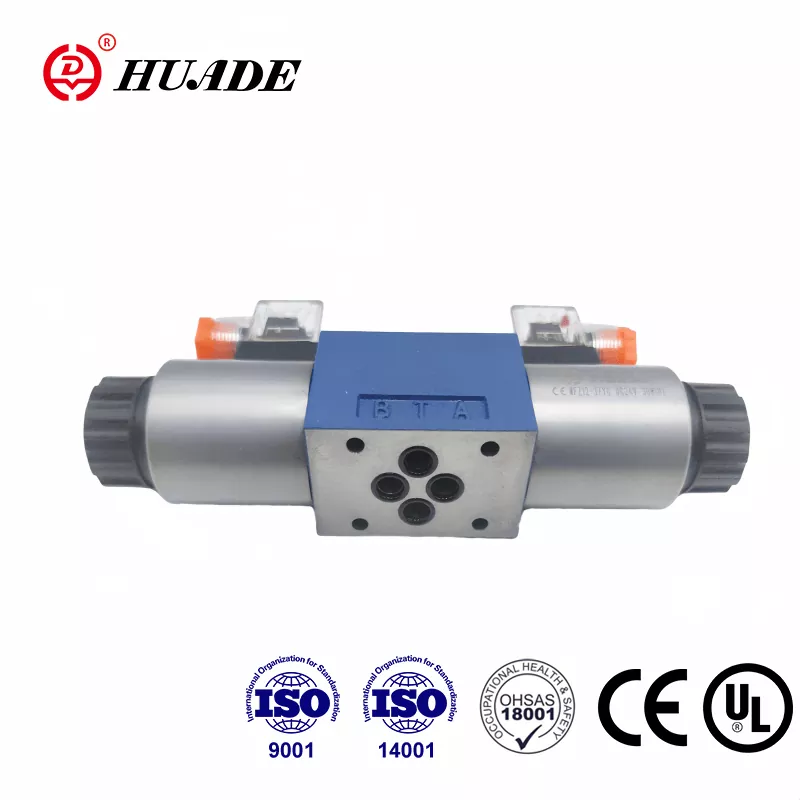

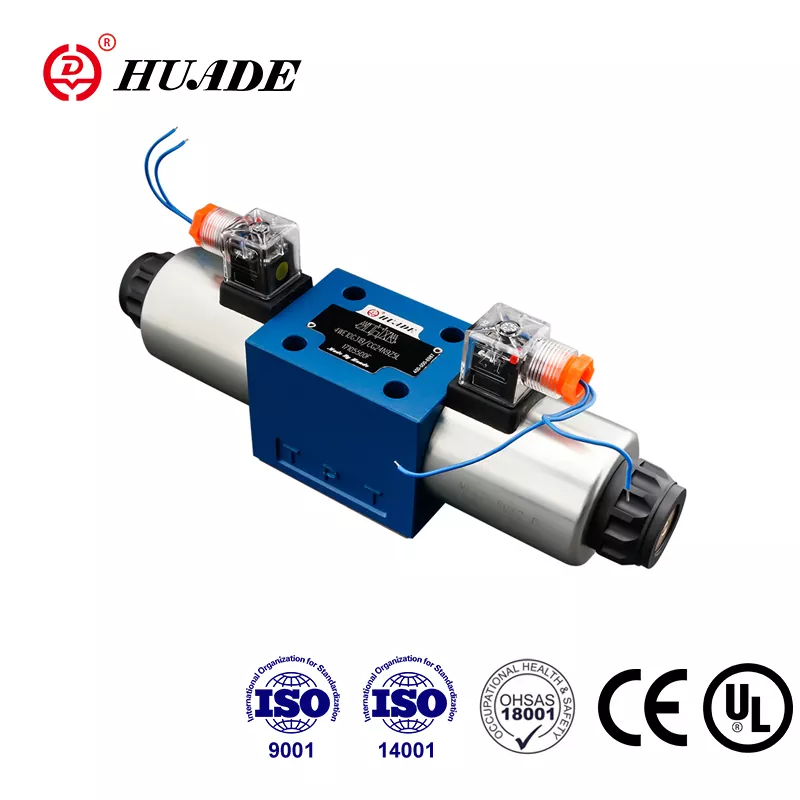

Rexroth 4WE 10 E er en direkte virkende magnetventil, der styrer, hvordan hydraulikvæske bevæger sig gennem dit system. Tænk på det som en trafikleder til din hydraulikolie. Den fortæller væsken, hvor den skal gå, hvornår den skal stoppe, og hvilken vej den skal tage. Denne særlige ventil bruger elektromagnetiske spoler til at flytte en intern spole, som derefter omdirigerer flowet for at få dine hydrauliske cylindre eller motorer til at bevæge sig præcis, som du har brug for dem.
Det, der adskiller denne retningsreguleringsventil, er dens lukkede center-design, markeret med det "E" i navnet. Når ventilen sidder i sin neutrale position, forbliver alle porte blokerede. Din hydrauliske aktuator holder sin position uden at drive, hvilket betyder meget, når du løfter tunge byrder eller skal holde noget helt stille.
Opdeling af modelnummeret
Navnet 4WE 10 E fortæller dig alt om, hvad denne ventil gør. "4" betyder, at den har fire porte til at forbinde dine hydrauliske ledninger. "WE" angiver, at det er en direkte virkende retningsreguleringsventil med magnetventil. "10" refererer til dens størrelse, som følger NG10-standarden, også kendt som CETOP 5 eller ISO 4401-05-04-0-05. Denne standardisering betyder, at Rexroth 4WE 10 E fysisk passer til enhver monteringsflade designet til NG10 ventiler, hvilket giver dig fleksibilitet, når du udskifter gammelt udstyr eller bygger nye systemer.
"E"-betegnelsen beskriver spolens konfiguration. I ventilverdenen repræsenterer forskellige bogstaver forskellige strømningsmønstre. E-typen holder alle porte lukket i midterpositionen, hvilket gør den ideel, når du skal holde en last stabil uden nogen bevægelse.
Tekniske muligheder, der betyder noget
4WE 10 E retningsreguleringsventilen håndterer alvorligt tryk. Den kan fungere ved op til 350 bar på hovedportene, hvilket svarer til omkring 5.075 pund pr. kvadrattomme. Det er nok til de fleste tunge industrielle applikationer, fra sprøjtestøbemaskiner til entreprenørudstyr.
Flowkapaciteten varierer afhængigt af, om du vælger jævnstrøm eller vekselstrøm. DC-versionen af denne Rexroth retningsreguleringsventil bevæger sig op til 160 liter i minuttet, mens AC-versionen maxer 120 liter i minuttet. Denne forskel eksisterer, fordi AC-spoler genererer mere varme, når ventilen forbliver aktiveret, så Bosch Rexroth begrænser flowet for at forhindre problemer med overophedning.
Responstid betyder noget, når du har brug for hurtige, præcise bevægelser. 4WE 10 E tænder på 45 til 70 millisekunder og udløses på 35 til 45 millisekunder, når der bruges jævnstrøm. Det er hurtigt nok til de fleste automatiserede produktionslinjer. Hvis du har brug for en endnu mere jævn drift, kan du tilføje valgfrie dæmpningsindsatser, der sænker skiftevirkningen for at reducere stød i dit system.
Sådan fungerer det lukkede center
E-type spolekonfiguration giver denne retningsreguleringsventil dens lastholdende evne. Billede tre positioner: center, venstre og højre. I midterpositionen lander indvendigt på spolen alle fire porte. Port P forbindes til din pumpe, port T går til din tank, og porte A og B forbindes til din aktuator. Når alt forbliver blokeret, kan olien, der er fanget i din cylinder, ikke slippe ud, så din last bliver præcis, hvor du efterlod den.
Aktiver "a"-spolen, og spolen skifter til venstre. Nu forbindes port P til port A, mens port B drænes til port T. Din aktuator forlænges. Skift til "b"-spolen, og spolen bevæger sig til højre og vender flowmønsteret om. Port P føder port B, mens port A vender tilbage til tanken og trækker din aktuator tilbage.
Dette lukkede center-arrangement fungerer perfekt til applikationer som løfteborde, klemmer og pressemaskiner, hvor positionsfastholdelse betyder mere end energieffektivitet. Afvejningen er, at din pumpe holder bygningstrykket, selv når intet bevæger sig, hvilket genererer varme og spilder energi. Du vil typisk parre denne Rexroth 4WE 10 E med en aflastningsventil for at beskytte dit system.
Real-World-applikationer
Fabrikationsanlæg bruger 4WE 10 E retningsreguleringsventilen på utallige måder. Sprøjtestøbemaskiner er afhængige af det til at styre formspændingen med præcision. Trykstøbeudstyr bruger det til at placere metaldele nøjagtigt. Entreprenørmaskiner drager fordel af dens evne til at holde skovl- og bompositioner på skråninger uden at drive.
Ventilen dukker også op i marineapplikationer, metalbearbejdningsudstyr og præcisionsfremstillingssystemer. Hver gang du har brug for en hydraulisk aktuator for at forblive belastet, leverer denne Rexroth-retningsreguleringsventil med lukket center-design den kontrol, du har brug for.
Installation og montering
4WE 10 E monteres direkte på en underplade, der matcher NG10-standarden. Denne modulære tilgang forenkler installation og udskiftning. Du kan stable yderligere ventiler ovenpå ved hjælp af manifoldblokke og bygge kompakte ventilsamlinger, der sparer plads og reducerer antallet af slanger og fittings, du har brug for.
Solenoiddesignet med våd anker giver praktiske fordele. Spolen sidder i olie, som hjælper med at sprede varmen og reducerer støj. Du kan rotere spolesamlingen 360 grader for at placere det elektriske stik, hvor det er mest bekvemt. Hvis en spole svigter, kan du udskifte den uden at dræne dit hydrauliske system, hvilket minimerer nedetiden.
Elektriske forbindelser følger DIN EN 175301-803-standarden, med beskyttelsesklassificeringer på IP65 eller IP67 afhængigt af din konfiguration. Spændingsmuligheder omfatter 12, 24, 110 og 230 volt for både jævnstrøm og vekselstrøm, med en tolerance på plus eller minus 10 procent.
Sammenligning med andre muligheder
Når du køber en retningsreguleringsventil i størrelsen NG10, vil du støde på alternativer fra Parker, Eaton og andre producenter. Parker D3W-serien tilbyder lignende tryk- og flowklassificeringer, men skifter langsommere, og det tager omkring 110 millisekunder at reagere. Eaton DG4V-5 matcher flowkapaciteten, men specificerer ikke dens cykelfrekvens så tydeligt.
Rexroth 4WE 10 E skiller sig ud med sin hurtigere responstid og højere cykelkapacitet. Den kan håndtere op til 15.000 koblingsoperationer i timen, hvilket gør den velegnet til højhastigheds automatiserede processer. Den justerbare dæmpningsmulighed giver dig også mere kontrol over, hvor hurtigt ventilen skifter, og hjælper dig med at finjustere dit systems adfærd.
Prisen varierer meget afhængigt af specifikationer og hvor du køber. Grundlæggende konfigurationer af denne Rexroth retningsreguleringsventil starter omkring $56, mens versioner med specielle belægninger, tilpasset spænding eller forbedrede tætninger kan overstige $1.200. Du finder dem gennem officielle Bosch Rexroth-distributører, industrielle forsyningshuse og online markedspladser. Når du køber, skal du kontrollere, at modelnummeret matcher dine krav nøjagtigt, og vær særlig opmærksom på spændingsværdien og spoletypen.
Holder den kørende
Den største fjende af enhver retningsreguleringsventil er forurening. Snavspartikler i din hydraulikolie får spolen til at sætte sig fast, hvilket fører til uregelmæssig drift eller fuldstændig fejl. 4WE 10 E har brug for oliefiltreret til 10 mikron, hvilket svarer til NAS 1638 Klasse 9 eller ISO 4406 20/18/15 renhedsniveauer.
Regelmæssig vedligeholdelse starter med overvågning af din olie. Tjek for misfarvning, hvilket indikerer overophedning eller oxidation. Test viskositeten med jævne mellemrum, fordi olie, der er for tynd eller for tyk, påvirker ventilens ydeevne. Udskift filtre efter tidsplanen, og overvej at installere trykmålere for at fange problemer tidligt.
Når denne Rexroth retningsreguleringsventil aktiveres, peger symptomer normalt på specifikke årsager. Hvis ventilen klæber, men fungerer, når du trykker på den manuelle tilsidesættelse, er forurening sandsynligvis. Brændte spoler på AC-versioner skyldes ofte overdreven flow, der får spolen til at sætte sig fast, mens den er spændt, og overophedes spolen. Eksterne lækager kommer typisk fra slidte tætninger, mens intern lækage viser sig som langsom, svampet aktuatorbevægelse.
Rengøring af ventilen kræver omhu. Fjern det fra systemet, adskil det forsigtigt, og rengør boringen og spolen med WD-40 eller et lignende opløsningsmiddel. Blæs passager ud med trykluft og inspicér for slitage eller skader. Udskift tætninger med det rigtige sæt til din ventilversion, og bemærk, at højtemperaturapplikationer kræver FKM-tætninger frem for standard NBR-gummi.
At træffe det rigtige valg
4WE 10 E retningsreguleringsventilen udmærker sig, når det er vigtigt at holde lasten. Dens lukkede center-design forhindrer drift, dens hurtige reaktion understøtter automatisering, og dens standardiserede montering forenkler installationen. Den modulære konstruktion giver dig mulighed for at bygge komplekse styrekredsløb i kompakte rum, og våd-armaturspolerne tilbyder lang levetid med minimal vedligeholdelse.
Overvej energiafvejningen. Den blokerede midterposition holder din pumpe belastet, selv når intet bevæger sig, hvilket genererer varme og forbruger strøm. Hvis energieffektiviteten opvejer positionsfastholdelse i din applikation, skal du se på J-type spoler, der aflæser pumpen i neutral. For applikationer, der kræver frit svæv, kan H-type open-center-konfigurationer muligvis fungere bedre.
Tilpas dit elektriske system til ventilen omhyggeligt. DC-versioner håndterer højere flow og reagerer hurtigere, hvilket gør dem til standardvalget til de fleste industrielle applikationer. AC-strøm fungerer fint til langsommere operationer, men husk at flowgrænsen på 120 liter pr. minut for at forhindre beskadigelse af spolen.
Rexroth 4WE 10 E har fortjent sin plads i industriel hydraulik gennem årtiers dokumenteret ydeevne. Dens kombination af højtryksevne, hurtig respons og pålidelige lasthold gør den til et solidt valg til krævende applikationer. Hold din olie ren, vælg den rigtige spolekonfiguration til dine behov, og denne retningsreguleringsventil vil levere mange års pålidelig service. Uanset om du udskifter en eksisterende ventil eller designer et nyt system, hjælper forståelsen af, hvad der får 4WE 10 E til at tikke, dig med at få mest muligt ud af dit hydrauliske udstyr.
