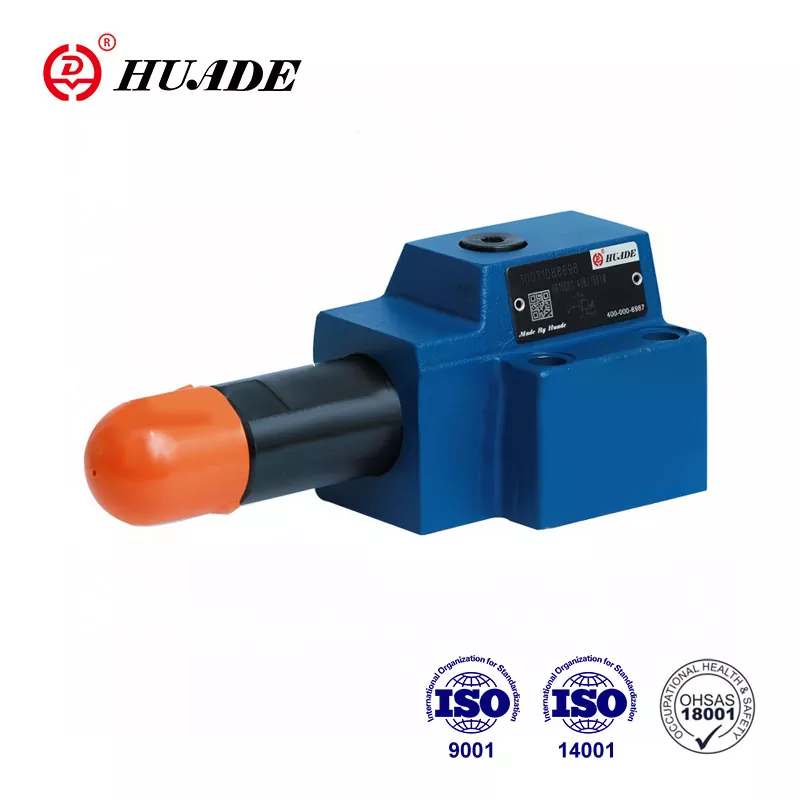

Type DR 10 DP er et trykreducerende ventil, der bruges til at kontrollere trykket. Det faktum, at Huade®-trykventiler kan erstatte de samme serieprodukter, der tilbydes af Rexroth, skyldes hovedsageligt det langsigtede samarbejde med Rexroth. Sammenlignet med andre lignende mærker er Huade® -produkter mere avancerede inden for teknologi og mere holdbare. Priserne på disse tryk, der reducerer ventilerne, er relativt billige. Fabrikken er en national nøglevirksomhed og har et højt omdømme i Kina.
|
Max.Operating Pressure (Port P) (MPA) |
op til 31,5 |
|
Maks. Sekundært tryk (Port A) (MPA) |
op til 2,5; op til 7,5; op til 15,0; op til 21,0; op til 31.5 |
|
Max.back -tryk (porte t (y)) (MPA) |
op til 16 |
|
Max.flow (l/min) |
op til 80 |
|
Trykvæskemineralolie |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Trykvæsketemperaturområde (℃) |
-30 til +80 |
|
Grad af forurening (um) |
Maksimal tilladt grad af forurening af væsken er til NAS 1638 klasse 9. |
|
Vægt (kg) |
ca. 3 |
Funktioner:
▶ Til montering af underplader
▶ 4 Tryk varierer
▶ 4 Indstilling af elementer
. Rotationsknap
. Hex. Hovedmuffe med beskyttende cap
. Låsbar roterende drejeknap med skala
. Rotationsknap med skala
▶ Med trykmålerport
▶ Valgfri ikke -returventil
▶ Porting mønster til DIN 24 340, form D, ISO 5781 og CETOP - RP 121H
Anvendelse:
Trykreducerende ventiltype DR 6 DP bruges til at reducere systemtrykket.
Ventiltypen DR 10 DP er en direkte betjent ventil på 3 -vejs design med en trykaflastningsfunktion på den reducerede trykside.
Trykindstilling er ved hjælp af trykindstillingselementet (1).
I hvile er ventilen normalt åben, og væske kan strømme uhindret fra port B til port A. Tryk i port A er også til stede i slutningen af spolen (2) via kontrollinie (4), der modsætter sig kompressionsfjederen (3). Når trykket i port A når trykniveauet, der er indstillet ved foråret (3), bevæger spole (2) sig til kontrolpositionen og holder trykket i porten en konstant.
Fluid til kontrol af ventilen er taget fra port A via kontrolboring.
Hvis trykket i port A stiger yderligere på grund af eksterne kræfter, flyttes spolen (2) endnu længere mod kompressionsfjederen (3).
Dette får en strømningssti til at åbnes over kontrollandet (5) i kontrolspolen (2) til tank (port y). Tilstrækkelig væske strømmer derefter til tank for at forhindre yderligere stigning i trykket.
Fjederkammeret (6) drænes til tank eksternt via Port Y.
En valgfri ikke -returventil (7) er tilgængelig for at tillade fri strømning fra port A til Port B.
En trykmålerforbindelse (8) tillader, at det sekundære tryk overvåges.
Struktur af DR10DP 1- 40B
Symboler på DR10 DP
