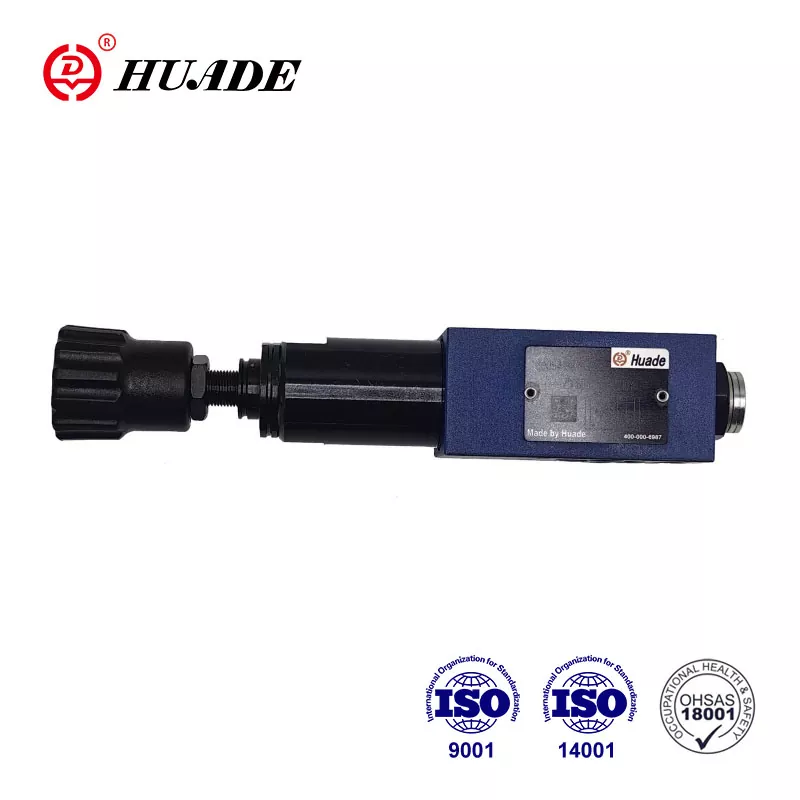

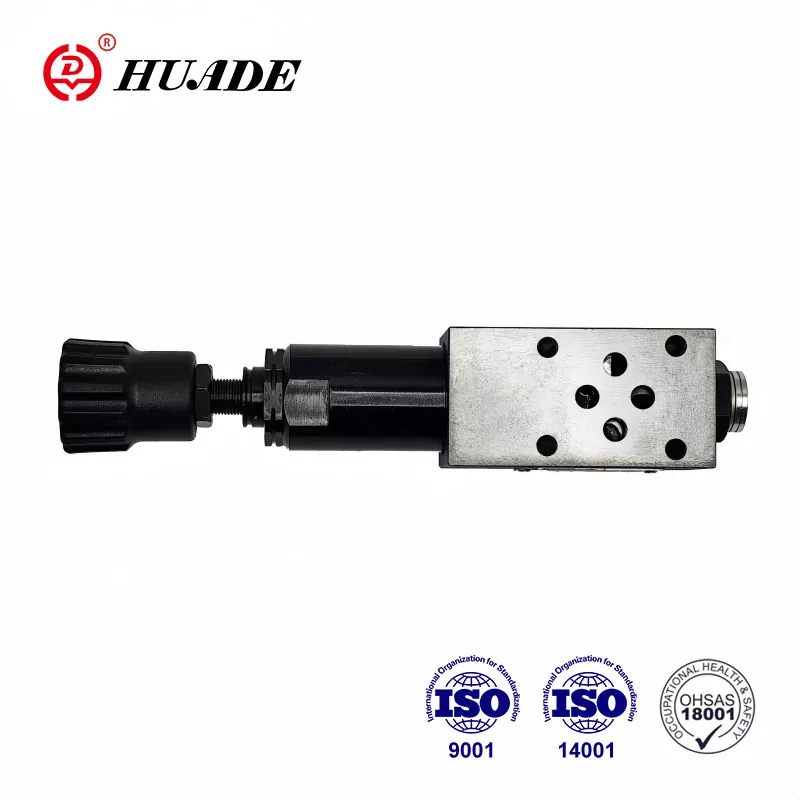

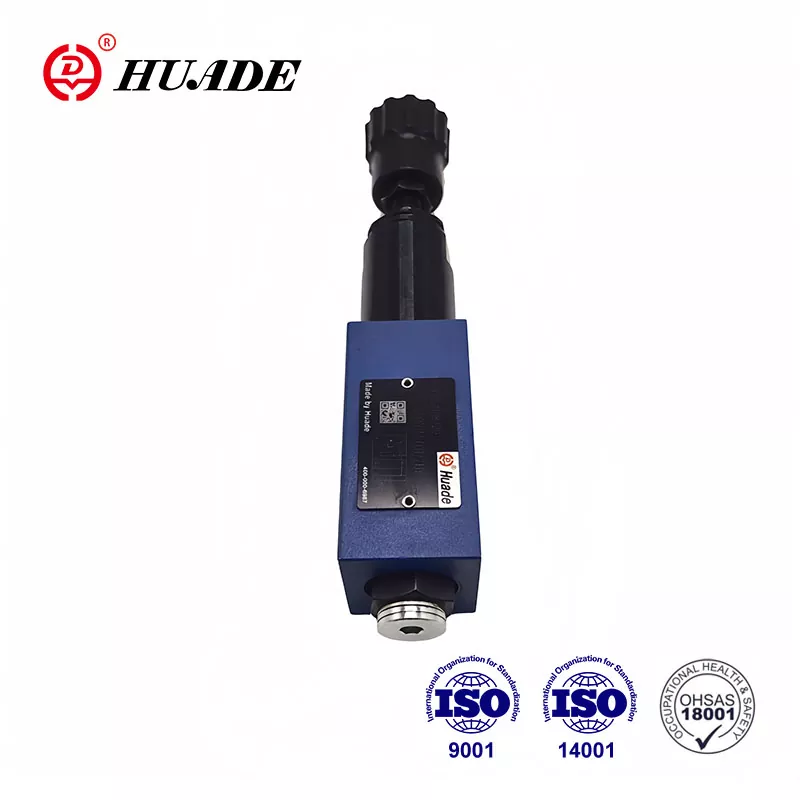

Trykreduktionsventil ZDR 6 D

Huade Hydraulic blev grundlagt i 1979. Ved at introducere teknologi fra Rexroth har Huade Hydraulic nu udviklet sig til Kinas mest magtfulde hydraulikproducent. Trykreduktionsventil ZDR 6 D kan erstatte den samme serie af Rexroth-produkter. Den har 3 justeringselementer med sandwich plade design. Sammenlignet med andre lignende produkter har Huade® trykreduktionsventiler mere stabil ydeevne på dette område. Huade Hydraulic fokuserer på det praktiske og samtidig opretholder et vist kvalitetsniveau, så dets produkter vinder bred markedsanerkendelse med en lavere pris.

Produktparameter for trykreduktionsventil ZDR 6 D

Produktegenskab og anvendelse af trykreduktionsventil ZDR 6 D

Funktioner:

▶ Sandwich tallerken design

▶ 4 trykklasser

▶ 3 justeringselementer:

. Drejeknap

. Manchet med sekskant og beskyttelseshætte

. Låsbar drejeknap med skala

▶ Trykreduktion i porte A, B eller P

▶ Kontraventil, valgfri

▶ Porteringsmønster til DIN 24 340, form A, ISO 4401 og CETOP - RP 121H

Anvendelse:

Trykreduktionsventil type ZDR 6 D bruges til at reducere systemtrykket.

1. Sektion og symbol på trykreduktionsventil ZDR 6 D

Trykreduktionsventiler type ZDR 6 D.. er 3-vejs direkte betjente trykreduktionsventiler af sandwichpladedesign med trykaflastningsfunktion på sekundærsiden. Trykreduktionsventilen består grundlæggende af hus (1), styrespolen (2), en trykfjeder (3) og justeringselementet (4) samt med en valgfri kontraventil.

Det sekundære tryk indstilles af trykjusteringselementet (4).

Model "ZDR6DA"

I hvile er ventilen normalt åben, og væske kan strømme uhindret fra port A til port A1. Trykket i port A1 sker samtidig via styreledningen ved spoleområdet modsat trykfjederen (3). Når trykket i port A1 overstiger det trykniveau, der er indstillet ved kompressionsfjederen (3), bevæger styrespolen (2) sig ind i kontrolpositionen mod kompressionsfjederen (3) og holder det indstillede tryk i port A1 konstant.

Styretrykket og pilotolie tages fra port A1 via styreledning.

Hvis trykket i port A1 stiger yderligere på grund af ydre kræfter, flyttes styrespolen (2) endnu længere mod trykfjederen (3).

Dette bevirker, at der åbnes en strømningsvej ved port A1 gennem kontrolfladen (9) på kontrolspolen (2) til tanken. Derefter strømmer tilstrækkelig væske til tanken for at forhindre yderligere trykstigning. Fjederkammeret (7) drænes altid til tanken eksternt via boring (6) til port T (Y).

En manometertilslutning (8) gør det muligt at overvåge sekundærtrykket ved ventilen.

Det er kun muligt at montere en kontraventil for frit flow i portene A1 til A i version 'DA'

Modellerne 'DP' og 'DB'

I model 'DP' er trykket reduceret i port P1. Styretrykket og pilotolien tages internt fra port P1.

I model 'DB' reduceres trykket i port P1, og pilotolien tages fra port B.

Opmærksomhed!

I model DB skal det sikres, at trykket i port B ikke er højere end det indstillede tryk, når retningsventilen er i position P til A. Ellers vil trykket i port A blive reduceret.

struktur af ZDR 6 DA1-40B

Symboler for ZDR 6 DP...-40B
