Når du går gennem et fabriksgulv eller inspicerer tungt maskineri, ser du de synlige dele af komplekse hydrauliske systemer. Men gemt inde i disse maskiner er komponenter, der får alt til at fungere problemfrit. Retningsreguleringsventilen WMU er en af disse kritiske komponenter, der stille og roligt dirigerer hydraulikvæske for at få cylindre til at forlænge, trække sig tilbage og stoppe præcis, når det er nødvendigt.
Hvis du er en ingeniør, der vælger komponenter til en ny maskine, en vedligeholdelsestekniker, der fejlfinder et genstridigt hydraulisk problem, eller en indkøbschef, der forsøger at balancere kvalitet og omkostninger, kan det spare dig for tid, penge og hovedpine at forstå WMU-retningsreguleringsventilen. Denne guide nedbryder alt, hvad du behøver at vide om denne arbejdshestventil i enkle vendinger.
Hvad gør WMU-retningsreguleringsventilen anderledes
Retningsreguleringsventilen WMU tilhører en familie af hydrauliske ventiler, der styrer, hvor væsken strømmer i et system. Tænk på det som en trafikleder til hydraulikolie. Når en aktuator skal forlænges, åbner ventilen visse veje. Når den skal trækkes tilbage, skifter ventilen til forskellige veje. WMU'en opnår dette gennem mekanisk aktivering, som adskiller den fra elektrisk styrede ventiler.
"WMU"-betegnelsen fortæller dig noget vigtigt om, hvordan denne ventil fungerer. "W" står for vej eller retningsbestemt, hvilket indikerer, at det styrer strømningsretningen. "M" signalerer mekanisk aktivering, hvilket betyder, at den drives af fysisk bevægelse snarere end elektriske signaler. "U" vises ofte ved siden af "R" (som i WMU/R) for at angive rullestemplets funktion. Denne mekaniske tilgang gør retningsreguleringsventilen WMU særlig pålidelig i barske miljøer, hvor elektronik kan svigte.
Inde i ventilen finder du fire hovedkomponenter, der arbejder sammen. Ventilhuset rummer alt og giver monteringsgrænsefladen. En rulle eller et håndtag strækker sig fra kroppen og venter på at blive kontaktet af en ekstern cam eller hund, der er fastgjort til dit bevægelige udstyr. Når den kontakt sker, skubber den en kontrolspole ind i ventilhuset og skifter de hydrauliske veje. En returfjeder skubber derefter alt tilbage til startpositionen, når knasten bevæger sig væk.
Hvordan WMU'en faktisk fungerer i dit system
Forståelse af driften af en retningsreguleringsventil WMU starter med at forstå, hvad der sker under en typisk maskincyklus. Lad os sige, at du kører en hydraulisk presse. Når pressecylinderen strækker sig nedad, kommer en knast monteret på stemplet til sidst i kontakt med rullen på din WMU-ventil. Den mekaniske kontakt skubber ventilspolen til en ny position, hvilket kan signalere, at næste trin i din proces begynder eller udløser en sikkerhedsfunktion.
Skønheden ved denne mekaniske aktivering er dens enkelhed og pålidelighed. Der er ingen magnetspoler, der skal brænde ud, ingen elektriske forbindelser, der korroderer, og der kræves intet pilottryk. Retningsreguleringsventilen WMU konverterer fysisk position direkte til et hydraulisk signal. Dette gør den i det væsentlige til en hydraulisk grænseafbryder, perfekt til sekventeringsoperationer, hvor en handling skal fuldføres, før den næste begynder.
Ventilen forbindes til dit system gennem standardiserede monteringsmønstre. De fleste WMU-ventiler følger ISO 4401-03-02-0-05 eller DIN 24340 Form A-standarder, hvilket betyder, at de monteres på det, der kaldes en NG6-underplade. Denne standardisering er afgørende, fordi det betyder, at du kan bytte ventiler fra forskellige producenter uden at redesigne hele dit system. Nogle større versioner bruger NG10 montering, som håndterer højere flowhastigheder.
Når du køber en retningsreguleringsventil WMU, vil du se konfigurationer beskrevet som "3/2-vejs" eller "4/3-vejs". Disse tal fortæller dig om havne og positioner. En 4/3-vejs ventil har fire porte (tryk, tank og to arbejdsporte mærket A og B) og tre mulige positioner. Midterpositionen er særlig vigtig, fordi den bestemmer, hvad der sker, når ventilen ikke aktiveres. Nogle designs holder alt blokeret i midterpositionen og holder din aktuator på plads. Andre tillader flow til tanken og frigiver trykket. Det rigtige valg afhænger af din specifikke applikation.
Tekniske specifikationer, der faktisk betyder noget
Retningsreguleringsventilen WMU håndterer imponerende specifikationer, der gør den velegnet til seriøst industrielt arbejde. Maksimale trykklassificeringer når typisk 315 bar, hvilket svarer til omkring 4.569 pund pr. kvadrattomme. For flowkapacitet håndterer en NG6-størrelse op til 60 liter i minuttet, mens NG10-versionerne skubber det til 120 liter i minuttet. Disse tal betyder noget, fordi underdimensionering af en ventil skaber trykfald og varme, mens overdimensionering spilder penge.
Temperaturområde er en anden praktisk overvejelse. Retningsreguleringsventilen WMU fungerer pålideligt fra minus 30 grader Celsius til positiv 80 grader Celsius. Det dækker de fleste industrielle miljøer, selvom du måske har brug for specielle tætninger til ekstreme forhold. Når vi taler om tætninger, kommer standardventiler med NBR (nitril gummi) tætninger, som fungerer godt med mineralbaserede hydraulikolier. Hvis dit system bruger syntetiske væsker eller fungerer under høje temperaturforhold, kan du specificere FKM (Viton) tætninger i stedet.
En specifikation, der ofte bliver overset, er rullestemplets radiale tolerance. Retningsreguleringsventilen WMU tolererer op til 30 graders forskydning mellem knast og rulle. Denne fleksibilitet er utrolig værdifuld under installation og drift. Monteringsbeslag er muligvis ikke perfekt justeret, strukturelle komponenter kan bøje sig under belastning, og termisk udvidelse kan forskyde komponenter en smule. Den 30-graders tolerance holder alt i gang på trods af disse ufuldkommenheder i den virkelige verden.
Ventilen håndterer også et bredt viskositetsområde, fra 2,8 til 500 kvadratmillimeter i sekundet. Det betyder, at den fungerer med tynde hydraulikolier i koldt vejr og tykkere olier ved driftstemperatur. Der er dog en afvejning. Højere viskositet øger intern friktion og trykfald, så du kan bemærke langsommere responstider ved kold opstart.
Bedste fremgangsmåder for installation, du ikke kan ignorere
Korrekt installation af en retningsreguleringsventil WMU gør forskellen mellem mange års pålidelig service og frustrerende vedligeholdelsesopkald. Start med renlighed. Før du overhovedet pakker ventilen ud, skal du sørge for, at dit hydrauliske system opfylder renhedsstandarderne. ISO 4406 19/17/14 eller NAS 1638 Klasse 9 repræsenterer acceptable forureningsniveauer. Skyl dit system grundigt før installationen, fordi snavs, der kommer ind i ventilen, vil give problemer senere.
Monteringsoverfladen betyder mere, end mange mennesker er klar over. Din underplade skal være flad, uden grater eller ridser omkring portåbningerne. Selv små ufuldkommenheder kan skabe lækage eller forhindre korrekt siddeplads. Tilspænd monteringsboltene til specifikation ved hjælp af et krydsmønster, ligesom du ville gøre med hjulmøtrikker på en bil. Dette sikrer en jævn trykfordeling og korrekt tætning.
Når du placerer retningsreguleringsventilen WMU på din maskine, skal du tænke på, hvordan knasten kommer i kontakt med valsen. Rullen kan rotere 90 grader i sit hus, hvilket giver dig fleksibilitet i monteringsorienteringen. Du ønsker dog at minimere sidebelastning så meget som muligt. Mens ventilen tolererer 30 graders forskydning, accelererer sliddet hele tiden at arbejde på kanten af denne tolerance. Sigt efter direkte, firkantet kontakt mellem knast og rulle.
Knastdesign fortjener omhyggelig opmærksomhed, selvom det teknisk set ikke er en del af selve ventilen. En dårligt designet knastprofil kan ødelægge en ellers fremragende retningsreguleringsventil WMU installation. Undgå stejle rampevinkler, der skaber stødbelastning. Knasten skal kontakte valsen jævnt, skubbe den gennem sin fulde vandring uden overdreven kraft, og derefter frigive den rent. Skarpe kanter eller slidte knastoverflader forårsager stødbelastning, der beskadiger både knasten og ventilens indvendige komponenter.
Almindelige problemer og hvordan man løser dem
Retningsreguleringsventilen WMU er mekanisk robust, men den er ikke uforgængelig. At forstå almindelige fejltilstande hjælper dig med at fejlfinde problemer hurtigt og forhindre fejl, før de opstår.
Spool sticking rangerer som det hyppigste problem. Du vil bemærke symptomer som langsom eller ufuldstændig skift, hvor aktuatoren ikke helt når slutningen af sit slag eller tøver under bevægelse. Grundårsagen er normalt forurening. Snavspartikler bliver fanget mellem spolen og boringen, hvilket skaber friktion, som aktiveringskraften ikke kan overvinde. Nogle gange vil du også se spolen sætte sig fast ved sidebelastning, hvor fejljustering får spolen til at binde sig mod den ene side af boringen. Løsningen indebærer forbedring af filtrering, gennemskylning af systemet og kontrol af justering. I alvorlige tilfælde kan det være nødvendigt at udskifte ventilen helt, hvis boringen er blevet ridset.
Slid på rulle og stempel viser sig som inkonsekvent udløsning. Retningsreguleringsventilen WMU fungerer muligvis fint i snesevis af cyklusser, for så pludselig at undlade at skifte. Eller du bemærker måske, at der kræves en stigende aktiveringskraft. Dette sker, fordi kontaktfladerne mellem knast og rulle slides ned over tid, især uden tilstrækkelig smøring. Metalpartikler fra dette slid cirkulerer derefter gennem dit system, hvilket accelererer slid på andre komponenter. Forebyggelse indebærer at sikre, at din hydraulikvæske bevarer en ordentlig smørefilm og at kontrollere justeringen regelmæssigt. Når der først opstår betydelig slitage, er udskiftning normalt mere omkostningseffektiv end at forsøge at reparere.
Forårsfejl er mindre almindelig, men mere dramatisk. Hvis returfjederen knækker eller sætter sig fast, sætter retningsreguleringsventilen WMU sig fast i den aktiverede position og vender ikke tilbage til neutral. Din maskincyklus stopper dødt, ofte i en akavet eller usikker position. Denne fejltilstand er grunden til, at mange systemer indeholder redundante sikkerhedsfunktioner i stedet for udelukkende at stole på ventilen. Regelmæssig inspektion hjælper med at fange fjedertræthed før fuldstændig fejl, og mange vedligeholdelsesprogrammer omfatter forebyggende udskiftning af fjeder på tids- eller cyklusbasis.
Hydraulisk stød skaber problemer, som måske ikke umiddelbart er indlysende. Når retningsreguleringsventilen WMU pludselig skifter position, skaber det forbigående trykspidser i ledningerne. Disse pigge genererer støj, accelererer komponenttræthed og kan forårsage kavitationsskader. Du vil høre det som en bankende eller hamrende lyd i dine hydrauliske ledninger. Løsningen involverer tilføjelse af drosselventiler eller støddæmpere i trykledningen for at bremse flowændringerne. Dette skaber et vist ekstra trykfald, så du skal tage højde for det i dit systemdesign.
Vedligeholdelsesstrategier, der rent faktisk virker
At holde en retningsreguleringsventil WMU kørende pålideligt kræver ikke eksotiske værktøjer eller avanceret træning, men det kræver konsistens. Den vigtigste vedligeholdelsesopgave er også den enkleste: vedligehold ren hydraulikvæske. Skift din væske i henhold til producentens anbefalinger, ikke kun når den ser snavset ud. Hydraulikolie nedbrydes kemisk over tid, selvom den stadig fremstår ren. Brug filtre, der er klassificeret til din applikation, og skift dem efter tidsplanen.
Overvåg dit systemtryk regelmæssigt. Et pludseligt trykfald kan indikere intern lækage i ventilen. Gradvist tryktab over uger eller måneder tyder på forseglingsnedbrydning. Hvis du fanger disse tendenser tidligt, kan du planlægge vedligeholdelse under planlagt nedetid i stedet for at håndtere en nødstop.
Vær opmærksom på usædvanlige lyde. Retningsreguleringsventilen WMU skal fungere stille, bortset fra et lille klik, når den skifter position. Slibende, hvinende eller bankende lyde indikerer alle problemer. Slibning betyder normalt forurening, hvin peger på utilstrækkelig smøring, og bankende signaler hydraulisk stød.
Kontroller knast- og rullens tilstand under rutineinspektioner. Se efter tegn på slid, ridser eller deformation. En slidt knastoverflade kan stadig udløse ventilen, men skaber stødbelastning, der accelererer internt slid. Valsen skal rotere frit på sit leje. Hvis det er frosset på plads, trækker knasten hen over rulleoverfladen i stedet for at rulle jævnt, hvilket skaber overdreven varme og slid.
Før detaljerede vedligeholdelsesjournaler. Bemærk, hvornår du skifter filtre, når du skyller systemet, og eventuelle symptomer, du observerer. Der opstår ofte mønstre, der hjælper dig med at forudsige problemer, før de forårsager fejl. Hvis du f.eks. bemærker, at spolen sætter sig fast efter omkring 10.000 cyklusser, kan du planlægge forebyggende udskiftning ved 8.000 cyklusser.
OEM vs kompatible alternativer: At træffe det rigtige valg
Markedet for retningsreguleringsventiler tilbyder både originale udstyrsproducenter og kompatible alternativer. Bosch Rexroth sætter standarden som den primære OEM for WMU-ventiler med årtiers dokumenteret ydeevne på tværs af industrier. Deres ventiler optræder i applikationer lige fra entreprenørudstyr til kemiske forarbejdningsanlæg, rumfartsudstyr til jordunderstøttelse til marinesystemer.

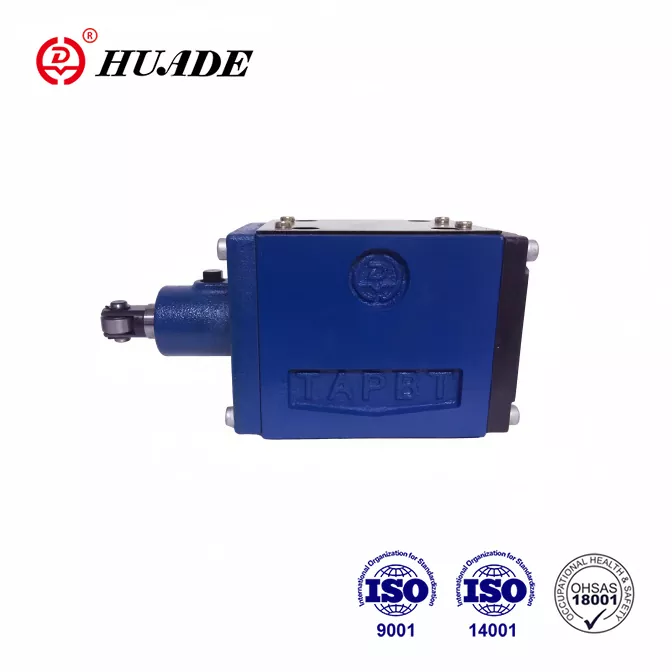

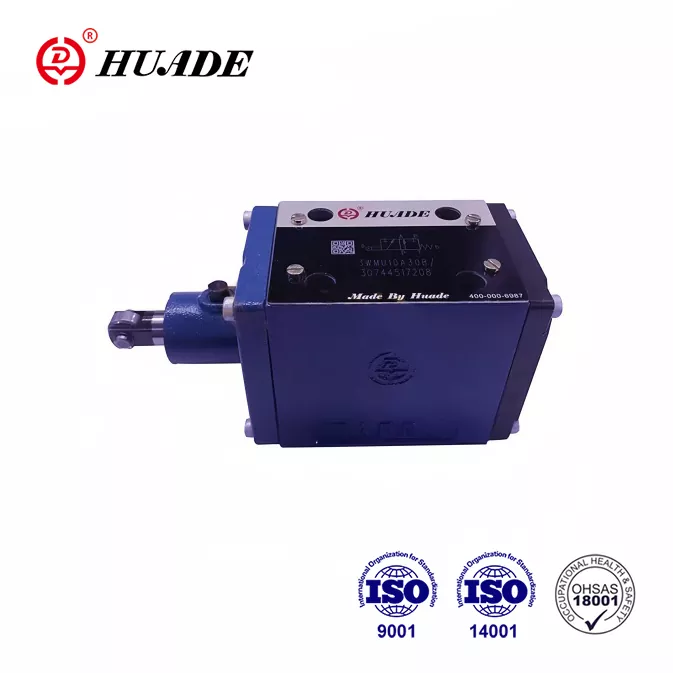

Kompatible producenter som Huade Hydraulic producerer ventiler, der opfylder de samme standarder og tilbyder udskiftelig montering. Disse alternativer koster typisk 20 til 30 procent mindre end OEM-produkter, hvilket lyder attraktivt, når du administrerer et budget. Det virkelige spørgsmål er, om disse omkostningsbesparelser giver mening for din specifikke applikation.
For missionskritiske systemer, hvor fejl skaber sikkerhedsrisici eller ekstremt dyr nedetid, giver OEM-ventiler mening. Tænk på en retningsreguleringsventil WMU, der styrer styringen på et marinefartøj eller placerer tunge laster i et stålværk. Præmien, du betaler for OEM-kvalitet, er forsikring mod de katastrofale omkostninger ved fiasko. OEM-ventiler viser typisk bedre ydeevne i højvibrationsmiljøer og bevarer deres specifikationer gennem flere cyklusser.
Til mindre kritiske applikationer med lavere driftscyklusser kan kompatible ventiler optimere dine samlede ejeromkostninger. En retningsreguleringsventil WMU, der sekventerer en lavhastighedspresse i en jobbutik, møder ikke de samme krav som en i kontinuerlig produktion. Omkostningsbesparelserne fra kompatible ventiler giver dig mulighed for at lagre reservedele eller opgradere andre systemkomponenter. Bare sørg for, at du køber fra velrenommerede leverandører, som rent faktisk opfylder de standarder, de hævder, og som kan levere dokumentation.
En smart strategi involverer dual sourcing. Brug OEM retningsreguleringsventiler på kritiske veje, hvor fejl stopper produktionen eller skaber sikkerhedsproblemer. Angiv kompatible ventiler til sekundære funktioner, hvor du har råd til lidt reduceret pålidelighed. Denne tilgang balancerer risiko og omkostninger på tværs af hele dit anlæg.
Real-World-applikationer, hvor WMU udmærker sig
Retningsreguleringsventilen WMU skinner i applikationer, hvor mekanisk positionsføling er påkrævet, og elektriske komponenter ville være problematiske. Værktøjsmaskiner er et perfekt eksempel. Når et fræsebord bevæger sig til sin endeposition, kommer en knast på bordet i kontakt med WMU-ventilen, hvilket udløser den næste operation. Den mekaniske karakter af denne interaktion fungerer pålideligt selv med kølevæskespray, metalspåner og temperaturvariationer, der ville udfordre elektriske sensorer.
Stempelpresser og stanseudstyr bruger i vid udstrækning retningsreguleringsventiler til sekventeringsoperationer. Presscylinderen bærer knaster, der udløser ventiler i bestemte positioner under slaget. En ventil kan signalere, når matricen er lukket for et holdekredsløb. En anden kan udløse deludkast. En tredje kan styre en sikkerhedslåge. Disse mekaniske låse giver pålidelig sekvensering uden kompleks programmering eller elektriske paneler, der tilføjer omkostninger og fejlpunkter.
Metallurgisk udstyr fungerer i nogle af de hårdeste industrielle miljøer, man kan forestille sig. Valseværker, smedeværker og varmebehandlingssystemer kombinerer høje temperaturer, kraftig forurening og intense vibrationer. Retningsreguleringsventilen WMU håndterer disse forhold bedre end elektrisk betjente alternativer. Den mekaniske aktivering er ligeglad med elektromagnetisk interferens, støv eller ekstreme temperaturer, der ville deaktivere elektroniske komponenter.
Marine- og offshoreapplikationer værdsætter pålideligheden af mekanisk aktivering. Saltspray, fugt og konstante vibrationer plager elektriske systemer på skibe og platforme. En retningsreguleringsventil WMU, der styrer dækmaskineri eller styresystemer, giver pålidelig drift uden korrosionsproblemer. Den mekaniske natur forenkler også vedligeholdelsen, da du ikke har brug for specialiseret elektronisk diagnoseudstyr.
Materialehåndteringssystemer bruger WMU-ventiler til endestop og positionsregistrering. En hydraulisk løftecylinder strækker sig, indtil den når en forudindstillet position, hvor en knast udløser ventilen for at stoppe bevægelsen eller signalere parathed til næste operation. Denne mekaniske feedback er øjeblikkelig og afhænger ikke af timingkredsløb eller sensorer, der kan drive ud af kalibrering.
Systemdesignovervejelser for optimal ydeevne
At integrere en retningsreguleringsventil WMU i dit hydrauliske system kræver, at du tænker ud over blot selve ventilen. Ventilen interagerer med hver anden komponent, så designvalg på systemniveau påvirker ydeevne og pålidelighed.
Trykledningsdesign betyder mere, end mange ingeniører er klar over. Når retningsreguleringsventilen WMU skifter positioner, skaber den flowtransienter, der kan øge trykket i hele systemet. Disse trykspidser belaster hver komponent og skaber de bankende lyde, der ofte høres i hydrauliske systemer. Tilføjelse af en lille åbning eller drosselventil i trykledningen dæmper disse transienter. Afvejningen er yderligere trykfald og en vis varmeudvikling, men reduktionen i stødbelastning forlænger komponentens levetid betydeligt.
Flowkapacitet kræver omhyggelig afstemning. Retningsreguleringsventilen WMU kommer i forskellige størrelser, netop fordi én størrelse ikke passer til alle applikationer. Underdimensionering skaber for stort trykfald, hvilket spilder strøm og genererer varme. Dine aktuatorer reagerer langsomt, og ventilen bliver varm. Overdimensionering virker mere sikker, men koster flere penge end nødvendigt og kan faktisk skabe kontrolproblemer i nogle applikationer. Beregn dine maksimale flowkrav omhyggeligt, og vælg den næste standardstørrelse op.
Filtrering fortjener mere opmærksomhed, end den typisk modtager. Retningsreguleringsventilen WMU har snævre spillerum mellem spolen og boringen, typisk målt i mikron. Partikler, der er mindre end hvad standard systemfiltre fanger, kan stadig forårsage problemer. Overvej at tilføje et højeffektivt filter umiddelbart opstrøms for kritiske ventiler. Det ekstra tryktab er minimalt, og beskyttelsen mod forurening betaler sig i forlænget komponentlevetid.
Monteringsplacering påvirker både ydeevne og vedligeholdelsesadgang. At placere retningsreguleringsventilen WMU, hvor du nemt kan se den under drift, hjælper med fejlfinding. At være i stand til visuelt at bekræfte, at kammen er i kontakt med valsen korrekt, sparer timevis af hovedskraber, når kredsløb ikke fungerer som forventet. Prøv samtidig at minimere VVS-kørsler mellem ventilen og aktuatorerne, den styrer. Hver ekstra fod af slange eller rør tilføjer trykfald, potentielle lækagepunkter og indespærret væskevolumen, der forsinker reaktionen.
Fremtiden for mekanisk retningskontrol
Ser man på bredere tendenser inden for hydrauliske systemer, kan du undre dig over den langsigtede placering af retningsreguleringsventilen WMU. Elektrohydrauliske proportionalventiler og elektroniske kontroller tilbyder sofistikerede egenskaber, som mekaniske ventiler ikke kan matche. Alligevel er mekanisk aktivering ikke ved at blive forældet lige nu.
Pålidelighedsfordelen ved mekaniske systemer forbliver overbevisende til visse applikationer. Når fejl ikke er en mulighed, og enkelhed betyder noget, vinder direkte mekanisk aktivering. Industrier med barske miljøer fortsætter med at vælge retningsreguleringsventilen WMU, fordi den virker, når elektronikken ikke vil. Der er ingen software, der skal opdateres, ingen firmware, der skal ødelægges, og ingen sensorer, der skal omkalibreres.
Omkostningsovervejelser favoriserer også mekaniske ventiler til mange anvendelser. En grundlæggende retningsreguleringsventil WMU koster en brøkdel af, hvad du ville betale for et tilsvarende elektronisk system. Når du medregner installationstid, programmering og løbende vedligeholdelse, bliver den samlede omkostningsforskel endnu mere udtalt. For applikationer, hvor simpel on-off kontrol er tilstrækkelig, giver det ikke meget mening at bruge ekstra penge til proportional kontrol.
Standardiseringen fortsætter med at forbedre, hvilket gør retningsreguleringsventilen WMU mere alsidig. Efterhånden som producenter anvender almindelige monteringsmønstre og portkonfigurationer, får du større frihed til at blande og matche komponenter fra forskellige leverandører. Denne konkurrence driver både innovation og omkostningsreduktion til gavn for slutbrugerne.
Træffe din valgbeslutning
At vælge den rigtige retningsreguleringsventil WMU til din applikation kommer ned til at matche specifikationer til kravene, mens de samlede ejeromkostninger tages i betragtning. Start med klart at definere, hvad du skal have ventilen til at gøre. Hvilket tryk og strømningshastigheder skal det håndtere? Hvilke miljøforhold vil det stå over for? Hvor mange cyklusser om dagen vil den fungere igennem? Hvad er konsekvensen af fiasko?
Med definerede krav kan du evaluere muligheder fra både OEM og kompatible producenter. Anmod om komplet teknisk dokumentation, ikke kun markedsføringslitteratur. Se efter faktiske ydeevnekurver, måltegninger og vedligeholdelsesanbefalinger. Vær på vagt over for leverandører, der ikke kan give detaljerede specifikationer, eller som fremsætter påstande, der virker for gode til at være sande.
Overvej det samlede omkostningsbillede ud over blot indkøbspris. En billigere ventil, der kræver udskiftning dobbelt så ofte, sparer ikke penge. Tag hensyn til installationstid, tilgængelighed af reservedele, teknisk supportkvalitet og potentielle nedetidsomkostninger. Nogle gange giver det perfekt økonomisk mening at betale mere på forhånd for en OEM retningsreguleringsventil WMU. Andre gange optimerer et kompatibelt alternativ værdien.
Glem ikke support og service. Kan du nemt få reservedele? Yder producenten teknisk support, hvis du har spørgsmål? Er der lokale forhandlere, som lagerfører ventilerne og kan levere hurtigt, når du har brug for nødudskiftning? Disse faktorer betyder ofte mere end små prisforskelle.
Retningsreguleringsventilen WMU repræsenterer gennemprøvet teknologi, der fortsat tjener industriel hydraulik godt. Dens mekaniske enkelhed giver pålidelighed i krævende miljøer, hvor mere sofistikerede alternativer kæmper. Ved at forstå, hvordan disse ventiler fungerer, hvilke specifikationer der betyder noget, og hvordan man vedligeholder dem korrekt, kan du implementere dem effektivt i dine systemer og holde dem kørende i årevis. Uanset om du designer en ny maskine eller vedligeholder eksisterende udstyr, fortjener WMU retningsreguleringsventilen overvejelse som en robust, omkostningseffektiv løsning til hydraulisk flowkontrol.
