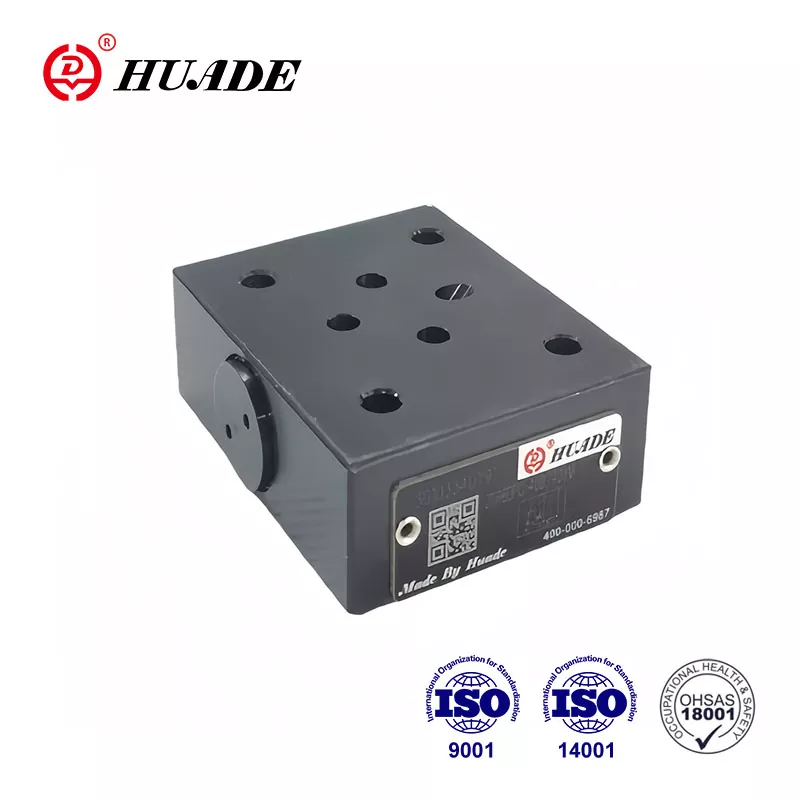

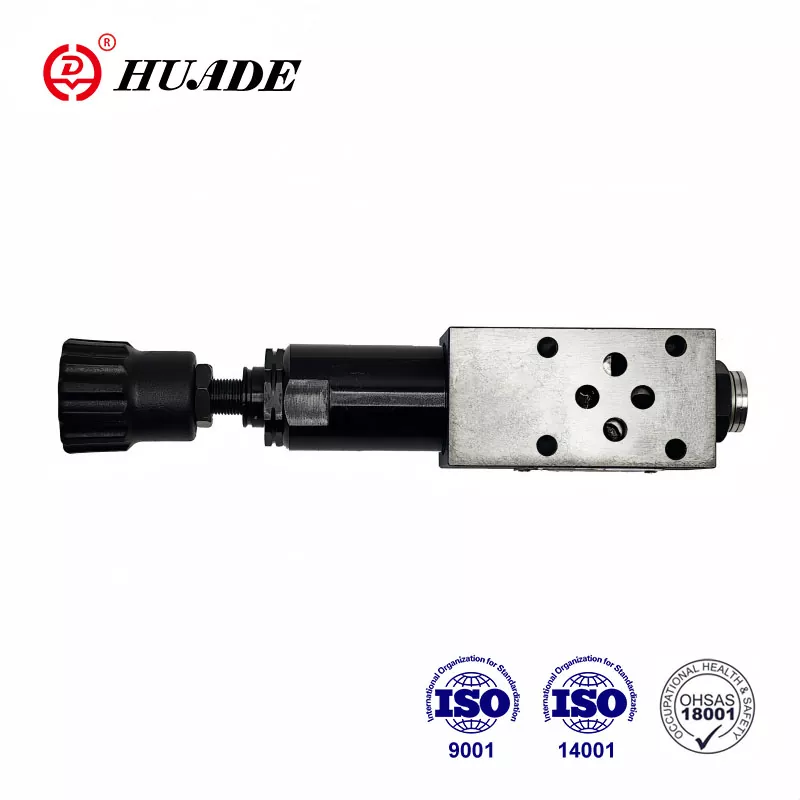

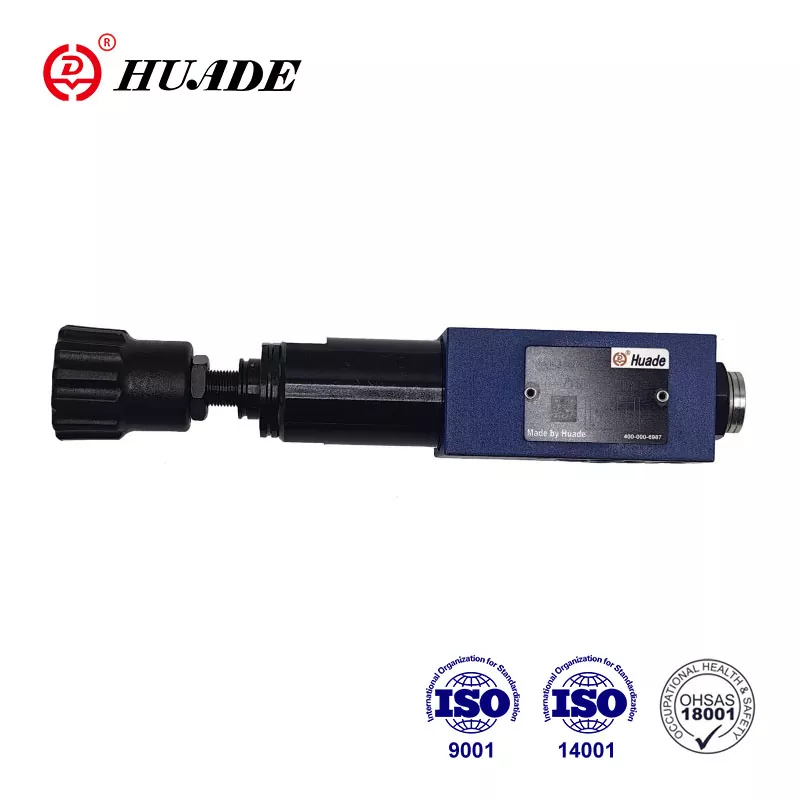

Huade® -trykreducerende ventiler har altid kommet op til de internationale standarder. Huade Hydraulic udnytter fuldt ud af rigelige indenlandske ressourcer til at kontrollere omkostningerne for at levere hydrauliske produkter til en rimelig pris. Trykreducerende ventil ZDR 6 DP0 kan bruges til at reducere trykket fra hydrauliske systemer.
|
Trykvæske |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|
Trykvæsketemperaturområde (℃) |
-30 til +80 |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Grad af væskeforurening |
Anbefal et filter med en minimumsopbevaringshastighed på β10> 75 |
|
Maks. Driftstryk Port P (MPA) |
op til 30 |
|
Sekundært tryk (output) (MPA) |
op til 4 |
|
Bagtryksporte t (y) (MPA) |
op til 16 |
|
Max.flow (l/min) |
op til 7 |
Funktioner:
▶ Sandwichpladedesign
Anvendelse:
Ventiltype ZDR 6 DPO bruges til at reducere systemtrykket.
Trykreducerende ventiler Type ZDR 6 DPO ... 40B/40YM er trykreducerende ventiler af Sandwich -pladedesign. Grundlæggende består ventilen af boliger (1), kontrolspolen (2), en kompressionsfjederplads (3) og en kompressionsfjeder (4).
I hvile er ventilen normalt åben, og væske kan strømme uhindret fra port P til port P1. Trykket i Port P1 er på samme tid til stede i spoleområdet modsat kompressionsfjederen (4). Når trykket i port P1 overstiger trykniveauet, der er indstillet til
Kompressionsfjeder (4) Kontrolspolen (2) bevæger sig ind i kontrolpositionen mod kompressionsfjederen (4) og holder det indstillede tryk i Port P1 -konstant.
Hvis trykket i Port P1 stiger yderligere på grund af eksterne kræfter, flyttes kontrolspolen (2) endnu længere mod kompressionsfjederen (4).
Tilstrækkelig væske strømmer derefter til tank for at forhindre yderligere stigning i trykket. Fjederkammeret er altid drænet til tank eksternt via boring til port T (Y).
Struktur af ZDR 6 DPO ...- 40b
Symboler på ZDR 6 DPO ...- 40b
