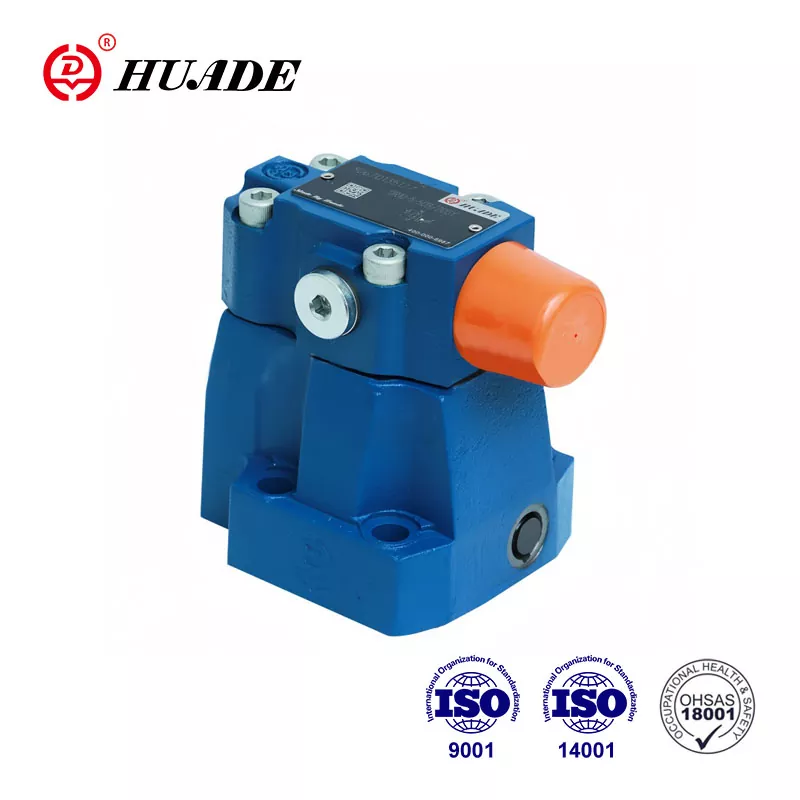

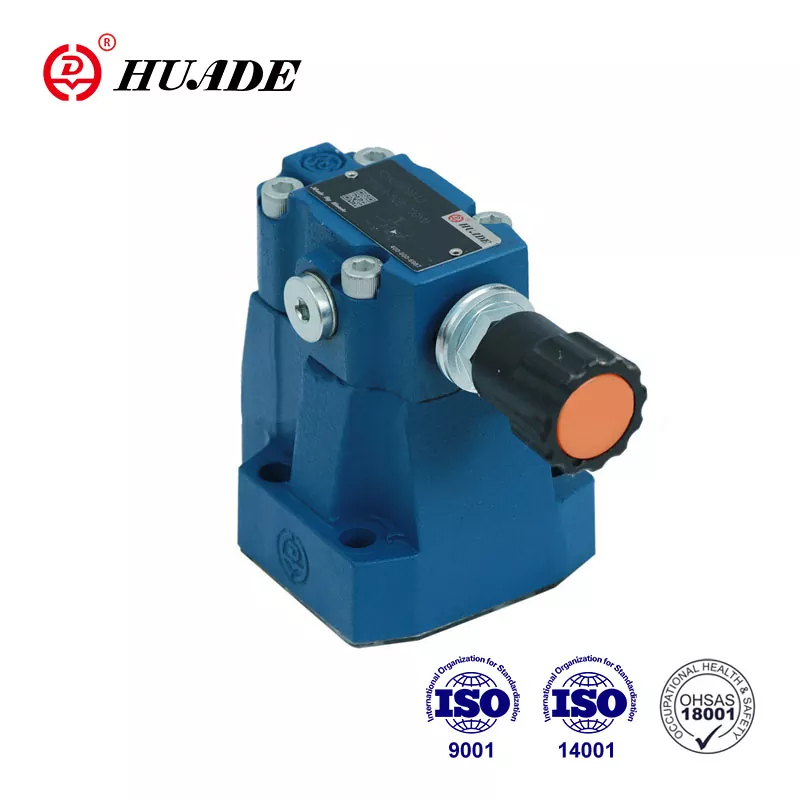

Trykreducerende ventil DR 20

Type DR 20 Trykreducerende ventil bruges til at kontrollere trykket. Ved at introducere Rexroths avancerede teknologi og det mest avancerede produktionsudstyr fra hele verden er Huade® -tryk, der reducerer ventiler af god kvalitet og lav pris. Huade er et velkendt kinesisk nationalt brand, og dets produkter er vidt brugt inden for mange områder såsom ingeniørmaskiner, vandbeskyttelse, værktøjsmaskiner, petroleum og petrokemikalier osv.

Produktparameter for trykreducerende ventil DR 20

Produktfunktion og anvendelse af trykreducerende ventil DR 20

Funktioner:

▶ Subplade -montering

▶ For gevindforbindelser

▶ Til manifoldmontering

▶ 4 Justeringselementer:

. Rotationsknap

. Ærme med hexagon og beskyttende cap,

. Låsbar roterende drejeknap med skala

. Rotationsknap med skala

▶ 4 Trykindstillinger Valgfri kontrolventil (kun til ventil til underplademontering)

Anvendelse:

Pilottrykreducerende ventil DR 20 er at reducere trykket i systemet.

Sektion og symbol på trykreducerende ventil DR 20

Trykventiler Type DR 20 er pilotdrevet trykreducerende ventiler, der styres fra det sekundære kredsløb. De består dybest set af hovedventil (1) med hovedspoleindsats (3) og pilotventil (2) med trykjusteringselement.

I hvile er ventilerne åbne, flydende kan frit passere fra port B til port A via hovedspoleindsatsen (3).

Tryk, der er til stede i havn A, fungerer på bundsiden af ​​hovedspolen. På samme tid er der tryk, der virker på bolden (6) i pilotventilen (2) via åbningen (4) på ​​fjederbelastet side af hovedstemplet (3) og via porten (5). Samme det virker på bolden (6) via åbningen (7), kontrollinjen (8), kontrolventil (9) og åbning (10). I henhold til indstillingen af ​​foråret (11) bygger tryk op foran bolden (6), i havn (5) og i forårskammeret (12), der holder kontrolstemplet (13) i

Åben position. Fluid kan frit strømme fra port B til port A via hovedspoleindsats (3), indtil trykket i port A overstiger værdien, der er indstillet til foråret (11) og åbner bolden (6). Kontrollen

Stempel (13) flytter til lukningsposition.

Det ønskede reducerede tryk opnås, når der opnås en balance mellem trykket i port A og tryksættet ved foråret (11). Pilotolieafløb fra forårskammeret (14) til tank finder sted eksternt via kontrollinie (15).

Gratis returstrøm fra port A til B kan opnås ved at installere en valgfri kontrolventil (16).

En trykmålerforbindelse (17) tillader, at det reducerede tryk i port A overvåges.

Struktur af subplademonteringstype DR 20 ... 50b

Symboler på dr ... 50b
