Når hydrauliske systemer skal holde trykket uden at lække, bliver kontraventilens sandwichplade Z2S 10 en væsentlig komponent. Denne pilotbetjente kontraventil fra Bosch Rexroth har været et pålideligt valg inden for industriel hydraulik i årevis, og forståelsen af, hvordan den fungerer, kan hjælpe dig med at træffe bedre beslutninger for dit udstyr.
Hvad gør Z2S 10 anderledes
Z2S 10 er ikke bare en simpel kontraventil. Det er et pilotdrevet design, der sidder mellem hydrauliske komponenter i, hvad ingeniører kalder en sandwichpladekonfiguration. Det betyder, at du kan stable den direkte mellem andre ventiler eller aktuatorer uden at skulle bruge ekstra rør eller monteringsbeslag. Ventilblokkene flyder fuldstændigt i én retning, mens de tillader kontrolleret udløsning, når det er nødvendigt via et pilotsignal.
Designet bruger to hoveddele, der arbejder sammen. En kontrolspole reagerer på pilottryk, og en kuglesædeventil giver den egentlige blokeringsfunktion. Når pilottrykket når X- eller Y-porten, skifter spolen og åbner kuglesædet, så væsken kan strømme bagud. Uden dette pilotsignal holder kontraventilens sandwichplade Z2S 10 kredsløbet låst tæt med nul lækage.
Tekniske specifikationer, der betyder noget
At forstå tallene bag Z2S 10 hjælper dig med at vide, om den passer til dit system. Denne ventil håndterer tryk op til 315 bar, hvilket dækker de fleste industrielle applikationer. Flowkapaciteten når 120 liter i minuttet, velegnet til mellemstore til store aktuatorer. Revnetrykket i den frie strømningsretning fås i fire muligheder: 1,5, 3, 6 eller 10 bar. Du vælger version baseret på hvor meget modtryk dit system har brug for.
Temperaturområdet har også betydning. Standard NBR-tætninger fungerer fra -30°C til +80°C, mens FKM-tætninger håndterer -20°C til +80°C, men tilbyder bedre kompatibilitet med biologisk nedbrydelige hydraulikvæsker. Ventilen vejer omkring 3 kg og monteres i enhver position, selvom lodret stabling fungerer bedst til de fleste installationer.
Væskens renhed er afgørende for kontraventilens sandwichplade Z2S 10. Producenten anbefaler et ISO 4406-renhedsniveau på 20/18/15 eller bedre. Snavset olie får de indre dele til at sætte sig fast, hvilket fører til funktionsfejl. Installation af korrekt filtrering forhindrer disse problemer og forlænger ventilens levetid.
Sådan fungerer pilotoperationen
Den pilotbetjente funktion adskiller denne ventil fra grundlæggende kontraventiler. I en typisk opsætning forbinder du port A1 til din aktuator og A2 til din retningsreguleringsventil. Flow bevæger sig frit fra A1 til A2, når trykket overvinder revnetryksindstillingen. Men når du forsøger at skubbe væske bagud fra A2 til A1, blokerer kuglesædet det fuldstændigt.
For at frigøre det indespærrede tryk påfører du pilottryk til port X. Dette pilottryk kan være ret lavt, ofte kun 1,5 til 10 bar afhængigt af din konfiguration. Kontrolspolen skifter og åbner kuglesædeventilen mekanisk. Nu kan væske vende tilbage fra aktuatorsiden gennem ventilen. Denne kontrollerede udløsning forhindrer stød og støj i dit hydrauliske kredsløb.
Foråbningsfunktionen i standardversioner betyder, at ventilen begynder at åbne lidt før fuldt pilottryk når frem. Denne gradvise handling udjævner trykovergangen. Nogle versioner som SO41 eliminerer præ-åbning for applikationer, hvor du ønsker skarpere kontrol, selvom dette kan skabe mere støj under skift.
Installations- og monteringsdetaljer
Montering af kontraventilens sandwichplade Z2S 10 følger ISO 4401 standarden for størrelse 05 ventiler. Monteringsmønsteret bruger fire M6 skruer tilspændt til 15,5 Newton-meter. Overfladefinish på din monteringsplade skal være Rz 4 mikrometer eller glattere for at forhindre lækage forbi O-ringene.
Ved stabling af komponenter skal boltlængden omhyggeligt beregnes. Du skal gennemgå alle sandwichpladerne plus basisventilen eller manifolden. Z2S 10 tilføjer 50 millimeter til din stakhøjde i standardkonfiguration. Portforbindelser matcher standard ISO-mønstre, hvilket gør den kompatibel med de fleste industrielle hydrauliske komponenter.
O-ringe forsegler alle portforbindelser. Disse skal være kompatible med din hydrauliske væske. Mineraloliesystemer bruger NBR-tætninger, mens systemer, der kører HETG eller andre biologisk nedbrydelige væsker, har brug for FKM-tætninger. Installation af beskadigede eller forkerte tætninger forårsager lækage og forureningsproblemer.
Almindelige applikationer i industrien
Værktøjsmaskiner bruger kontraventil-sandwichpladen Z2S 10 til at holde emnets positioner under værktøjsskift. Uden denne ventil ville den hydrauliske cylinder drive fra olielækage, hvilket ødelægger præcisionen. Pilotudløsningen tillader kontrolleret bevægelse, når maskinens cyklus genoptages.
Sprøjtestøbemaskiner er afhængige af disse ventiler til at holde formspændetrykket konstant under afkølingsfasen. Ethvert trykfald ville skabe defekte dele. Z2S 10 låser klemcylinderen solidt, mens den bruger minimalt pilottryk til udløsning mellem cyklusser.
Hydrauliske presser har brug for nøjagtig positionsfastholdelse under flertrinsformningsoperationer. Kontraventilsandwichpladen Z2S 10 forhindrer stemplet i at krybe nedad mellem trykslagene. Dette forbedrer delens kvalitet og operatørsikkerheden ved at eliminere uventede bevægelser.
Materialehåndteringsudstyr såsom gaffeltrucks bruger disse ventiler til at forhindre belastningsfald, hvis hydrauliske ledninger svigter. Det pilotbetjente design tillader normal løft og sænkning, samtidig med at der sikres en sikkerhedslåsning i lastholderretningen.
Bestillingskoder og varianter
Bosch Rexroth bruger et specifikt kodesystem til Z2S 10-serien. Grundformatet er Z2S 10 efterfulgt af bogstaver og tal, der angiver de specifikke funktioner. En tom position betyder, at både port A og B har blokeringsfunktion. Bogstavet A betyder kun port A-blokke, mens B kun betyder port B-blokke.
Tallet efter det angiver revnetryk: 1 for 1,5 bar, 2 for 3 bar, 3 for 6 bar og 4 for 10 bar. Så kommer 3X, der viser komponentserien. Bogstavet V vises, når FKM-tætninger erstatter standard NBR-tætninger. Yderligere koder som SO14, SO40, SO41 eller SO60 angiver særlige funktioner såsom slagbegrænsning eller eksterne kontrolporte.
Et almindeligt varenummer er R900407394 for standard dobbeltportsversionen med 1,5 bar revnetryk. Single-port A-versionen bærer nummer R900407424. Når du har brug for FKM-tætninger til biologisk nedbrydelig olie, skal du kigge efter varenumre som R900407439.
Væskekompatibilitet og vedligeholdelse
Kontraventilens sandwichplade Z2S 10 fungerer med de fleste hydraulikvæsker. Standardversioner håndterer mineralolier som HL, HLP og HVLP uden problemer. Viskositetsområdet spænder fra 2,8 til 500 kvadratmillimeter i sekundet og dækker alt fra tynde hydrauliske væsker til tykke olier under kolde forhold.
Biologisk nedbrydelige væsker kræver opmærksomhed på tætningsmaterialet. HFC-væsker fungerer med NBR-tætninger, men HETG- og HFDU-olier har brug for FKM-tætninger for at forhindre forringelse. Brug af det forkerte tætningsmateriale fører til hævelse, hærdning eller revner, hvilket forårsager lækage og forurening.
Regelmæssig vedligeholdelse indebærer kontrol af hydraulikvæskens renhed og udskiftning af filterelementer, før de omgår. Kontaminering viser sig som træg ventilrespons eller manglende frigivelse, når pilottrykket påføres. At tage olieprøver og analysere dem i henhold til ISO 4406-standarderne fanger problemer tidligt.
Intervallerne for udskiftning af tætninger afhænger af driftsforholdene. Drift ved høje temperaturer eller aggressive væsker forkorter tætningens levetid. Når du genopbygger ventilen, skal du matche tætningsmaterialet til din væsketype og inspicere alle indvendige dele for slid eller beskadigelse.
Sammenligning af alternative løsninger
Andre producenter tilbyder pilotbetjente kontraventiler, men Z2S 10 sandwichpladedesignet har fordele. Parkers CVS-serie giver lignende funktion med højere flowkapacitet op til 150 liter i minuttet, men mangler præ-åbningsfunktionen, der udjævner trykovergange i Z2S 10. Eatons PVG-serie bruger mere kompakte dimensioner, men tilbyder færre muligheder for revnetryk.

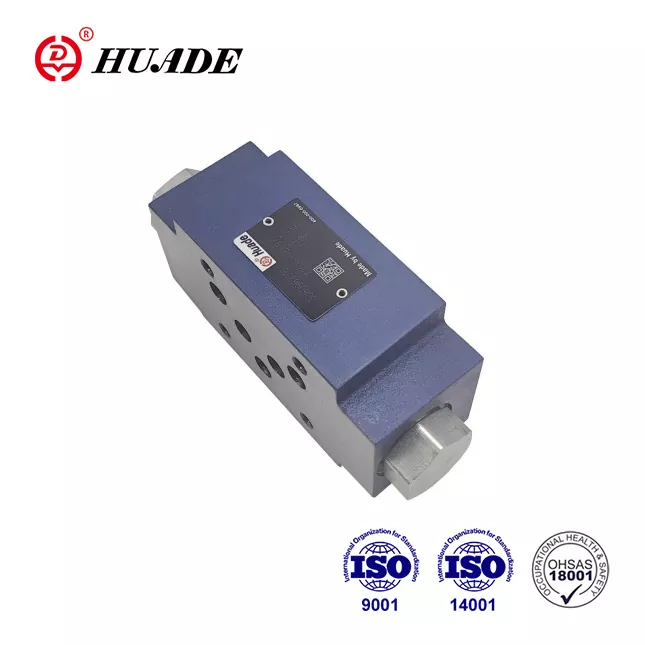

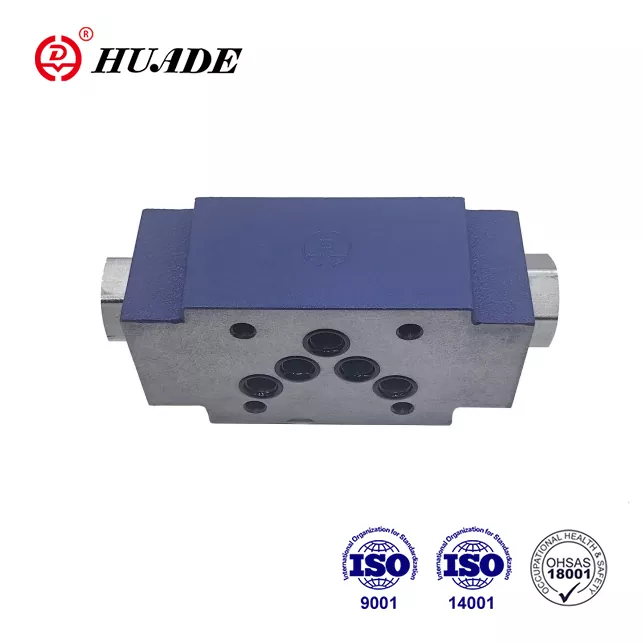

Nogle asiatiske producenter som Huade producerer Z2S 10-kompatible ventiler til lavere priser. Disse fungerer tilstrækkeligt i mindre krævende applikationer, men matcher muligvis ikke Bosch Rexroths holdbarhed i barske miljøer eller med forurenet olie. Metallurgi og tætningskvalitet i originalt udstyr viser sig generelt bedre over lang levetid.
Simple kontraventiler uden pilotdrift koster mindre og monteres mere kompakt. De kan dog ikke give kontrolleret frigivelse af indespærret tryk. Denne begrænsning gør dem uegnede til applikationer, hvor du skal flytte aktuatoren i begge retninger under kontrol.
Pilottrykkrav
Forståelse af pilottrykbehov hjælper dig med at designe pålidelige kredsløb. Kontraventilens sandwichplade Z2S 10 behøver kun ca. 1,5 til 10 bar ved pilotporten for at åbne helt, afhængigt af hovedtrykket og flowet. Dette lave krav betyder, at du ofte kan tappe pilottryk fra eksisterende kontrolventiler uden at tilføje boosterkredsløb.
Kontrolåbningsforholdet på ca. 1 til 11,5 mellem pilotområdet og hovedpladeområdet giver denne gunstige trykmultiplikation. Små pilotkræfter skaber store åbningskræfter på kuglesædet. Denne effektivitet reducerer energiforbruget og varmeproduktionen i dit system.
Når pilottrykket falder under tærsklen, lukker ventilen øjeblikkeligt. Fjederkraft sætter bolden fast mod dens sæde. Denne hurtige lukning forhindrer tilbagestrømning, men kan skabe trykspidser, hvis kredsløbet mangler ordentlig stødabsorbering. Tilføjelse af små akkumulatorer eller begrænsningsventiler dæmper disse transienter.
Overvejelser om systemintegration
At integrere kontraventilens sandwichplade Z2S 10 i dit hydrauliske kredsløb kræver planlægning. Ventilen skal sidde mellem retningsreguleringsventilen og aktuatoren på den port, du ønsker at låse. Pilotledninger forbindes til retningsventilens modsatte arbejdsport, så pilottrykket kommer automatisk, når du vender retningen.
Tankforbindelser til kontrolspolens dræning er vigtige. Version SO60 har en separat T-port til at dræne pilotsektionen til tanken, hvilket forhindrer trykopbygning, der kan forstyrre ventilens funktion. Standardversioner dræner internt gennem hovedkredsløbet, hvilket fungerer fint i de fleste applikationer, men kan forårsage problemer i specialiserede kredsløb.
Når du bruger flere Z2S 10 ventiler i ét system, har hver enkelt brug for sit eget pilotsignal. Krydsforbindelse af pilotporte kan skabe uventede interaktioner, hvor åbning af en ventil påvirker en anden. Hold pilotkredsløb uafhængige, medmindre du specifikt designer til kombineret drift.
Fejlfinding af almindelige problemer
Når kontraventilens sandwichplade Z2S 10 ikke blokerer ordentligt, er forurening den sædvanlige synder. Snavspartikler kommer mellem kuglen og sædet, hvilket skaber en lækagebane. Gennemskylning af systemet og forbedring af filtrering løser de fleste tilfælde. Hvis lækagen fortsætter efter rengøring, kan sædet have skader, der kræver udskiftning.
Manglende åbning med pilottryk betyder ofte, at kontrolspolen sidder fast. Dette sker, når der ophobes lak fra overophedet olie, eller når vandforurening forårsager korrosion. Adskillelse og rengøring af ventilen genopretter funktionen, men du bør også tage fat på årsagen til din hydrauliske væsketilstand.
Overdreven støj under åbning tyder normalt på kavitation eller hurtige trykændringer. Foråbningsfunktionen forhindrer normalt dette, så støj antyder enten en ikke-føråbningsversion eller slidte indvendige dele, der forsinker åbningssekvensen. Kontrol af versionen og inspektion for slid hjælper med at identificere den nødvendige rettelse.
Langsom reaktion på pilotsignaler kan indikere lavt pilottryk eller intern lækage omkring kontrolspolen. Måling af pilottryk ved ventilindløbet bekræfter, om dit kredsløb giver nok signal. Intern lækage kræver ombygning af ventilen med nye tætninger og inspektion af spoleboringens tilstand.
Omkostninger og tilgængelighed
Prisen for kontraventilsandwichpladen Z2S 10 varierer efter region og leverandør. Originale Bosch Rexroth-ventiler gennem autoriserede distributører i Storbritannien koster omkring 605 £ før moms for standardversioner. Priserne i andre regioner varierer baseret på lokale distributionsnetværk og importafgifter.
Alternative leverandører og kompatible produkter koster mindre. Asiatisk fremstillede ækvivalenter kan køre 30 til 50 procent under Bosch-priserne, mens de opretholder en rimelig kvalitet til mindre kritiske applikationer. Køb gennem industrielle forsyningsplatforme som MISUMI eller generelle markedspladser som eBay giver nogle gange rabatter, selvom det bliver vigtigt at verificere ægtheden.
Leveringstider afhænger af, om distributører har den specifikke version, du har brug for. Almindelige varianter som dobbeltports 1,5 bar-versionen sendes hurtigt fra lageret. Usædvanlige konfigurationer med specielle muligheder kan kræve fabriksordrer med flere ugers leveringstid. Planlægning i forvejen og vedligeholdelse af reservedele til kritiske maskiner forhindrer dyr nedetid.
Miljø- og fremtidige tendenser
Hydraulisk udstyr bruger i stigende grad biologisk nedbrydelige væsker for at reducere miljøpåvirkningen fra spild og lækager. Kontraventilsandwichpladen Z2S 10 tilpasser sig denne tendens gennem FKM-tætningsmuligheder, der er kompatible med HETG og andre biobaserede væsker. Denne kompatibilitet giver dig mulighed for at opgradere til miljøvenlig hydraulik uden at udskifte alle dine ventiler.
Strengere emissionsbestemmelser presser på for bedre tætning i hydrauliske systemer. Blokering uden lækage i Z2S 10 hjælper maskiner med at opfylde disse standarder. Udstyr, der arbejder i følsomme miljøer som fødevareforarbejdning eller rene rum, nyder især godt af den pålidelige tætning, som denne ventil giver.
Fremtidige udviklinger kan bringe elektronisk overvågning til hydrauliske ventiler. Sensorer, der registrerer pilottryk, flowhastighed eller ventilposition, kan integreres med maskinstyringssystemer. Selvom det grundlæggende Z2S 10-design forbliver rent mekanisk, ville disse tilføjelser muliggøre forudsigelig vedligeholdelse og bedre systemoptimering.
At træffe det rigtige valg
At vælge kontraventilsandwichpladen Z2S 10 giver mening, når du har brug for pålidelig trykholding i en kompakt pakke. Sandwichplademonteringen sparer plads og reducerer potentielle lækagepunkter sammenlignet med inline-ventilinstallationer. Pilotdrift giver dig kontrolleret frigivelse uden kompliceret yderligere kredsløb.
Overvej dine trykniveauer, flowkrav og væsketype, når du bestiller. Tilpas revnetrykket til dine systembehov, balancering mellem lav modstand i frit flow og tilstrækkelig forspænding til fast siddeplads. Vælg FKM-tætninger, hvis du kører med andet end mineralolie for at sikre lang tætningslevetid.
Z2S 10 fungerer bedst i systemer med god væskerenhed og regelmæssig vedligeholdelse. Hvis din operation har tendens til forsømt vedligeholdelse eller meget snavsede forhold, kan ventilen opleve pålidelighedsproblemer. I disse tilfælde kan mere robuste designs med større afstande tjene bedre på trods af deres højere lækagehastigheder.
Til de fleste industrielle hydrauliske applikationer, der kræver positionsfastholdelse og kontrolleret frigivelse, leverer kontraventilsandwichpladen Z2S 10 pålidelig ydeevne til en rimelig pris. Dens lange track record og brede tilgængelighed gør det til et sikkert valg til både nye designs og erstatningsapplikationer.
