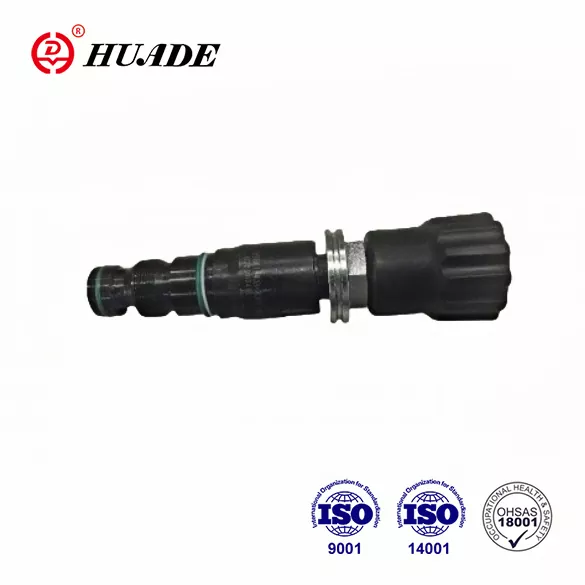

Trykaflastningsventiler DB.K

Gennem introduktion af Rexroths avancerede teknologi har Huade Hydraulic gjort betydelige fremskridt inden for design, fremstilling af hydrauliske komponenter og integreret udstyr. Huade® trykaflastningsventiler DB.K er mere holdbare sammenlignet med andre lignende produkter. De kan erstatte de produkter, der tilbydes af Rexroth i den samme serie. For at levere overkommelige produkter lægger fabrikken mere opmærksomhed på praktisk, mens de introducerer mere end 750 avanceret produktionsudstyr fra hele verden for at sikre kvaliteten. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske trykventiler har vundet bred markedsgenkendelse. På grund af pålidelig kvalitet og stabil ydeevne er de vidt brugt i forskellige industrielle miljøer, såsom konstruktionsmaskiner og marin hydraulisk system.

Produktparameter for trykaflastningsventiler DB.K

Produktfunktion og anvendelse af trykaflastningsventiler DB.K

Funktioner:

▶ Cartridgeventil

▶ 4 Tryk varierer

▶ 4 Justeringselementer

. Rotationsknap

. Ærme med hexagon og beskyttende cap

. Låsbar roterende drejeknap med skala

. Rotationsknap med skala

Anvendelse:

Trykaflastningsventiler Type DB..K .. er pilotdrevne trykaflastningsventiler til installation i patron. De bruges til at begrænse trykket i et hydraulisk system.

Funktion, sektion og symboler på trykaflastningsventiler db.k

Indstilling af systemtrykket er via justeringselement (4). I hvile er ventilerne lukket. Tryk i Port A fungerer på spolen (1). På samme tid føres tryk gennem åbning (2) videre til den fjederbelastede side af spolen (1) og gennem åbning (3) til pilotpoppet (6). Hvis trykket

I havn opstår over den værdi, der er indstillet til foråret (5), åbnes pilotpoppet (6). Fluid kan nu strømme fra den fjederbelastede side af spole (1), åbning (3) og kanal (8) til port Y. Det resulterende trykfald bevæger spole (1), hvilket får dette til at åbne forbindelsen fra A til B, mens trykket, der er sat i foråret (5), opretholdes.

Pilotolie vender tilbage fra de to forårskamre tages eksternt via Port Y.

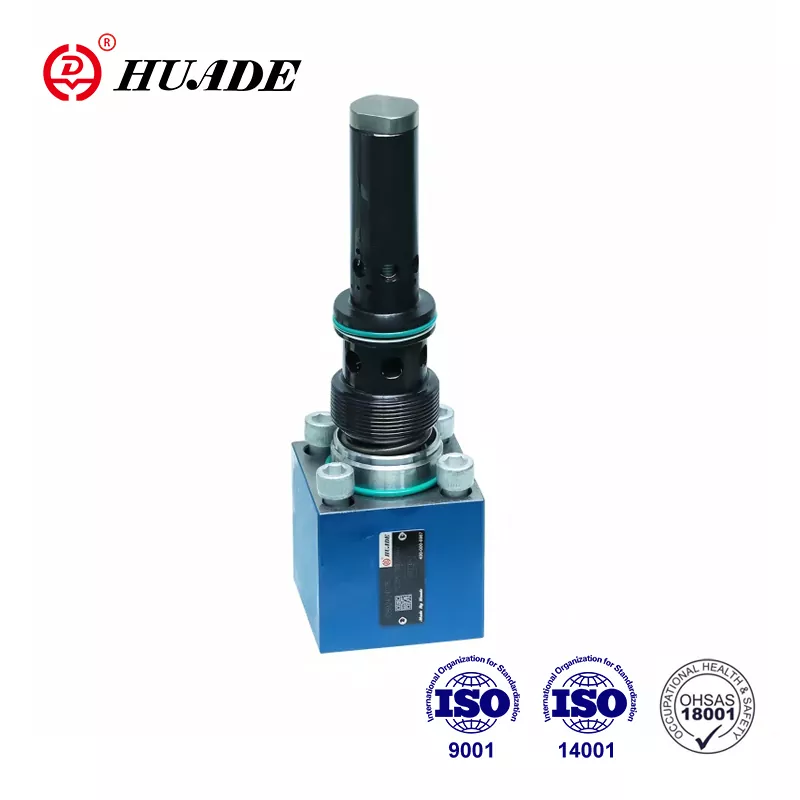

Struktur af DB 10 K2-40B

Symbol

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
