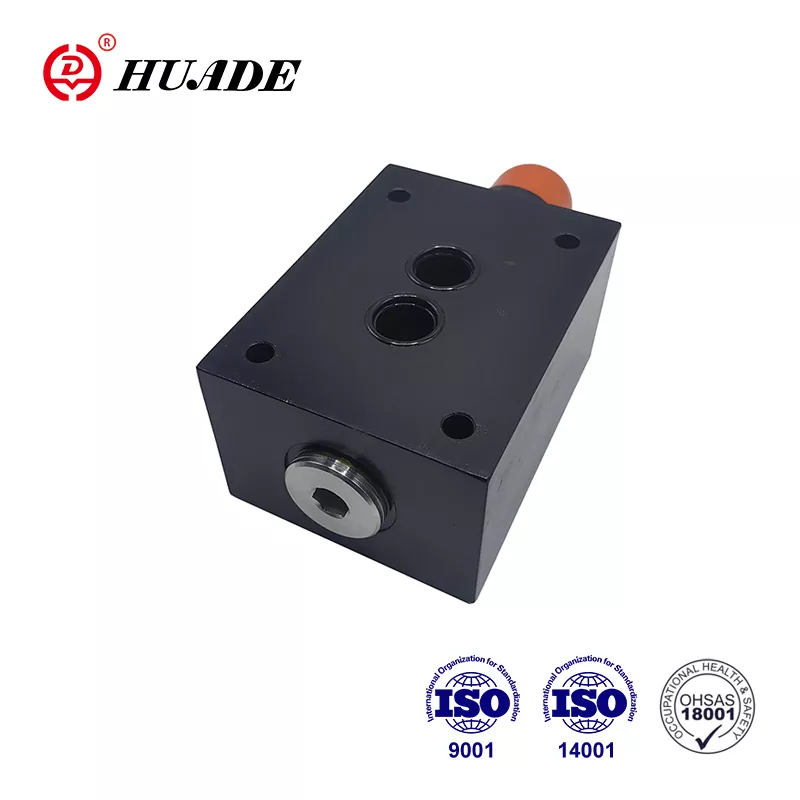

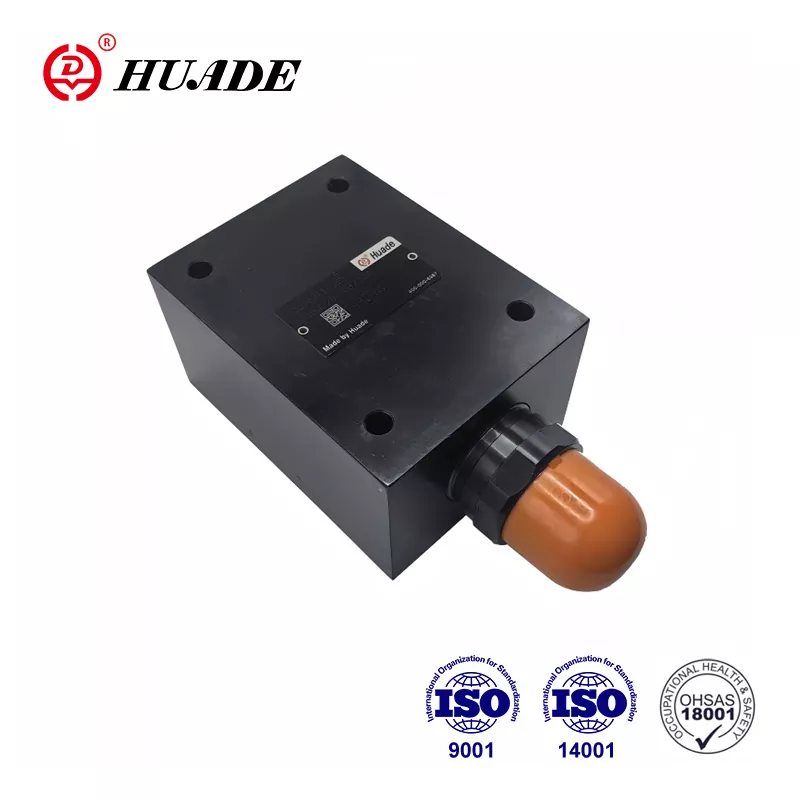

Trykaflastningsventil DBD

Beijing Huade Hydraulic Industrial Group er et berømt statsejet selskab med speciale i design, fremstilling og service af hydrauliske produkter og udstyr. DBWT -aflastningsventil kan erstatte de produkter, der tilbydes af Rexroth®. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic har et godt inspektionssystem for at sikre den høje kvalitet af hydrauliske ventiler. Fabrikken driver mere end 750 stykker avanceret produktionsudstyr importeret fra hele verden. Hver trykventil vil blive pakket i vandtæt plastposer og standardkartoner, hvor anti-counterfjenende mærker fastgøres. Huade® hydrauliske produkter er vidt brugt i den militære industri til at fremme moderniseringen af forsvarsudstyr.

Produktparameter for trykaflastningsventil DBD

Produktfunktion og anvendelse af trykaflastningsventil DBD

Funktioner:

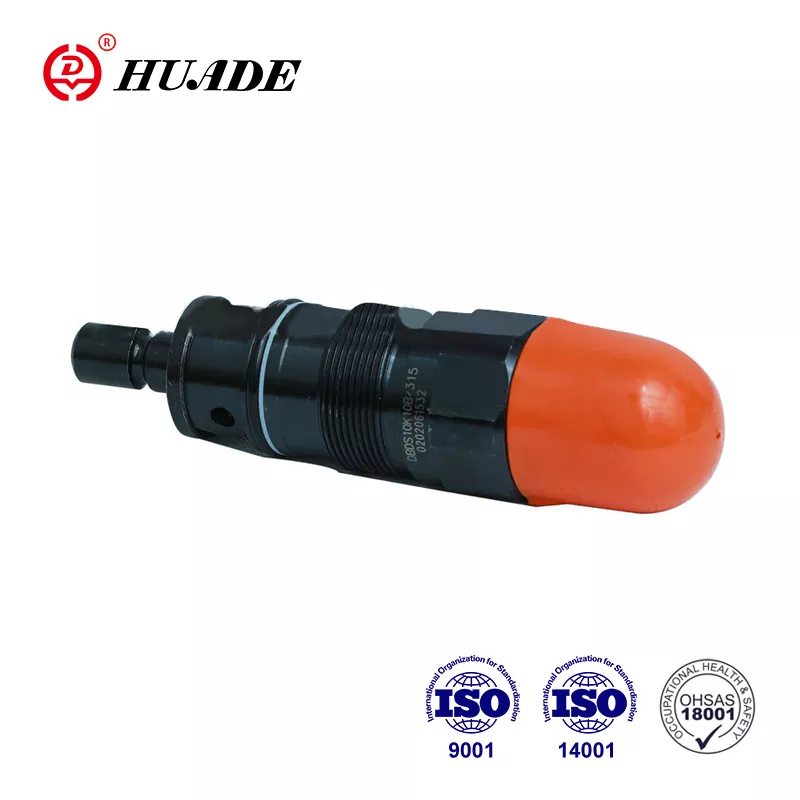

▶ som patronventil

▶ For gevindforbindelser

▶ Til montering af underplader

▶ 3 Trykjusteringselementer, valgfrit:

· Rotationsknap

· .Hex. Hovedskrue med beskyttende cap

· Låsbar roterende drejeknap med skala

Anvendelse:

Funktioner, sektion og symboler på trykaflastningsventil DBD

DBD -trykaflastningsventilerne er direkte betjente poppetventiler.

De bruges til at begrænse trykket i et hydraulisk system.

Ventilerne består hovedsageligt af ærme (1), foråret (2), poppet med dæmpning af spole (4) (trykstadier 2,5 til 40 MPa) eller kugle (4) (trykstadium 63 MPa) og justeringselement (3). Indstillingen af systemtrykket er uendeligt variabel via justeringselementet (3). Foråret (2) skubber poppet (4) på sædet. P -kanalen er tilsluttet systemet. Trykket til stede i systemet påføres Poppet -området (eller kuglen).

Hvis trykket i kanal P stiger over ventilen indstillet ved foråret (2), åbnes poppet (4) mod foråret (2). Nu danner trykvæskestrømme kanal P til kanal T. Stræk af poppet (4) er begrænset af en pin. I orden for at opretholde et godt trykindstilling over hele trykområdet er trykområdet opdelt i 7 trykstadier. En trykstadium svarer til en bestemt fjeder for et maksimalt driftstryk, der kan indstilles med det.

Struktur og symboler på trykaflastningsventil DBD

Symboler på DBD

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
