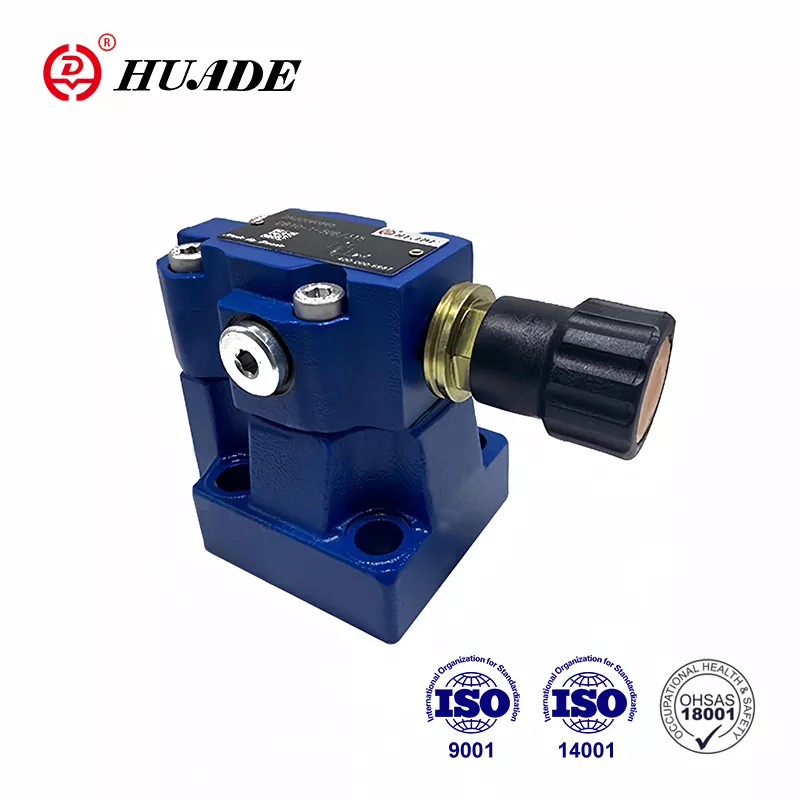

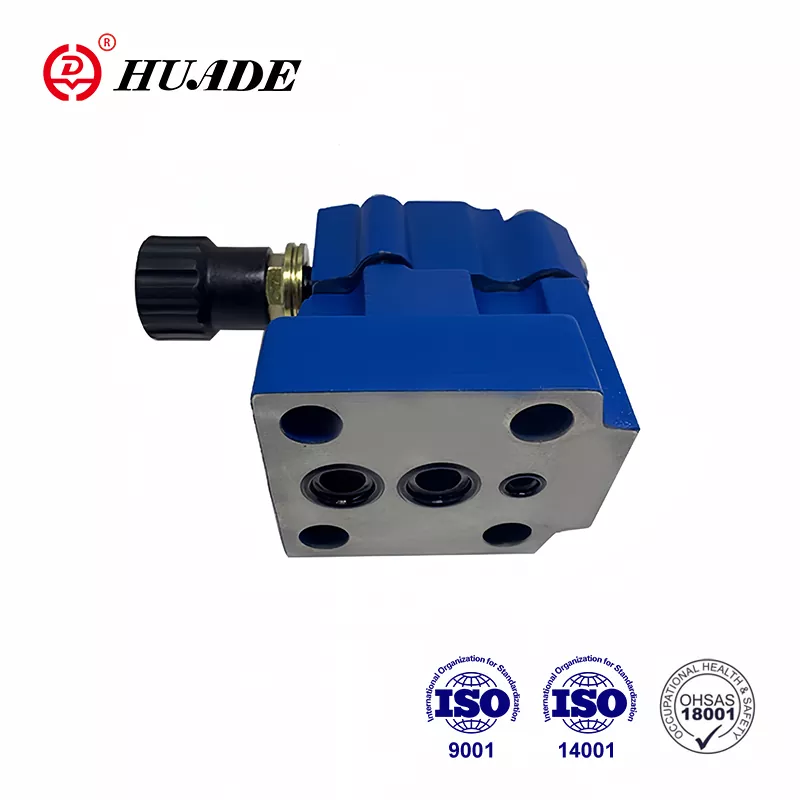

Trykaflastningsventil DB 10

Etableret i 1979 er Huade Hydraulic blevet førende inden for Kinas hydrauliske industri gennem introduktion af Rexroths avancerede teknologi. Huade® Pressure Relief Valves DB 10 Match Rexroths DB10 -serie. Fabrikken bruger rationelt indenlandske ressourcer til at give kunderne overkommelige hydrauliske ventiler. På samme tid har det introduceret mere end 750 avancerede maskiner fra hele verden for at sikre kvaliteten af ​​hydrauliske ventiler. Huade Hydraulic og dens tilknyttede virksomhed er gået i ISO9001, ISO14001 og OH SAS18001. Hude® -trykventiler sælges vildt i Kina og i fremmede lande på grund af pålidelig kvalitet og stabil ydeevne. Huade Hydraulics samarbejder med mange velkendte indenlandske virksomheder for at give dem hydrauliske løsninger.

Produktparameter for trykaflastningsventil DB 10

Produktfunktion og anvendelse af trykaflastningsventil DB 10

Funktioner:

▶ Subplade -montering

▶ Porting mønster til DIN 24 340, form E, ISO 6264 og CETOP - RP 121H

▶ Rørforbindelse

▶ Indsæt forbindelse

▶ Tre justeringselementer:

. Rotationsknap

. Hex. Hovedskrue med beskyttende cap

. Låsbar roterende drejeknap med skala

▶ Solenoid betjent losning via indbygget retningsspoleventil

Anvendelse:

Trykaflastningsventiler DB 10 bruges til begrænsningen (DB) eller begrænsning af kontroltrykket.

Funktion, sektion og symboler på trykaflastningsventil DB 10

Generel

Typer DB -trykventiler er pilotdrevne trykaflastningsventiler.

Trykaflastningsventilerne (DB) består hovedsageligt af hovedventilen (1) med hovedspolemontering (3) og pilotdrevet ventil (2) med trykjusteringselement.

Trykaflastningsventil Type DB

Trykket til stede i port A fungerer på hovedspolen (3). På samme tid påføres tryk via kontrollinjerne (6) og (7), der er udstyret med åbninger (4) og (5), på fjederbelastet side af hovedspolen (3) og ved bolden (8) i pilotkontrolventilen (2). Hvis trykket i port A overstiger ventilen indstillet ved foråret (9), åbnes kuglen (8) mod foråret (9).

Signalet til dette kommer internt via kontrollinjerne (10) og (6) fra Port A. Trykvæsken på fjederbelastet side af hovedspolen (3) strømmer nu via kontrollinjen (7), åbningsboring (11) og bold (8) ind i fjederkammeret (12). I type DB ... 50b/... flyder det internt via kontrollinjen (13) til tank eller i type DB..50/.. y..exteralt via kontrollinjen (14). På grund af åbningerne (4) og (5) et trykfald forekommer ved hovedspolen (3), er forbindelsen fra port A til port B åben. Nu strømmer trykvæsken fra port A til Port B, mens det opretholder det indstillede driftstryk.

Trykaflastningsventilen kan aflæses eller skiftes over til et andet tryk (andet trykstadium) via port "X" (15).

Struktur af DB ... 50b

Symbol på DB ... 50b

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
