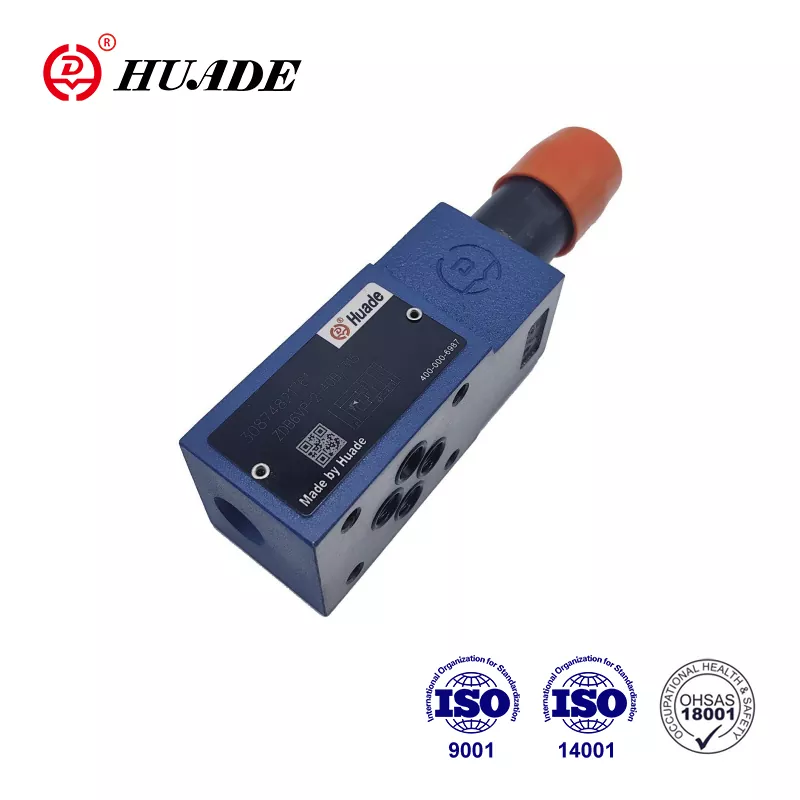

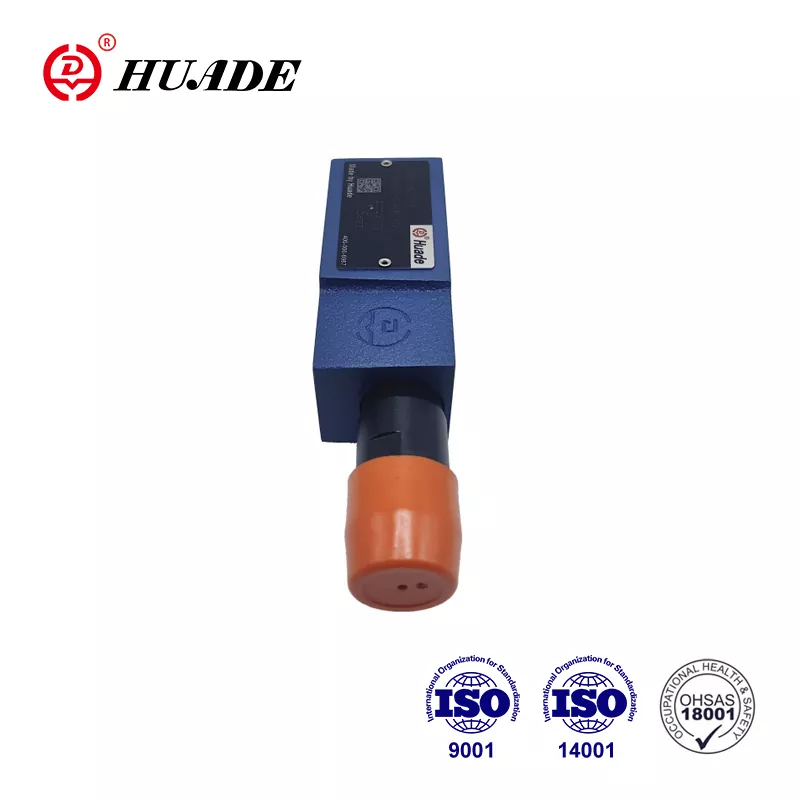

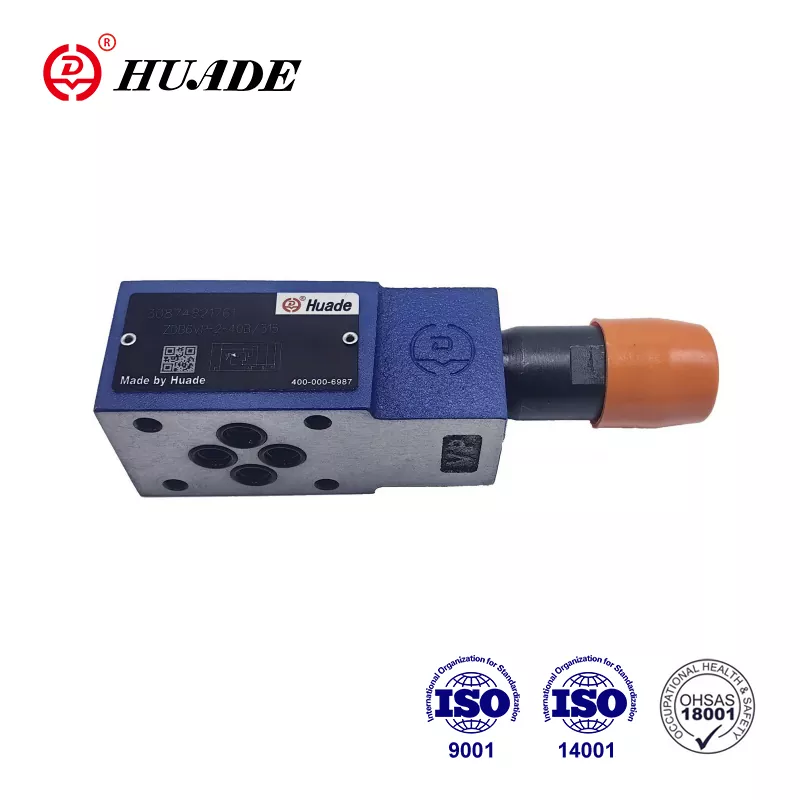

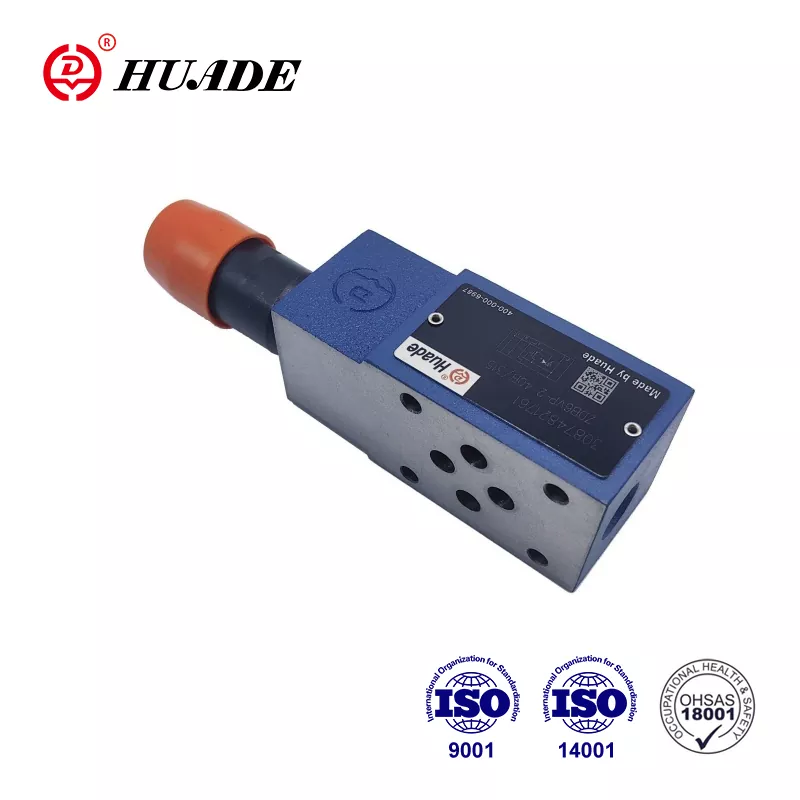

Trykaflastningsventil Z2DB 6

Siden oprettelsen i 1979 er Huade Hydraulic nu vokset til en betydelig produktionsskala. Trykaflastningsventil Z2DB 6 har en relativt lavere pris sammenlignet med et andet internationalt kendt brand. Fabrikken lægger mere vægt på praktisk og omkostningseffektivitet. For at levere billigere produkter gør fabrikken fuld af indenlandske ressourcer. På samme tid for at sikre kvaliteten har den introduceret mere end 750 avanceret produktionsudstyr fra hele verden. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Sammenlignet med andre lignende hydrauliske ventiler er Huade® -trykaflastningsventiler mere avancerede inden for teknologi og mere holdbare i denne branche. De er vidt brugt i den militære industri på grund af pålidelig kvalitet og stabil præstation.

Produktparameter for trykaflastningsventil Z2DB 6

Produktfunktion og anvendelse af trykaflastningsventil Z2DB 6

Funktioner:

▶ Sandwichpladeventil

▶ 4 Tryk varierer

▶ 5 kredsløbsmuligheder

▶ Med en eller to trykaflastningspatroner

▶ 4 Justeringselementer.

· Rotationsknap

· Ærme med hexagon og beskyttende cap

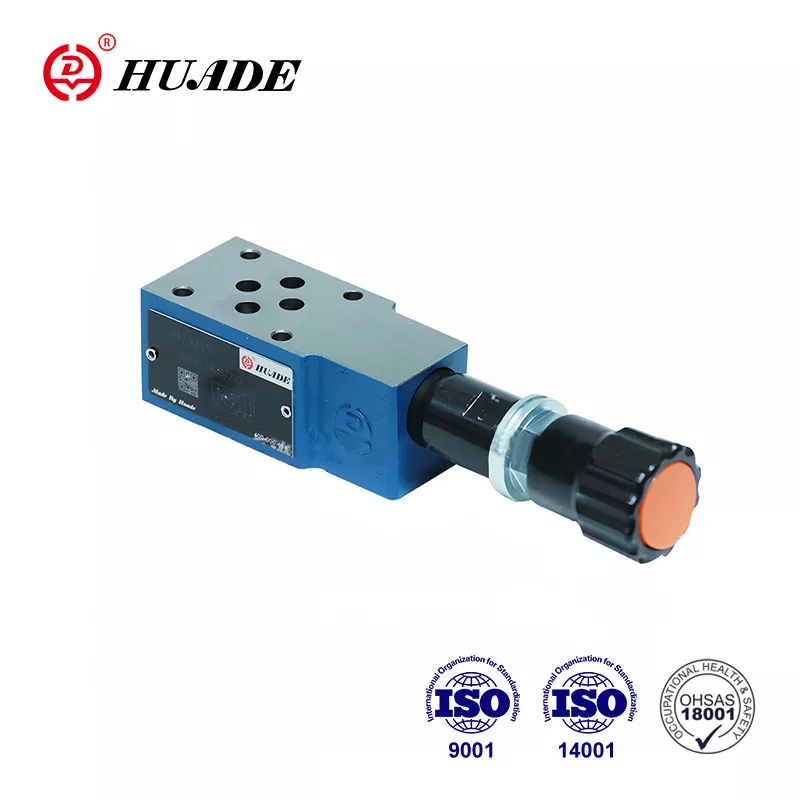

· Låsbar roterende drejeknap med skala

· Låsbar roterende drejeknap

Anvendelse:

Hovedfunktionen af ​​trykaflastningsventil Z2DB 6 er at begrænse trykket inden for et hydraulisk system.

Sektion og symboler på trykaflastningsventil ZDB 6

Trykaflastningsventiletyper ZDB og Z2DB er pilotbetjent og er af sandwichpladedesign.

De består dybest set af huset (7) sammen med en eller to trykaflastningsventilpatroner.

Systemtrykket indstilles ved hjælp af justeringselementet (4).

I hvile er ventilen lukket. Tryk i Port A fungerer på spolen (1). På samme tid passerer tryk gennem åbning (2) videre til den fjederbelastede side af spole (1) og via åbning (3) til pilotpoppet (6). Hvis trykket i port A stiger over den værdi, der er indstillet på foråret (5), åbnes pilotpoppet (6). Fluid kan nu strømme fra den fjederbelastede side af spole (1), åbning (3) og kanal (8) til port T. Det resulterende trykfald bevæger sig derefter spole (1), hvilket får dette til at åbne forbindelse A til T, mens trykket, der er sat i foråret (5), opretholdes.

Pilotolie fra de to forårskamre vender tilbage eksternt til tank via Port T.

Symbol på Z2DB 6

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
