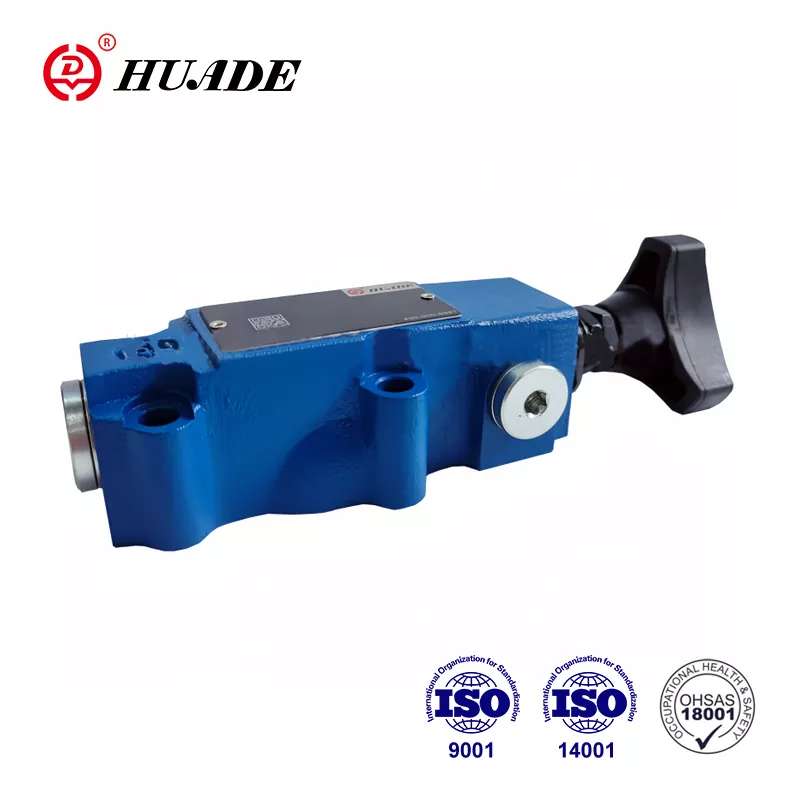

Samarbejdserfaringer med Rexroth fra 1979. Huade® Remote Control Relief Valve DBT har en overkommelig pris. Det er mere avanceret inden for teknologi og mere holdbar end de lignende produkter i denne linje. Huade Hydraulic lægger stor stress på kvaliteten. Fabrikken driver mere end 750 stykker avanceret produktionsudstyr importeret fra hele verden for at sikre kvaliteten af hydrauliske ventiler. Alle trykventiler vil gennemgå en streng test, før de forlader fabrikken. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huade® er et fremragende brand i den kinesiske hydrauliske industri. Serien med trykstyringsventiler er vidt brugt i marin hydraulisk system og andre felter på grund af den overlegne ydelse.
|
Tekniske data |
||
|
Trykvæske |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|
|
Temperaturområde （℃） |
-30 ～+80 |
|
|
Viskositetsområde (MM2/s) |
10 ~ 800 |
|
|
max.flow (l/min) |
3 |
|
|
maks. Driftstryk (MPA) |
31.5 |
|
|
max. Setting pressure (MPa ) |
op til 10 eller 31.5 |
|
|
Rygtryk |
DBT (MPA) |
|
|
DBWT (MPA) |
Op til 10 (AC); op til 16 (DC) |
|
Funktioner:
▶ Langdistance fjernbetjening
▶ Subplade -montering
▶ Tre justeringselementer:
▶ Rotationsknap
▶ Hex. Hovedskrue med beskyttende cap
▶ Låselig roterende drejeknap med skala
Typer DBT- og DBWT -fjernbetjeningstrykventiler er pilotdrevne trykaflastningsventiler.
Type DBT består hovedsageligt af hovedventilen (1), hovedspole (2), ventilsæde (3) og justering (6)
Systemets tryk virker på spolen (2) via åbning. Hvis trykket overstiger ventilen, der er indstillet ved fjederen, er trykfluidafløbet til tank fra port T (eller dræning ekstern).
Struktur og symboler på trykaflastningsventil DBT
1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.
2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.
3.Produkter uden underplade, når man forlader fabrikken.
4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.
5. Roughness of surface linked with the valve is required surface roughness is 0.8.
6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
