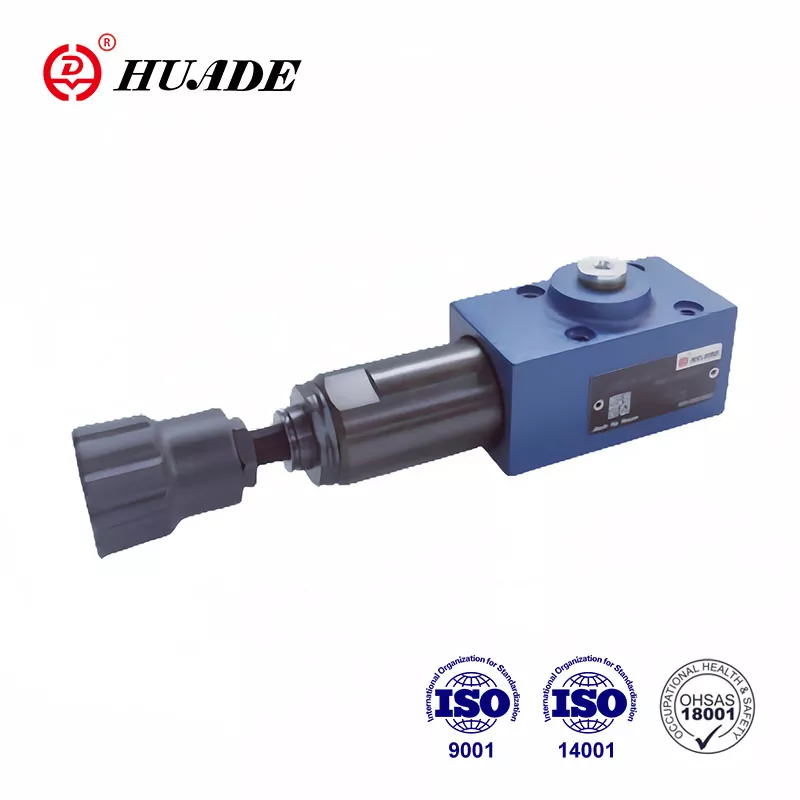

Tryksekvensventil DZ 6 DP

Ventiltypen DZ 6 DP er en direkte driftstryksekvensventil. Gennem to langsigtede og dybtgående samarbejde med Rexroth kan Huade® hydrauliske trykventiler matche Rexroth i ydeevne. Denne tryksekvensventil kan bruges i vid udstrækning i det hydrauliske system med løft- og transportmaskineri, konstruktionsmaskiner, industrikøretøjer, værktøjsmaskiner, skibe, metallurgi og andet udstyr.

Produktparameter for tryksekvensventil DZ 6 DP

Produktfunktion og anvendelse af tryksekvensventil DZ 6 DP

Funktioner:

▶ Til montering af underplader

▶ 5 trykstadier

▶ 4 Justering af elementer:

. Rotationsknap

. Hovedskrue med hexagon og beskyttelseshætte,

Låsbar roterende drejeknap med skala

Rotationsknap med skala

▶ Kontroller ventilen, valgfri

▶ Monteringsmønster til DIN 24 340, form A, ISO 4401 og CETOP - RP 121H

Anvendelse:

Tryksekvensventil DZ 6 DP bruges til trykafhængig forbindelse af et andet system.

Sektion og symbol på tryksekvensventil DZ 6 DP

Indstillingen af ​​sekvenstrykket er via justeringselementet (4).

Foråret (3) holder kontrolspolen (2) i den neutrale position, ventilen er blokeret. Trykket i kanal P er til stede ved spoleoverfladen af ​​kontrolspolen (2) overfor foråret (3) via kontrollinjen (6).

Hvis trykket i kanal P når den indstillede værdi af fjederen (3), flyttes kontrolspolen (2) til venstre, og forbindelsen p til a åbnes. Systemet ved kanal A er tilsluttet uden et trykfald, der falder i kanal P.

Kontrolsignalet stammer internt via kontrollinjen (6) fra kanal P eller eksternt via port B (x).

Afhængig af brugen af ​​ventilen er lækageolieafløbet eksternt via port T (Y) eller internt via A.

Struktur af DZ 6 DP 1 -50b

Symboler på DZ 6 DP-10B
