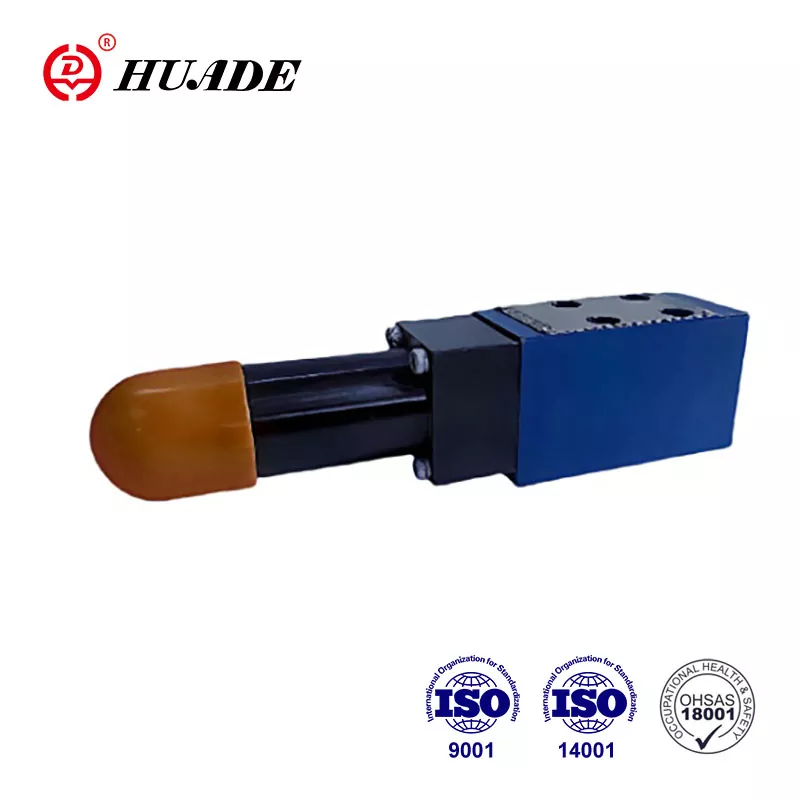

Tryksekvensventil DZ 5 DP bruges til at dirigere olie til et andet system ved et fast tryk.
På grund af introduktionen af Rexroths avancerede teknologi er Huade® hydrauliske ventiler kompatible med Rexroth i ydeevne og kvalitet. Prisen er mere fornuftig. Fabrikken har avanceret produktionsudstyr og strenge testsystemer fra hele verden for at sikre produkternes overlegne ydelse.
|
Tekniske data |
|
|
Indløbstryk, port P, B (X） (MPA) |
op til 210; uden tilbageføringsventil op til 31,5 |
|
Outlettryk, port A (MPA) |
til 31,5 |
|
Bagtryk, Port T (MPA) |
til 6,0 |
|
Max.Permissible Flow (L/Min) |
til 30 |
|
Væsker |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Fluid temperaturområde (℃) |
-30 op til +80 |
|
Fluid renhed (um) |
Fluid renhed maksimal tilladt grad af forurening af væsken til NAS 1638 Klasse 9 |
Funktioner:
▶ Til montering af underplader
▶ Frontflange montering
▶ 5 Trykområder
▶ 4 forskellige indstillingselementer
. Rotationsknap
. Ærme med hexagon og beskyttende cap
. Låsbar roterende drejeknap med skala
. Rotationsknap med skala
▶ Valgfri ikke -returventil
▶ Monteringsmønster til DIN 24 340, form C for subplader
Anvendelse:
Denne DZ 5 DP -tryksekvensventil kan bruges i vid udstrækning i hydrauliske systemer til løft og transportmaskiner, konstruktionsmaskiner, industrielle køretøjer, værktøjsmaskiner, skibe, metallurgi og andet udstyr.
1. afsnit og symbol på tryksekvensventil DZ 5 DP
Ventiler Type DZ 5 DP er direkte betjente sekvensventiler. Ventiler af denne type består dybest set af huset (1), kontrolspole (2), fjedre (3) og trykindstillingselement (4) og derudover ikke-returventil (5) om nødvendigt.
Trykket, hvorpå ventilen passerer olie, indstilles ved trykindstillingselementet (4). Springene (3) holder kontrolspolen (2) i startpositionen, og ventilen forbliver lukket. Trykket i Port P passerer via boring (6) og jet (7) videre til spolens driftsområde i den modsatte ende af kontrolfjederne (3).
Når trykket i Port P når den indstillede værdi, bevæger spolen sig mod fjederen for at forbinde Port P til Port A.
Signalet til dette passerer internt via boring (6) fra Port P.
Olie passerer nu til systemet, der er tilsluttet til port A, men trykket i port P falder ikke.
Pilotolien kan også fodres eksternt via port B (x).
Afhængig af påføring af ventilen kan pilotolie -returen være eksternt via port T (Y) eller internt.
For at tillade fri returstrøm af olien fra port A til port P kan ikke-returventil (5) inkluderes, hvis det er nødvendigt.
Struktur af DZ5DP-3-10B
Symboler på DZ 5 DP-10B
