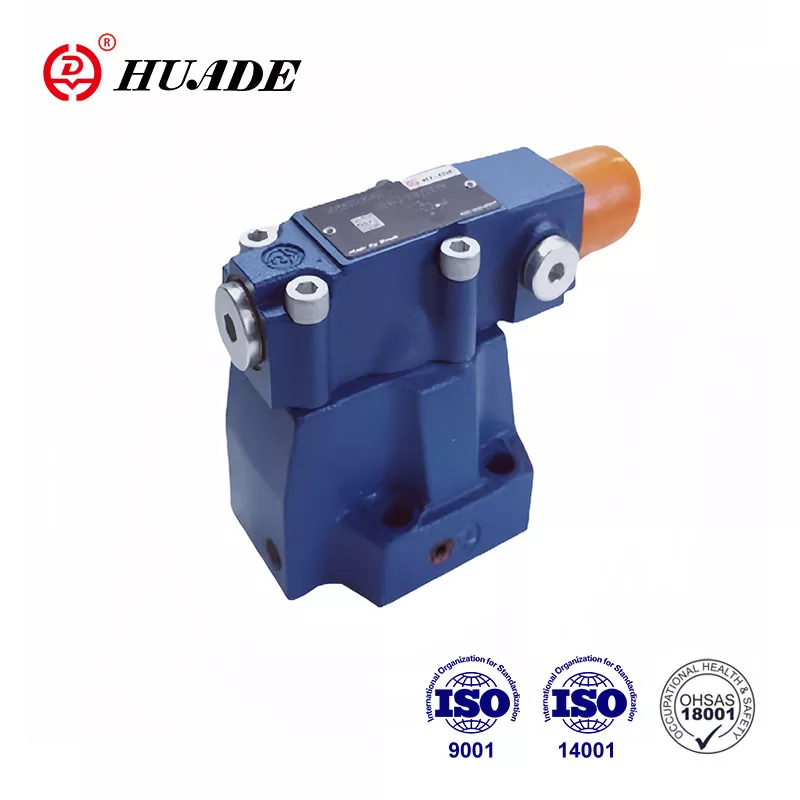

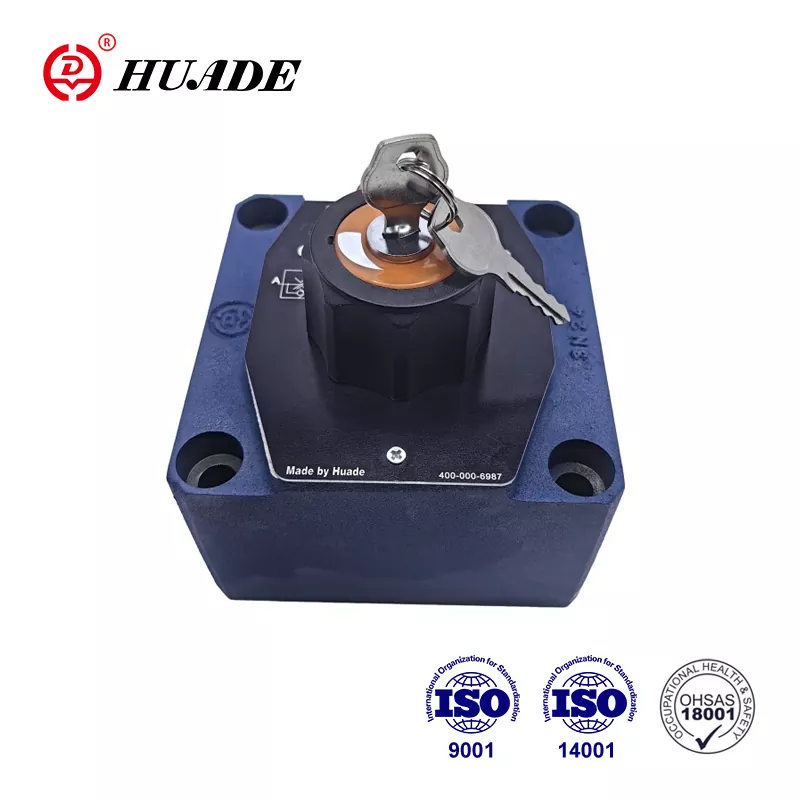

Tryksekvensventil DZ

Pilot-betjente sekvensventiler DZ bruges til trykafhængig sekventiel switching af sekundære kredsløb. Huade® hydrauliske ventiler er altid kommet op til de internationale standarder. Huade® Pressure Valves Win Wide Market Recognition and User Trust skyldes hovedsageligt dens høje kvalitet og relativt lavere pris. Fabrikken lægger stor vægt på produktkvalitet og introducerer avancerede produktionsmaskiner fra hele verden.

Produktparameter for tryksekvensventil DZ

Produktfunktion og anvendelse af tryksekvensventil DZ

Funktioner:

▶ Til montering af underplader

▶ 4 Justeringselementer

.Rotary Knob

. Ærme med hexagon og beskyttende cap

. Låsbar roterende drejeknap med skala

. Rotationsknap med skala

▶ 4 Trykvurderinger

▶ Kontroller ventilen, valgfri

▶ Monteringsmønster til DIN 24 340, form D, ISO 5781 og CETOP - RP 121H

Anvendelse:

Trykventiler Type DZ er pilotdrevet tryksekvensventiler. De bruges til trykafhængig sekvensomskiftning af et andet kredsløb.

Sektion og symbol på tryksekvensventil DZ

Tryksekvensventilerne består dybest set af hovedventil (1) med hovedspoleindsats (7) og

Pilotventil (2) med trykjusteringselement og kontrolventil (3), valgfrit.

Ventilfunktionen varierer i henhold til pilotolieafløbskonfiguration:

Sekvensventiltype DZ. 50b/..

(Kontrollinjer 4.1, 12 og 13 åbne; kontrollinjer 4.2, 14 og 15 tilsluttet)

Trykket på linje A fungerer på pilotspolen (5) i pilotventilen (2) via kontrollinjen (4.1).

På samme tid virker det på fjederbelastet side af hovedspolen (7) via åbning (6) .Når

Trykket overstiger den værdi, der er indstillet til foråret (8), flyttes pilotstemplet (5) mod foråret (8).

Signalet opnås internt fra port A via kontrollinje (4.1).

Væsken på den fjederbelastede side af hovedstemplet (7) flyder nu til port B via åbning (9), kontrolland (10) og kontrollinjer (11) og (12). Der er nu et trykfald ved hovedspolen (7), forbindelsen fra port A til port B er åbent med at opretholde trykket i foråret (8). Lækageolien ved pilotstemplet (5) føres til port B internt via kontrollinie (13). En valgfri kontrolventil (3) kan monteres for fri returstrøm fra port B til A.

Sekvensventiltype DZ ... 50b/... X ..

(Kontrollinjer 4.2, 12 og 13 åbne; kontrollinjer 4.1, 14 og 15 tilsluttet)

Funktionen af ​​denne ventil er hovedsageligt den samme som for ventil dz-50b/.

På tryksekvensventiltypen DZ ... 50b/... X ... Signalet gives dog eksternt af

Midler til kontrollinje (4.2).

Sekvensventiltype DZ ... 50b/... Y.

(Kontrollinjer 4.1, 12 og 14 eller 15 åbne; kontrollinjer 4.2 og 13 tilsluttet)

Funktionen af ​​denne ventil er hovedsageligt den samme som for ventiltype DZ ... 50b/... dog for type DZ. .50b/... y ... lækage ved pilotstemplet (5) skal drænes til tank uden tryk via linje (14) eller (15). Pilotolie føres til port B via linje (12).

Sekvensventiltype DZ ... 50b/... XY ..

(Kontrollinjer 4.2, 14 eller 15 åbne; kontrollinjer 4.1, 12 og 13 tilsluttet)

Tryk i Port X fungerer på pilotstemplet (5) i pilotventilen (2) via kontrollinie (4.2). På det samme

Tidstryk i port A fungerer på fjederbelastet side af hovedspolen (7) via åbning (6). Når

Trykket i port X overstiger den værdi, der er indstillet ved foråret (8), pilotstemplet (5) flyttes mod foråret (8). Når pilotstemplet (5) flyttes mod foråret (8), kan væske passere fra fjederbelastet side af hovedspolen (7) ind i fjederkammeret (17) på pilotventilen (2) via åbning (9)

og linje (16) og tryk bryder sammen på fjederbelastet side af hovedspolen (7).

Væsken kan derfor passere fra port A til B med mindstetab. Pilotolien i forårskammeret (17) skal drænes til tank uden tryk via linje (14) eller (15). En valgfri kontrolventil (3) kan monteres for fri returstrøm fra port B til A.

Struktur af DZ ... 50b/210 ...

Symboler på DZ ... 50b
