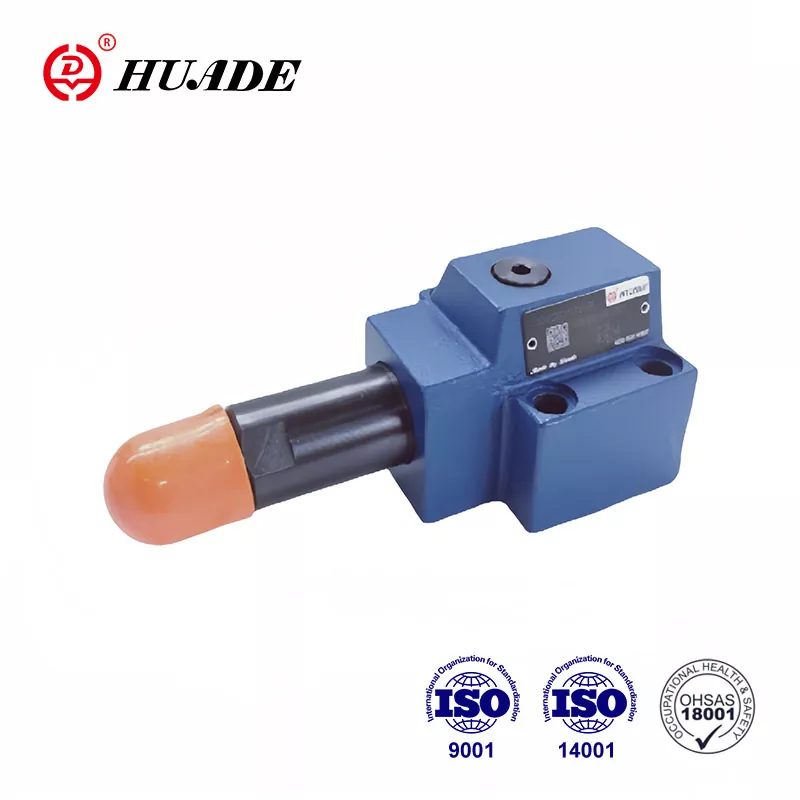

Tryksekvensventil DZ 10 DP

Tryksekvensventiltypen DZ 10 DP er en direkte driftstryksekvensventil. Det bruges til trykafhængig sekventering af et andet system. Det sælges vildt i Kina og i udlandet med høj kvalitet og lavere pris. Huade® -tryksekvensventil overholder fuldt ud med internationale standarder i den hydrauliske industri. Ved at introducere avanceret Rexroth -teknologi er Huade® hydrauliske ventiler kompatible med Rexroth i ydelsen.

Produktparameter for tryksekvensventil DZ 10 DP

Produktfunktion og anvendelse af tryksekvensventil DZ 10 DP

Funktioner:

▶ Til montering af underplader

▶ 4 Trykvurderinger

▶ 4 Justeringselementer:

. Rotationsknap

. Ærme med hexagon og beskyttende cap

. Låsbar roterende drejeknap med skala

. Rotationsknap med skala

▶ Med trykmålerforbindelse

▶ Kontroller ventilen, valgfri

▶ Monteringsmønster til DIN 24 340, form D, ISO 5781 og CETOP - RP 121H

Anvendelse:

Denne tryksekvensventil DZ 10 DP kan bruges i vid udstrækning i hydrauliske systemer til løft og transportmaskineri, konstruktionsmaskiner, industrikøretøjer, værktøjsmaskiner, skibe, metallurgi og andet udstyr.

Sektion og symbol på tryksekvensventil DZ 10 DP

Sekvenstrykket indstilles via justeringselementet (1).

Kompressionsfjederen (2) holder kontrolspolen (3) i startpositionen, ventilen er lukket. Trykket i port A er til stede i stempelområdet for kontrolspolen (3) modsat komprimeringsfjederen (2) via kontrollinjen (4). Når trykket når den værdi, der er indstillet på kompressionsfjederen (2), flyttes kontrolspolen (3) og åbner forbindelsen A til B. Systemet, der er tilsluttet til port B, sekventeres uden trykket i kanal A Falling.

Kontrolsignalet opnås via kontrollinjen (4) fra port A eller eksternt via forbindelse X.

Afhængig af ventilpåføringen kan lækageafløbolie ledes eksternt via forbindelse Y eller internt via B.

Struktur af DZ 10 DP 1 -40B

Symboler på DZ 10 DP-10B
