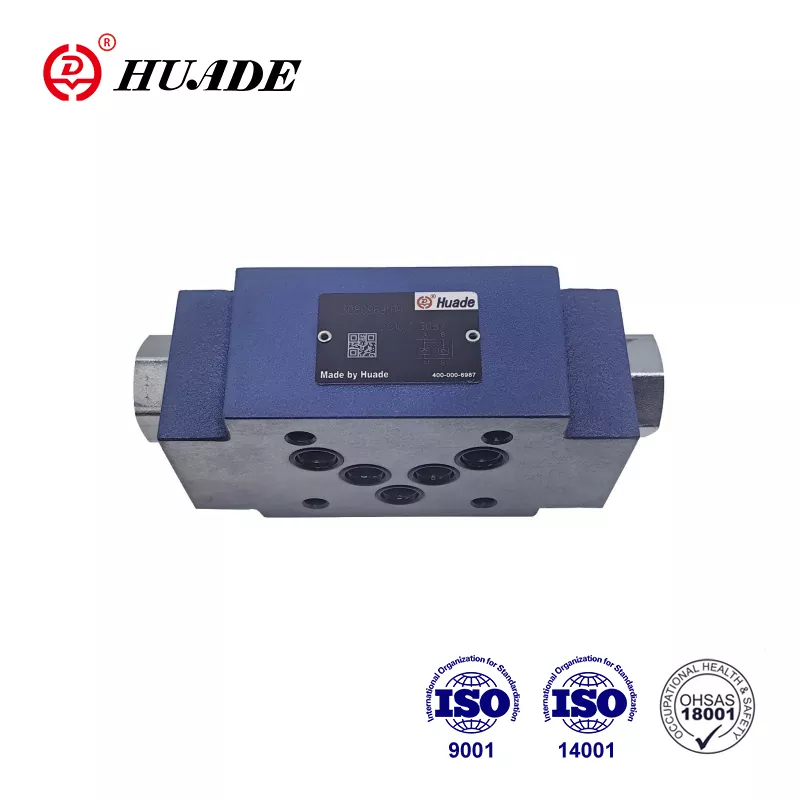

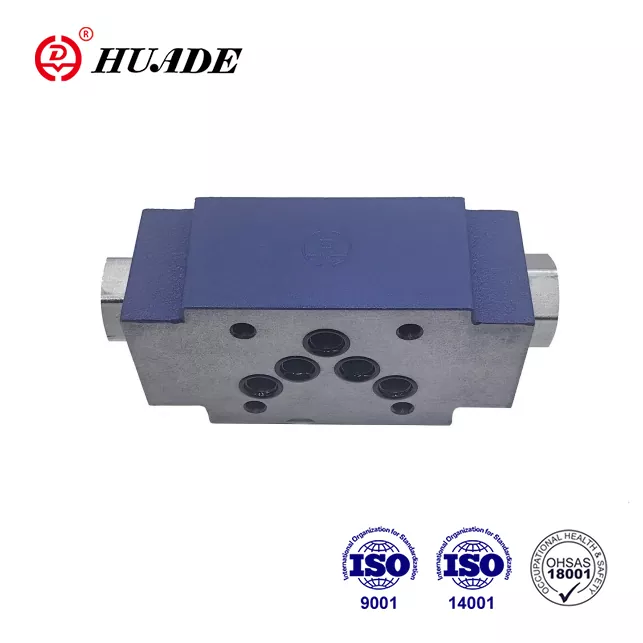

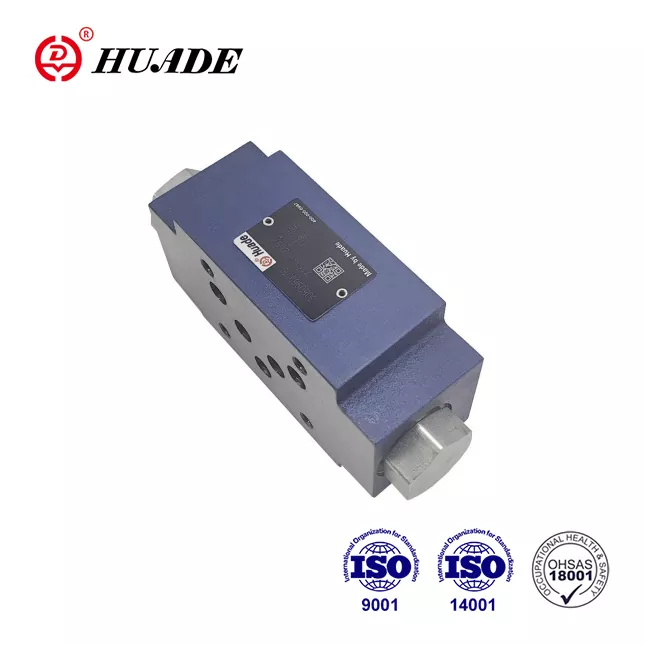

Tjek ventilsandwichplade Z2S 10

Huade har inkorporeret avanceret teknologi fra Rexroth på grund af syv års erfaring med at samarbejde med Rexroth fra 1979. Kontroller Valve Z2S 10 fra Huade er et overkommeligt alternativ til den samme serie fra Rexroth. Huade har bestået den internationale standard, nemlig ISO9001, ISO14001 og OH SAS18001. Hver kontrolventil Z2S 10 gennemgår streng testning, før den forlader fabrikken for at sikre overlegen ydelse. Huade® hydrauliske ventiler er vidt brugt i teknik- og konstruktionsmaskiner, metallurgi, værktøjsmaskiner, miljøbeskyttelse, skibsbygning, rumfart, jernbanetransit, petroleum og petrokemisk, militær industri og andre felter. Det er et velkendt nationalt brand i Kina. Det er mere avanceret inden for teknologi og mere holdbar end de lignende produkter i denne linje.

Produktparameter på checkventilsandwichpladen Z2S 10

Produktfunktion og anvendelse af checkventilsandwichpladen Z2S 10

Funktioner:

▶ Til brug i lodrette stablingssamlinger

▶ For lækagenfri lukning af en eller to serviceporte

▶ Porting mønster til DIN 24 340 Form A, ISO4401 og CETOP - RP 121H

Anvendelse:

Denne pilotbetjente kontrolventil Z2S bruges til lodret stablingsinstallation. Det kan forsegle en eller to arbejdende olieporte uden lækage efter behov.

Funktioner, sektion og symboler på kontrolventilsandwichpladen Z2S 10

Kontroller ventiler Type Z2S 10 er sandwichpladedesign. De bruges til den lækrefri lukning af en eller to serviceporte, selv i lange perioder. Fri strømning forekommer fra A1 til A2 eller B1 til B2. Flow i A1 B1 Den modsatte retning er blokeret. Når væske strømmer fra A1 til A2, presses spolen (1) og skubbes til højre og åbner derved kuglepoppetventilen (2), som derefter åbner poppet (3). For at sikre korrekt lukning af ventilen skal A2 B2 -serviceporte i retningsventilen tilsluttes til tank i den neutrale position.

Symbol på Z2S

Cutaway -udsigt over Z2S 10

Typisk kredsløbseksempel på Z2S
