Når folk søger efter information om retningsreguleringsventilen WE 5 til Rexroth, ønsker de normalt at forstå, hvad denne ventil gør, hvordan den virker, og om den passer til deres behov. WE 5-betegnelsen refererer til en bestemt størrelseskategori i Rexroths ventilserie, men historien er mere interessant end blot én ventilmodel.
Hvad er retningsreguleringsventilen WE 5
Den originale WE 5 fra Rexroth var en retningsreguleringsventil bygget til NG5-størrelsesstandarden. Disse ventiler styrede hydraulisk væskeflow i systemer, der havde brug for moderat tryk og flowhastigheder. Den traditionelle WE 5 kunne klare tryk op til 250 bar og flowhastigheder mellem 14 og 20 liter i minuttet. I mange år fungerede dette præstationsniveau godt for mindre hydrauliske systemer som kompakte maskiner og let industrielt udstyr.
Men moderne industrielle applikationer kræver mere kraft og højere flowhastigheder. Det er her udviklingen af retningsreguleringsventilen WE 5 bliver vigtig. Rexroth udviklede 5X-serien, som omfatter 5-.WE 10-modellerne. Disse nyere ventiler fastholder designfilosofien fra den originale WE 5, men skalerer op til NG10-størrelse. Resultatet er en ventil, der kan klare op til 160 liter i minuttet ved tryk, der når 420 bar. Når ingeniører i dag søger efter en retningsbestemt kontrolventil WE 5, ender de ofte med at vælge disse NG10-modeller, fordi de opfylder de nuværende krav til ydeevne.
Retningsreguleringsventil WE 5-familien følger internationale standarder som ISO 4401-05 og NFPA D05. Denne standardisering betyder, at ventilerne kan monteres på standard underplader og erstatte lignende ventiler fra andre producenter uden at redesigne hele systemet.
Hvordan ventilen fungerer indeni
Den grundlæggende struktur af en retningsreguleringsventil WE 5 er ligetil. Inde i ventilhuset sidder en glidende spole, der bevæger sig frem og tilbage for at forbinde forskellige porte. Når spolen skifter position, ændrer den, hvilke porte der forbindes med hinanden. For eksempel kan spolen forbinde port P (tryk) til port A, mens port B forbindes til port T (tank). Når spolen bevæger sig den anden retning, vender den disse forbindelser om.
Hvad får retningsreguleringsventilen WE 5 til at flytte denne spole? Svaret er en elektromagnetisk solenoide. Rexroth bruger, hvad de kalder et "vådt" solenoiddesign. Solenoiden sidder inde i hydraulikvæsken i stedet for at blive forseglet væk fra den. Dette lyder måske risikabelt, men det giver faktisk bedre køling og længere levetid. Hydraulikvæsken transporterer varme fra spolen, så solenoiden kan køre kontinuerligt uden overophedning.
Når du slukker for strømmen til solenoiden, skubber fjedre inde i ventilen spolen tilbage til midterpositionen. Forskellige fjederkonfigurationer skaber forskellig adfærd. Standardopsætningen bruger returfjedre på begge sider. Nogle versioner bruger stærkere fjedre for at få ventilen til at skifte hurtigere. Andre versioner eliminerer fjedre helt til specielle applikationer, hvor spolen skal forblive i den position, den bevægede sig for at holde.
Mange retningsbestemt kontrolventil WE 5-modeller inkluderer en manuel tilsidesættelsesfunktion. Dette er en trykknap på toppen af ventilen, der lader nogen flytte spolen med hånden. Under opsætning eller fejlfinding viser denne manuelle kontrol sig meget nyttig. Du kan teste systemet uden at bruge elektrisk strøm.
Ydeevne og begrænsninger
De moderne NG10-versioner af Directional Control Valve WE 5-systemet håndterer imponerende præstationstal. Standardmodeller arbejder ved 350 bar tryk, med specialversioner, der er normeret til 420 bar. Flowkapaciteten når 160 liter i minuttet med DC-spændingsdrift eller 120 liter i minuttet med AC-spænding efter ensretning.
Temperaturområdet spænder fra minus 30 grader Celsius til plus 80 grader Celsius. Ventilen arbejder med hydrauliske væsker, der spænder fra meget tynde (2,8 millimeter i kvadrat pr. sekund) til ret tykke (500 millimeter i kvadrat pr. sekund). Denne fleksibilitet betyder, at et ventildesign tjener mange forskellige applikationer.
Høj ydeevne kommer dog med nogle overvejelser. Når væske strømmer gennem ventilen med maksimal hastighed, bliver hydrauliske kræfter, der virker på spolen, betydelige. Disse kræfter kan forårsage ustabilitet eller vibrationer. For at klare dette tilbyder Rexroth gasspjældpatroner, der installeres i portene. Disse patroner begrænser flowet lidt, hvilket reducerer dynamiske kræfter og udjævner driften. Afvejningen er højere trykfald over ventilen, men den forbedrede stabilitet er normalt det værd.
Intern lækage er en anden egenskab ved retningsreguleringsventilens WE 5-design. Alle spoleventiler lækker noget væske forbi spolen, fordi spolen har brug for frigang for at bevæge sig frit. Denne lækage øges gradvist, efterhånden som ventilen slides over tusindvis af cyklusser. Til applikationer, der skal holde laster på plads i lange perioder, giver retningsreguleringsventilen WE 5 muligvis ikke nok holdekraft. Tilføjelse af eksterne kontraventiler eller valg af en spolekonfiguration med lukket center hjælper med at løse dette problem.
Elektrisk kontrol og responstid
Den elektriske side af retningsreguleringsventilen WE 5 fungerer på standard industrielle spændinger. DC-versioner accepterer 12, 24, 110 eller 220 volt, hvor 24 volt er det mest almindelige. AC-versioner har brug for et ensretterstik til at konvertere vekselstrøm til den jævnstrøm, som solenoiden kræver.
Strømforbruget varierer fra 17 til 38 watt afhængigt af den specifikke model. Ventilerne er klassificeret til 100 procent driftscyklus, hvilket betyder, at de kan forblive spændingsførende kontinuerligt uden skader. Denne kontinuerlige vurdering er vigtig, fordi mange hydrauliske systemer holder en position i længere perioder.
Svartiden varierer baseret på flere faktorer. Standard solenoider tager mellem 65 og 150 millisekunder at tænde og mellem 48 og 104 millisekunder at slukke. Disse tider kan virke hurtige, men nogle applikationer kræver endnu hurtigere respons. Rexroth tilbyder pulsbreddemodulationspatroner, der halverer skiftetiden. Disse PWM-patroner pulserer hurtigt solenoidespændingen i et kontrolleret mønster, der fremskynder spolens bevægelse.
En anden PWM-mulighed reducerer energiforbruget i stedet for at forbedre hastigheden. Denne energireduktionspatron sænker spolens temperatur med mindst 30 grader Celsius. Lavere temperatur forlænger ventilens levetid i varme omgivelser eller krævende applikationer. Ingeniører skal vælge mellem at optimere for hastighed eller optimere til termisk styring. Retningsreguleringsventil WE 5-systemet giver muligheder for begge prioriteter.
Når solenoiden slukker, genererer det kollapsende magnetfelt en spændingsspids. Denne spids kan beskadige følsom elektronik forbundet til den samme strømforsyning. Standard K4 solenoider kræver eksterne undertrykkelsesdioder for at holde denne spænding under 500 volt. K72L solenoideversionen inkluderer integreret beskyttelse, som forenkler ledningsføring og sikrer overholdelse af elektriske sikkerhedsstandarder.
Valg af den rigtige spolekonfiguration
Spolen inde i en retningskontrolventil WE 5 bestemmer, hvad ventilen gør i hver position. Mest almindelige er fire-vejs, tre-positions spoler. Disse spoler har fire porte (P, T, A, B) og tre forskellige positioner (venstre, center, højre).
Centerpositionens adfærd er særlig vigtig. En "E" spole lukker alle fire porte i midterposition. Dette skaber et lukket center, der låser lasten på plads og opbygger tryk ved pumpen. E-konfigurationen giver maksimal belastning, men kræver en overtryksventil for at beskytte pumpen mod overtryk.
En "H" spole lukker portene P, A og B, mens T forbindes i midterposition. Dette aflæsser pumpen til tanken, hvilket reducerer energispild, når ventilen er centreret. Lasten forbliver låst, fordi A og B er lukkede, men holdekraften er ikke så stærk som med en E-spole.
En "J" spole lukker P, mens A, B og T forbindes i midterposition. Dette gør det muligt for lasten at flyde frit og lader termisk ekspansion undslippe til tanken. J-konfigurationen er nyttig til systemer, der let skal bevæge sig i neutral position eller for at forhindre trykopbygning fra temperaturændringer.
At vælge den forkerte spoletype skaber problemer. For eksempel kan brug af en H-spole på en lodret løft-applikation lade lasten glide langsomt ned på grund af intern lækage. En E spole ville holde bedre. På den anden side vil brug af en E-spole på en vandret akse, der skal bevæge sig frit, få systemet til at føles stift og spilde energi. At forstå din applikation hjælper dig med at vælge den rigtige retningsstyreventil WE 5-konfiguration.
Overvejelser om installation og vedligeholdelse
Installation af en retningsreguleringsventil WE 5 kræver opmærksomhed på nogle få nøglepunkter. Ventilen monteres på en underplade, der skal opfylde ISO 4401-05 standarder. Rexroth underplader har specifikke varenumre og skal bestilles separat. Før du installerer ventilen, skal du sørge for, at underpladen er ren og korrekt installeret på manifolden eller blokken.
Elektriske forbindelser bruger DIN EN 175301-803 standardstik. Konnektoren kan drejes 90 grader for at imødekomme forskellige ledningsføringsbehov. Nogle stik inkluderer indbyggede ensrettere til AC-drift, mens andre tilføjer LED-indikatorer til visuel bekræftelse af solenoidens tilstand.
Væske renlighed betyder mere, end de fleste mennesker er klar over. Mellemrummene inde i retningsreguleringsventilen WE 5 måler kun nogle få mikrometer. Kontamineringspartikler kan sætte sig fast i spolen, hvilket får ventilen til at sætte sig fast eller ikke flytter sig. Filtrering til 25 mikrometer eller finere anbefales kraftigt. Regelmæssig filtervedligeholdelse forhindrer de fleste ventilproblemer.
Ventilen arbejder med mineralbaserede hydraulikolier og flere typer biologisk nedbrydelige væsker. Tætningsmaterialer kommer i NBR (nitril) til standardolier eller FKM (Viton) til syntetiske væsker og høje temperaturer. Sørg for, at tætningsmaterialet passer til væsken i dit system.
Vedligeholdelse er forholdsvis enkel. Magnetspolerne kan udskiftes uden at fjerne ventilen fra systemet. Kontroller spolemodstanden med jævne mellemrum for at detektere nedbrydning, før der opstår fejl. Hvis ventilen begynder at reagere langsomt eller ikke skifter, er forurening den mest sandsynlige årsag. Skylning af systemet og udskiftning af filtre løser normalt problemet. Slidte indvendige komponenter kan udskiftes med originale Rexroth reservedele, som typisk er tilgængelige i ti år efter produktion.
At træffe købsbeslutningen
Når du beslutter dig for at købe en retningsreguleringsventil WE 5 eller dens moderne NG10-ækvivalent, er der flere faktorer, der påvirker valget. Først skal du kontrollere dine flow- og trykkrav. Hvis du har brug for mindre end 20 liter i minuttet ved moderat tryk, kan en traditionel NG5-størrelse være tilstrækkelig. For højere ydeevne er 5X-seriens NG10-modeller den nuværende standard.
For det andet skal du overveje den tilgængelige elektriske spænding i dit anlæg. 24-volt DC-versionen er mest almindelig i industriel automation, mens 110 eller 220-volts muligheder passer til forskellige regioner og applikationer.
For det tredje skal du vurdere, om du har brug for specielle funktioner som hurtig skift, energireduktion eller positionsovervågning. Disse muligheder øger omkostningerne, men giver reelle fordele i krævende applikationer.
Prisen varierer betydeligt afhængigt af specifikationer og leverandør. Autoriserede distributører og industrielle leverandører bærer disse ventiler, ofte med teknisk support til at hjælpe med udvælgelsen. Massekøb kvalificerer typisk til mængderabatter. Det officielle Rexroth-katalog giver detaljerede specifikationer og bestillingskoder for at sikre, at du får præcis den rigtige ventil.

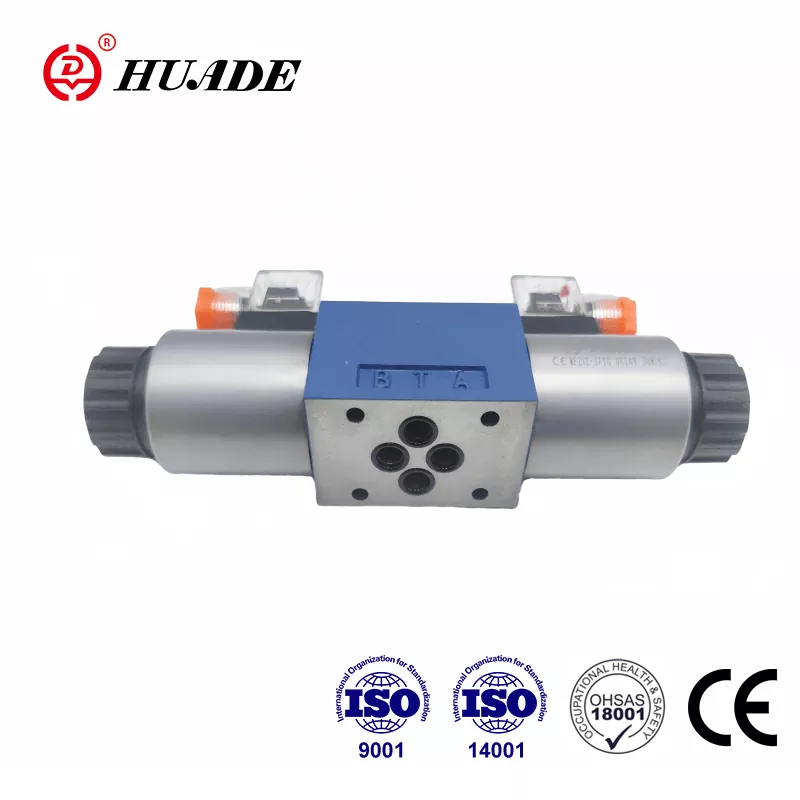

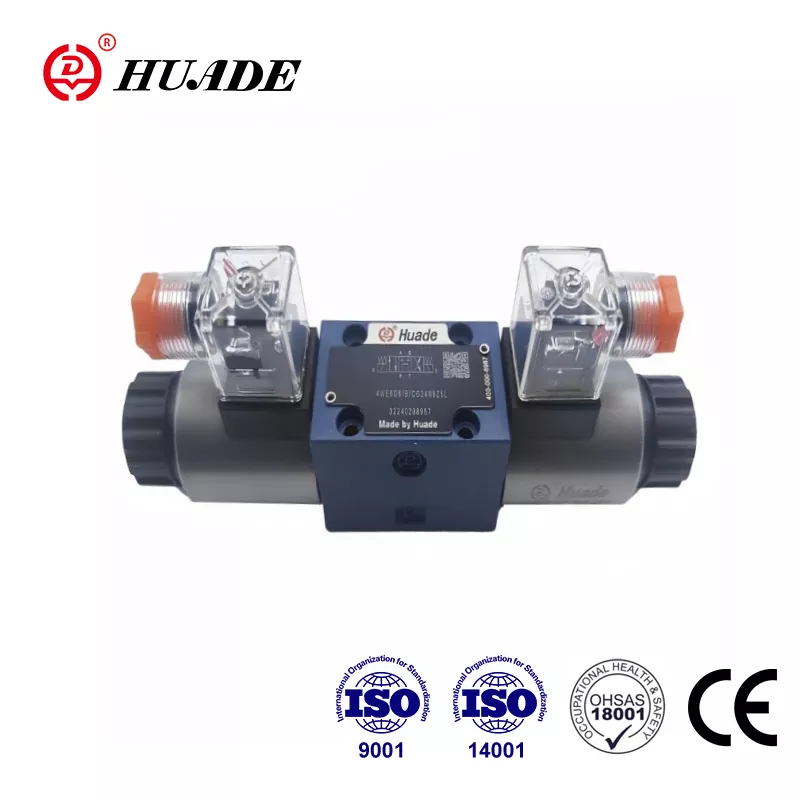

Alternative leverandører tilbyder kompatible ventiler til lavere priser, men kompatibilitet og pålidelighed kan variere. Til kritiske applikationer giver ægte Rexroth-ventiler bedre langsigtet værdi gennem ensartet ydeevne og tilgængelighed af dele.
Praktiske applikationer og succesfaktorer
Retningsreguleringsventilen WE 5 og dens efterkommere finder hjem i utallige applikationer. Sprøjtestøbemaskiner bruger dem til at styre formklemmer og ejektorer. Robotsystemer er afhængige af dem for præcis bevægelseskontrol. Gaffeltrucks er afhængige af dem til styre- og løftefunktioner. Metalformningspresser, værktøjsmaskiner og materialehåndteringsudstyr indeholder alle disse ventiler.
Succes med enhver retningsbestemt kontrolventil WE 5 installation afhænger af, at ventilen matcher applikationskravene. High-flow applikationer har brug for gaspatroner for at bevare stabiliteten. Miljøer med høje temperaturer drager fordel af energireducerende solenoider. Belastningsholdende applikationer kræver lukkede spoler og muligvis eksterne kontraventiler.
Det elektriske system skal levere korrekt spænding og omfatte beskyttelse mod spændingsspidser. Hydraulisk systemdesign skal tage højde for trykfald gennem ventilen og give tilstrækkelig filtrering.
Regelmæssig vedligeholdelse forlænger ventilens levetid og forhindrer uventet nedetid. Simpel praksis som overvågning af filterets tilstand, kontrol for ekstern lækage og test af solenoiderespons holder systemet til at køre pålideligt.
Udviklingen fra den originale WE 5 til den moderne 5X-serie viser, hvordan industrielle hydrauliske komponenter udvikler sig for at imødekomme skiftende behov. At forstå både arven og de nuværende muligheder hjælper ingeniører med at træffe informerede beslutninger om, hvilken retningsreguleringsventil WE 5-variant der bedst tjener deres anvendelse. Med korrekt valg, installation og vedligeholdelse leverer disse ventiler mange års pålidelig service i krævende industrielle miljøer.
