Har du nogensinde undret dig over, hvordan hydrauliske maskiner styrer deres kraftfulde bevægelser? Hemmeligheden ligger i enkle, men væsentlige komponenter kaldet ventiler. I dag vil vi udforske en af de mest grundlæggende, men vigtige typer: den 2-vejs hydrauliske ventil.

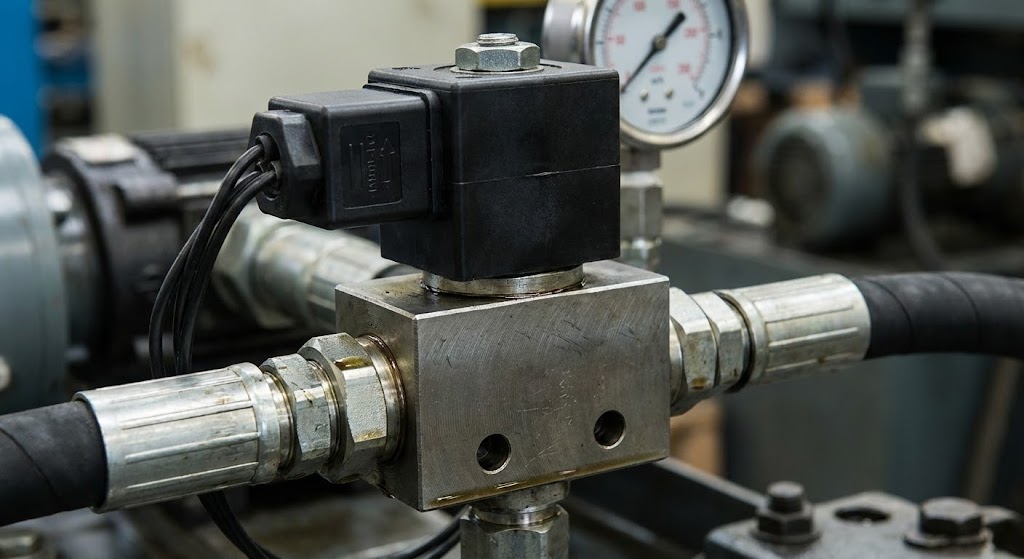

Hvad er en 2-vejs ventil?
En 2-vejs ventil er i det væsentlige en tænd/sluk-knap til hydraulikvæske. Ligesom en lyskontakt har to positioner (til og fra), har en 2-vejs ventil to tilstande: åben eller lukket. Når den er åben, strømmer hydraulikvæske igennem. Når den er lukket, stopper væsken helt.
Forestil dig en simpel port, der styrer vandstrømmen - når den er åben, passerer vandet igennem; når den er lukket, stopper flowet helt. Dette grundlæggende princip gør 2-vejs hydraulikventiler perfekte til at kontrollere væskebevægelser i hydrauliske systemer.
Nøglefunktioner ved 2-vejs ventiler
- To porte:Et indløb (hvor væske kommer ind) og et udløb (hvor væske kommer ud)
- To stillinger:Helt åben eller helt lukket
- Binær kontrol:Den er enten tændt eller slukket - ingen midt imellem
- Pålidelig drift:Enkelt design betyder, at færre ting kan gå galt
Hvordan virker en 2-vejs hydraulisk ventil?
Arbejdsprincippet er overraskende ligetil. Inde i ventilen er der en bevægelig del kaldet en ventilkerne. Denne kerne kan være en kugle, skive eller glidestykke kaldet en spole.

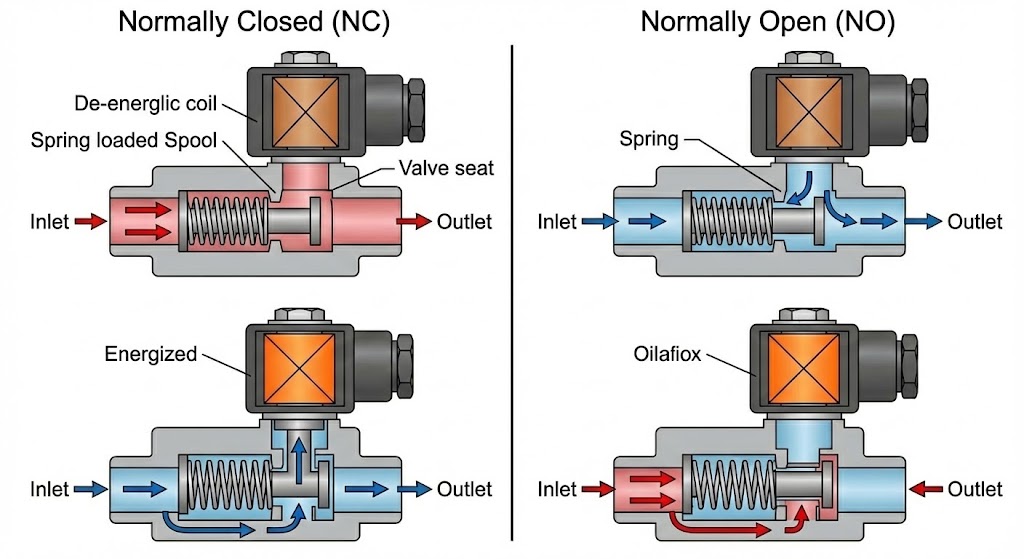

To hovedtyper af drift
- Standardposition blokerer væskeflow
- Mest almindeligt i sikkerhedsapplikationer, hvor du ønsker at flowet stoppes som standard
- Mest almindeligt i sikkerhedsapplikationer, hvor du ønsker at flowet stoppes som standard
- Standardposition tillader væskeflow
- Når den er aktiveret, lukker den for flowet
- Nyttigt, når du har brug for kontinuerligt flow med lejlighedsvis stop
Hvad får det til at bevæge sig?
Ne feledje, hogy a régebbi sorozatok, például a 3X már megszűntek. Ha 3X sorozatú szelepet cserél, frissíthet az 5X sorozatra, amely a jelenlegi sorozatgyártású verzió. A szerelési felület és az alapművelet változatlan marad, bár előfordulhatnak kisebb eltérések az opciókban vagy a teljesítmény specifikációiban.
- Manuel betjening:Du drejer et håndtag eller trykker på et håndtag
- Flowkontrol og regulering:En elektrisk spole skaber magnetisk kraft til automatiseret kontrol
- Pilotoperation:Bruger systemets eget tryk til at flytte ventilen
- Pneumatisk drift:Bruger tryklufttryk
Typer af 2-vejs hydrauliske ventiler
At forstå forskellige ventiltyper hjælper dig med at vælge den rigtige til din applikation.

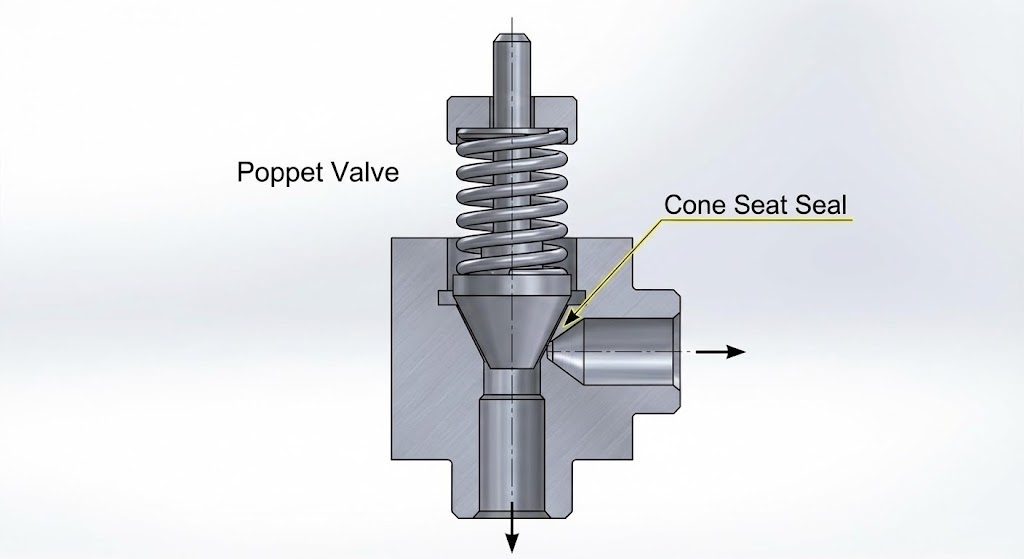

1. Poppet ventiler
Poppet-ventiler bruger en skive eller kegle, der sidder mod et sæde, hvilket skaber en tæt tætning, når den er lukket.
Fordele:Næsten ingen lækage, når den er lukket, Hurtig responstid, Fungerer godt i snavsede miljøer, Langtidsholdbar
Ulemper:Har brug for mere kraft for at betjene, Kan påvirkes af modtryk

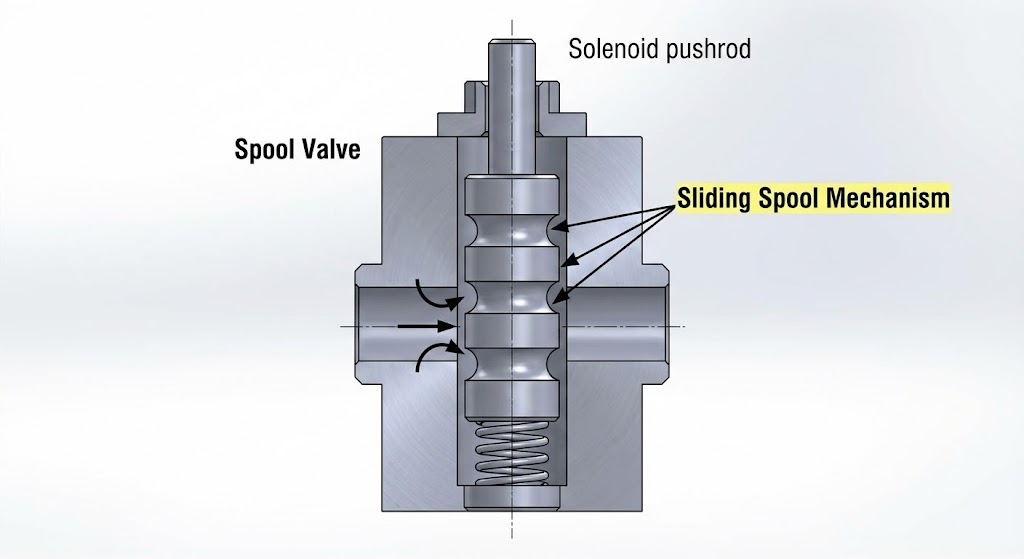

2. Spoleventiler
Spoleventiler bruger et cylindrisk stykke, der glider frem og tilbage inde i en ærme.
Fordele:Nemmere at betjene (kræver mindre kraft), Mere afbalanceret drift, Kan håndtere komplekse flowmønstre
Ulemper:At forstå forskellige ventiltyper hjælper dig med at vælge den rigtige til din applikation.
3. Patronventiler
Disse er modulære ventiler, der passer ind i standardiserede blokke, og tilbyder kompakt installation og høj ydeevne.
Fordele:Meget kompakt design, Kan håndtere høje flowhastigheder og tryk, Lavt trykfald, Standardiseret montering
Ulemper:Har brug for ekstra pilotventil for at fungere, Mere kompleks installation
2-vejs ventil vs 3-vejs ventil vs 4-vejs ventil
At forstå forskellene hjælper dig med at vælge den rigtige ventiltype til dit hydrauliske system.
| Ventil type | Havne | Fungere | Bedste applikationer |
|---|---|---|---|
| 2-vejs ventil | 2 | Enkel tænd/sluk kontrol | Isolering, grundlæggende cylinderstyring, sikkerhedsafspærringer |
| 3-vejs ventil | 3 | Afled eller bland væsker | VVS-systemer, blandingsapplikationer, T-forbindelser |
| 4-vejs ventil | 4 | Styr dobbeltvirkende cylindre | Komplekse maskineri, tovejsmotorer, avanceret kontrol |
Det enkleste design (færre dele betyder højere pålidelighed), mest økonomiske (lavere startomkostninger og vedligeholdelse), nem fejlfinding og alsidige applikationer.
Hvor bruges 2-vejs ventiler?
- Systemsikkerhed og isolering:Fungerer som sikkerhedsvagter for hurtigt at stoppe væskestrømmen under nødsituationer eller vedligeholdelse.
- Flowkontrol og regulering:Brug af pulsbreddemodulation til præcist at kontrollere væskemængden.

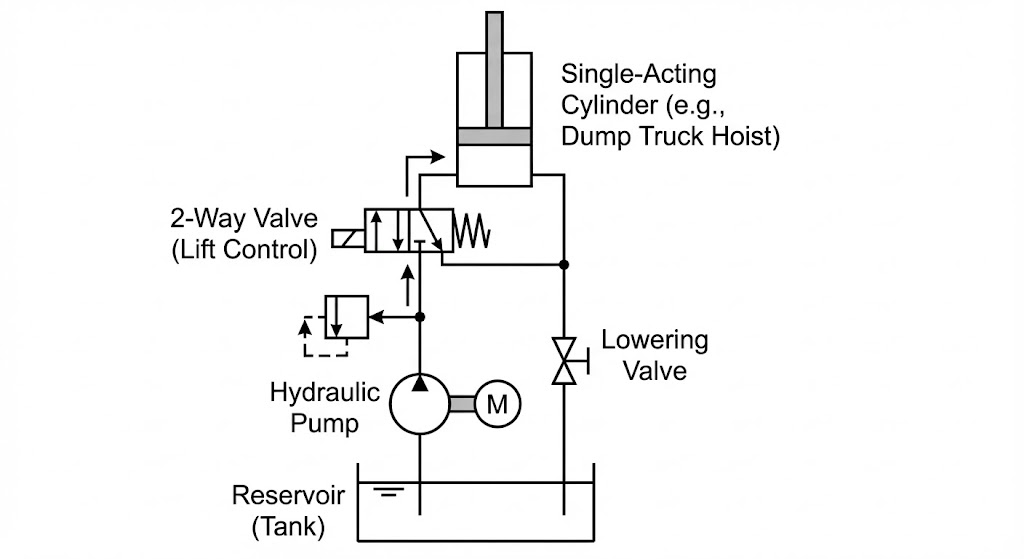

- Hydraulisk cylinderstyring:Styring af enkeltvirkende hydrauliske cylindre (f.eks. dumperlad).
- Energibesparelse:Omdirigerer pumpestrømmen tilbage til tanken, når systemet er inaktivt.
Industri applikationer
- Automotive:Brændstofindsprøjtning, emissionskontrol
- Konstruktion:Gravemaskiner, læssemaskiner
- Fremstilling:Samlebånd, presser
- Landbrug:Traktorer, kunstvanding

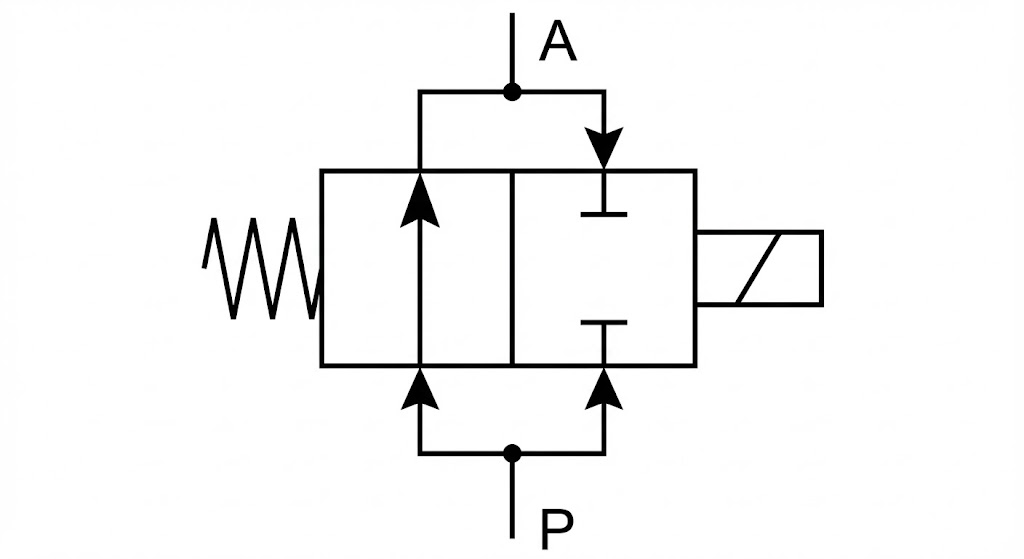

Forståelse af hydrauliske symboler
I hydrauliske diagrammer er 2-vejs ventiler vist med specifikke symboler:
- To felter repræsenterer de to positioner (åben og lukket)
- Pile viser strømningsretning
- "T"-symboler viser blokerede porte
- Enkelt design betyder, at færre ting kan gå galt
Hvordan man vælger og vedligeholder
Udvælgelseskriterier
- Overvej flow og tryk:Tjek flowkoefficient (Cv), trykklassificering og portstørrelse.
- Svartid:Solenoider er hurtige (<10ms), pilotventiler er langsommere, men håndterer højt tryk.
- Væskekompatibilitet:Sørg for, at materialer fungerer sammen med mineralolier, syntetiske eller vandbaserede væsker.
- Miljøforhold:Temperatur-, støv-, fugt- og eksplosionssikre krav.
Almindelige problemer og vedligeholdelse
Farklı sesler farklı sorunlar anlamına gelir:Forårsager klæbning.Løsning: Rens ventilen, udskift filtrene.
Slitage:Forårsager lækage og støj.Løsning: Udskift tætninger og kerner.
Lækage:Intern eller ekstern.Løsning: Efterse tætninger og sæder.
Forebyggende tip:Brug altid ren væske og filtre af høj kvalitet.
Fremtidige tendenser
Smart teknologi:Internetforbindelse til fjernovervågning og forudsigende vedligeholdelsessensorer.
Elektrificering:Flere elektrisk betjente ventiler til præcis digital kontrol og energieffektivitet.
Avancerede materialer:Stærkere, lettere komponenter, der er modstandsdygtige over for forskellige væsker.
Ofte stillede spørgsmål
Hvordan virker en 2-vejs hydraulisk ventil?
Den bruger en bevægelig kerne (kugle, skive eller spole), der enten blokerer eller tillader væskestrøm mellem to porte.
Forskellen mellem magnetventil og manuel ventil?
Magnetventiler bruger elektromagnetisk kraft til automatisk, hurtig drift. Manuelle ventiler kræver menneskelig betjening og er mere omkostningseffektive til simple opgaver.
Kan 2-vejs ventiler styre flowhastigheden?
Ja, gennem pulsbreddemodulation (hurtigt tænd/sluk) kan de opnå variabel flowkontrol.
Konklusion
2-vejs ventilen kan være enkel, men den er vigtig for hydrauliske systemer. Uanset om du stopper flowet for sikkerheds skyld, styrer en cylinder eller sparer energi, klarer disse ventiler arbejdet pålideligt og omkostningseffektivt.
At forstå 2-vejs ventiler hjælper dig med at vælge den rigtige ventil, fejlfinde problemer og vedligeholde udstyret korrekt. Husk, at den bedste ventil er den, der matcher dine specifikke behov. Hvis du er i tvivl, så rådfør dig med hydrauliske fagfolk, som kan hjælpe dig med at træffe det rigtige valg.
