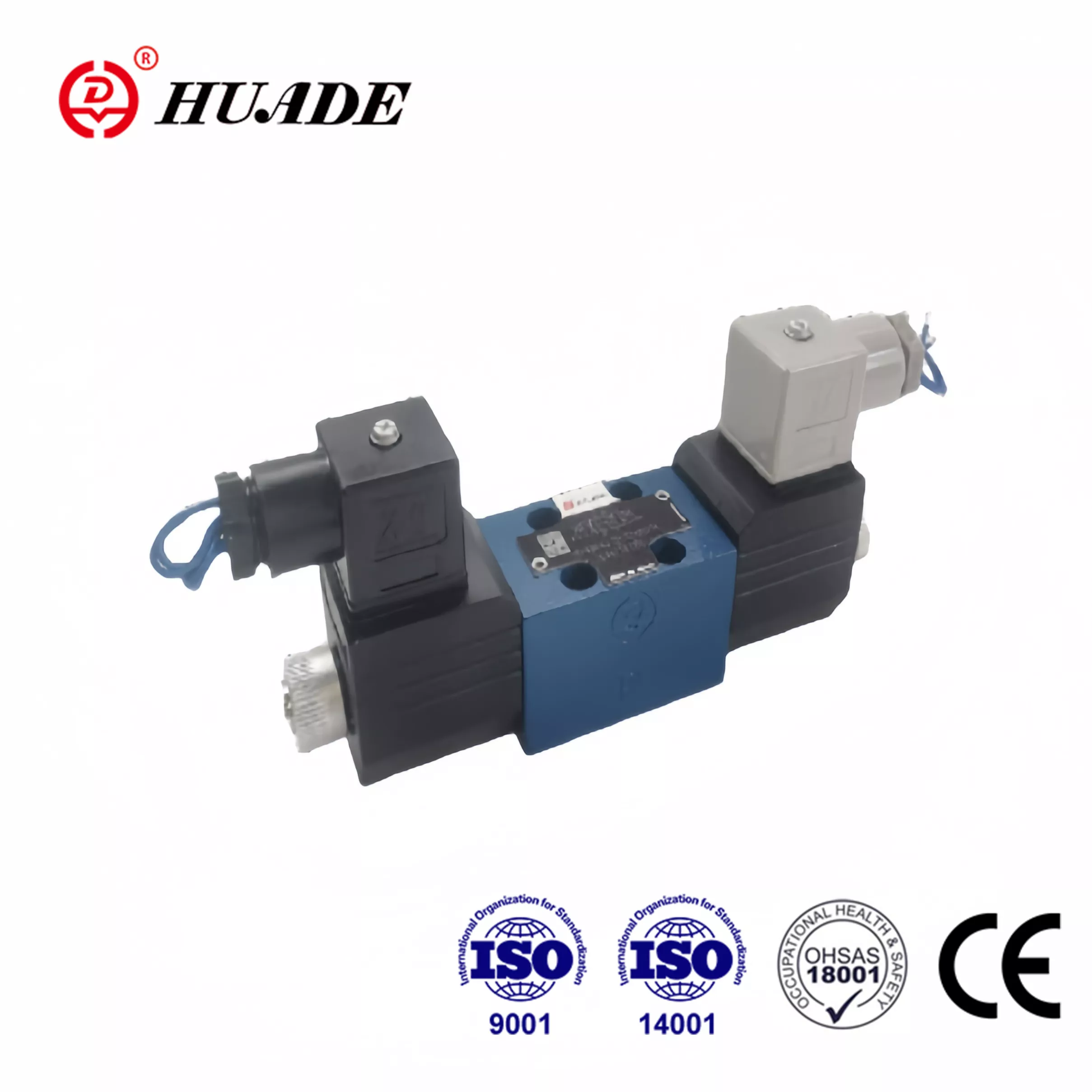

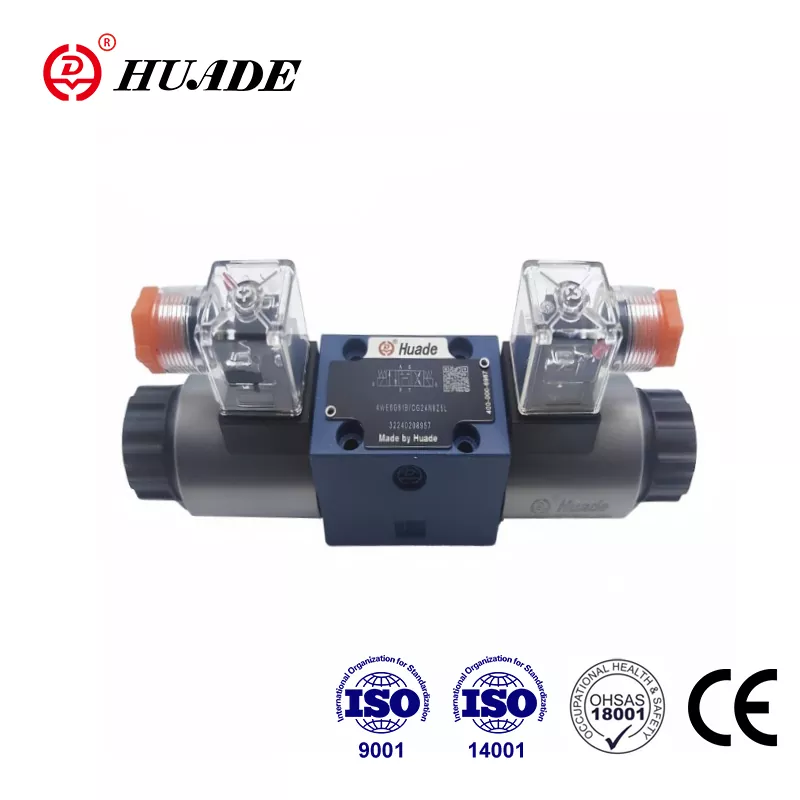

Strategisk samarbejde mellem de kinesiske og tyske regeringer fra 1979 har Huade inkorporeret avanceret teknologi fra Rexroth. Huade® WE 4 Directional Spool Valve er et overkommeligt alternativ til den samme model, der tilbydes af Rexroth. Huade lægger stor stress på kvaliteten. Huade har et strengt testsystem for at sikre, at hver retningsventil har overlegen ydelse. Magnetventilserien har bestået CE -certificering. Huade® hydrauliske ventiler er vidt brugt til ingeniør- og konstruktionsmaskiner, metallurgi, værktøjsmaskiner, miljøbeskyttelse, skibsbygning, rumfart, jernbanetransit, petroleum og petrokemisk, militær industri og andre felter. Det er et pålideligt nationalt brand i Kina.
|
Hydrauliske tekniske data |
||
|
Max.opererer tryk-porte A, B, P （㎫） |
op til 21,0 |
|
|
Port T （㎫） |
10.0. Med symboler A eller B -port T skal bruges som lækageport |
|
|
Max.flow (l/min) |
op til 25 |
|
|
Trykvæske |
Mineralolie eller fosfatester |
|
|
Viskositetsområde (MM2/s) |
2.8 til 500 |
|
|
Trykvæsketemperaturområde （℃） |
-30 ～+80 |
|
|
Kontamineringsgrad (㎛) |
Maksimal tilladt grad af |
|
|
Vægt (kg) |
Ventil med 1 magnetventil 0,9 |
|
|
Elektriske tekniske data |
||
|
Tilgængelige spændinger (V) |
12. 24.220.110R 220r |
|
|
Strømforbrug (W) |
22 |
|
|
Pligt |
sammenhængende |
|
|
Skiftende tid |
På (MS) |
20 til 30 |
|
Fra (MS) |
10 til 20 |
|
|
Maks. omgivelsestemperatur （℃） |
+50 |
|
|
Maks. Coiltemperatur （℃） |
+150 |
|
|
Beskyttelse til DIN 40 050 |
IP65 |
|
|
Skiftfrekvens (Cycles/H) |
15000 |
|
|
Med elektrisk forbindelse skal beskyttelseslederen (PE) tilsluttes i henhold til de relevante regler |
||
Funktioner:
▶ Retningsventiler af type WE 4 er magnetventildrevne retningsventiler
▶ Vådstiftens magnetventiler med direkte eller skiftende strøm
▶ Porting mønster til ISO 4401 og CETOP - RP 121H
Anvendelse:
Retningsventiler af type WE 4 er magnetventiler betjente retningsspoleventiler. De kontrollerer starten, stop og retning af en væske.
Disse retningsventiler består dybest set af huset (1), en eller to magnetventiler (2), kontrolspolen (3) og en eller to returfjedre (4).
Kontrolspolen (3) holdes af returfjederen (4) i det centrale eller i den indledende position (undtagen for detente spoler). Kontrolspolen (3) aktiveres via vådstiftens magnetventiler (2). I den energiske tilstand. Solenoidens kraft (2) virker via stemplet (5) på kontrolspolen (3) og skifter den samme fra dens hvileposition til den ønskede slutposition. Således vælges det krævede strømningsmønster fra P til A og B til Tor P til B og A til T. Når magnetventilen (2) er slukket, returneres kontrolspolen (3) til dens neutrale
Denne version er en retningsventil med 2 skiftepositioner og position ved returfjederen (4). Der leveres en dækket manuel tilsidesættelse, så kontrolspolen (3) kan betjenes uden
energigivende magnetventil.
Cutaway View of 4we 4-10b
Patron gashåndtag
