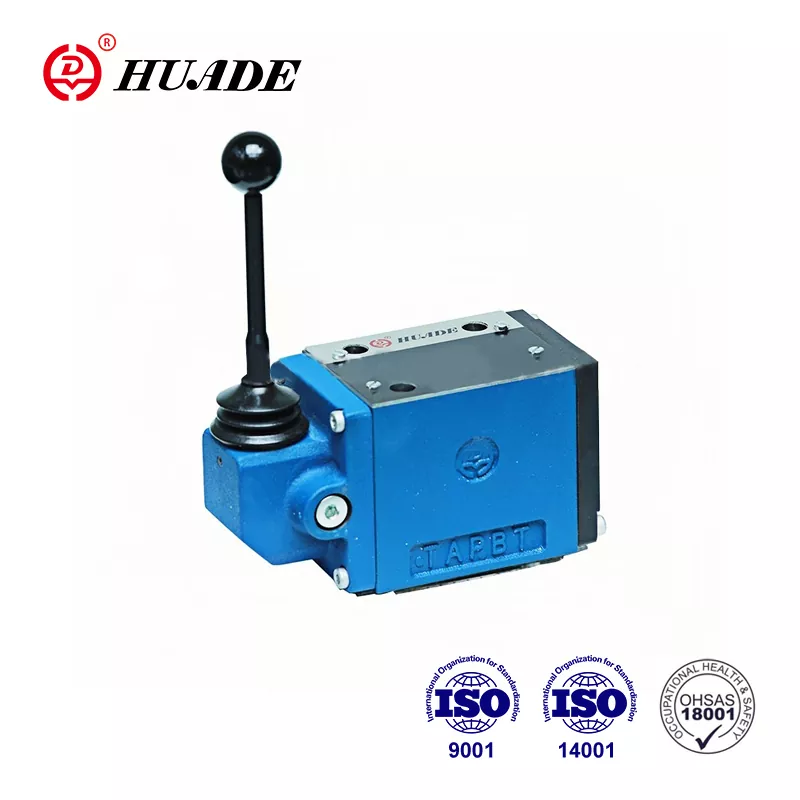

Huade er en kinesisk velkendt statsejet virksomhed med speciale i hydraulisk kontrolteknologi. Huade® WMM 10-ventiler kan helt erstatte den samme serie, der tilbydes af Rexroth på grund af to langsigtede samarbejdserfaringer med Rexroth. Det er konkurrencedygtigt med god kvalitet og lavere pris. Denne retningsventil nyder gratis vedligeholdelsestjeneste inden for et års garantiperiode. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huades hydrauliske ventiler er vidt brugt i den militære industri og andre felter på grund af den overlegne præstation.
|
Tekniske data (til applikationer uden for disse parametre. Konsulter os!) |
||
|
Størrelse |
10 |
|
|
Maksimum |
Port A. B. P (㎫) |
til 31,5 |
|
Port T (㎫) |
til 15 |
|
|
Maksimal strømning (l/min) |
til 120 |
|
|
Flow tværsnit (kontrolposition 0) |
For symbol Q, 6% af det nominelle tværsnit |
|
|
For symbol W, 3% af det nominelle tværsnit |
||
|
Trykvæske |
Mineralolier (til NBR -segl) eller |
|
|
Trykvæsketemperaturområde （℃） |
-30 ～+80 |
|
|
Viskositetsområde (MM2/s) |
2.8 til 500 |
|
|
Vægt (kg) |
ca. 3.3 |
|
|
Kontrolkraft på håndtag (n) |
med detent ca.16 ~ 23 |
|
|
uden detent ca.20 ~ 27 |
||
Funktioner:
▶ Direkte aktiverede retningsspoleventil med håndhåndtag
▶ Med forårets retur eller detent, valgfri
▶ Til montering af underplader
▶ Porting mønster til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
Retningsventiltype WMM 10 vedtager pladeforbindelse, som har fordelene ved lille størrelse, stor strømningskapacitet og god pålidelighed sammenlignet med andre indenlandske serieventiler. Det er vidt brugt i konstruktionsmaskiner, kemisk maskiner, let industrielle maskiner, lokomotiver og andre industrier.
Typen WMM 10 -ventiler er håndtagshåndtagede retningsspoleventiler. De kontrollerer starten, stop og retning af en strømning.
Retningsventilerne består dybest set af en bolig①, håndhåndtag, kontrolpool ③, samt en eller to returfjedre④. I den uopererede tilstand holdes kontrolspolen i den neutrale eller dens oprindelige position af returfjederne ④. Kontrolspolen aktiveres via håndhåndtaget ②, dette virker via en samling og stiften direkte på kontrolspolen ③. Spolen flyttes dermed ud af sin hvileposition i sin krævede skiftede position. Efter at håndhåndtaget ② er blevet returneret til den skiftede position nul, returneres spolen ③ til den neutrale position via returfjederne ④.
Type 4wmm ../ f .. (med detent)
Disse ventiler er enten 2 eller 3 positionsretningsstyringsventiler, der er udstyret med en detent, der fungerer i alle de skiftede positioner
Cutaway View of Type Wmm10 ... 30b
