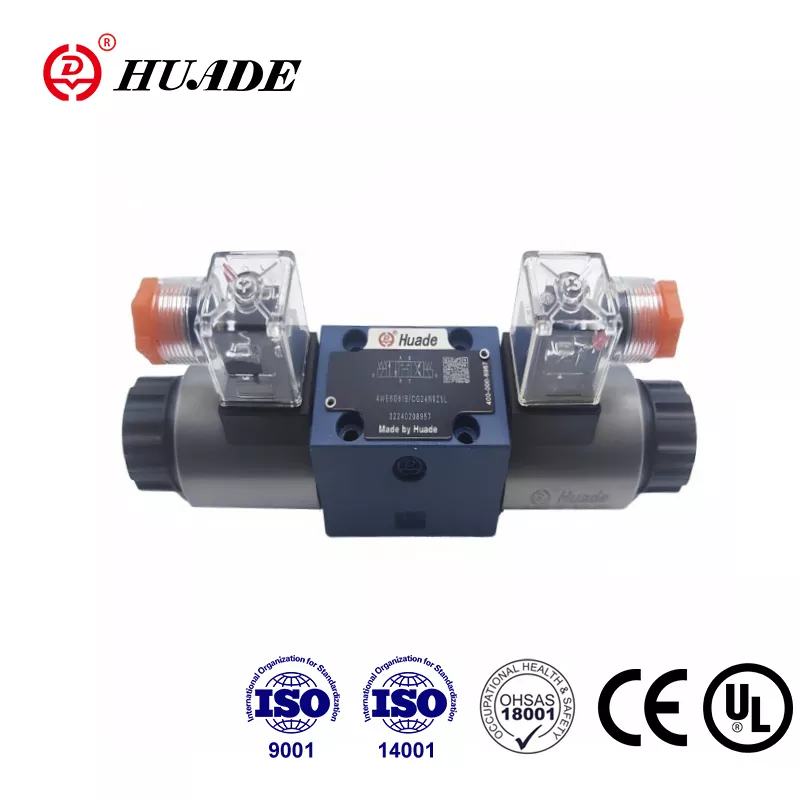

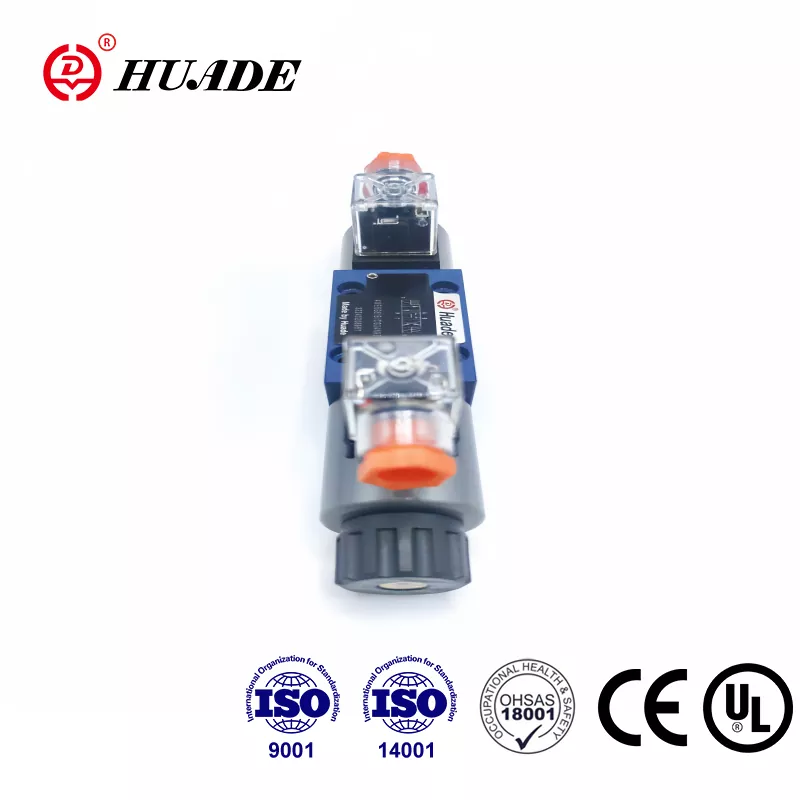

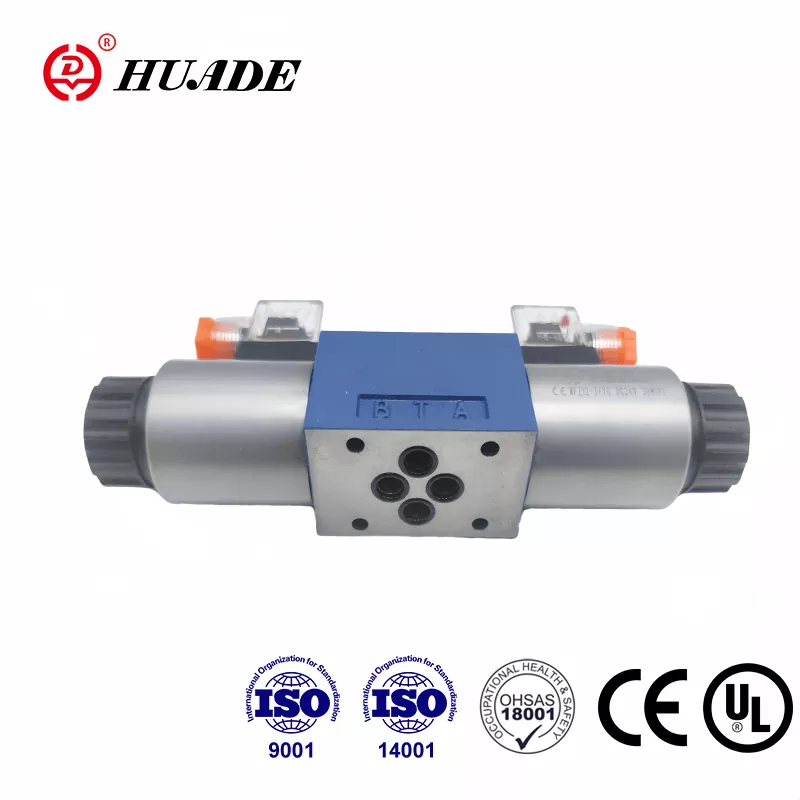

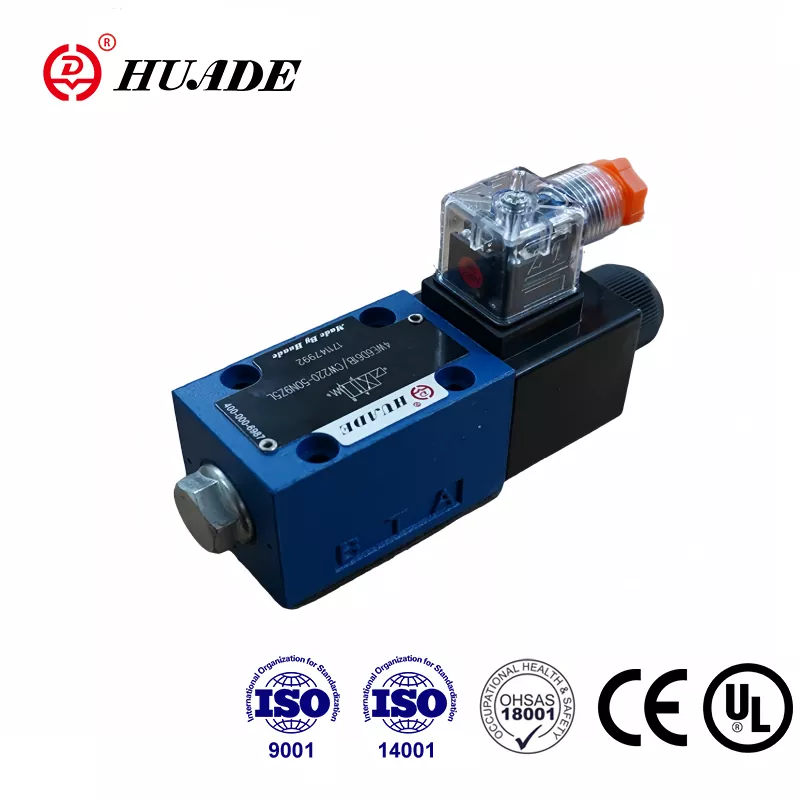

På grund af det to langsigtede samarbejde med Rexroth fra 1979, er Huade® 4WE 6-seriens retningsbestemte spoleventil et overkommeligt alternativ til Rexroths samme model. Det er en af de mest populære og udbredte retningsventiler. Huade har 750 avanceret udstyr importeret fra hele verden og et strengt testsystem for at sikre overlegen ydeevne af sine hydrauliske ventiler. R&D og produktionsstyringssystem opfylder ISO9001, ISO14001 og ISO45001. Alle magnetventiler er CE-certificerede. Huade® hydrauliske ventiler er meget udbredt inden for ingeniør- og entreprenørmaskiner, metallurgi, værktøjsmaskiner, miljøbeskyttelse, skibsbygning, rumfart, jernbanetransit, petroleum og petrokemisk, militær industri og andre områder i Kina.
|
Hydraulisk |
|||
|
Maks. driftstryk Porte A,B,P (Mpa) |
op til 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
med symbolerne A og B skal port T bruges som en dræningsport |
|||
|
Maks. flow (L/min.) |
80(-);60(～) |
||
|
Trykvæske |
Mineralolier eller fosfatester |
||
|
Viskositetsområde (mm2/s) |
2,8~500 |
||
|
Trykvæsketemperaturområde （℃） |
-30～+80 |
||
|
Grad af forurening |
Maksimal tilladt grad af kontaminering af hydraulikvæske til NAS 1638 klasse9. |
||
|
Elektrisk |
|||
|
Spændingstype |
DC |
AC 50/60Hz |
|
|
Tilgængelige spændinger (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Strømforbrug (W) |
30 |
||
|
Holdekraft (VA) |
- |
50 |
|
|
Tænd strøm (VA) |
- |
220 |
|
|
Pligt |
sammenhængende |
||
|
Skiftetid til IS0 6403 |
TIL (ms) |
25 til 45 |
10 til 20 |
|
FRA (ms) |
10 til 25 |
15 til 40 |
|
|
Beskyttelse efter DIN |
IP 65 |
||
|
Skiftefrekvens (cyklusser/t) |
op til 15.000 |
op til 7200 |
|
|
Med elektriske forbindelser beskyttelseslederen (PE) |
|||
Funktioner:
▶ Højtydende version med direkte magnetstyret retningsspoleventil
▶ Vådstift DC eller AC solenoider med aftagelig spole
▶ Magnetspolen kan drejes 90°
▶ Det er ikke nødvendigt at åbne det tryktætte kammer ved udskiftning af spole
▶ El-tilslutninger enten som individuelle eller centrale tilslutninger
▶ Håndoverstyring, valgfri
▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
Retningsventiler af type 4WE 6 D er magnetbetjente retningsventiler. De styrer start, stop og retning af en væske.
I det væsentlige består retningsreguleringsventilerne af hus (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjedre (4). I spændingsløs tilstand holdes styrespolen (3) i neutral eller udgangsposition ved hjælp af returfjedre (4) (undtagen impulsspoler). Kontrolspolen (3) aktiveres via våde stiftsolenoider (2) . Kraften fra solenoiderne (2) virker via stemplet (5) på styrespolen (3) og skubber denne fra sin neutrale position til den ønskede slutposition. Dette giver frit flow fra P til A og B til T eller P til B og A til T.
Når solenoiden (2) er afbrudt, føres styrespolen (3) tilbage til sin neutrale position ved hjælp af returfjedrene (4).
En valgfri håndoverstyring (6) tillader bevægelse af kontrolspolen (3) uden at aktivere solenoiden.
Strukturdiagram af WE 6 61B
