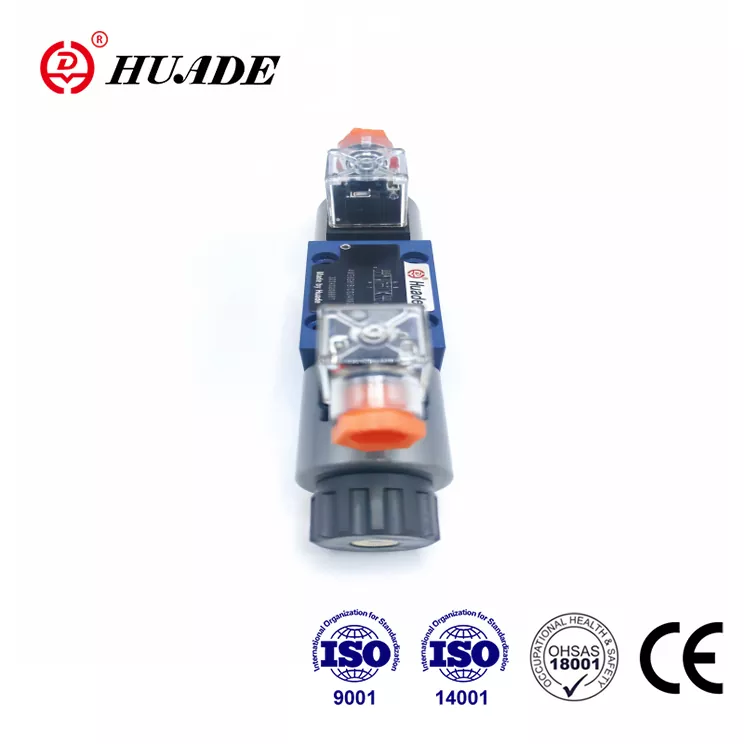

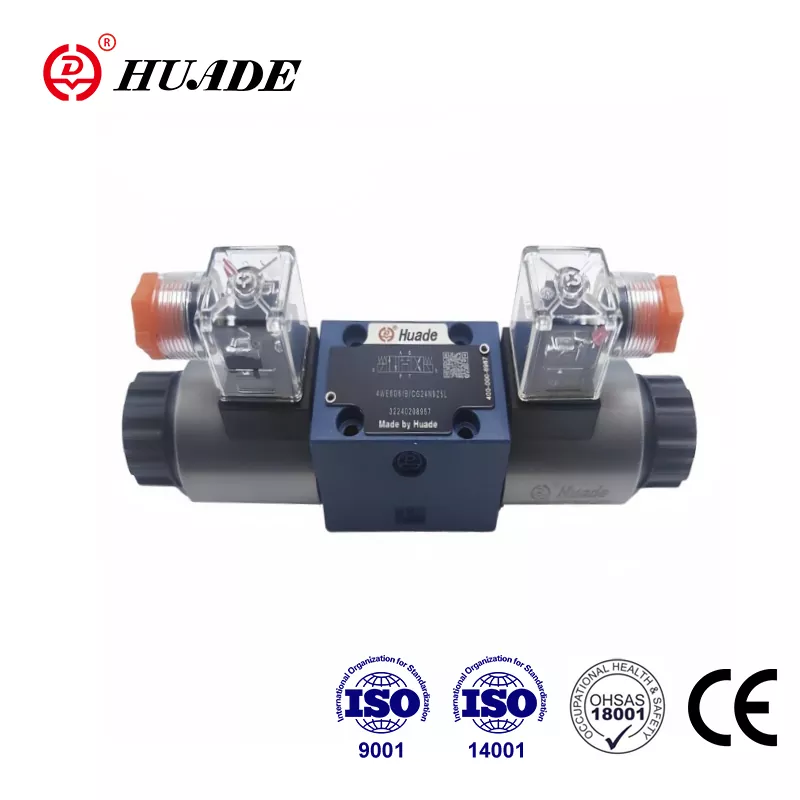

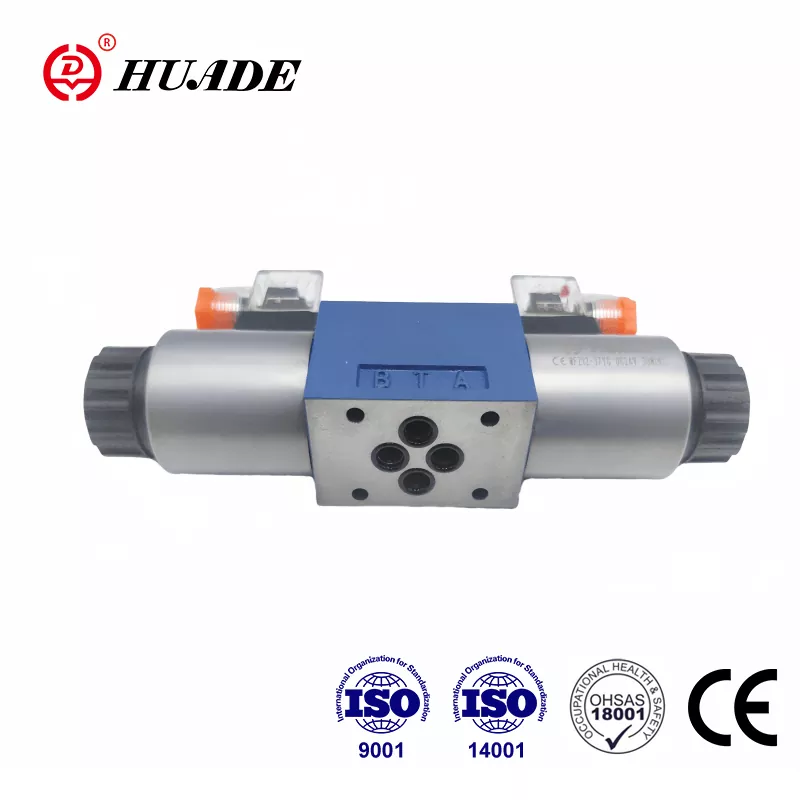

Samarbejde med Rexroth to gange fra 1979, Huade har indarbejdet banebrydende teknologi fra Rexroth. Huade-mærket WE 5 retningsbestemt spoleventil er et overkommeligt alternativ til den samme model, der tilbydes af Rexroth. Huade driver mere end 750 produktionsudstyr importeret fra USA, Japan, Tyskland og Schweiz. Huade lægger stor vægt på kvaliteten for at sikre, at hver retningsventil har overlegen ydeevne. Magnet-retningsventilserien har bestået CE-certificering. R&D og produktionsstyringssystem opfylder ISO9001, ISO14001 og ISO45001. Huade-mærket hydrauliske ventiler er meget udbredt i militærindustrien og andre områder i Kina på grund af stabil ydeevne.
|
Hydrauliske data |
|||
|
Hydraulikvæske |
mineralolier eller fosfatester |
||
|
Væsketemperaturområde |
-30～+80 |
||
|
Viskositetsområde (mm2/s) |
2,8 til 500 |
||
|
Driftstryk, max. (㎫) |
Port A,B,P |
Port T |
|
|
op til 25 |
op til 6 |
||
|
Flowområde (omskifterposition 0): |
Med symbol W |
Med symbolet Q |
|
|
ca. 3 % af det nominelle tværsnit |
ca.6 % af nominelt tværsnit |
||
|
Vægt (kg) |
ventil |
underplade G115/01 |
underplade G96/01 |
|
ca.1.4 |
ca.0,7 |
ca.0,5 |
|
|
Elektriske data |
|||
|
AC spænding (V) |
110, 220, i 50 Hz |
||
|
DC spænding (V) |
12, 24, 110 |
||
|
Spændingstype |
AC |
DC |
|
|
Effektbehov (W) |
26 |
||
|
Holdekraft (VA) |
- |
46 |
|
|
Tænd strøm (VA) |
- |
130 |
|
|
Arbejdscyklus |
fortsætte |
||
|
Tænd tid (ms) |
40 |
25 |
|
|
Frakoblingstid (ms) |
30 |
20 |
|
|
Omgivelsestemperatur (℃) |
+50 |
||
|
Spoletemperatur （℃） |
+150 |
||
|
Skiftende frekvenscyklusser (cyklusser/t) |
15000 |
7200 |
|
|
Beskyttelsestype i henhold til DIN 40 050 |
IP65 |
||
Funktioner:
▶ Direkte magnetstyret retningsspoleventil
▶ Vådstift DC eller AC solenoider
▶ Underpladetilslutning
Anvendelse:
Retningsventiler af type WE5 er magnetbetjente retningsventiler. De styrer start, stop og retning af en væske. Denne ventil er meget udbredt i forskellige hydrauliske systemer og pilotventiler af forskellige trykventiler.
Disse retningsventiler består grundlæggende af huset (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjedre (4).
Styrespolen (3) holdes af returfjederen (4) i den centrale eller i udgangspositionen (undtagen for spærrede spoler). Styrespolen (3) aktiveres via vådstiftssolenoider (2). I strømførende tilstand. Magnetens (2) kraft virker via stemplet (5) på styrespolen (3) og skifter denne fra sin hvileposition til den ønskede slutposition. Således vælges det nødvendige strømningsmønster fra P til A og B til T eller P til B og A til T. Når solenoiden (2) er afbrudt, føres styrespolen (3) tilbage til sin neutrale position af returfjederen (4). En overdækket manuel overstyring er tilvejebragt, så kontrolspolen (3) kan betjenes uden at aktivere solenoiden.
Type 4WE5N 6.0B/O...
Denne version er en retningsventil med 2 koblingspositioner og 2 solenoider uden spærre og fjedre. Der er ingen defineret koblingsposition i spændingsløs tilstand.
Type 4WE5N 6.0B/OF..
Denne version er en retningsventil med 2 skiftepositioner, 2 magnetventiler og en spærre. De relevante koblingspositioner er således faste, og kontinuerlig aktivering af solenoiden er ikke nødvendig.
Strukturdiagram af WE 5
