Huade er en kinesisk velkendt statsejet virksomhed med speciale i hydraulisk system. Huade havde to langsigtede samarbejdserfaringer med Rexroth fra 1979. Huade® WMR-ventil er et overkommeligt alternativ til Rexroths samme serie. Denne retningsventil nyder gratis vedligeholdelsestjeneste inden for et års garantiperiode. Huade lægger stor stress på kvaliteten. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler er vidt brugt til ingeniør- og konstruktionsmaskiner, metallurgi, værktøjsmaskiner, miljøbeskyttelse, skibsbygning, rumfart, jernbanetransit, petroleum og petrokemisk, militær industri og andre felter. Det er et pålideligt brand i Kina.
|
Størrelse |
6 |
10 |
|||
|
Maksimum |
Port A. B. P (㎫) |
til 31,5 |
|||
|
Port T (㎫) |
til 6 |
til 16 |
|||
|
I symboler A og B skal T -porten bruges som en drænforbindelse |
|||||
|
Maksimal strømning (l/min) |
op til 60 |
op til 120 |
|||
|
Flow tværsnit |
For symbol Q, 6% af det nominelle tværsnit |
||||
|
For symbol W, 3% af det nominelle tværsnit |
|||||
|
Trykvæske |
Mineralolier (til NBR -segl) eller |
||||
|
Trykvæsketemperaturområde （℃） |
-30 ～+80 |
||||
|
Viskositetsområde (MM2/s) |
2.8 til 500 |
||||
|
Vægt (kg) |
ca..1.4 |
ca. 3.3 |
|||
|
Driftskraft ved rullehåndtaget |
Ved nul tanktryk |
100 til 121 |
To positionsventil |
70 til 140 |
|
|
(N) |
ved et pres |
184 til 205 |
Tre positionsventil |
70 til 175 |
|
Funktioner:
▶ Direkte betjente retningsspoleventil med justerbar rulleoperation
▶ Rullehåndtagmontering kan trådes i 90 °
▶ Radiale kræfter absorberer pålideligt (op til 30 °)
▶ 19 slags standard spolefunktion

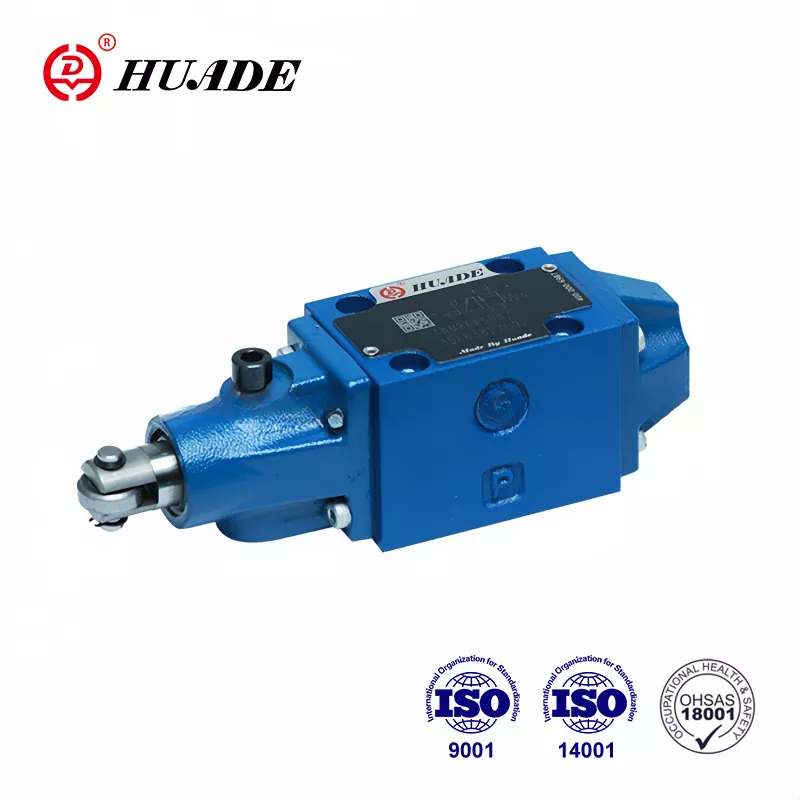

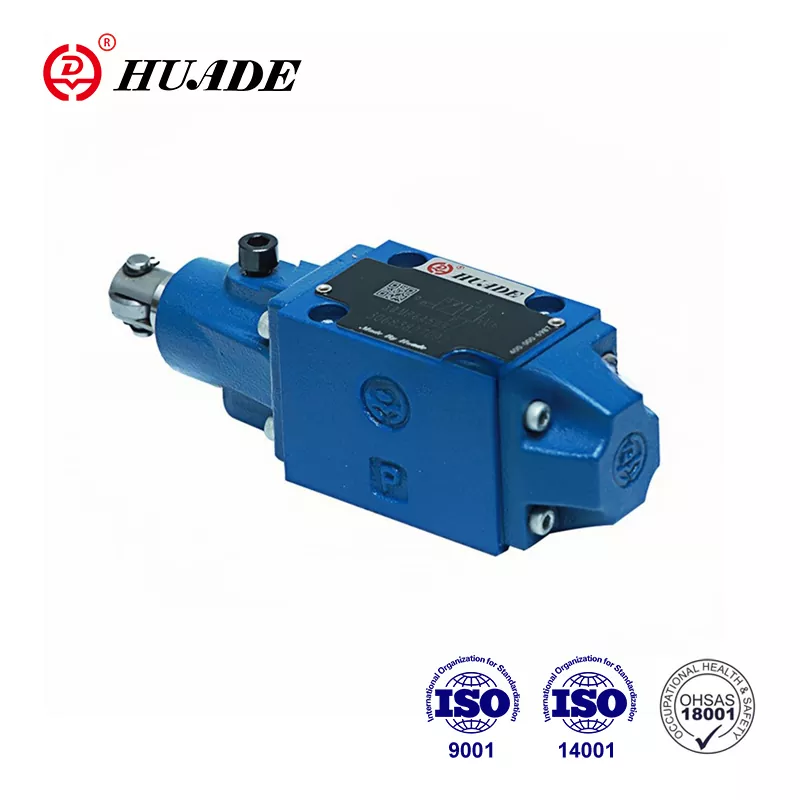

Retningsventiler Type WMR er rullestyrede retningsventiler.
De består dybest set af huset (1), rullehåndtaget (2), kontrolspolen (3) og tilbagevenden
Forår (4).
En plug-in-gashåndtag er påkrævet, hvis strømning større end den tilladte værdi kan forekomme, mens ventilspolen er fra en position til en anden. Plug-in-åbningen er monteret i P-porten på retningsventilen.
Cutaway View of WMR 6
Patron gashåndtag
