Har du nogensinde set dit hydrauliske udstyr pludselig blive langsomt til at kravle? Eller har du bemærket, at dit vandsystems tryk virker mærkeligt? Ni ud af ti gange er synderen en flowreguleringsventil, der kræver opmærksomhed. Hvis du har kløet dig i hovedet og spekuleret over, hvordan du finjusterer disse vigtige komponenter, er du på det rigtige sted.
Flowreguleringsventiler er som volumenknapperne i væskesystemer - de styrer, hvor hurtigt væske eller gas strømmer gennem rør. Ligesom at justere din bils fartpilot, kan det at få disse ventiler slået ind korrekt betyde forskellen mellem problemfri drift og dyre sammenbrud.
Uanset om du fejlfinder problemer med ventiljustering i hydrauliske systemer, styrer vandflow i industrielle processer eller finjusterer pneumatisk udstyr, vil denne komplette guide guide dig gennem alt, hvad du behøver at vide om justering af flowreguleringsventiler sikkert og effektivt.

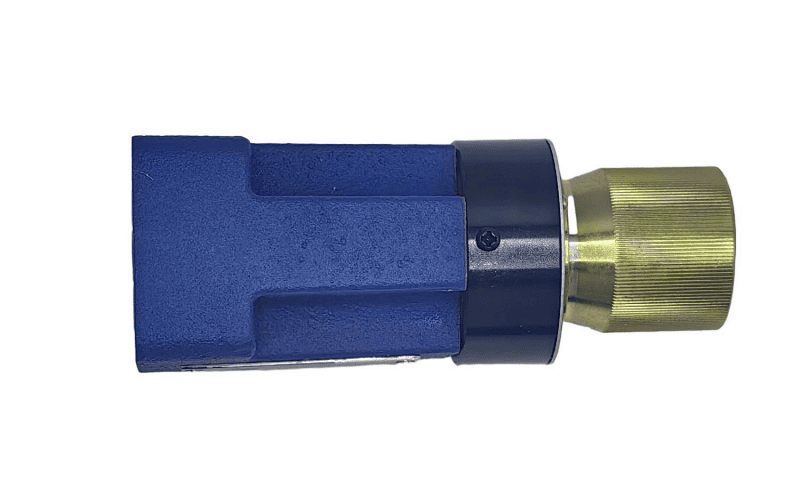

Hvad er en flowreguleringsventil?
En flowreguleringsventil er en enhed, der styrer, hvor meget væske (væske eller gas), der passerer gennem et rør eller system. Tænk på det som en vandhane i dit køkken – du kan dreje det for at lade mere eller mindre vand strømme ud. Men flowreguleringsventiler er meget mere præcise og bruges i industrielle systemer, maskiner og udstyr.
Ifølge International Society of Automation (ISA) er flowreguleringsventiler grundlæggende komponenter i industriel proceskontrol, der fungerer som de sidste kontrolelementer, der regulerer væskestrømningshastigheder for at opretholde den ønskede systemydelse.[1]
Hvorfor flowreguleringsventiler betyder noget
Disse ventiler er afgørende, fordi de:
- Styr hastigheden af hydrauliske cylindre og motorer
- Undgå systemskader fra for meget tryk
- Spar energi ved at optimere flowhastigheder
- Sikre problemfri drift af maskiner
- Hjælp med at opretholde ensartet ydeevne
Når en flowreguleringsventil ikke er justeret korrekt, bemærker du måske:
- Udstyret kører for hurtigt eller for langsomt
- Rykkende eller ru bevægelser i hydrauliske systemer
- Spildt energi og højere omkostninger
- For tidligt slid på systemkomponenter

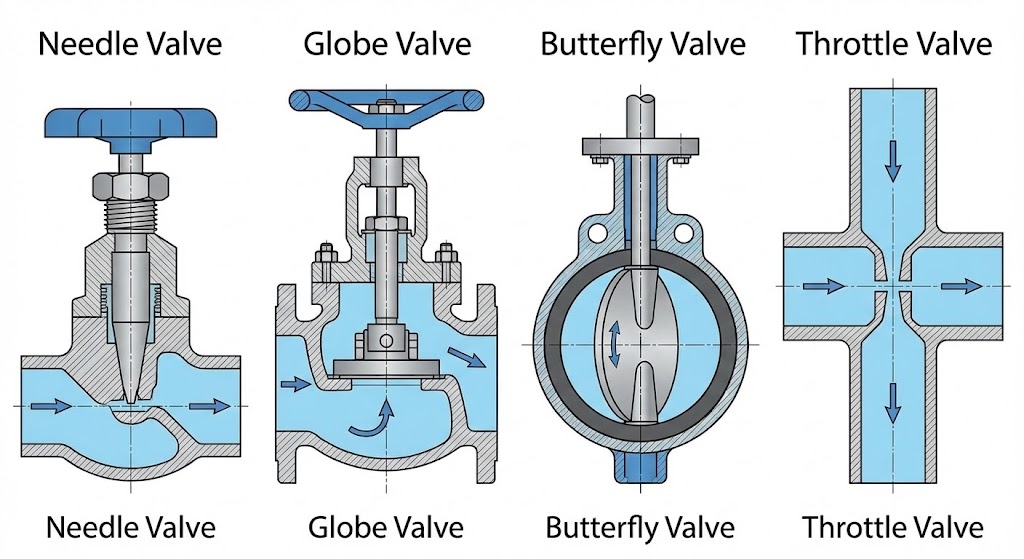

Typer af flowreguleringsventiler
Før vi dykker ned i justeringer, lad os se på de hovedtyper, du vil støde på:
Nåleventiler
Disse bruger en spids nål til at styre flowet gennem en lille åbning. De er gode til præcis kontrol, men skaber mere tryktab.
Bedst til: Finjustering af flow i små systemer, brændstofblandinger eller sarte applikationer.
Kugleventiler
Disse har en skive, der bevæger sig op og ned for at kontrollere flowet. De er fremragende til drosling (gradvis flowkontrol), men kan være omfangsrige.
Bedst til: Vandsystemer, dampapplikationer og situationer, hvor du har brug for god afspærringsevne.
Sommerfugleventiler
Disse bruger en roterende skive til at styre flowet. De er hurtige at betjene, men mindre præcise til finjusteringer.
Bedst til: Store rørsystemer, applikationer med hurtig afspærring og systemer, hvor pladsen er begrænset.
Drosselventiler
Enkle ventiler, der begrænser flowet gennem en justerbar åbning. Almindelig i pneumatiske (luft)systemer.
Bedst til: Grundlæggende flowkontrol i luftsystemer og simple hydrauliske kredsløb.
Trykkompenserede vs. ikke-kompenserede ventiler
Sammenlign det, du ser, med det, du ønsker - rammer du dit mål?
- Sådan fungerer de:Flow ændres, når systemtrykket ændres
- Fordele:Enkel, pålidelig og omkostningseffektiv
- Ulemper:Flow varierer med tryksvingninger
- Bedst til:Systemer med stabilt tryk
- Sådan fungerer de:Oprethold konstant flow, selv når trykket ændres
- Fordele:Konsistent ydeevne uanset trykvariationer
- Ulemper:Mere kompleks og dyrere
- Bedst til:Systemer med varierende belastninger eller tryk
Forskning offentliggjort i tidsskriftetMaskinerdemonstrerer, at trykkompenserede flowreguleringsventiler anvender interne kompensatormekanismer til automatisk at justere for trykvariationer og derved opretholde ensartede flowhastigheder under dynamiske belastningsforhold.[2]
Branchestandarder og overholdelse
Ved justering af flowreguleringsventiler er det vigtigt at følge etablerede industristandarder. De primære standardorganisationer, der styrer ventildesign og -test, omfatter:[3][4]
-
ANSI/ISA-standarder:International Society of Automation udgiver ISA-75-serien af standarder, som giver omfattende retningslinjer for reguleringsventildesign, testning og ydeevne. Nøglestandarder inkluderer:
- ANSI/ISA-75.01.01 (Størrelsesligninger for flowkapacitet)
- ANSI/ISA-75.05.01 (Kontrolventilterminologi)
- ANSI/ISA-75.11.01 (Iboende flowkarakteristika og rækkevidde)
-
ISO standarder:Den Internationale Standardiseringsorganisation leverer globalt anerkendte standarder som:
- ISO 5208 (Industrielle ventiler trykprøvning)
- ISO 6263 (Montageoverflader til kompenserede flowreguleringsventiler)
- ISO 6403 (Ventiler, der kontrollerer flow- og tryktestmetoder)
- API-standarder:American Petroleum Institute etablerer standarder, der er særligt relevante for olie- og gasapplikationer, herunder API 598 for ventilinspektion og testprocedurer.
Disse standarder sikrer sikkerhed, pålidelighed og interoperabilitet på tværs af forskellige ventilproducenter og applikationer.
Værktøjer du skal bruge
Inden du starter nogen ventiljustering, skal du samle disse vigtige værktøjer:
| Værktøj | Formål |
|---|---|
| Flowmåler | Måler den faktiske væskeflowhastighed |
| Trykmåler | Overvåger systemtrykket |
| Justerbar skruenøgle | Foretager ventiljusteringer |
| Låsemøtrikker eller clips | Sikrer dine indstillinger |
| Sikkerhedsudstyr | Beskytter dig under arbejdet |
⚠️ Sikkerhed først: Vigtige forholdsregler
Spring aldrig sikkerhedstrin over! Arbejde med tryksatte systemer kan være farligt. Her er hvad du skal gøre:
Før du starter:
- Undgå systemskader fra for meget tryk
- Vent på, at systemet er kølet af, hvis det har kørt varmt
- Bær sikkerhedsbriller og handsker
- Hav en kollega i nærheden i nødstilfælde
- Læs systemmanualen for specifikke sikkerhedsinstruktioner
Lockout/tagout-procedurer:
- Lås og tag energikilder for at forhindre utilsigtet opstart
- Kontroller, at alt tryk er udløst
- Informer andre arbejdere om vedligeholdelsesarbejdet

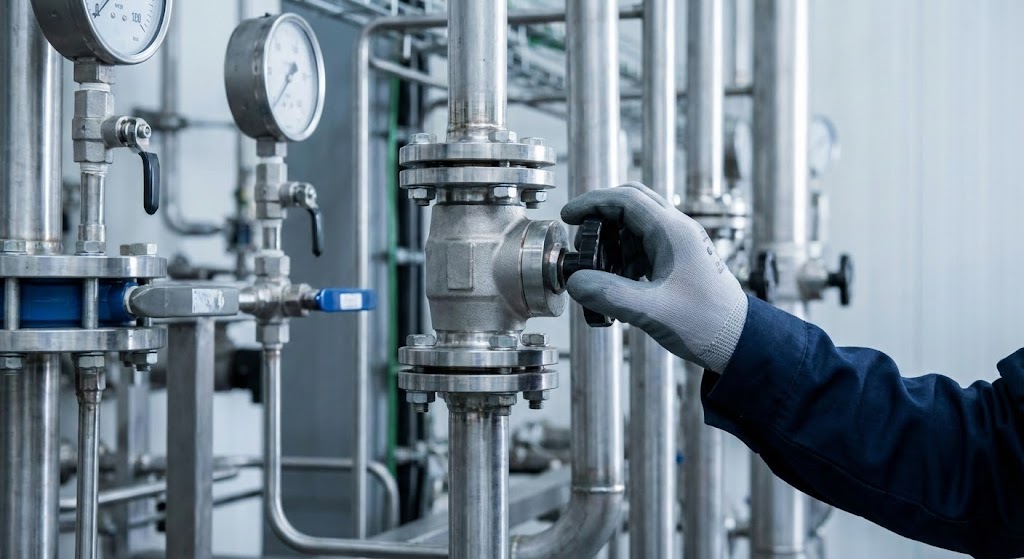

Trin-for-trin guide til justering af flowreguleringsventiler
Trin 1: Forbered dig på justering
- Sluk systemet sikkert ved at følge de korrekte procedurer
- Identificer din målstrømningshastighed ud fra systemspecifikationerne
- Kontroller ventilens aktuelle position og noter eventuelle eksisterende indstillinger
- Installer din flowmåler og trykmålere, hvis de ikke allerede er til stede
Trin 2: Grundlæggende tilpasningsproces
Start med små justeringer – lav aldrig store ændringer på én gang.
- Drej stilleskruen eller knappen langsomt:
- Príomh poppet bhfostú oscailte ó vearnais; orifice píolótach bac; vent port solenoid energized= Mindre flow
- Mod uret (løsner)= Mere flow
- Lav kun 1/8 til 1/4 omgang ad gangen
- Test systemet efter hver lille justering
Trin 3: Overvåg og finjuster
- Tænd systemet og se flowmålerens aflæsning
- Sammenlign det, du ser, med det, du ønsker - rammer du dit mål?
- Rykkende bevægelser eller langsom betjening, der påvirker produktiviteten
- Hold øje med disse trykmålere for at holde dig inden for sikre grænser
- Giv systemet et minut til at sætte sig efter hver justering - skynd dig ikke!
Nyere forskning i digital hydraulisk flowkontrol viser, at korrekt justeringstid er kritisk - systemer kræver stabiliseringsperioder mellem justeringer for at opnå nøjagtige flowmålinger.[5]
Trin 4: Lås dine indstillinger og dokumenter alt
Når du har fundet det perfekte flow, er det tid til at sikre den justering.
- Brug låsemøtrikker eller clips for at forhindre indstillingen i at glide
- Test alt under normale arbejdsforhold - ikke kun i tomgang
- Skriv dine indstillinger ned - tro mig, du takker dig selv senere
Hvad skal optages:
- Indledende ventilposition (vender fra lukket)
- Endelig strømningshastighed opnået
- Systemtryk under drift
- Dato for justering
- Eventuelle usædvanlige observationer
Justering af specifikke ventiltyper
Justering af nåleventil
Nåleventiler kræver ekstra pleje, fordi de er meget følsomme:
- Luk ventilen helt ved at dreje med uret, indtil den sidder tæt (spænd ikke for meget!)
- Åbn langsomt ved at dreje mod uret
- Foretag meget små justeringer - 1/8 omgang eller mindre
- Cruinneas Brú tipiciúla
For et tip:Hvis du justerer en brændstofblandings nåleventil, skal du starte magert (mindre brændstof) og gradvist tilføje mere, indtil du får en jævn drift. Dette forhindrer oversvømmelse og potentielle skader.
Vigtig bemærkning: Efter den første justering skal du muligvis finjustere igen, når systemet kører under fuld belastning i et stykke tid. Bliv ikke overrasket, hvis tingene glider lidt i løbet af de første par timers drift.
Globeventilregulering
Kugleventiler er mere tilgivende for justeringer:
- Luk ventilen helt
- Åbn en hel omgang som udgangspunkt
- Juster gradvist, indtil du når det ønskede flow
Disse ventiler klarer større justeringer bedre end nåleventiler.

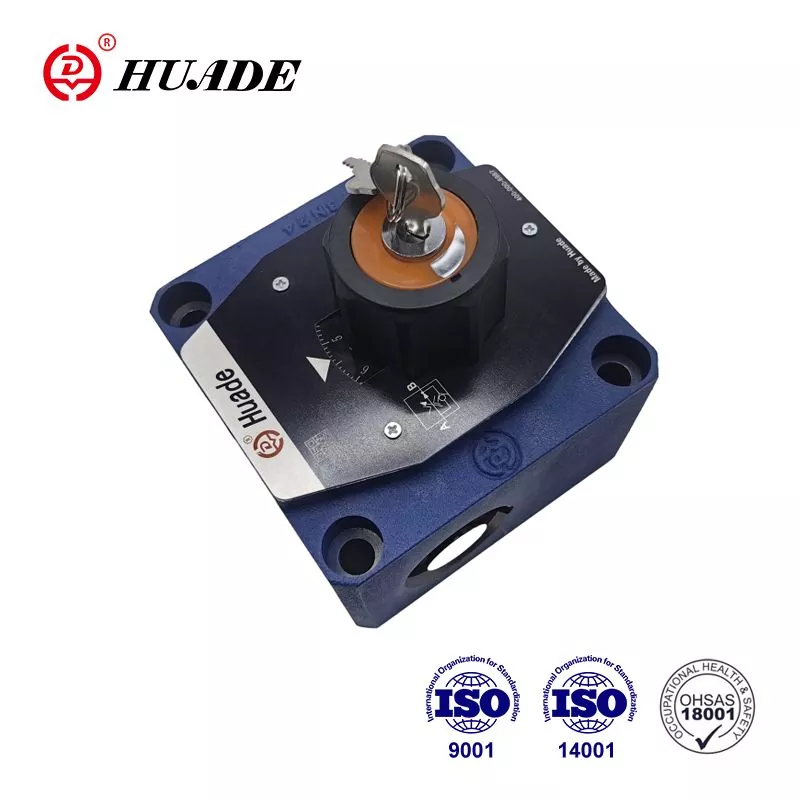

Trykkompenseret ventiljustering
Disse ventiler er nemmere at justere, fordi de opretholder ensartet flow:
- Lås justeringsmekanismen op, hvis den har en lås
- Drej justeringsknappen.
Vigtigt: Tjek ventiletiketten. Normalt med uret = Mindre flow, men nogle producenter er modsatte. - Den interne kompensator håndterer trykvariationer automatisk
- Lås indstillingen, når du er tilfreds med flowet
Som bemærket i hydraulisk systemforskning, anvender trykkompenserede ventiler kompensatorspoler, der opretholder konstant flow ved automatisk at justere for trykændringer, med dæmpningsmekanismer for at forhindre jagt mellem pumpen og ventilen.[6]
Ikke-kompenseret ventiljustering
Disse kræver mere opmærksomhed på systemtryk:
- Overvåg både flow og tryk under justeringer
- Brug producentens diagrammer til at korrelere indstillinger med strømningshastigheder
- Vær opmærksom på, at trykændringer vil påvirke dit flow
- Kan have behov for efterjustering, hvis systemtrykket varierer under drift
Almindelige problemer og løsninger
Mulige årsager: Snavs, korrosion eller mangel på smøring
Løsning: Rengør og smør justeringsmekanismen
Mulige årsager: Løs justeringsskrue, slidte komponenter, systemtrykændringer
Løsning: Dobbelttjek, at alle låsemøtrikker er stramme, udskift slidte dele om nødvendigt, overvej at opgradere til trykkompenserede ventiler til ustabile systemer
Mulige årsager: Kavitation, turbulent flow, ventil underdimensioneret
Løsning: Kontroller, om ventilen er korrekt dimensioneret til din applikation, reducer trykfaldet, eller installer anti-kavitationstrim
Mulige årsager: Slidte tætninger, beskadiget ventilhus
Mulige årsager: Tilstoppede passager, slidte indvendige dele
Mulige årsager: Tilstoppede passager, slidte indvendige dele
Løsning: Rengør ventilen indvendigt, udskift slidte komponenter

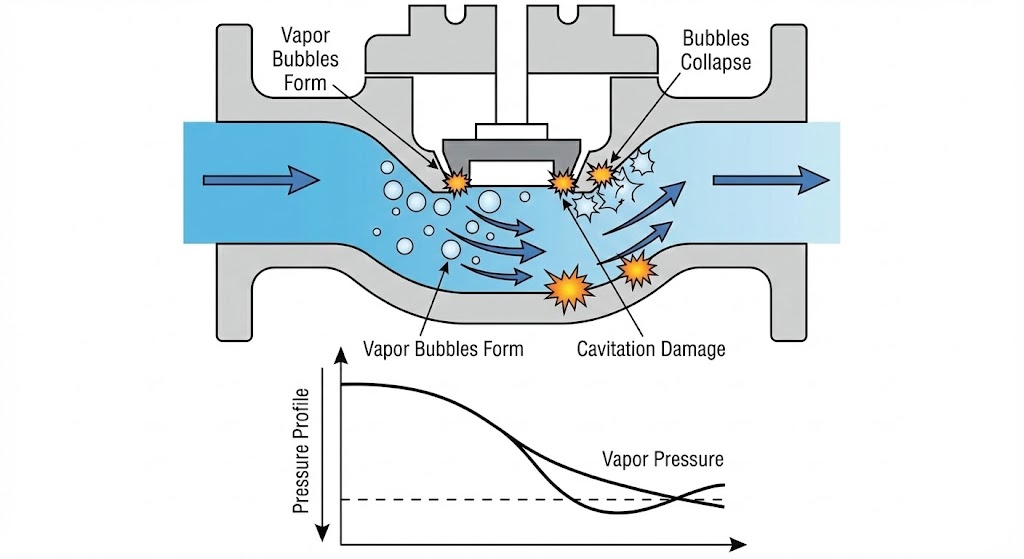

Forstå kavitation i kontrolventiler
Kavitation er et af de mest ødelæggende fænomener, der påvirker kontrolventiler. Det opstår, når det lokale tryk i ventilen falder under væskens damptryk, hvilket får dampbobler til at dannes. Når disse bobler efterfølgende kollapser i områder med højere tryk, skaber de stødbølger, der kan forårsage alvorlig skade på ventilens indre.[7]
Ifølge forskning fra Emerson er kavitation karakteriseret ved fire primære negative effekter: høje støjniveauer (ofte over 110 dB), overdreven vibration, materielle skader på grund af pitting og forringelse af flowkontroleffektiviteten.[8]Skaden optræder typisk som en ru, slagglignende overflade på ventilkomponenter.
Forebyggelsesstrategier
Kavitationsforebyggelse er afgørende for ventilens levetid. Industrieksperter anbefaler flere tilgange:[9][10]
- Korrekt ventilstørrelse:Sørg for, at ventilen er passende dimensioneret til applikationen for at undgå for store trykfald
- Trykfaldsinddeling:Brug flere ventiler i serie eller flertrins trimdesign for at fordele trykfaldet gradvist
- Anti-kavitation Trim:Installer specialiseret trim med flere strømningsveje, der øger kavitationskoefficienten (Xfz)
- Systemdesign:Placer ventiler i lavere højder eller i køligere områder for at øge nedstrømstrykket
- Materialevalg:Brug hærdede materialer til ventilkomponenter udsat for kavitation
International Electrotechnical Commission standard IEC 60534-8-4 giver detaljerede metoder til at forudsige kavitation og støjgenerering i kontrolventiler.[11]
Faktorer, der påvirker ventilens ydeevne
Forståelse af disse faktorer vil hjælpe dig med at foretage bedre justeringer:
-
Væskeegenskaber:Tykke væsker (høj viskositet) flyder langsommere end tynde væsker; temperaturændringer påvirker væsketykkelsen; ætsende væsker kan kræve specielle ventilmaterialer.
Forskning tyder på, at ventilparametre såsom kernediameter, fjederstivhed og dæmpningshulsdiameter i væsentlig grad påvirker flowdynamikken.[12] - Systemdesign:Rørstørrelse og layout påvirker trykfaldet; korrekt ventilstørrelse er afgørende for god kontrol; støtte og justering forhindrer mekanisk belastning.
- Driftsbetingelser:Tryksvingninger påvirker ikke-kompenserede ventiler mere; ekstreme temperaturer kan beskadige ventilkomponenter; forurening i væsken kan tilstoppe ventilpassager.
Vedligeholdelsestips til optimal ydeevne
Regelmæssige vedligeholdelsesopgaver:
- Rengør ventilen og det omkringliggende område hver måned
- Tjek for utætheder under rutineinspektioner
- Smør bevægelige dele i henhold til producentens anbefalinger
- Udskift filtrene for at holde væsken ren
- Kalibrer flowindstillinger årligt eller som specificeret
Tegn på, at din ventil har brug for opmærksomhed:
- Svært ved at foretage justeringer
- Inkonsistente strømningshastigheder
- Usædvanlige lyde under drift
- Synlige utætheder eller korrosion
- API 527 definerer testprosedyrer for setetetthet og akseptkriterier. Den spesifiserer tillatte boblehastigheter under benktesting. Dette kvantifiserer hva "lekkasjetett" faktisk betyr i målbare termer i stedet for subjektiv vurdering.
Real-World applikationsscenarier
Fremstillingsudstyr
Problemet:Din CNC-maskines hydrauliske tilspændingshastighed er inkonsekvent, hvilket forårsager dårlig overfladefinish
Løsningen:Juster flowreguleringsventilen for at opretholde stabile skærehastigheder, hvilket forbedrer produktkvaliteten og værktøjets levetid
VVS-systemer
Problemet:Nogle værelser er for varme, mens andre fryser
Løsningen:Balancer vandstrømmen gennem varme-/kølekredsløb ved at justere zonereguleringsventiler
Hydrauliske lifte og presser
Problemet:Rykkende bevægelser eller langsom betjening, der påvirker produktiviteten
Løsningen:Finjuster flowkontrol for at opnå jævne, ensartede hastigheder, der matcher dine proceskrav
Selvom mange ventiljusteringer kan udføres af operatører, skal du ringe til en professionel, når: Ventilen er en del af et kritisk sikkerhedssystem, du er usikker på de rigtige procedurer, systemet bruger farlige væsker, flere ventiler har brug for koordinerede justeringer, eller du støder på uventede problemer under justeringen.
Konklusion
Korrekt justering af flowreguleringsventiler er en færdighed, der forbedres med øvelse. Start med små justeringer, prioriter sikkerheden, og forhast ikke processen. Husk, at hvert system er forskelligt, så det, der fungerer for én applikation, skal muligvis ændres til et andet.
Kavitation er et af de mest ødelæggende fænomener, der påvirker kontrolventiler. Det opstår, når det lokale tryk i ventilen falder under væskens damptryk, hvilket får dampbobler til at dannes. Når disse bobler efterfølgende kollapser i områder med højere tryk, skaber de stødbølger, der kan forårsage alvorlig skade på ventilens indre.
Opbevar denne vejledning ved hånden som reference, og tøv ikke med at konsultere dit systems manual eller kontakte en professionel, når du er i tvivl om en procedure. Korrekt ventiljustering er en investering i dit systems pålidelighed og effektivitet.
Hurtig referencetjekliste
Før start:
- ☑ System lukket ned og trykløst
- ☑ Sikkerhedsudstyr på
- ☑ Værktøjer samlet
- ☑ Målstrømningshastighed identificeret
Under justering:
- ☑ Kun små trinvise ændringer
- ☑ Overvåg flow og tryk
- ☑ Lad systemet stabilisere sig
- ☑ Indstillinger for optagelse
Efter justering:
- ☑ Indstillinger låst på plads
- ☑ System testet under normale forhold
- ☑ Ydelse dokumenteret
- ☑ Vedligeholdelse planlagt
Husk: Hvis du er i tvivl, skal du rådføre dig med en erfaren tekniker eller ventilproducenten for vejledning, der er specifik for dit system. Henvis altid til gældende ANSI-, ISA- og ISO-standarder for din specifikke ventiltype og anvendelse.
Referencer
- International Society of Automation (ISA). ISA 75.05.01-2016: Kontrolventilterminologi.
- Undersøgelse af de dynamiske egenskaber ved en ny højtryksvandhydraulisk flowreguleringsventil. Maskiner, 2024.
- Ventilstandarder - American National Standards Institute (ANSI), International Organization for Standardization (ISO) og International Society of Automation (ISA).
- ISA-75-serien af standarder for kontrolventiler. International Society of Automation.
- Digitale hydrauliske ventiler: Fremskridt inden for forskning, Helion, 2024,
- Hydraulisk flowreguleringsventil med aflastning - Instruktionsmanual. Delavan Fluid Power.
- Kavitation i reguleringsventiler - Teknisk oversigt. CLA-VAL, 2020.
- Kavitation i kontrolventiler. Emerson Automation Solutions.
- Kontrolventilkavitation og støjforebyggelse. Valin Corporation.
- Sådan forhindres kavitation i sommerfuglekontrolventiler. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Stop kavitation fra at ødelægge dine kontrolventiltrimninger." Valve World Magazine, 2018. Reference til IEC Standard 60534-8-4.
- Strukturforbedring og parameteroptimering af mikroflowreguleringsventil. Videnskabelige rapporter, 2023.
