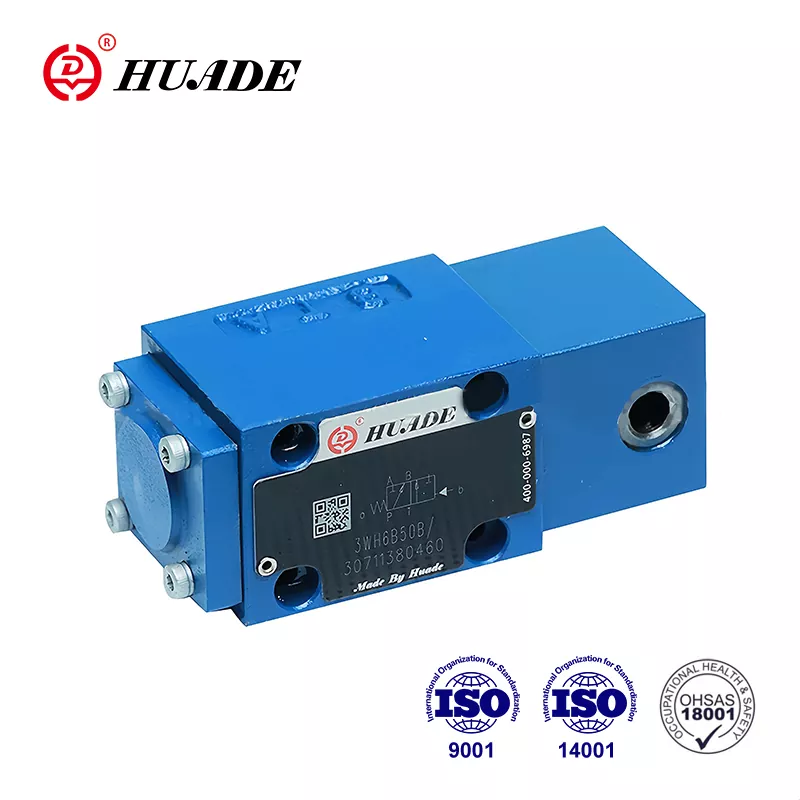

Som en førende producent i Kinas hydrauliske industri har Huade Hydraulic haft to langsigtede samarbejdserfaringer med Rexroth. Huade® retningsreguleringsventil type WH er mere avanceret i teknologi og mere holdbar end de tilsvarende produkter i denne serie. Huade driver mere end 750 stykker avanceret produktionsudstyr importeret fra hele verden for at sikre den høje kvalitet af hydrauliske produkter. Det er mere avanceret inden for teknologi og mere holdbart end de lignende produkter i denne linje. Fabrikken lever op til de internationale standarder, nemlig ISO9001, ISO14001 og OH SAS18001. Serien af retningsventiler produceret af Huade Hydraulic er meget udbredt i marine hydrauliske systemer. Huade ejer en kæmpe kundegruppe inden for marineindustrien.
|
Størrelse |
6 |
10 |
|
|
Max.driftstryk |
Porte A, B, P(MPa) |
til 31,5 |
|
|
Port T (MPa) |
til 16 |
||
|
Med symbolerne A og B skal port T bruges som en lækageport |
|||
|
Flow maks. (L/min) |
op til 60 |
op til 120 |
|
|
Virker til at flyde |
Symbol Q6% af det nominelle tværsnitsareal |
||
|
Symbol W, 3 % af det nominelle tværsnitsareal |
|||
|
Væske |
Mineralolie eller fosfatester |
||
|
Trykvæsketemperaturområde （℃） |
-20～+80 |
||
|
Viskositetsområde (mm2/s) |
2,8~500 |
||
|
Vægt (kg) |
1 betjeningscylinder |
ca.2 |
ca.3,5 |
|
2 betjeningscylinder |
ca.2.2 |
ca.4,5 |
|
|
Plottryk (MPa) |
min |
0,6 til 1> tanktryk |
0.5 |
|
max |
20 |
6 |
|
Funktioner:
▶ Direkte betjent retningsspoleventil
▶ Topositionsventil med slagbegrænsning valgfri
▶ Montering af underplade
▶ Monteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
WH-ventiler er hydraulisk betjente retningsbestemte spoleventiler. De bruges til at styre stop, start og retning af et flow
Retningsventilerne består hovedsageligt af hus (1), et eller to betjeningselementer (2) (hydraulisk, pneumatisk opererende cylinder), styrespolen (3) samt en eller to returfjedre (4).
I hvile holdes styrespolen (3) i midter- eller startpositionen af returfjedrene (3) (undtagen impulsventil).
Betjeningsspolen (3) skubbes til den ønskede koblingsposition af betjeningselementerne.
Med hak, type ..OF/.
Hydraulisk eller pneumatisk betjente retningsventiler fås også som 2-positionsventiler med spærre (5). Når betjeningselementerne med hak anvendes, kan alle skiftepositioner låses.
Uden returfjeder, uden hak, type..O/.
Ved brug af betjeningselementer uden returfjeder og uden hak, er der ingen defineret koblingsposition i hvile.
Strukturdiagram
Patron gasspjæld
Brugen af en patrongasspjæld er så nødvendig, når der under omskiftningsprocedurerne under de givne driftsforhold forekommer strømninger, som overstiger ventilens ydeevnegrænser.
Den er sat i retningsventilens P-kanal.
