Forestil dig, at du leder et orkester. Du beder ikke bare musikere om at spille "højt" eller "stille" - du giver dem subtile håndbevægelser, der siger "lidt blødere", "gradvist højere" eller "hold det nøjagtige bind." En hydraulisk proportional ventil er som en leder for hydraulisk væske, der giver uendelig variabel kontrol i stedet for bare "på" eller "slukket."
Kaffebaranalogien
Tænk på en proportional ventil som espressomaskinen på din yndlings kaffebar. Baristaen vender ikke bare en switch for at få perfekt espresso - de øger gradvist trykket, kontrollerer omhyggeligt strømningshastighed og foretager realtidsjusteringer baseret på, hvordan kaffen udtrækker. Tilsvarende justerer en proportional ventil kontinuerligt sin position baseret på elektrisk feedback for at levere nøjagtigt den rigtige mængde hydraulisk effekt.
Hvordan fungerer hydrauliske proportionelle ventiler? En trin-for-trin rejse
Lad os følge kontrolrejsen fra et elektrisk signal til præcis hydraulisk handling:
1Command Center (kontrolsignal)
En PLC (programmerbar logikcontroller) eller andet kontrolsystem sender et elektrisk signal-typisk 0-10 volt, 4-20 milliamps eller endda digitale kommandoer gennem industrielle netværk som Canbus eller Ethernet.
2Oversætteren (proportional magnetventil)
Ventilens proportionelle magnetventil fungerer som en oversætter, der konverterer elektrisk energi til mekanisk kraft. I modsætning til regelmæssige magnetventiler, der enten er "energisk" eller "de-energiserede", skaber proportionale magnetventiler, der er direkte proportional med indgangssignalstyrken.
3Precision Mover (Valve Spool)
Denne mekaniske kraft skubber ventilspolen - en nøjagtigt bearbejdet cylindrisk komponent - til nøjagtige positioner. Når spolen bevæger sig, afslører den åbninger i forskellige størrelser (kaldet porte), der kontrollerer væskestrømmen.
4Smart Feedback Loop (LVDT Sensor)
Avancerede proportionelle ventiler inkluderer en LVDT (lineær variabel differentiel transformer), der konstant overvåger spoleposition. Dette skaber et lukket sløjfe-system, der automatisk korrigerer for eksterne forstyrrelser, temperaturændringer og slid.
Eksempel på den virkelige verden: Gravemaskinearmen kontrol
Når en gravemaskineoperatør flytter deres joystick halvvejs, modtager den proportionelle ventil et 50% signal. Spolen bevæger sig til en position, der tillader nøjagtigt halvdelen af den maksimale strømning til den hydrauliske cylinder, hvilket resulterer i glat, kontrolleret armbevægelse med nøjagtigt halv hastighed.
Proportional Valve vs Servo Valve vs ON/OFF -ventil: Den ultimative sammenligning
At forstå forskellene mellem ventiltyper er afgørende for at træffe det rigtige valg:
| Funktion | ON/OFF -ventil | Proportional ventil | Servo -ventil |
|---|---|---|---|
| Kontroltype | Binær (åben/lukket) | Uendelig positionering | Ultra-præcis positionering |
| Responstid | 10-100 millisekunder | 5-50 millisekunder | 1-10 millisekunder |
| Nøjagtighed | ± 5-10% | ± 1-3% | ± 0,1-0,5% |
| Koste | $ 50-500 | $ 500-5.000 | $ 2.000-20.000 |
| Typiske applikationer | Enkel tænd/sluk -kontrol | Generel automatisering | Systemer med høj præcision |
| Opretholdelse | Lav | Medium | Høj |
| Forureningsfølsomhed | Lav | Medium | Meget høj |
| Energieffektivitet | Dårlig | God | Fremragende |
Hvornår skal man vælge hver type
Vælg on/off -ventiler Hvornår:
Enkel start/stopkontrol er tilstrækkelig • Budgettet er ekstremt stramt • Højforureningsmiljø • Vedligeholdelsesressourcer er begrænset
Vælg proportionelle ventiler Hvornår:
Du har brug for variabel hastighed/trykstyring • Energieffektivitetsspørgsmål • Glat drift er vigtig • Moderat præcision er påkrævet
Vælg Servo -ventiler Hvornår:
Ultrahøj præcision er kritisk • Der er behov for meget hurtig respons • Budget giver mulighed for premium ydeevne • Rent miljø kan opretholdes
Typer af hydrauliske proportionelle ventiler: Find din perfekte match
Efter funktion: De tre hovedkategorier

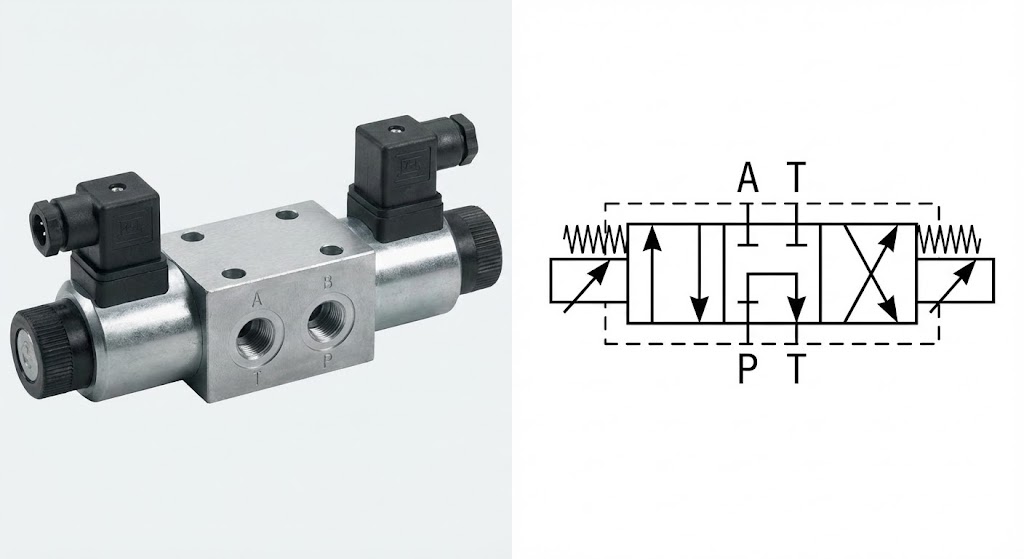

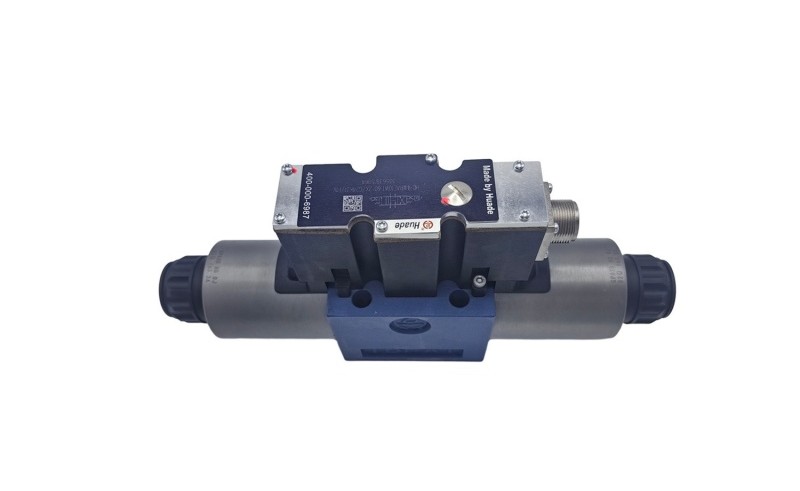

1. Proportional retningsstyringsventiler
Hvad de gør:Kontrol både retning og hastighed af hydrauliske aktuatorer
Tænk på det som:En smart trafikcontroller, der ikke kun dirigerer trafik, men også kontrollerer hastighedsgrænser
Almindelige modeller:Bosch Rexroth 4WRA -serien, Parker D1FB -serien
Bedst til:Maskinværktøj, injektionsstøbning, generel automatisering
2. Proportionelle trykstyringsventiler
Hvad de gør:Oprethold præcist systemtryk uanset strømningskrav
Tænk på det som:En smart vandtryksregulator, der holder brusertrykket perfekt, selv når nogen tænder for opvaskemaskinen
Typer:Trykaflastning, trykreducerende, tryksekvensventiler
Bedst til:Tryk på operationer, klemmesystemer, trykprøvning
3. Proportionelle flowkontrolventiler
Hvad de gør:Oprethold nøjagtige strømningshastigheder uafhængigt af trykændringer
Tænk på det som:Et cruise control -system til hydraulisk strømning
Inkluderer ofte:Trykkompensatorer til belastningsuafhængig kontrol
Bedst til:Hastighedskontrol, synkroniserede operationer, måleapplikationer
Ved konstruktion: Forståelse af mekanikken

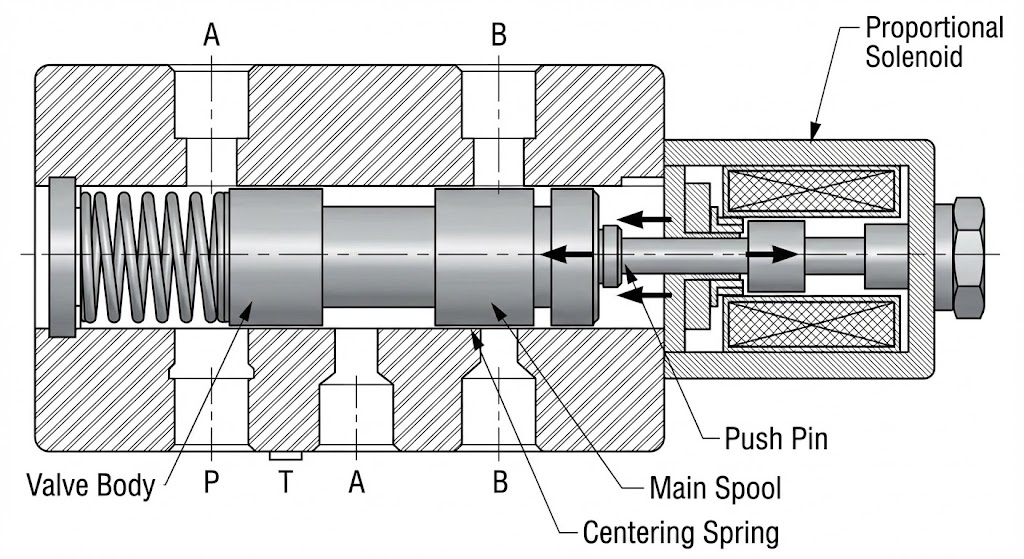

Direktevirkende proportional ventiler
• Elektromagnet flytter direkte spolen
• Enklere konstruktion, lavere omkostninger
• Flowhastigheder typisk op til 100 gpm
• Trykvurderinger op til 3.000 psi
• Perfekt til: mellemstore applikationer med moderate ydelsesbehov

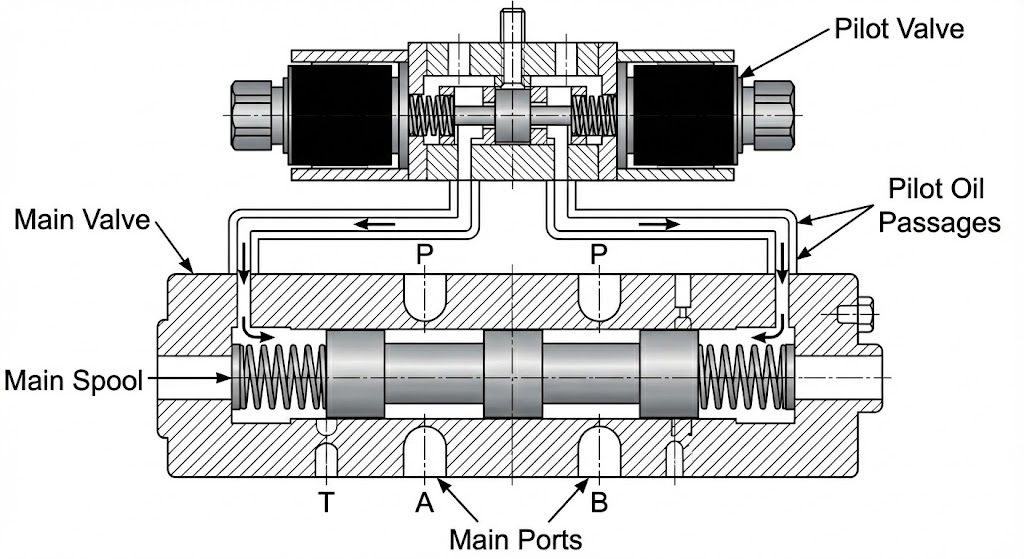

Pilot-betjente proportionalventiler
• Små pilotventil kontrollerer hovedventiloperationen
• Højere strømnings- og trykfunktioner
• Flowhastigheder op til 500+ gpm
• Trykvurderinger op til 5.000+ psi
• Perfekt til: store industrielle systemer og mobilt udstyr
Præstationsegenskaber, der betyder noget: det tekniske dybe dyk
Forståelse af signal-til-flow-forholdet
Hjertet i proportional ventilydelse ligger i, hvor nøjagtigt det konverterer elektriske signaler til hydraulisk output. Her er hvad de vigtigste specifikationer betyder:
Linearitet (± 0,5% til ± 3%)
Forestil dig at tegne en lige linje på grafpapir. Linearitet måler, hvor tæt din ventils faktiske ydelse kommer til den perfekte lige linje. Bedre linearitet betyder mere forudsigelig kontrol.
Hysterese (± 0,5% til ± 5%)
Dette måler forskellen i output, når du nærmer dig det samme sætpunkt fra forskellige retninger. Tænk på det som stykket i et rattet - mindre hysterese betyder mere præcis kontrol.
Gentagelighed (± 0,1% til ± 2%)
Hvor konsekvent udfører ventilen den samme operation? Dette er som at bede en basketballspiller om at gøre frispark - bedre gentagelighed betyder mere pålidelig ydelse.
Responstid (5-100 millisekunder)
Hvor hurtigt reagerer ventilen på signalændringer? For dynamiske applikationer forhindrer hurtigere respons systeminstabilitet og forbedrer ydeevnen.
Matematikken bag magien: flowligninger
Den grundlæggende strømningsligning for proportionelle ventiler er:
Q = CD × A × √ (2DP/P)
Hvor:
Q = strømningshastighed
CD = decharge -koefficient
A = ventilåbningsområde (kontrolleret af spole position)
ΔP = trykforskel på tværs af ventilen
ρ = væsketæthed
Denne ligning viser, hvorfor proportionelle ventiler er så effektive: ved nøjagtigt at kontrollere området (a) giver de nøjagtig strømningskontrol uanset trykvariationer.
Succeshistorier i den virkelige verden: Anvendelser, der transformerer industrier
Casestudie 1: Injektionsstøbningsrevolutionen
Udfordringen:En producent af bilindustrien kæmpede med inkonsekvent plastikinjektion og forårsagede 20% skrotpriser og kundeklager.
Løsningen:Implementering af MOOG D941 proportionelle ventiler til injektionshastighed og trykstyring.
Processen:
• Hastighedsfase: Valve giver hurtig, kontrolleret injektion til at fylde 95% af skimmel
• Pak/holdfase: problemfri overgang til præcis trykstyring
• Gendannelsesfase: Kontrolleret skrue rotation til næste skudforberedelse
Casestudie 2: Præcision af mobil udstyr
Udfordringen:En kranproducentens kunder klagede over rykkede belastningsbevægelser, der forårsager sikkerhedsmæssige bekymringer og produktivitetstab.
Løsningen:Danfoss PVG 48 proportional ventilsystem med elektroniske joysticks.
Transformationen:
• Før: Binær ventilkontrol forårsagede pludselige starter/stop
• Efter: Glat acceleration/deceleration Matching Operator Input
• Avancerede funktioner: Load-sensing for energieffektivitet, elektronisk kontrol til præcis positionering
Casestudie 3: stålmølle præcision
Udfordringen:En stålrullende mølle havde brug for præcis trykstyring for ensartet produkttykkelse (± 0,01 mm tolerance).
Løsningen:ATOS DPZO Proportional trykventiler med integreret feedbackkontrol.
Innovationen:
• Måling af realtid tykkelse fodres tilbage til ventilkontrol
• Automatisk trykjustering kompenserer for materielle variationer
• Kontrol med lukket sløjfe opretholder en konstant kraft på trods af hastighedsændringer
Valg af den rigtige proportionelle ventil: Din udvælgelsesguide
Trin 1: Definer dine systemkrav
PRESTATIONSPECIFIKATIONER Tjekliste:
• Maksimalt systemtryk: _____ psi
• Påkrævet strømningshastighed: _____ GPM
• Driftstemperaturområde: _____ til _____ ° F
• Krav til responstid: _____ millisekunder
• Nødvendighed nødvendig: ± _____ %
• Kontrolsignaltype: Spænding / strøm / digital
Trin 2: Applikationsspecifikke overvejelser
Til fremstilling/industrielle applikationer:
• Overvej ventiler med integreret elektronik (Bosch Rexroth 4WRA -serien)
• Se efter feltbus -kommunikationsfunktioner
• Prioritering af gentagelighed og langsigtet stabilitet
Til mobiludstyr:
• Vælg ventiler, der er klassificeret til vibrationer og chok (Danfoss PVG -serie)
• Overvej miljøforseglingskrav
• Evaluer strømforbruget for batteridrevne systemer
Til rumfart/kritiske applikationer:
• Vælg ventiler med overflødige feedback -systemer
• Overvej specielle materialer til ekstreme temperaturer
• Evaluer fiasko -tilstandskarakteristika
