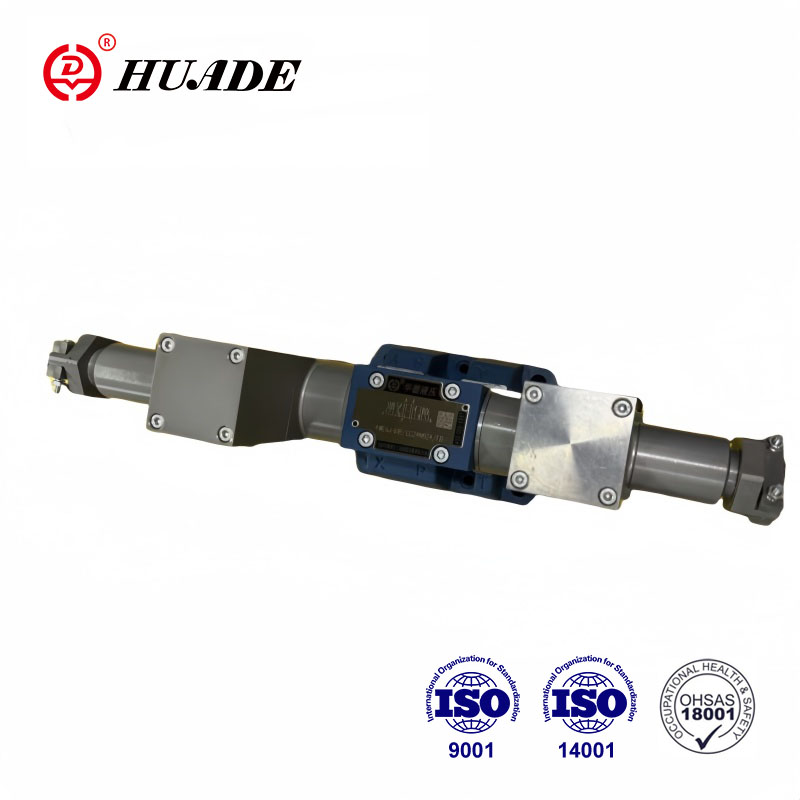

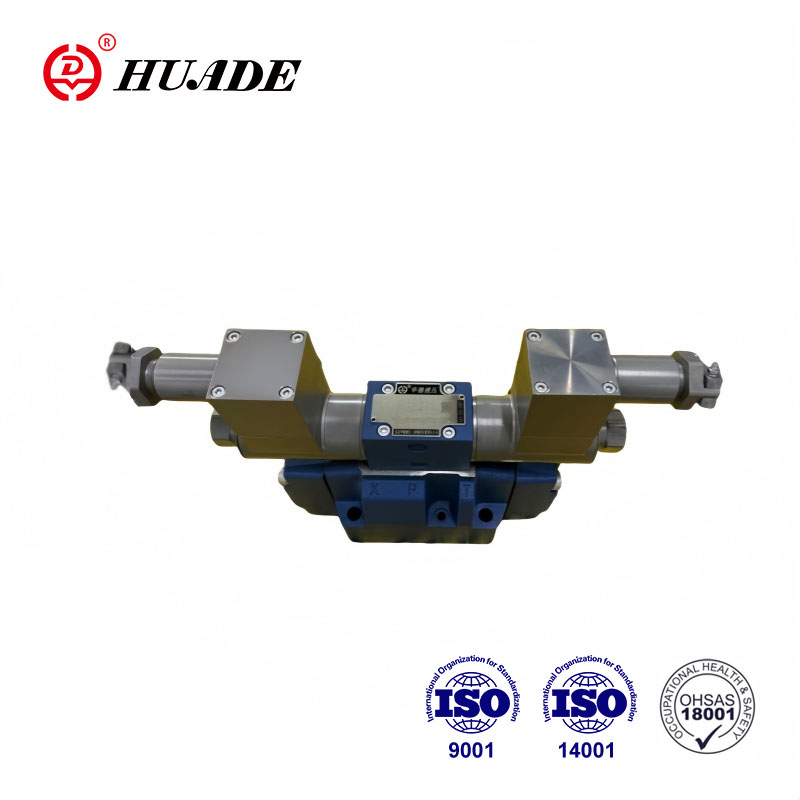

Huades eksplosionssikre hydrauliske ventiler vedtager speciel design og fremstillingsteknologi ved at bruge korrosionsbestandige materialer af høj kvalitet. Eksplosionssikre ventiler WE10-serien bruges i vid udstrækning på steder med eksplosionsfare såsom minedrift, kul og kemisk industri. Huade er et pålideligt nationalt mærke i Kina. Fabrikken har avanceret produktionsteknologi og testudstyr og lægger stor vægt på produktkvalitet.
| Tekniske data | ||
| Fastgørelsesposition | Valgfri | |
| Omgivelsestemperaturområde (℃) | -30 til +50 (NBR segl) | |
| -20 til +50 (FKM segl) | ||
| Vægt | Enkelt solenoide (kg) | 5.9 |
| Dobbelte solenoider (kg) | 8.9 | |
| Max.driftstryk | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| når driftstrykket overstiger tilladelsesværdien, skal spolesymbol A og B gøre porten T til aftapning | ||
| Maks. flowhastighed (L/min) | 120 | |
| Strømningstværsnit (skifter neutral position) | Version V (mm2) | 11(A/B →T);10,3(P →A/B) |
| Version W (mm2) | 2,5(A/B→T) | |
| Version Q (mm2) | 5,5(A/B →T) | |
| Væske | Mineralolie velegnet til NBR og FKM tætning | |
| Fosfatester til FKM tætning | ||
| Væsketemperaturområde (℃) | -30 til +80 (NBR segl) | |
| -20 til +80 (FKM segl) | ||
| Viskositetsområde mm2/s | 2,8 til 500 | |
| Grad af forurening | Maksimal tilladt grad af væskeforurening: Klasse 9. NAS 1638 eller 20/18/15, ISO4406 | |
| Elektriske data | ||
| Type spænding | DC | |
| Tilgængelig spænding (V) | 12, 24, 36, 110 | |
| Spændingstolerance (nominel spænding) % | -15 til +10 | |
| Strømforbrug (W) | 35 | |
| Arbejdscyklus | Sammenhængende | |
| Skiftet tid I overensstemmelse med ISO 6403 | TIL (ms) | 45 til 60 |
| FRA (ms) | 20 til 30 | |
| Skiftet frekvens (gange/t) | Til 15000 | |
| Beskyttelsesklasse i henhold til DIN 40050 | IP65 | |
| Maks. spoler temperatur (℃) | +150 | |
Funktioner:
▶Direkte betjent type eksplosionssikker solenoide driftsretningsskydeventil bruges som standard
▶DIN24 340 A type på monteringsfladen ISO 4401
▶Våd-type DC eksplosionsbeskyttelse solenoide
▶90° drejelig eksplosionsbeskyttelsesmagnet
▶Tryktætte kammer skal ikke åbnes, når spole skal udskiftes
Anvendelse:
Eksplosionssikker ventil af WE-typen er retningsventilen til eksplosionsbeskyttelsesmagneten, der bruges til at styre start, stop og strømningsretning af olievæske.
Retningsreguleringsventilerne består af hus (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjedre (4). I spændingsløs tilstand holdes styrespolen (3) i neutral eller udgangsposition ved hjælp af returfjedre (4) (undtagen pulsspoler). Styrespolen (3) aktiveres via vådstiftssolenoider (2).
For at garantere tilfredsstillende drift skal man sørge for, at magnetventilens trykkammer er fyldt med olie.
Kontrolspolen (3) flyttes til den forventede position ved hjælp af magnetventilen (2) og skubbestangen (5), og
dette giver frit flow fra P til A og B til T eller P til B og A til T.
Når eksplosionsbeskyttelsesmagneten (2) er slukket, skubbes styreventilelementet (3).
til udgangspositionen ved at nulstille fjederen (4).
Opbygning af eksplosionssikker magnetventil WE10
Symboler
