Den eksplosionssikre magnetiske retningsventil er en enhed, der styrer væskens strømningsretning gennem elektromagnetisk kraft. Eksplosionssikker WE6-serien vedtager et særligt eksplosionssikkert design for at sikre, at det ikke vil forårsage gnister eller høje temperaturer i brandfarlige og eksplosive miljøer og derved undgå eksplosioner. Denne eksplosionssikre magnetventil bruges hovedsageligt til at styre strømningsretningen af væsker i hydrauliske eller pneumatiske systemer for at imødekomme behovene ved forskellige arbejdsforhold.
|
Techniske data |
||
|
Fastgørelsesposition |
Valgfri | |
| Omgivelsestemperaturområde (℃) | -30 til +50 (NBR segl) | |
| -20 til +50 (FKM segl) | ||
| Vægt | Enkelt solenoide (kg) | 2.6 |
| Dobbelte solenoider (kg) | 4.3 | |
| Max.driftstryk | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| når driftstrykket overstiger tilladelsesværdien, skal spolesymbol A og B gøre porten T til aftapning | ||
| Maks. flowhastighed (L/min) | 80 | |
| Strømningstværsnit (skifter neutral position) | Version Q (mm2) | Omkring 6 % af det nominelle areal |
| Version W (mm2) | Omkring 3 % af det nominelle areal | |
| Væske | Mineralolie velegnet til NBR og FKM tætning | |
| Fosfatester til FKM tætning | ||
| Væsketemperaturområde (℃) | -30 til +80 (NBR segl) | |
| -20 til +80 (FKM segl) | ||
| Viskositetsområde mm2/s | 2,8 til 500 | |
| Grad af forurening | Maksimal tilladt grad af væskeforurening: Klasse 9. NAS 1638 eller 20/18/15, ISO4406 | |
| Elektriske data | ||
| Type spænding | DC | |
| Tilgængelig spænding (V) | 12, 24, 36, 110 | |
| Tilladt spænding (afvigelse) % | -15 til +10 | |
| Indgangseffekt (W) | 30 | |
| Driftstilstand af solenoide | Kontinuerligt arbejde | |
| Skiftet tid I overensstemmelse med ISO 6403 | TIL (ms) | 25 til 45 |
| FRA (ms) | 10 til 25 | |
| Skiftet frekvens (gange/t) | Til 15000 | |
| Maks. spoler temperatur (℃) | +150 | |
Funktioner:
▶ Direkte betjent type eksplosionsbeskyttelse retningsventil anvendes som standardtype
▶DIN24 340 A type på monteringsfladen ISO 4401
▶Våd-type DC eksplosionsbeskyttelse solenoide
▶90° drejelig eksplosionsbeskyttelsesmagnet
▶Tryktæt kammer skal ikke åbnes, når spole skal udskiftes
Anvendelse:
Eksplosionssikre magnetiske retningsventiler er meget udbredt inden for petrokemikalier. I den petrokemiske industri bruges de hovedsageligt til at kontrollere strømningsretningen af brændbare og eksplosive medier som olie og naturgas.
WE type retningsreguleringsventil er retningsventilen til eksplosionsbeskyttelsesmagneten, der bruges til at styre start, stop og strømningsretning af olievæske.
Retningsreguleringsventilerne består af hus (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjedre (4).
I spændingsløs tilstand holdes styrespolen (3) i neutral eller udgangsposition ved hjælp af returfjedre (4) (undtagen pulsspoler). Styrespolen (3) aktiveres via vådstiftssolenoider (2).
For at garantere tilfredsstillende drift skal man sørge for, at magnetventilens trykkammer er fyldt med olie.
Styrespolen(3) flyttes til den forventede position ved hjælp af solenoide(2) og skubbestang(5), og dette giver frit flow fra P til A og B til T eller P til B og A til T.
Når eksplosionsbeskyttelsesmagneten (2) er slukket, skubbes styreventilelementet (3) til udgangspositionen af resetfjederen (4).
Type 4WE6...61B/O.. (begrænset til funktioner A, C og D).
Denne type indeholder 2 koblingspositioner og 2 retningsreguleringsventiler uden lokaliseringsmekanisme eksplosionsbeskyttelsesmagnet.
Type 4WE6...61B/0F... pulsventil (begrænset til funktioner A, C og D).
Den indeholder 2 koblingspositioner, 2 eksplosionsbeskyttelsesmagneter og 1 retningsreguleringsventil med lokaliseringsmekanisme. 2 koblingspositioner er fastgjort separat, så det er unødvendigt kontinuerligt at elektrificere eksplosionsbeskyttelsesmagneten.
Patron gasspjæld
Patrongasspjældet er nødvendigt, da det faktiske flow kan være større end ventilens ydeevnegrænser under omskiftningsprocessen. Denne patrongasspjæld indsættes i retningsventilens P-kanal.

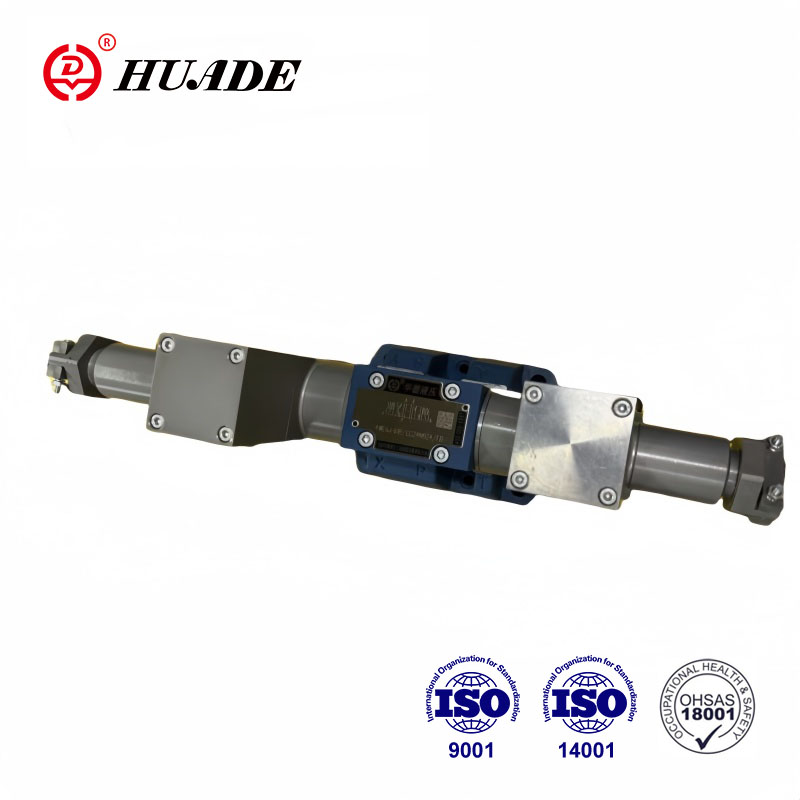

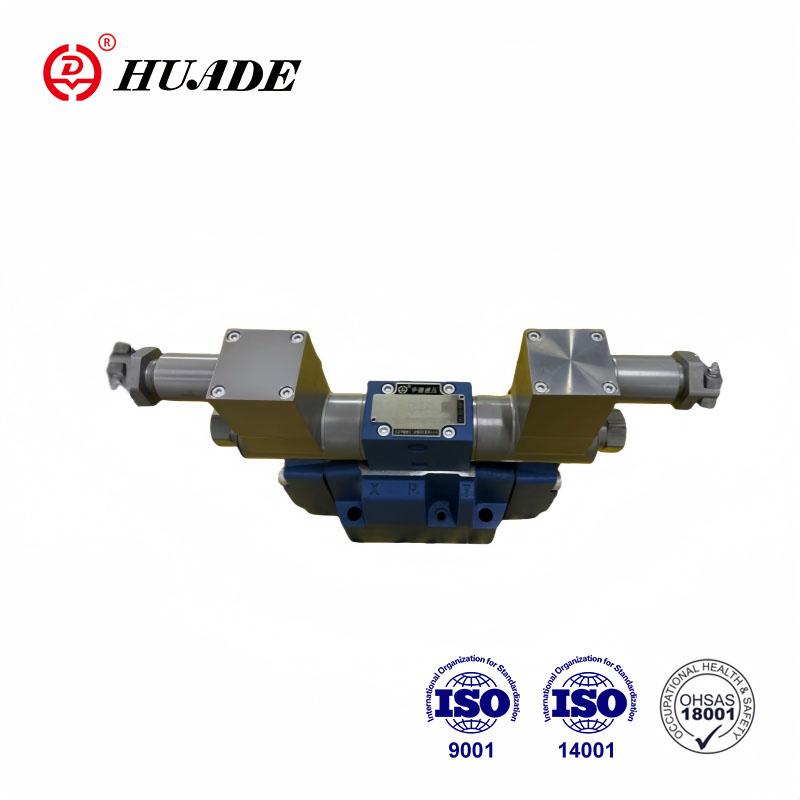

Struktur af eksplosionssikker magnetventil WE6-serien
Symboler
