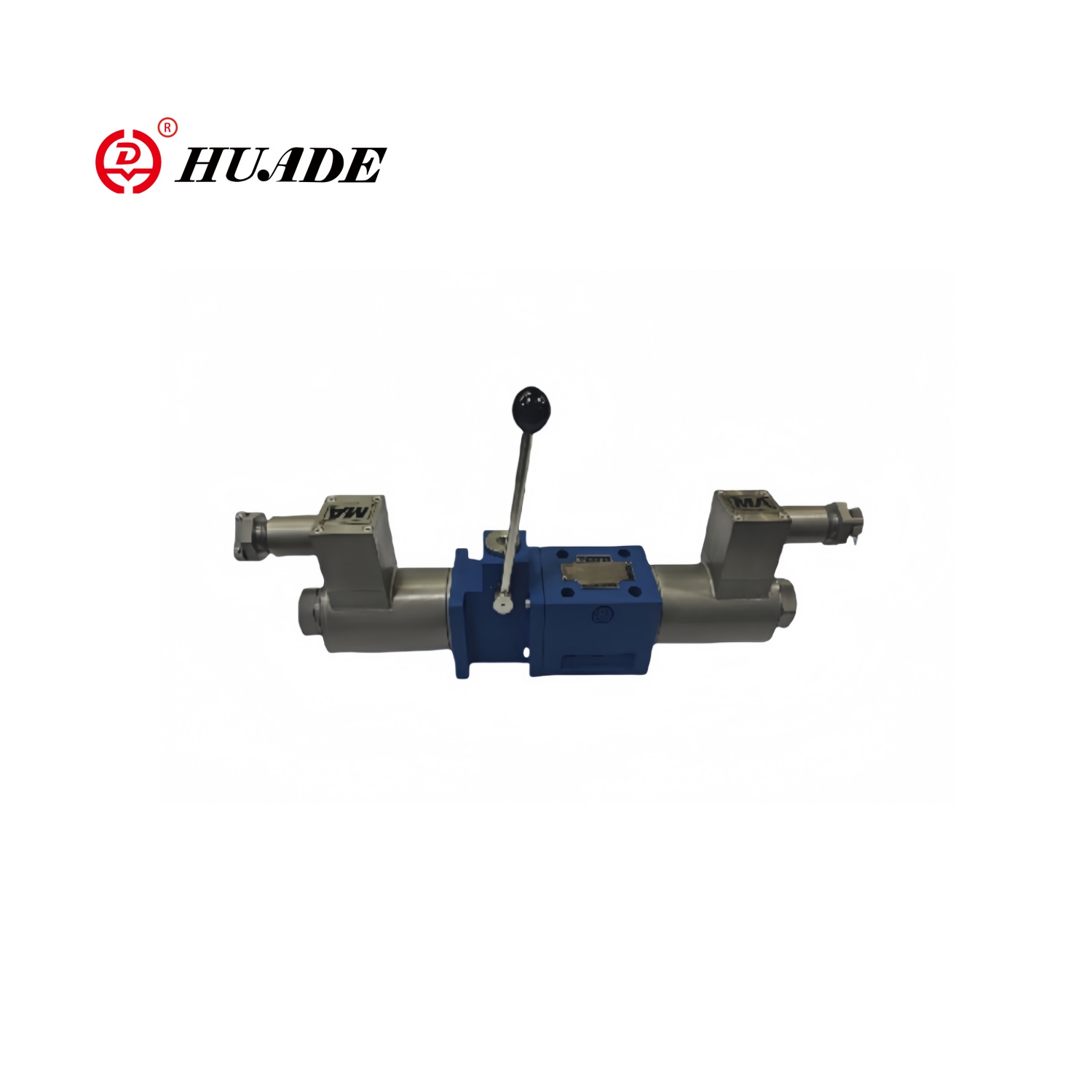

Eksplosionssikre magnetventil med håndtag 4WEM10

Eksplosionssikre magnetventil med nødhåndtag 4WEM10 er en industriel ventil, der er specielt designet til brandfarlige og eksplosive miljøer. Den almindelige spænding af magnetventil 4WEM10 er 24VDC eller 220VAC, og den eksplosionssikre spole skal matche strømforsyningen på stedet. Når den automatiske kontrol mislykkes, kan nødhåndtaget hurtigt afskære eller åbne ventilen for at forhindre lækage eller eksplosion.

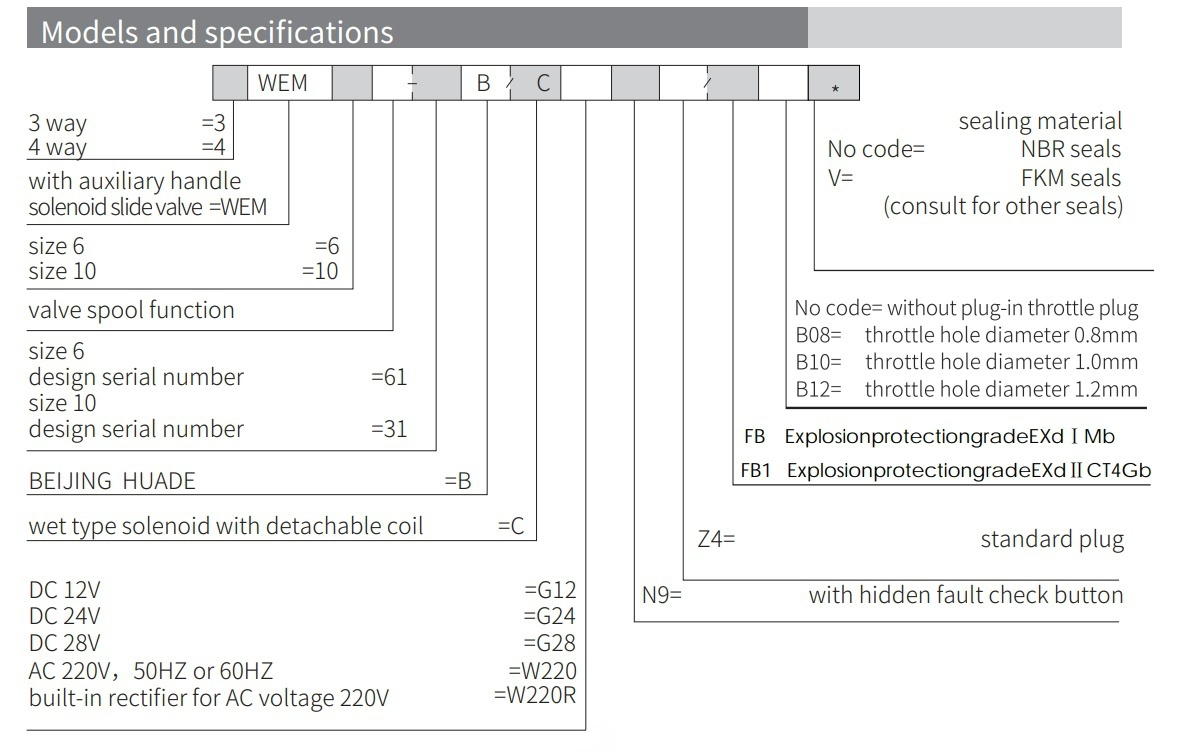

Produktparameter for eksplosionssikre magnetventil med håndtag 4WEM10

Produktfunktion og anvendelse af eksplosionssikre magnetventil med håndtag 4WEM10

Funktioner:

▶ Størrelse 6 til 10

▶ Maksimalt arbejdstryk 350 bar

▶ Maksimal arbejdsstrømningshastighed 120 l/min

▶ Åbning, lukning og retning af strømmen kontrolleret af magnetventilen og manuel

▶ Våd-pin magnetventil med aftagelig spole

▶ Solenoidet kan rotere 90 °

▶ Subplade -montering

Anvendelse:

Magnetventilventil med nødhåndtag 4WEM10 er vidt brugt i rørledningsystemer med raffinaderier og kemiske planter, gasfordelingsstationer, import- og eksportrørledninger af LNG -opbevaringstanke, kulmine -gasekstraktionssystemer og underjordiske ventilationsrørledninger.

Sektion og symbol på eksplosionssikre magnetventil med håndtag 4WEM10

Retningsventilen for WEMM -type er en retningsspoleventil, der drives af magnetventil og driftshåndtag. Det styrer åbning, lukning og strømningsretning af væskestrømmen.

Eksplosionssikre magnetventil med håndtag 4WEM10 er hovedsageligt sammensat af en ventilkrop (1), en eller to magnetventiler (2), en ventilspole (3), en nulstillingsfjeder (4) og en manuel kontrolenhed.

Magnetoperation:

Når der ikke er strøm, er ventilspolen (3) i den neutrale eller oprindelige position under handlingen af ​​returfjederen. Når magnetventilen (2) virker på ventilspolen (3), skubbes den fra hvilepositionen til terminalpositionen. På denne måde udføres trykolien fra P til A og B til T, eller fra P til B og fra A til T. Efter magnetventilen (2) returneres returfjederen (4) Ventilspolen (3) til sin oprindelige position.

Hjælphåndtagsoperation:

Når magnetventilen ikke er aktiveret, kan ventilspolen (3) flyttes ved at betjene hjælpehåndtaget. Drej hjælpehåndtaget (5) til højre, så driftsstyrken passerer gennem den roterende skaft (6). Boldventilkernen (7) og guidehylsteret (8) fungerer på ventilspolen (3), hvilket får den til at bevæge sig til venstre. Når hjælpehåndtaget (5). Når du vender tilbage til nulstillingen, vender ventilspolen (3) tilbage til den oprindelige position under handlingen af ​​returfjederen (9).

Struktur Eksplosionssikre magnetventil med håndtag 4WEM10

Symboler på Eksplosionssikre magnetventil med håndtag 4WEM10
