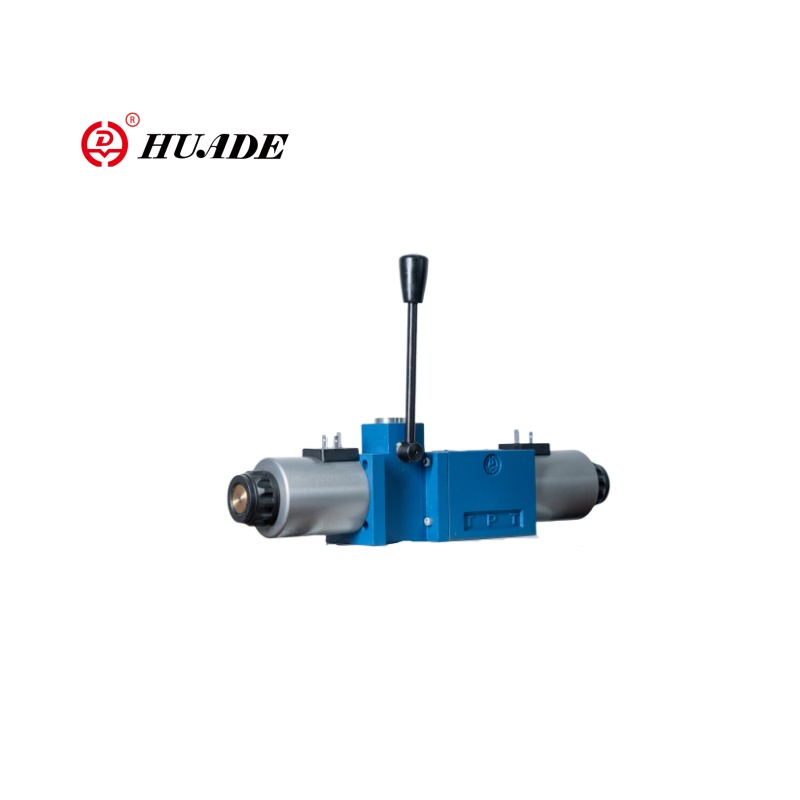

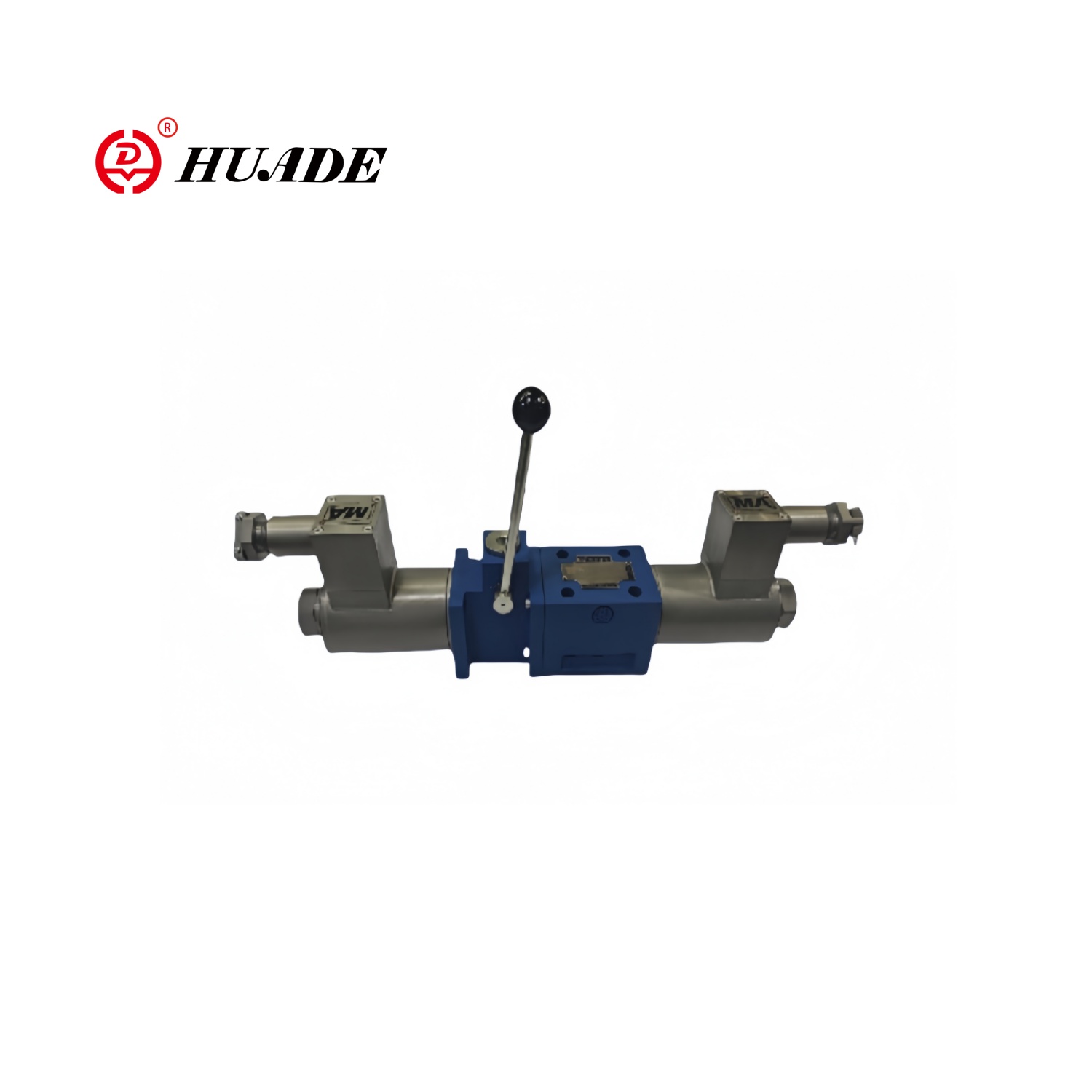

Eksplosionssikre magnetventil med håndtag 4wem6

Eksplosionssikre magnetventil med håndtag 4WEM6 er en dobbeltfunktionsretningskontrolventil med både solenoidkontrol og manuel nøddrift. Eksplosionssikre magnetventil 4WEM6 er vidt brugt i industrielle hydrauliske og pneumatiske systemer, der kræver pålidelig retningsstyring og nødfejlhåndtering.

Den eksplosionssikre magnetventil 4WEM6 med håndtag vedtager rustfrit stål eller kobberlegeringsventilkrop, som er korrosionsbestandig og højtryksbestandig. Når det er i brug, i tilfælde af strømfejl, spiralfejl eller automatisk systemfejl, kan ventilen betjenes direkte mekanisk af håndtaget for at sikre systemsikkerhed.

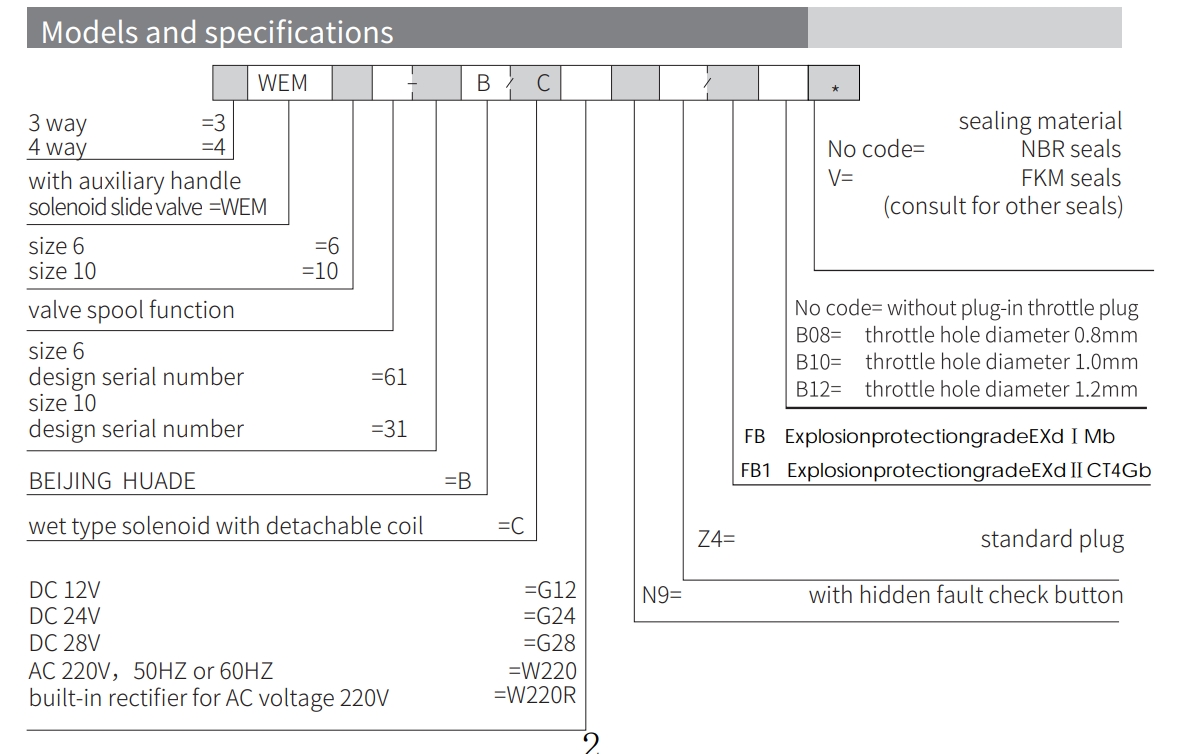

Produktparameter for eksplosionssikre magnetventil med håndtag 4WEM6

Produktfunktion og anvendelse af eksplosionssikre magnetventil med håndtag 4WEM6

Funktioner:

▶ Åbning, lukning og retning af strømmen kontrolleret af magnetventilen og manuel

▶ Våd-pin magnetventil med aftagelig spole

▶ Solenoidet kan rotere 90 °

▶ Subplade -montering

Anvendelse:

4wem6 Eksplosionssikre magnetventil med håndtag er vidt brugt i petrokemisk, naturgas og brændstofgas, farmaceutisk og belægning, minedrift og støvmiljø, militære og rumfartsindustrier.

Sektion og symbol på eksplosionssikre magnetventil med håndtag 4WEM6

Retningsventilen for WEMM -type er en retningsspoleventil, der drives af magnetventil og driftshåndtag. Det styrer åbning, lukning og strømningsretning af væskestrømmen.

Det er hovedsageligt sammensat af en ventilkrop (1), en eller to magnetventiler (2), en ventilspole (3), en nulstillingsfjeder (4) og en manuel kontrolenhed.

Magnetoperation:

Når der ikke er strøm, er ventilspolen (3) i den neutrale eller oprindelige position under handlingen af ​​returfjederen. Når magnetventilen (2) virker på ventilspolen (3), skubbes den fra hvilepositionen til terminalpositionen. På denne måde udføres trykolien fra P til A og B til T, eller fra P til B og fra A til T. Efter magnetventilen (2) returneres returfjederen (4) Ventilspolen (3) til sin oprindelige position.

Hjælphåndtagsoperation:

Når magnetventilen ikke er aktiveret, kan ventilspolen (3) flyttes ved at betjene hjælpehåndtaget. Drej hjælpehåndtaget (5) til højre, så driftsstyrken passerer gennem den roterende skaft (6). Boldventilkernen (7) og guidehylsteret (8) fungerer på ventilspolen (3), hvilket får den til at bevæge sig til venstre. Når hjælpehåndtaget (5). Når du vender tilbage til nulstillingen, vender ventilspolen (3) tilbage til den oprindelige position under handlingen af ​​returfjederen (9).

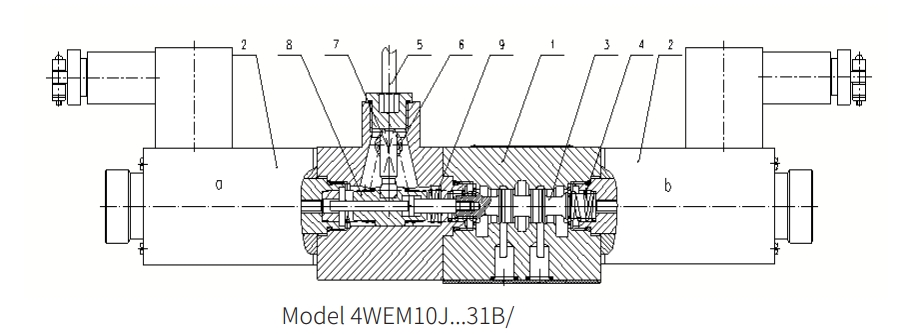

Struktur Eksplosionssikre magnetventil med håndtag 4wem6

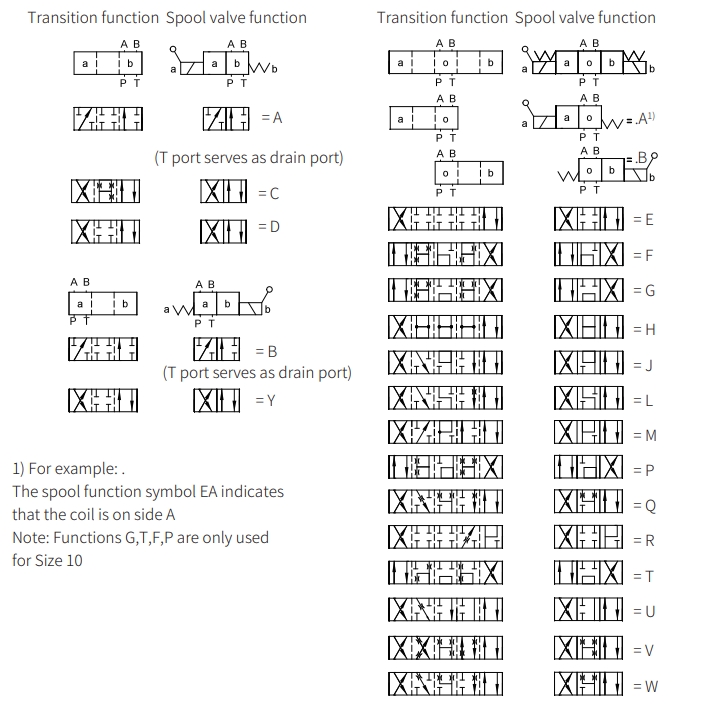

Symboler på Eksplosionssikre magnetventil med håndtag 4wem6
