Hydrauliske flowkontrolventilerer væsentlige komponenter i hydrauliske systemer, der er ansvarlige for at regulere strømningshastigheden for hydraulisk væske for at kontrollere hastigheden og tidspunktet for aktuatorer. Uanset om du arbejder med industrielle maskiner, konstruktionsudstyr eller fremstillingssystemer, er det afgørende at forstå, hvordan du korrekt justerer disse ventiler, for optimal systemydelse, energieffektivitet og udstyrets levetid.
Før du dykker ned i justeringsprocedurer, er det vigtigt at forstå, hvad hydrauliske flowkontrolventiler gør, og hvordan de fungerer. Disse ventiler regulerer volumenet af hydraulisk væske, der strømmer gennem et system ved at skabe en variabel begrænsning i strømningsstien. Det primære formål er at kontrollere hastigheden af hydrauliske aktuatorer, såsom cylindre og motorer, uanset belastningsvariationer eller trykændringer i systemet.
Flowkontrolventiler findes i flere typer, inklusive nålventiler, gashåndventiler og trykkompenserede flowkontrolventiler. Hver type har sine specifikke applikationer og justeringsmetoder, men de grundlæggende principper forbliver konsistente på tværs af alle varianter.
Sikkerhed skal altid være din højeste prioritet, når du arbejder med hydrauliske systemer. Før du forsøger justeringer, skal du sikre dig, at systemet er depressureret korrekt og låst ud i henhold til din facilitets sikkerhedsprocedurer. Hydrauliske systemer fungerer under ekstremt høje tryk, der kan forårsage alvorlig skade eller død, hvis der ikke tages passende forholdsregler.
Saml de nødvendige værktøjer, herunder passende skruenøgler, trykmålere, flowmålere og sikkerhedsudstyr. Har systemets tekniske dokumentation let tilgængeligt, herunder hydrauliske skemaer, ventilspecifikationer og producentens justeringsprocedurer. At forstå systemets driftsparametre, herunder maksimale tryk, strømningshastigheder og temperaturområder, er afgørende for sikre og effektive justeringer.
Begynd med at inspicere det hydrauliske system grundigt og identificere den specifikke flowkontrolventil, der kræver justering. Kontroller for eventuelle synlige tegn på skade, lækage eller forurening, der kan påvirke ventilens ydeevne. Forurenet hydraulisk væske kan forårsage uberegnelig ventiladfærd og bør adresseres, før der foretages justeringer.
Gennemgå systemets nuværende ydelse og dokumenter eventuelle problemer, du prøver at løse. Almindelige problemer inkluderer aktuatorer, der bevæger sig for hurtigt eller langsomt, rykkende bevægelse eller inkonsekvente cyklustider. At forstå disse symptomer vil hjælpe med at guide din justeringsstrategi.
Før du foretager justeringer, skal du etablere baseline -målinger af de aktuelle strømningshastigheder gennem ventilen. Dette kan opnås ved hjælp af en flowmåler installeret i den hydrauliske linje eller ved at måle aktuatorhastigheder og beregne strømning baseret på cylinderfortrængning eller motoriske specifikationer.
Dokumenter disse målinger omhyggeligt, da de vil tjene som referencepunkter under justeringsprocessen. Mål om muligt strømningshastigheder under forskellige belastningsbetingelser for at forstå, hvordan ventilen fungerer på tværs af forskellige driftsscenarier.

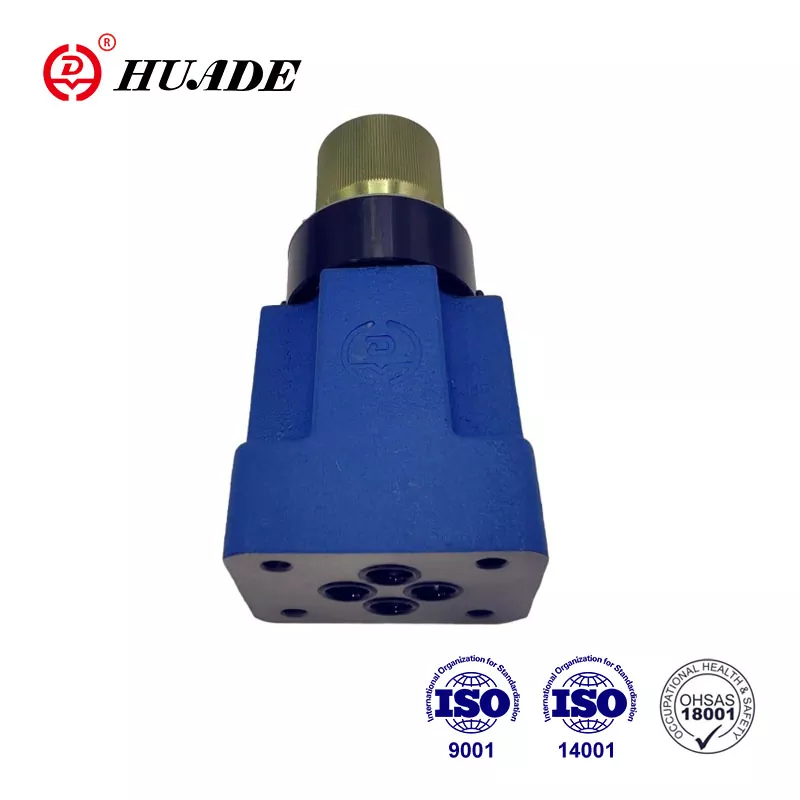

De fleste hydrauliske strømningskontrolventiler har en justeringsskrue eller -knap, der varierer ventilens begrænsning. Justeringsmekanismen fungerer typisk ved at ændre placeringen af en nål, spole eller andet flowbegrænsende element i ventilkroppen.
Start med små justeringer, typisk ikke mere end en kvart vending ad gangen. Rotation med uret reducerer generelt strømmen (øger begrænsningen), mens rotation af mod uret øger strømmen (mindsker begrænsningen). Kontakt dog altid ventilproducentens dokumentation for at bekræfte justeringsretningen for din specifikke ventil.
Efter hver justering skal du betjene systemet gennem flere komplette cyklusser for at give den hydrauliske væske mulighed for at nå driftstemperaturen og for justeringen for at få fuld effekt. Mål strømningshastigheden eller aktuatorens hastighed efter hver justering for at kvantificere ændringen.
Når du har opnået strømningshastigheder tæt på dine målværdier, skal du begynde at finjustere justeringen. Denne proces kræver tålmodighed og præcision, da små justeringer kan have betydelige effekter på systemets ydeevne. Foretag trinvise ændringer og test systemet grundigt efter hver justering.
Vær opmærksom på systemstabilitet og konsistens. En korrekt justeret strømningskontrolventil skal give glat, forudsigelig aktuatorbevægelse uden jagt eller svingning. Hvis du bemærker uberegnelig opførsel, skal du kontrollere, at luft i systemet, forurenet væske eller slidte ventilkomponenter.
Hydraulisk væskeviskositet ændres med temperaturen, hvilket kan påvirke strømningshastigheder gennem ventilen. Nogle avancerede flowkontrolventiler inkluderer temperaturkompensationsfunktioner, men manuelle justeringer kan stadig være nødvendige for at redegøre for ekstreme temperaturvariationer i dit driftsmiljø.
Overvåg systemets ydeevne på tværs af hele spektret af forventede driftstemperaturer og foretag sæsonbestemte justeringer om nødvendigt. Opbevar detaljerede poster over disse justeringer for at etablere mønstre og optimere fremtidige vedligeholdelsesplaner.
Trykkompenserede strømningskontrolventiler opretholder ensartede strømningshastigheder på trods af trykvariationer i systemet. Disse ventiler har typisk både strømnings- og trykjusteringsfunktioner. Justering af trykkompensation indstiller det differentielle tryk på tværs af strømningskontrolåbningen, mens strømningsjusteringen styrer den faktiske strømningshastighed.
Når du justerer trykkompenserede ventiler, skal du først indstille trykkompensationen til det passende niveau baseret på dit systems driftstrykområde. Juster derefter flowkontrollen for at opnå den ønskede strømningshastighed. Denne totrinsproces sikrer optimal ventilydelse på tværs af forskellige belastningsbetingelser.
I belastningsfølsomme hydrauliske systemer skal justeringer af strømningskontrolventil overveje samspillet mellem ventilen og systemets belastningsfølsomme pumpe. Disse systemer justerer automatisk pumpeudgang baseret på systembehov, hvilket kan påvirke flowkontrolventilens adfærd.
Når du justerer ventiler i belastningsfølsomme systemer, skal du sikre dig, at pumpens tryk- og strømningsindstillinger er korrekt konfigureret, før ventiljusteringerne foretages. Forholdet mellem pumpeudgang og ventilindstillinger er kritisk for at opnå optimal systemeffektivitet og ydeevne.
Overjustering er en af de mest almindelige fejl, når man arbejder med hydrauliske flowkontrolventiler. At foretage store justeringer kan føre til systeminstabilitet og kan skade følsomme komponenter. Foretag altid små, trinvise ændringer og test grundigt mellem justeringer.
At undlade at overveje opvarmningstid for systemet er en anden hyppig fejl. Hydrauliske systemer fungerer forskelligt, når det er koldt kontra ved driftstemperatur. Tillad altid systemet at nå normal driftstemperatur, inden de foretager de endelige justeringer.
Ignorering af systemforurening kan føre til dårlig ventilydelse og mislykkede justeringer. Forurenet hydraulisk væske kan forårsage ventilestok, uberegnelig drift og for tidligt slid. Adressere kontamineringsproblemer, inden du forsøger ventiljusteringer.
Regelmæssig overvågning af strømningsventilens ydeevne er vigtig for at opretholde optimal systemdrift. Opret en rutinemæssig inspektionsplan, der inkluderer kontrol af lækage, verificering af strømningshastigheder og dokumentation af eventuelle ydelser.
Opbevar detaljerede poster over alle justeringer, inklusive datoer, indstillinger og præstationsmålinger. Denne dokumentation viser sig uvurderlig til fejlfinding af fremtidige problemer og optimering af vedligeholdelsesplaner.
Overvej implementering af tilstandsovervågningsteknikker, såsom vibrationsanalyse eller termisk billeddannelse, for at detektere potentielle ventilproblemer, før de påvirker systemets ydeevne. Tidlig påvisning af problemer muliggør proaktiv vedligeholdelse og forhindrer kostbar nedetid.
Korrekt justering af hydrauliske flowkontrolventiler er både en kunst og en videnskab, der kræver forståelse af hydrauliske principper, opmærksomhed på sikkerhed og omhyggelig opmærksomhed på detaljer. Ved at følge systematiske justeringsprocedurer, opretholde detaljerede poster og prioritere sikkerhed, kan du optimere dit hydrauliske systems ydelse, mens du forlænger udstyrets levetid og forbedrer driftseffektiviteten.
Husk, at hvert hydraulisk system er unikt, og justeringsteknikker kan muligvis tilpasses baseret på specifikke systemkrav, driftsbetingelser og producentanbefalinger. Når du er i tvivl, skal du konsultere med hydrauliske systemspecialister eller ventilproducentens tekniske supportteam for at sikre korrekt justeringsprocedurer og optimal systemydelse.
