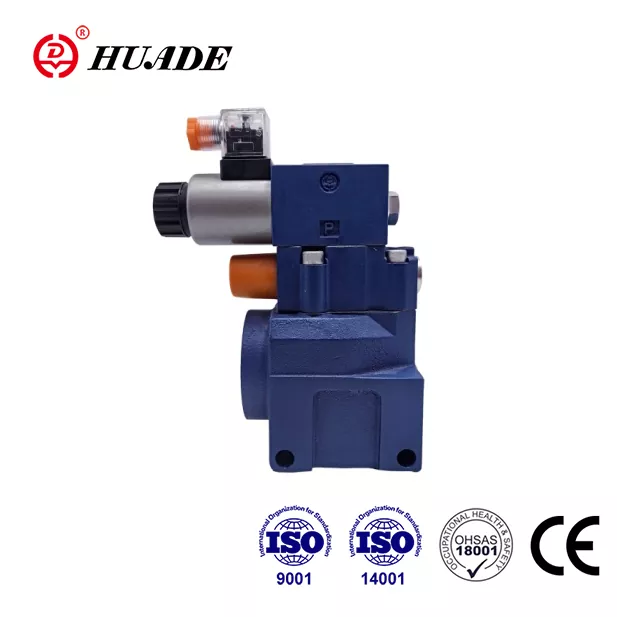

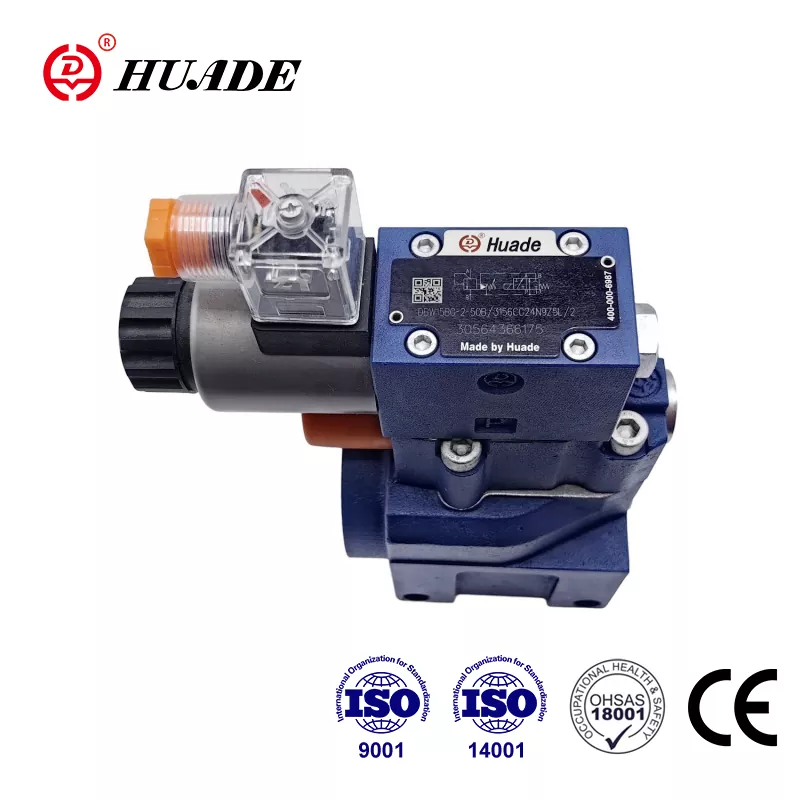

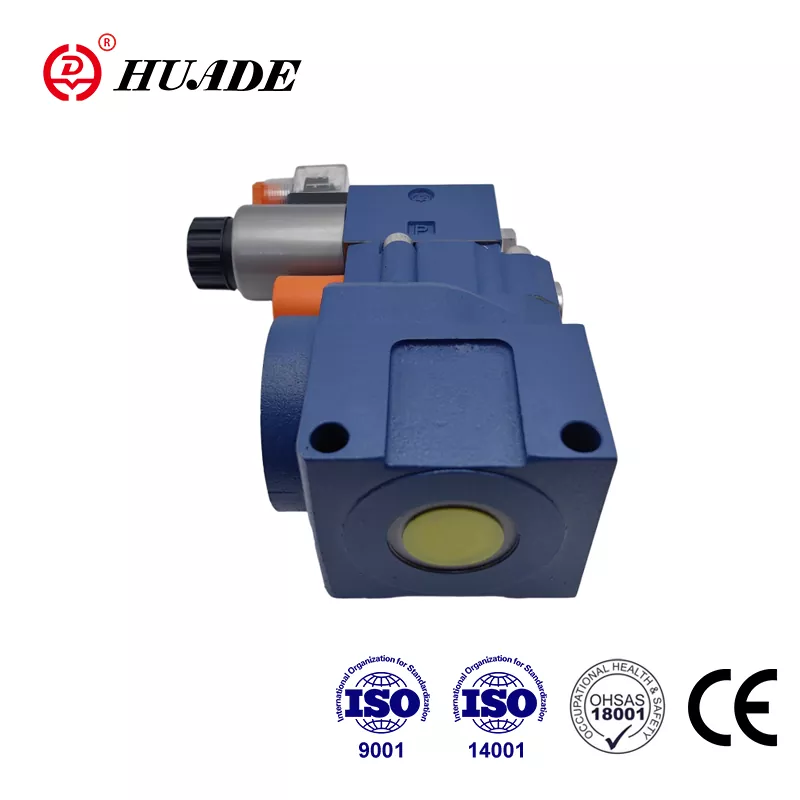

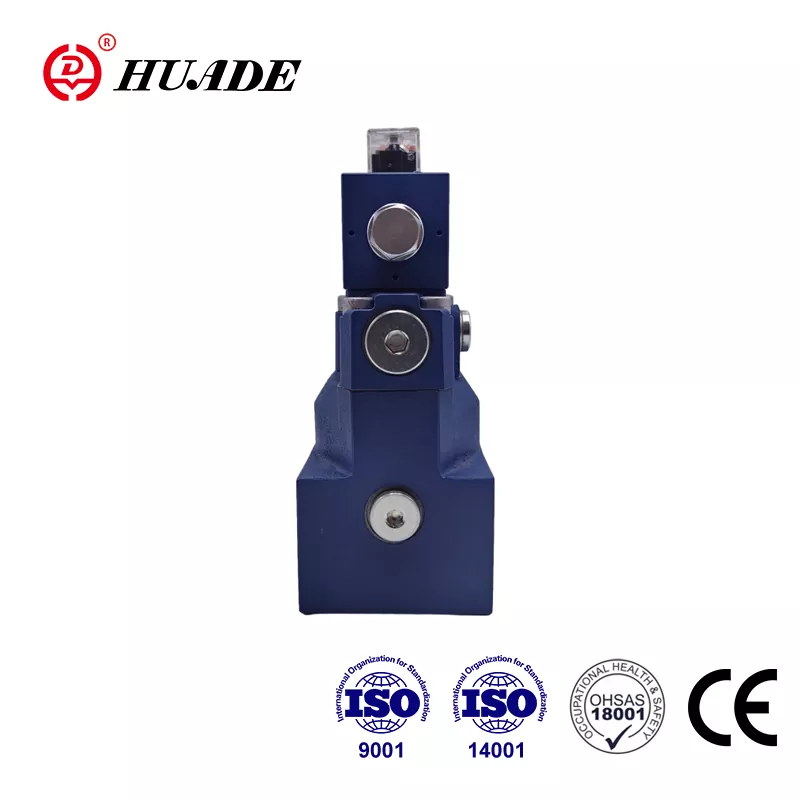

Trykaflastningsventil DBW 20

Huade Hydraulic giver ofte hydrauliske ventiler med lignende kvalitet som førstelinjemærker, men til mere overkommelige priser. Trykaflastningsventil DBW 20 kan matche Rexroth med hensyn til ydeevne og parametre. Årsagen er, at Huade Hydraulic har introduceret avanceret teknologi fra Rexroth på grund af to langvarige samarbejde med Rexroth. Som producent med betydelig styrke inden for hydraulisk transmission og kontrol lægger Huade Hydraulic mere opmærksomhed på det praktiske af dets trykventiler og favoriseres af markedet. Alle filialer af virksomheden har passeret ISO9001, ISO14001 og OH SAS18001. Huade® er et berømt nationalt brand Kina på grund af pålidelig kvalitet og stabil ydeevne af sine produkter.

Produktparameter for trykaflastningsventil DBW 20

Produktfunktion og anvendelse af trykaflastningsventil DBW 20

Funktioner:

▶ Subplade -montering

▶ Porting mønster til DIN 24 340, form E, ISO 6264 og CETOP - RP 121H

▶ Rørforbindelse

▶ Indsæt forbindelse

▶ Tre justeringselementer:

. Rotationsknap

. Hex. Hovedskrue med beskyttende cap

. Låsbar roterende drejeknap med skala

▶ Solenoid betjent losning via indbygget retningsspoleventil

Anvendelse:

Hovedfunktionen af ​​trykaflastningsventiler DBW 20 er at begrænse, og magnetventilen aktiverer losning af kontroltrykket.

Sektion og symboler på trykaflastningsventil DBW 20

Generel

Pilotdrevet trykaflastningsventiler DBW består hovedsageligt af hovedventilen (1) med hovedspole -samling (3) og pilotdrevet ventil (2) med trykjusteringselement.

Trykaflastningsventil Type DB

Trykket til stede i port A fungerer på hovedspolen (3). På samme tid påføres tryk via kontrollinjerne (6) og (7), der er udstyret med åbninger (4) og (5), på fjederbelastet side af hovedspolen (3) og ved bolden (8) i pilotkontrolventilen (2). Hvis trykket i port A overstiger ventilen indstillet ved foråret (9), åbnes kuglen (8) mod foråret (9).

Signalet til dette kommer internt via kontrollinjerne (10) og (6) fra Port A. Trykvæsken på fjederbelastet side af hovedspolen (3) strømmer nu via kontrollinjen (7), åbningsboring (11) og bold (8) ind i fjederkammeret (12). På grund af åbningerne (4) og (5) et trykfald forekommer ved hovedspolen (3), er forbindelsen fra port A til port B åben. Nu strømmer trykvæsken fra port A til Port B, mens det opretholder det indstillede driftstryk.

Trykaflastningsventilen kan aflæses eller skiftes over til et andet tryk (andet trykstadium) via port "X" (15).

Trykaflastningsventil Type DBW

Funktionen af ​​denne ventil er stort set den samme som ventiltypen DB

Losning ved hovedspolen (3) opnås imidlertid ved at aktivere den indbyggede retningsventil (16).

Struktur af DBW ... 50b

Symbol på DBW ... 50b

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
