Busstyringstryk lukket loop proportional aflastningsventil, der bruges til at kontrollere arbejdstrykket for det hydrauliske system og kan spille en beskyttende rolle i aktuatoren. På grundlag af den traditionelle åbne loop-kontrol-proportionale trykventil tilføjes trykfeedback for at opnå lukket loop-kontrol, og trykkontrolpræcisionen og responshastigheden forbedres. Valgfri med busgrænseflade, busstyringstrykpræcision er højere, trykudgangen er lineær, tryknøjagtigheden bestemmes af nøjagtigheden af trykføleren. Velegnet til dø smedning presse, keramisk tryk og andre høje præcisionstrykkontrol -lejligheder.

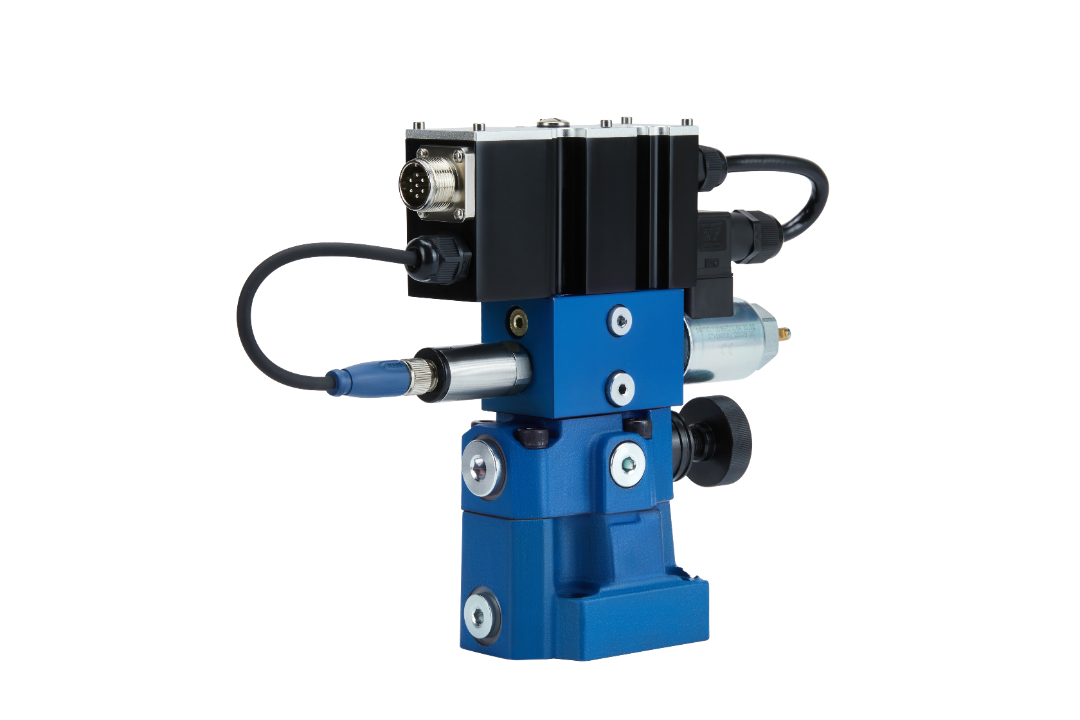

Busstyringstryk lukket loop Proportional aflastningsventil - Rigtigt billede

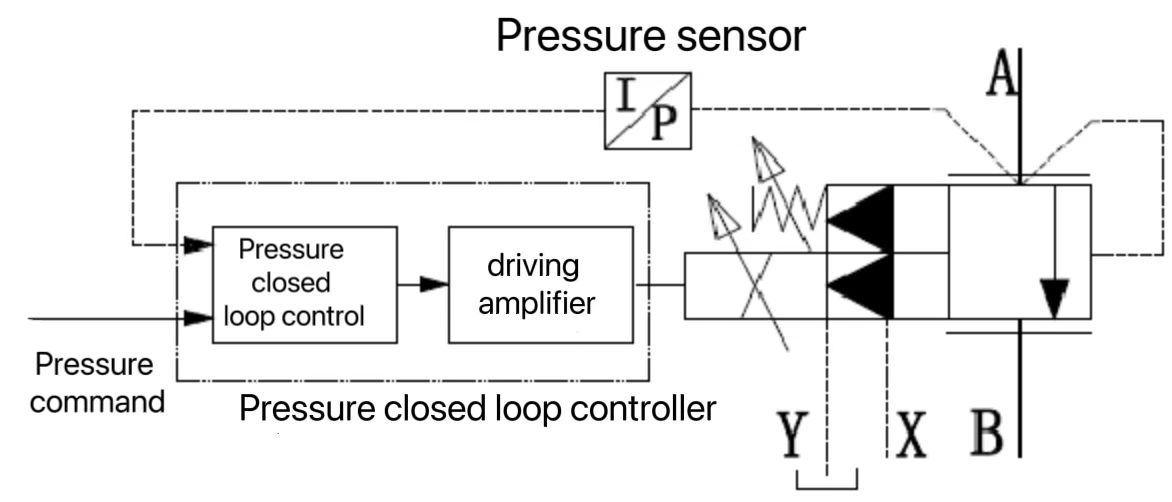

Busstyringstryk lukket loop Proportional aflastningsventil - Skematisk diagram

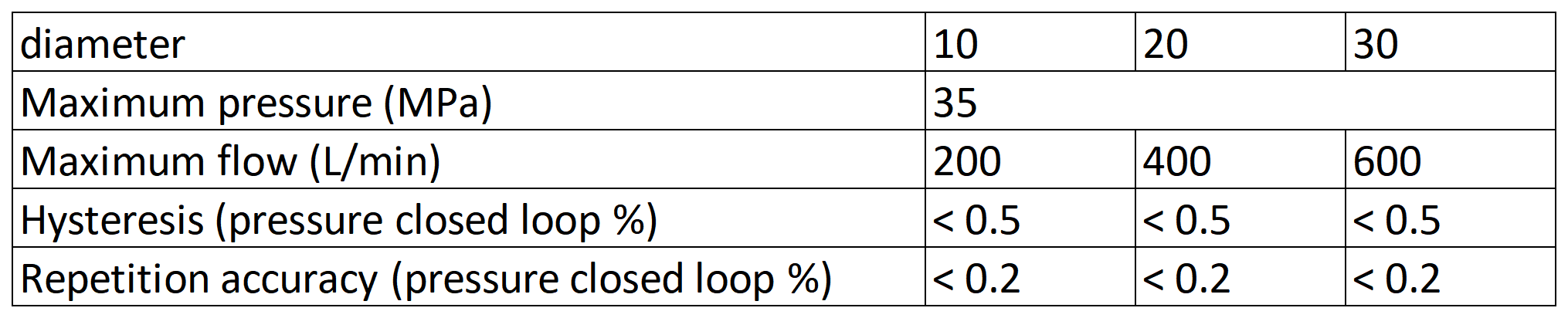

1, maksimalt arbejdstryk: 35MPa;
2, den maksimale strømning: 600L/min;
3, hysterese (maksimal justeringstryk %): ± 0,5;
4, gentagelsesnøjagtighed (maksimal justering af tryk %): ± 0,2;
5, linearitet (maksimal justeringstryk %): ± 1.
Produktfunktioner
1. gevindforbindelse Proportional Electromagnet Drive;
2. Kontrol af lukket sløjfe med pres;
3. integreret elektronisk controller med valgfri busgrænseflade;
4. Instruktionssignaler kan leveres af enten standardanalog eller bus.

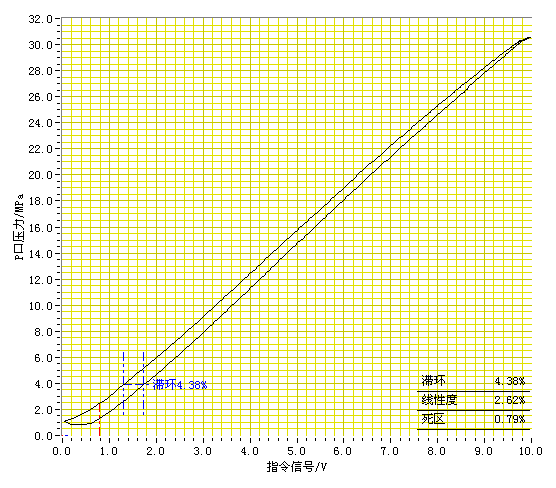

Åbn loop Proportional ventiltryk
