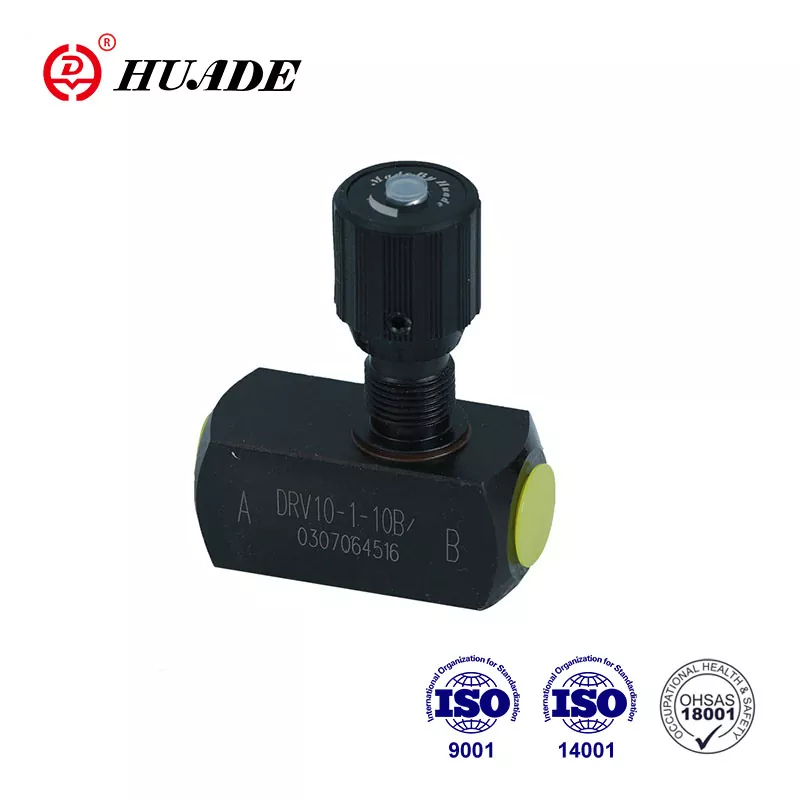

Gascheckventil DRV

Ventiler Type DRV er gashåndtaget/kontrolventilen. Denne ventil har en simpel struktur og er vidt brugt. Takket være to langsigtede samarbejder med Rexroth kan Huade® hydrauliske gashåndteringsventiler matche kvaliteten af ​​lignende produkter fra internationale mærker. De er et overkommeligt alternativ til de første niveauer. Huade® er et velkendt varemærke i Kina.

Produktparameter for gashåndteringsventil DRV

Materiale	Stål	Messing	Rustfrit stål
Maks. tilladt driftstryk (MPA)	til 35	til 15	til 35
Kontrol af kontrolventil (type DRV)	0,05 (krakningstryk til rådighed om nødvendigt)
Væske	Mineralolie eller fosfatester
Fluid temperaturområde (℃)	-30 til+80
Viskositetsområde (mm ²/s)	10 til 800
Installationsposition	valgfri

Produktfunktion og anvendelse af gashåndteringsventil DRV

Funktioner:

▶ Trådforbindelse

▶ Subplade -montering

Anvendelse:

Gasspjæld/kontrolventiler Type DRV tjener til at indstille en nøjagtig oliestrøm i en retning og for at tillade fri returstrøm i den modsatte retning.

Sektion og symbol på gashåndteringsventil DRV

Gas/kontrolventil DRV består dybest set af et hus (1), justeringsknap (2) med låseenhed (3). Ved at dreje justeringsknappen (2) til venstre øger spindlen (4) med gashåndtaget (5) strømningsafsnittet (6) til maksimalt. Ved at dreje justeringsknappen (2) til højre reducerer spindlen (4) med gashåndtaget (5) strømningsafsnittet (6), indtil den er helt lukket uden lækage. Til gentagelsesindstilling tilvejebringes en farveskala (7) i den øverste ende af spindlen (4). Området med farvet trekant (8) viser, hvor langt ventilen er åben (jo større er den farvede trekant, jo større er åbningen). Strømningsindstillingen er låst ved hjælp af låseenhed (3).

Struktur af gashåndteringsventil DRV

Symbol på gashåndteringsventil DRV
