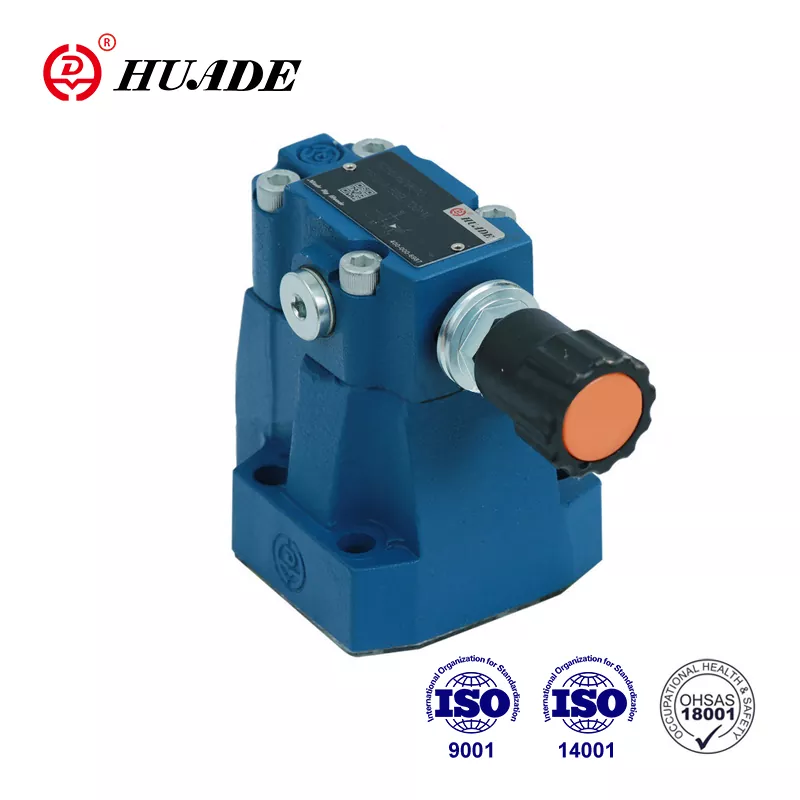

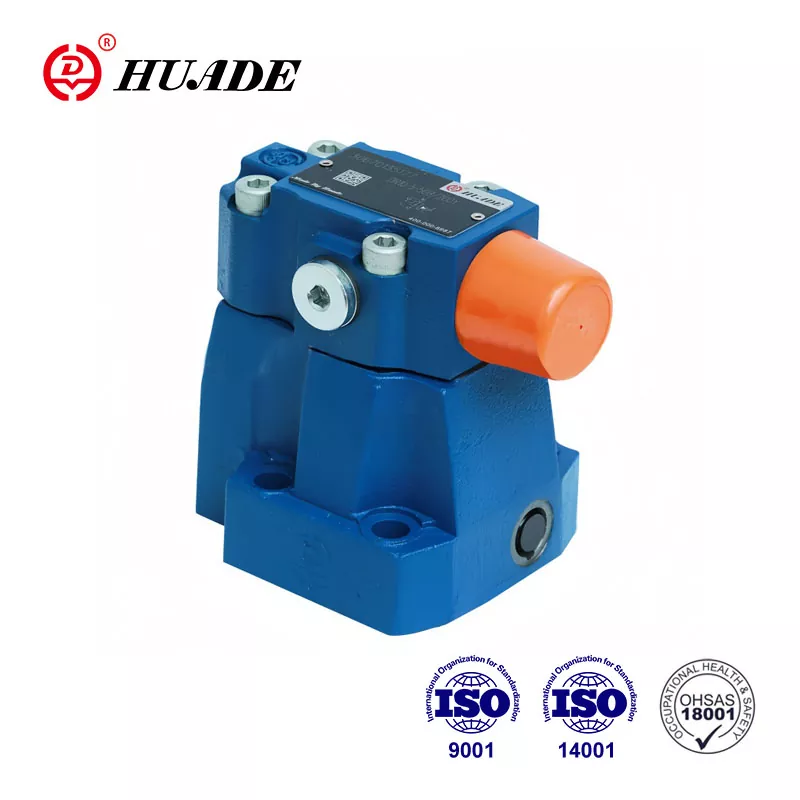

Trykreducerende ventil DR 10

Pilottrykreducerende ventil DR 10 DP bruges til at kontrollere trykket fra det hydrauliske system. Prisen er mere fornuftig sammenlignet med et andet internationalt berømt brand. Huade Hydraulic lægger mere vægt på det praktiske af sine produkter. Huade Hydraulic er en national nøglevirksomhed. Det har samarbejdet med Rexroth to gange i lang tid og introduceret avanceret teknologi fra Rexroth og avanceret produktionsudstyr fra hele verden for at sikre, at den høje kvalitet af dets tryk reducerer ventiler. Efter mange års udvikling er Huade blevet et førende brand i Kinas hydrauliske industri. Huade® er et velkendt varemærke i Kina.

Produktparameter for trykreducerende ventil DR 10

Produktfunktion og anvendelse af trykreducerende ventil DR 10

Funktioner:

▶ Subplade -montering

▶ For gevindforbindelser

▶ Til manifoldmontering

▶ 4 Justeringselementer:

. Rotationsknap

. Ærme med hexagon og beskyttende cap,

. Låsbar roterende drejeknap med skala

. Rotationsknap med skala

▶ 4 Trykindstillinger Valgfri kontrolventil (kun til ventil til underplademontering)

Anvendelse:

Hovedfunktionen ved trykreducerende ventil DR 10 er at reducere trykket i systemet.

Sektion og symbol på trykreducerende ventil DR 10

Trykventiler Type DR 10 er pilotdrevet trykreducerende ventiler, der styres fra det sekundære kredsløb. De består dybest set af hovedventil (1) med hovedspoleindsats (3) og pilotventil (2) med trykjusteringselement.

I hvile er ventilerne åbne, flydende kan frit passere fra port B til port A via hovedspoleindsatsen (3).

Tryk, der er til stede i havn A, fungerer på bundsiden af ​​hovedspolen. På samme tid er der tryk, der virker på bolden (6) i pilotventilen (2) via åbningen (4) på ​​fjederbelastet side af hovedstemplet (3) og via porten (5). Samme det virker på bolden (6) via åbningen (7), kontrollinjen (8), kontrolventil (9) og åbning (10). I henhold til indstillingen af ​​foråret (11) bygger tryk op foran bolden (6), i havn (5) og i forårskammeret (12), der holder kontrolstemplet (13) i

Åben position. Fluid kan frit strømme fra port B til port A via hovedspoleindsats (3), indtil trykket i port A overstiger værdien, der er indstillet til foråret (11) og åbner bolden (6). Kontrollen

Stempel (13) flytter til lukningsposition.

Det ønskede reducerede tryk opnås, når der opnås en balance mellem trykket i port A og tryksættet ved foråret (11). Pilotolieafløb fra forårskammeret (14) til tank finder sted eksternt via kontrollinie (15).

Gratis returstrøm fra port A til B kan opnås ved at installere en valgfri kontrolventil (16).

En trykmålerforbindelse (17) tillader, at det reducerede tryk i port A overvåges.

Struktur af Dr. ... 50b

Symboler på Dr. ... 50b
