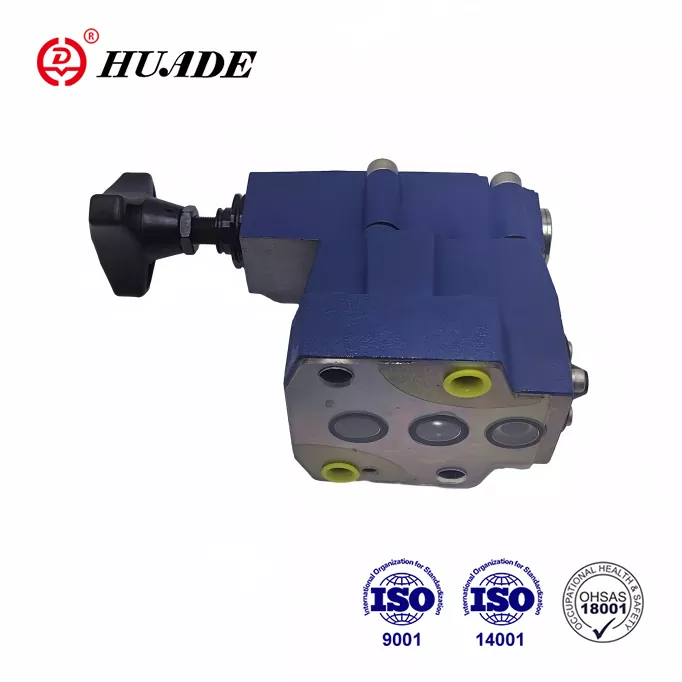

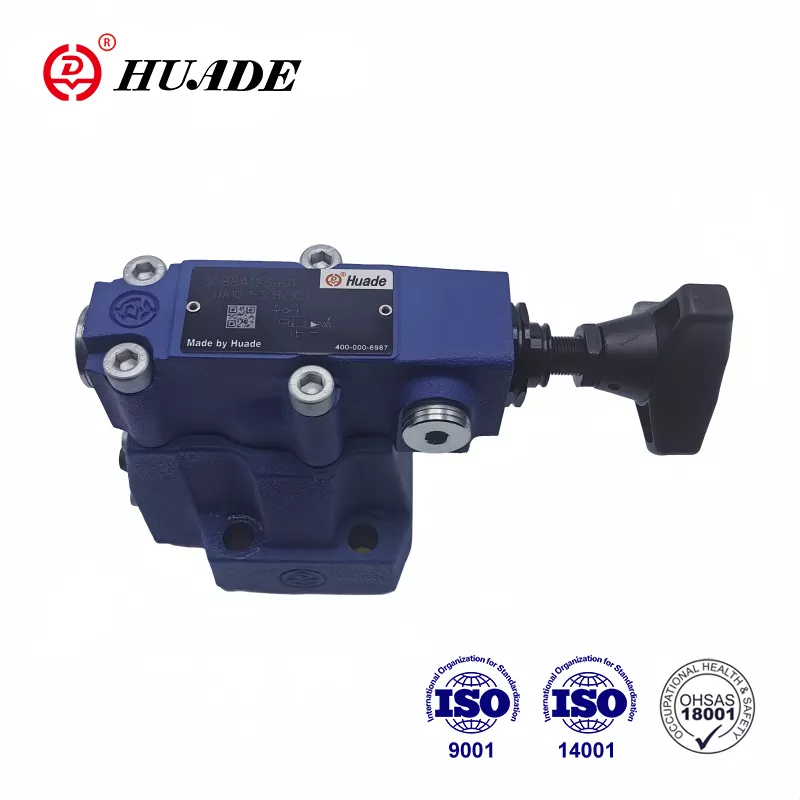

Trykspærreventil DA

Som et førende mærke i Kinas hydrauliske industri er Huade® hydrauliske trykventiler begunstiget af markedet for deres kvalitet, der kan sammenlignes med førsteklasses mærker med mere overkommelige priser. Huade® overtryksventil DA kan erstatte serieprodukterne, der tilbydes af Rexroth på grund af to langsigtede samarbejde. Alle grene af virksomheden har bestået de tre store nationale systemcertificeringer, nemlig ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic har introduceret mere end 750 avanceret udstyr fra hele verden. Det har også et godt inspektionssystem for at sikre den overlegne ydeevne af hver trykventil.

Produktparameter for trykafspærringsventil DA

Produktegenskab og anvendelse af trykafspærringsventil DA

Funktioner:

▶ Til underplademontering:

▶ 4 justeringselementer:

● Drejeknap

● Muffe med indvendig sekskant og beskyttelseshætte

● Låsbar drejeknap med skala

● Drejeknap med skala

▶ 3 trykklasser

▶ Magnetaktiveret aflæsning via en indbygget retningsventil

Funktion, sektion og symboler for trykafspærringsventil DA

Trykreguleringsventiler type DA er pilotbetjente trykafspærringsventiler. De bruges til at omstille et pumpeflow til trykløst by-pass, så snart akkumulatorbelastningen er nået. Yderligere anvendelser for ventilen er i systemer, der har høj- og lavtrykspumper. I dette tilfælde skiftes lavtrykspumpen til trykløs by-pass, så snart det indstillede højtryk er nået.

Trykafspærringsventiler DA består grundlæggende af hovedventilen med hovedspolen, pilotventil med trykjusteringselement og kontraventil. I størrelse 10 ventiler er kontraventilen indbygget i hovedventilen. I ventilstørrelserne 25 og 32 er kontraventilen indbygget i en separat plade installeret under hovedventilen.

Trykspærreventil type DA

Omdirigering af pumpeflow fra P til A eller P til T.

Pumpen leverer flow via kontraventil (1) ind i hydrauliksystemet (P til A). Tryk i port A virker via pilotledning (3) på pilotstyrespolen (4). Samtidig passerer trykket i port P via åbninger (5) og (7) til den fjederbelastede side af hovedspolen (6) og ventilen (8) i pilotventilen (2). Så snart det indstillede afskæringstryk i hydrauliksystemet er nået, løfter ventilen (8) sig mod fjederen (9). Trykvæske strømmer nu via åbninger (5) og (7) ind i fjederkammeret (11). Fra

her føres væsken tilbage til tank enten internt via styreledning i ventil type DA...30B/... eller eksternt via styreledning i ventil type DA.30B/..Y... På grund af åbninger(5) og (7), er der nu et trykfald ved hovedspolen (6). Hovedspolen(6) løfter sig nu fra sit sæde og åbner forbindelsen fra P til T. Kontraventilen(1) doserer nu forbindelsen fra A til P. Poppen(8) holdes nu åben af ​​systemtrykket via pilot spole (4).

Omdirigering af pumpeflow fra P til Tor P til A.

Arealet af pilotspolen (4) er 17 % større end det effektive areal af tallerkenen (8). Den effektive kraft på pilotspolen (4) er derfor 17 % større end den effektive kraft på tallerkenen (8). Når aktuatortrykket falder i forhold til afskæringstrykket ved hjælp af en ventil, der svarer til koblingstrykforskellen, skubber fjeder(9) ventilen(8) på sit sæde. Der opbygges herefter tryk på den fjederbelastede side af hovedspolen(6). I forbindelse med fjeder(10) lukker dette hovedspolen(6) og isolerer forbindelsen fra P til T. Pumpestrømmen passerer endnu en gang via kontraventilen (1) ind i det hydrauliske system (P til A).

struktur af DA10...30B

Symboler for DA...30B
