Når du ser en bulldozer løfte sit blad eller se en fabriksrobot bevæge sig med præcision, er der en lille, men mægtig komponent, der gør det hele muligt: den retningsbestemte kontrolventil.
Denne guide leder dig gennem alt hvad du har brug for at vide om disse væsentlige dele, fra hvordan de arbejder for at vælge den rigtige til dine behov.

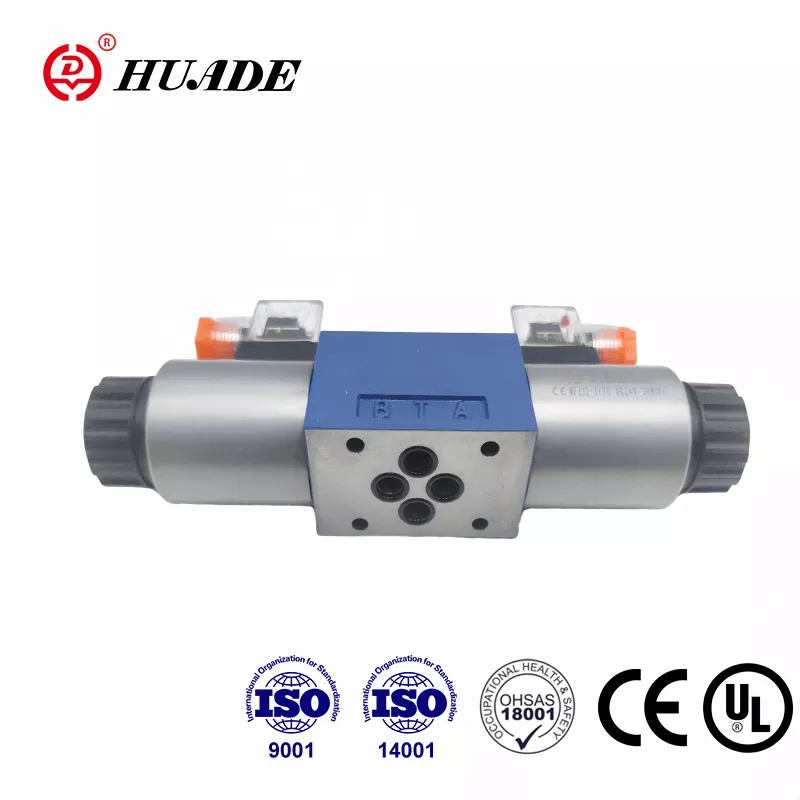

Hvad er en retningsbestemt kontrolventil?
Tænk på en retningsbestemt kontrolventil (DCV) som enTrafikcontroller til væsker. Ligesom et trafiklys dirigerer biler ved et kryds, dirigerer en DCV hydraulisk olie eller trykluft gennem forskellige stier i en maskine. Disse ventiler er "hjernen" af væskekraftsystemer, der fortæller væsken, hvor man skal hen og hvornår.
Hvorfor kaldes de "bang-bang" -ventiler?
Mange DCV'er fungerer som en lysafbryder - de er enten fuldt ud eller helt slukket. Der er ingen mellem position, hvorfor folk undertiden kalder dem "bang-bang" -ventiler. Når de skifter, gør de det hurtigt og fuldstændigt.
Hvordan fungerer en retningsbestemt kontrolventil?
De grundlæggende dele
Hver DCV har disse hovedkomponenter:
Ventilkrop:Dette er som huset, der holder alt sammen. Det har kanaler inde, hvor væske kan flyde.
Spole eller poppet:Dette er den bevægende del, der faktisk styrer strømmen. Tænk på det som en skydedør, der åbner og lukker forskellige veje.
Porte:Dette er forbindelsespunkterne, hvor rørene fastgøres. De er normalt mærket:
- P= Tryk (hvor væske kommer ind)
- T= Tank (hvor væske vender tilbage)
- A og b= Aktuatorporte (hvor væske går på arbejde)
Aktuator:Det er det, der bevæger spolen. Det kan være et håndtag, du skubber, en elektrisk spole eller væsketryk.
Hvordan det kontrollerer flow
Når aktuatoren bevæger sig spolen, stiller den forskellige huller og kanaler inde i ventilkroppen. Dette skaber nye veje, som væske skal flyde igennem. Det er som omarrangering af puslespil for at skabe forskellige stier.
Typer af retningsbestemte kontrolventiler
Af hvordan de bevæger sig (internt design)
Spole ventiler
Disse bruger et cylindrisk stykke (spolen), der glider frem og tilbage. De er som et glidende puslespil, hvor flytning af et stykke åbner nogle stier og lukker andre. De er alsidige, men tillader en lille smule lækage.
Poppetventiler
Disse bruger en bold, kegle eller disk, der løfter et sæde for at tillade strømning eller presser ned for at stoppe den. Tænk på en kork i en flaske - når du fjerner den, strømmer flydende ud. Disse ventiler forsegler meget tæt med næsten ingen lækage.
Roterende ventiler
I stedet for at glide roterer disse for at stille forskellige passager op. De er som at dreje en nøgle i en lås for at åbne forskellige døre.
Af hvordan de betjenes
Manuelle ventiler
Du betjener disse for hånd ved hjælp af en håndtag, knap eller pedal. De er enkle og pålidelige, som en manuel biloverførsel.
Magnetventiler
Disse betjenes elektrisk. Når du sender et elektrisk signal, bevæger en magnetisk spole ventilen. Det er som at have en fjernbetjening til din ventil.
Pilot-betjente ventiler
Disse bruger væsketryk til at bevæge ventilen. De er nyttige, når du har brug for en masse kraft til at flytte en stor ventil, som at bruge servostyring i en bil.
Efter antal positioner og porte
Navngivningssystemet kan virke forvirrende i starten, men det er faktisk enkelt:
- 2/2 ventil:2 porte, 2 positioner (som en tænd/sluk -switch)
- 3/2 ventil:3 porte, 2 positioner (almindeligt for enkeltvirkende cylindre)
- 4/2 ventil:4 porte, 2 positioner (standard for dobbeltvirkende cylindre)
- 4/3 ventil:4 porte, 3 positioner (inkluderer en neutral mellemposition)
Centerpositioner (til 3-positionsventiler)
- Åben center:Alle porte forbinder sammen - som at åbne alle døre i et hus
- Lukket center:Alle porte er blokeret - som at lukke alle døre
- Tandem Center:Tryk forbinder til tank, men aktuatorporte er blokeret
- Float center:Aktuatorporte opretter forbindelse til tank, men trykket er blokeret
Valg af den rigtige ventil: nøglespecifikationer
Flow Rating (CV)
Dette fortæller dig, hvor meget væske ventilen kan håndtere. Det måles som gallon pr. Minut (GPM) ved 1 psi trykfald. Tænk på det som diameteren af en haveslange - større tal betyder mere flowkapacitet.
Trykbedømmelse
Dette er det maksimale tryk, som ventilen kan håndtere sikkert. Det er normalt markeret som PN (som PN350 for 350 bar) eller i PSI. Overskrid ikke denne grænse, eller ventilen kan mislykkes.
Responstid
For magnetventiler er det, hvor hurtigt de kan skifte positioner, som regel måles i millisekunder. Hurtigere responstider er bedre til applikationer, der har brug for hurtige bevægelser.
Lækage klasse
Dette vurderer, hvor godt ventilen forsegler:
- Klasse IV:Nogle lækage (0,01% af den nominelle strøm)
- Klasse V:Lav lækage
- Klasse VI:Bubble-tight (næsten ingen lækage)
Fra enkel til smart: typer kontrol
ON/OFF -ventiler (Standard DCVS)
Dette er de grundlæggende "bang-bang" -ventiler, vi talte om. De er enten helt åbne eller helt lukkede. De er perfekte til enkle opgaver som at klemme en del eller udvide en cylinder helt.
Proportionelle ventiler
Disse er som dæmpere switches til væskestrøm. I stedet for bare til/fra, kan de være delvist åbne for kontrolstrømningshastighed. Dette giver dig glat, variabel hastighedskontrol. De er gode til applikationer som krandrift, hvor du vil have glatte bevægelser.
Servo ventiler
Dette er ventilverdenens præcisionsinstrumenter. De giver ekstremt nøjagtig kontrol og kan svare på feedback for at opretholde nøjagtige positioner eller strømme. De bruges i avancerede applikationer som flydimulatorer og CNC-maskiner.
Virkelige applikationer
Konstruktionsudstyr
- Gravemaskiner:Brug flere 4/3 ventiler til at kontrollere bom, arm, spand og rotation. Pilot-betjente proportionelle ventiler giver operatøren glat kontrol.
- Bulldozers:Brug DCV'er til at kontrollere bladvinkel og højde samt spore drevsystemer.
Fremstilling
- CNC -maskiner:Brug magnetventiler DCV'er til værktøjsklemme og proportionelle ventiler til præcis placering.
- Samlingslinjer:Pneumatiske DCV'er driver griber, løftere og sorteringsmekanismer.
Landbrug
- Traktorer:Multi-spole ventil blokerer kontrol-implementeringer som plove og slåmaskiner.
- Høstere:DCVS kontroller hovedhøjde og rengøringsventilatorhastighed.
Rumfart
- Fly Landing Gear:Servo -ventiler giver præcis, pålidelig kontrol til udvidelse og tilbagetrækning.
- Flyvekontrol:Servo-ventiler med høj ydeevne aktiverer fly-by-wire-systemer.
Markedsoversigt: Hvem laver hvad
Det globale retningsstyringsventilmarked er værd omkring 8-10 milliarder dollars og vokser med 5-11% om året. De vigtigste spillere inkluderer:
- Bosch Rexroth:Kendt for robuste hydrauliske ventiler og industri 4.0 integration
- Parker Hannifin:Tilbyder brede intervaller til både hydrauliske og pneumatiske anvendelser
- Eaton/Danfoss:Stærk i mobil hydraulik med smarte ventilteknologier
- SMC:Førende pneumatisk ventilproducent med kompakt, højstrømningsdesign
- Fest:Innovative pneumatiske løsninger inklusive ventiløer og digitale platforme
- Moog:Servo-ventiler med høj præcision til krævende applikationer
Fremtiden: smarte ventiler og industri 4.0
Smarte funktioner
Moderne ventiler bliver smartere med indbyggede sensorer, der overvåger:
- Temperatur
- Antal cyklusser
- Placer feedback
- Strømningshastigheder
- Forureningsniveauer
Digital integration
Nye ventiler kan kommunikere ved hjælp af protokoller som:
- Io-link
- Ethernet/IP
- Profibus
- Modbus
Dette giver dem mulighed for at sende diagnostiske data til centrale kontrolsystemer, hvilket muliggør forudsigelig vedligeholdelse.
Forudsigelig vedligeholdelse
I stedet for at vente på, at ventiler skal mislykkes, kan smarte systemer forudsige, hvornår vedligeholdelse er nødvendig baseret på data i realtid. Dette reducerer uventet nedetid og sparer penge.
Fejlfinding af almindelige problemer
Ventil aktiverer ikke
Mulige årsager:Intet elektrisk signal, brændt spole, lavt pilottryk
Løsninger:Kontroller spænding, testmanual tilsidesættelse, verificer pilotluft/olieforsyning
Langsom eller ujævn bevægelse
Mulige årsager:Intern lækage, forurenet væske, forkert ventilstørrelse
Løsninger:Test for lækage, skift væske og filtre, verificer ventilstørrelse
Aktuator driver
Mulige årsager:Forkert centerposition, slidt spole, ekstern lækage
Løsninger:Kontroller ventilkonfiguration, test for internt slid, inspicér forbindelser
Ekstern lækage
Mulige årsager:Slidte sæler, løse bolte, revnet krop
Løsninger:Udskift tætninger, kontroller boltmoment, inspicér for skader
Støj eller overophedning
Mulige årsager:Kavitation, ventil for lille, tryk for højt
Løsninger:Kontroller væskeniveauet, bekræft ventilstørrelsen, juster indstillingen for aflastningsventil
Vedligeholdelsesbedste praksis
Regelmæssige inspektioner
- Kontroller for eksterne lækager
- Se efter korrosion eller skade
- Kontroller, at alle forbindelser er stramme
- Testmanual tilsidesætter
Fluidvedligeholdelse
- Prøve væske regelmæssigt til forurening
- Skift filtre efter planen
- Opbevar systemtemperatur under 60 ° C (60 ° C)
- Oprethold passende væskeniveauer
Forebyggende handlinger
- Cyklusventiler med jævne mellemrum for at forhindre klæbning
- Opbevar reservedele lagerbeholdning
- Togoperatører ved korrekt brug
- Dokumentvedligeholdelseshistorik
At tage det rigtige valg
Når du vælger en retningsbestemt kontrolventil, skal du overveje disse faktorer:
Funktion nødvendigt:Hvor mange porte og positioner har du brug for?
Tryk og strømning:Hvad er dine systemkrav?
Fluidtype:Hydraulisk olie, luft, vand eller specialvæsker?
Kontrolmetode:Manuel, elektrisk eller pilotoperation?
Miljø:Temperatur, støv, farlige områder?
Budget:Oprindelige omkostninger kontra langsigtet pålidelighed
Konklusion
Retningsstyringsventiler er de usungne helte i moderne maskiner. Fra gravemaskinen på et byggeplads til roboten på en samlebånd gør disse ventiler kontrolleret bevægelse mulig. Efterhånden som teknologien skrider frem, bliver ventiler smartere og mere integreret med digitale systemer, men deres grundlæggende job forbliver det samme: at kontrollere strømmen af væske for at skabe nyttigt arbejde.
Uanset om du designer et nyt system, fejlfinding af et eksisterende, eller bare forsøger at forstå, hvordan ting fungerer, åbner forståelse af retningsbestemte kontrolventiler døren til at forstå de væskekraftsystemer, der omgiver os hver dag.
Nøglen til succes med DCV'er matcher den rigtige ventiltype til dine specifikke applikationsbehov, opretholder dem korrekt og forbliver ajour med udviklende teknologier. Med dette fundament vil du være veludstyret til at tage informerede beslutninger om disse kritiske komponenter.
