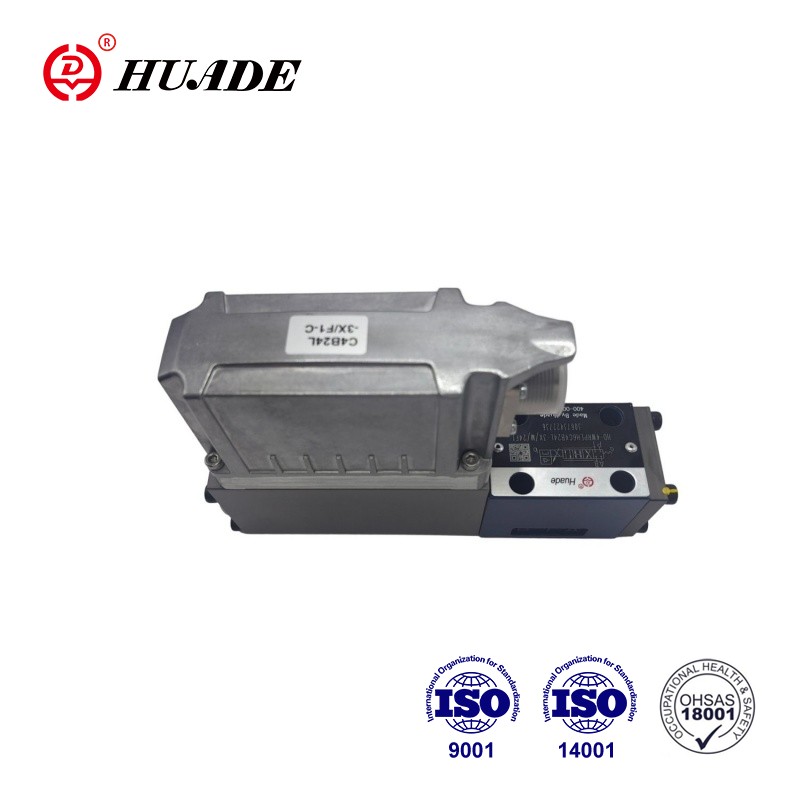

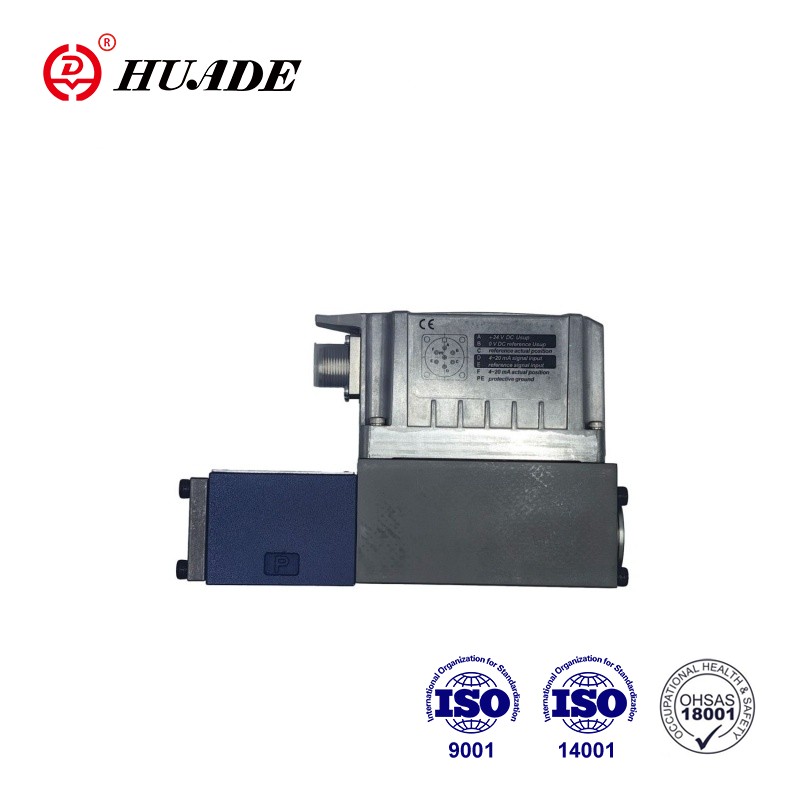

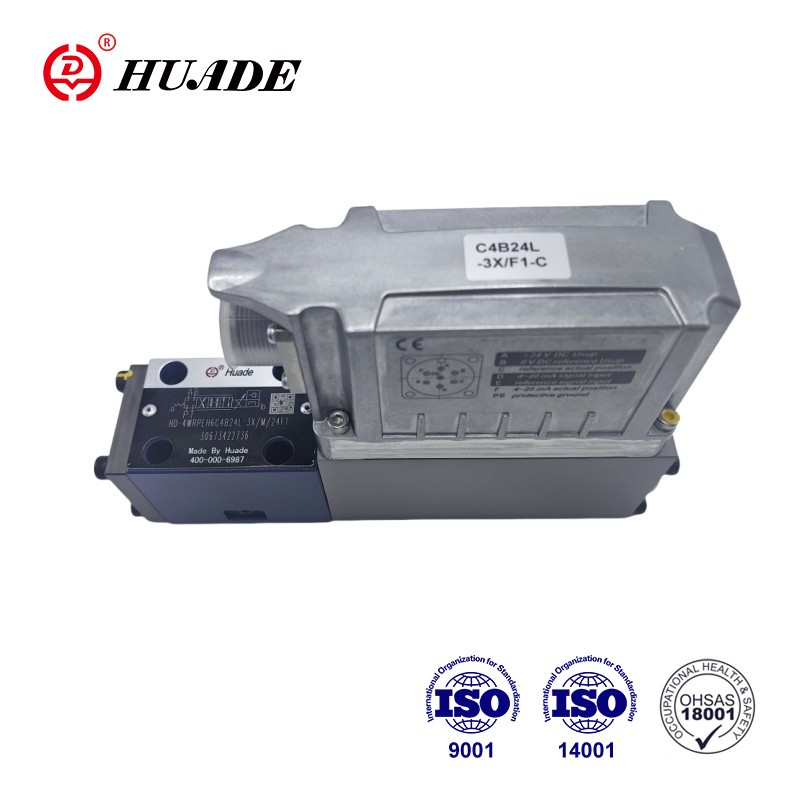

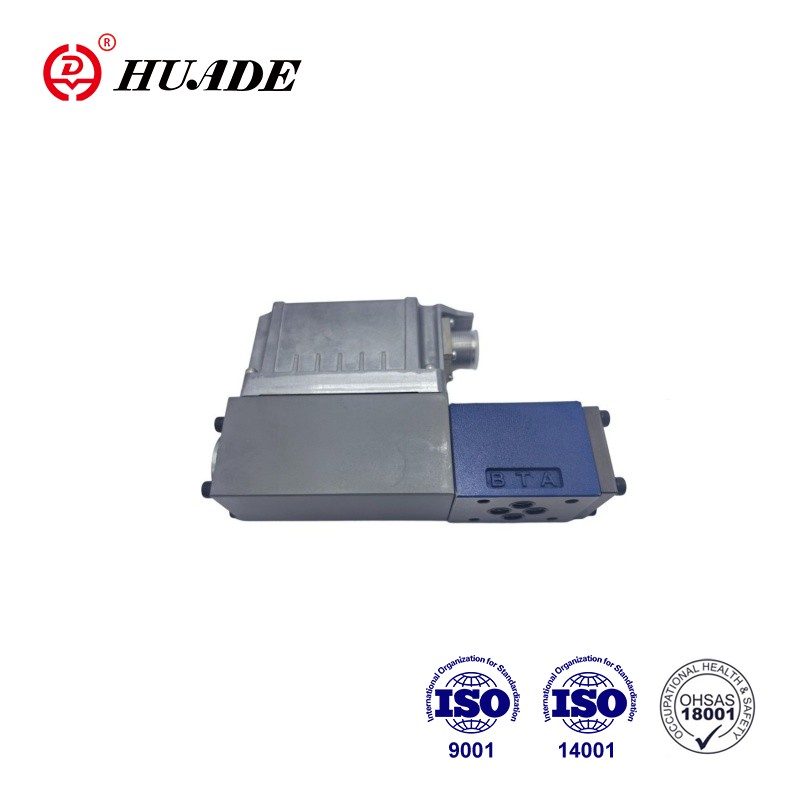

Ventiler af typen 4WRPEH 6-3X er direkte betjente retningsreguleringsventiler med elektrisk positionsfeedback og integreret elektronik (OBE). Proportional retningsservoventil 4WRPEH 6-3X er en højpræcisionsreguleringsventil, der kombinerer proportionalteknologi med servoteknologi. 4WRPEH 6-3X er meget udbredt i forskellige processtrømme og udstyrsoperationer, såsom hydrauliske systemer i petroleums-, kemiske, metallurgiske og andre industrier til at kontrollere forskellige processtrømme og udstyrsoperationer.
| Tekniske data | ||
| Generel | ||
| Type af forbindelse | Montering af underplade | |
| Porteringsmønster | ISO 4401-03-02-0-05 | |
| Vægt (kg) | 2.9 | |
| Installationsposition | Enhver | |
| Omgivelsestemperaturområde (°C) | –20 … +60 | |
| Transporttemperatur (°C) | –30 … +80 | |
| Maksimal opbevaringstid (år) | 1 | |
| Maksimal relativ luftfugtighed (ingen kondensering) (%) | 95 | |
| Beskyttelsesklasse i henhold til EN 60529 | IP65 (hvis der anvendes passende og korrekt monterede konnektorer) | |
| Maksimal overfladetemperatur (°C) | 150 | |
| MTTFD-værdi i henhold til EN ISO 13849 (år) | 150 (for yderligere detaljer se datablad 08012) | |
| Sine test according to DIN EN 60068-2-6 | ▶ Uden dæmpningsplade | 10 ... 2000 Hz / maksimum 10 g / 10 cyklusser / 3 akser |
| ▶ Med dæmpningsplade 1) | 10 ... 2000 Hz / maksimum 10 g / 10 cyklusser / 3 akser | |
| Støjtest i henhold til DIN EN 60068-2-64 | ▶Uden dæmpningsplade | 20 … 2000 Hz / 10 gRMS / 30 g peak / 30 min. / 3 akser |
| ▶ Med dæmpningsplade 1) | 20 ... 2000 Hz / 10 gRMS / 30 g peak / 24 timer / 3 akser | |
| Transport shock according to DIN EN 60068-2-27 | ▶ Uden dæmpningsplade | 15 g / 11 ms / 3 stød / 3 akser |
| ▶ Med dæmpningsplade 1) | 15 g / 11 ms / 3 stød / 3 akser | |
| Shock according to DIN EN 60068-2-27 | ▶ Med dæmpningsplade 1) | 35 g / 6 ms / 1000 stød / 3 akser |
| Overensstemmelse | ▶ CE iht. EMC-direktiv 2014/30/EU, testet iht | EN 61000-6-2 og EN 61000-6-3 |
| ▶ RoHS-direktiv | 2011/65/EU | |
| Hydraulisk | ||||||
| Maksimalt driftstryk | ▶ Porte A, B, P (bar) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Hydraulikvæske | Se tabel på side 7 | |||||
| Viskositetsområde | ▶ Anbefalet (mm2/s) | 20 … 100 | ||||
| ▶ Maksimalt tilladt (mm2/s) | 10 … 800 | |||||
| Hydraulikvæske temperaturområde (gennemløbet) (°C) | -20 … +70 | |||||
| Maksimal tilladelig grad af forurening af hydraulikvæsken; renhedsklasse i henhold til ISO 4406 (c) | Klasse 18/16/13 3) | |||||
| Nominel flow (∆p = 35 bar pr. kontrolkant) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Begrænsning af brug (∆p) med hensyn til overgangen til fejlsikker (værdier gælder for summeret kant) | ▶ Symboler C3, C5, C (bjælke) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symboler C1, C4 (bjælke) | 350 | 350 | 280 | 250 | 100 | |
Funktioner:
▶Plideligt - gennemprøvet og robust design
▶Sikker - fejlsikker position af styrespolen i slukket tilstand
▶Energieffektiv - intet behov for pilotolie
▶Høj kvalitet - kontrolspole og muffe i servokvalitet
▶Fleksibel - velegnet til positions-, hastigheds- og trykstyring
▶Nøjagtig - høj responsfølsomhed og lille hysterese
▶IO-Link interface, valgfri. Anvendelse af ventilen med IO-Link som afspærringselement op til kategori 3, PL d iht. EN 13849-1.
Anvendelse:
Proportional retningsbestemt servoventil 4WRPEH 6-3X er meget udbredt inden for industriel automation, vindmøller, værktøjsmaskinekontrol, ingeniørmaskiner, rumfart, skibsbygning og marineteknik.
Opsætning
HD-4WRPEH højresponsventilen består hovedsageligt af:
▶ Ventilhus med styrespole og muffe i servokvalitet (1)
▶ Styremagnet med positionstransducer (2)
(valgfrit med elektronikbeskyttelsesmembran (5))
▶ Indbygget elektronik (OBE) (3) med analog eller IO-Link interface (4) (valgfrit med dæmpning)
plade (6))
Fungere
Den integrerede elektronik (OBE) sammenligner den specificerede kommandoværdi med den aktuelle positionsværdi. I tilfælde af kontrolafvigelser vil slagsolenoiden blive aktiveret. På grund af den ændrede solenoidekraft justeres styrespolen mod fjederen. Slag/kontrolspolens tværsnit styres proportionalt med kommandoværdien. I tilfælde af en kommandoværdi forudindstilling på 0, justerer elektronikken styrespolen mod fjederen til midterposition. I deaktiveret tilstand er fjederen maksimalt spændt, og ventilen er i fejlsikker position.
Sikkerhedsfunktion (IO-Link-sluk)
Ved at afbryde forsyningsspændingen på IO-Link master (Klasse B-Port), ben 2 og 5, kan IO-Link ventilen slukkes sikkert. Efter afbrydelse af forsyningsspændingen sættes ventilens styrespole i fejlsikker position. For også at garantere den hydrauliske forudsætning for sikkerhedsafbrydelsen skal overlapningen af styrespole/muffe også tages i betragtning.
Tilstrækkelig overlap er garanteret af symbolerne C3, C5, C4 og C1.
Den sikre afspærring er ikke en del af IO-Link-ventilen og skal tages i betragtning for sikker konstruktion af maskineriet.
Styr solenoide afspærring
I tilfælde af følgende fejl, afbrydes styremagneterne af den integrerede elektronik (OBE), og kontrolspolen indstilles til fejlsikker position:
▶ Falder under minimumsforsyningsspændingen
▶ Kun ved grænsefladen "F1":
– Falder under den minimale strømkommandoværdi på 2 mA (inkluderer kabelbrud på kommandoværdilinjen (strømsløjfe))
▶ Kun ved grænsefladen "L1":
- Aktiver inaktiv kommunikationsafbrydelse (vagthund)
– I tilfælde af intern IO-Link fejl
▶ Kun ved interface "C6":
– Derudover frigives inaktiv
Dæmpningsplade "D"
Dæmpningspladen reducerer accelerationsamplituderne på den indbyggede elektronik (frekvenser >300 Hz).
Meddelelse:
Brug af dæmpningspladen anbefales ikke til applikationer med primært lavfrekvent excitation
Elektronikbeskyttelsesmembran "-967"
For at forhindre kondensdannelse i huset til den integrerede elektronik (OBE) kan der anvendes en elektronikbeskyttelsesmembran (5).
Anbefales til brug uden for industristandardforhold med høj luftfugtighed og betydelige cykliske temperaturændringer (f.eks. udendørs).
Symboler af Proportional retningsbestemt servoventil 4WRPEH 6-3X
