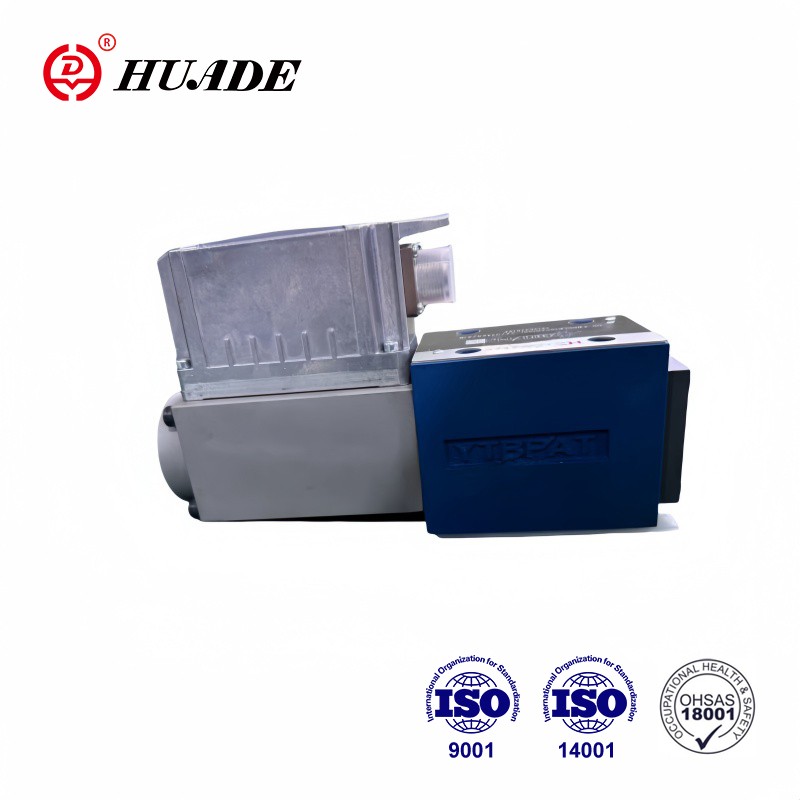

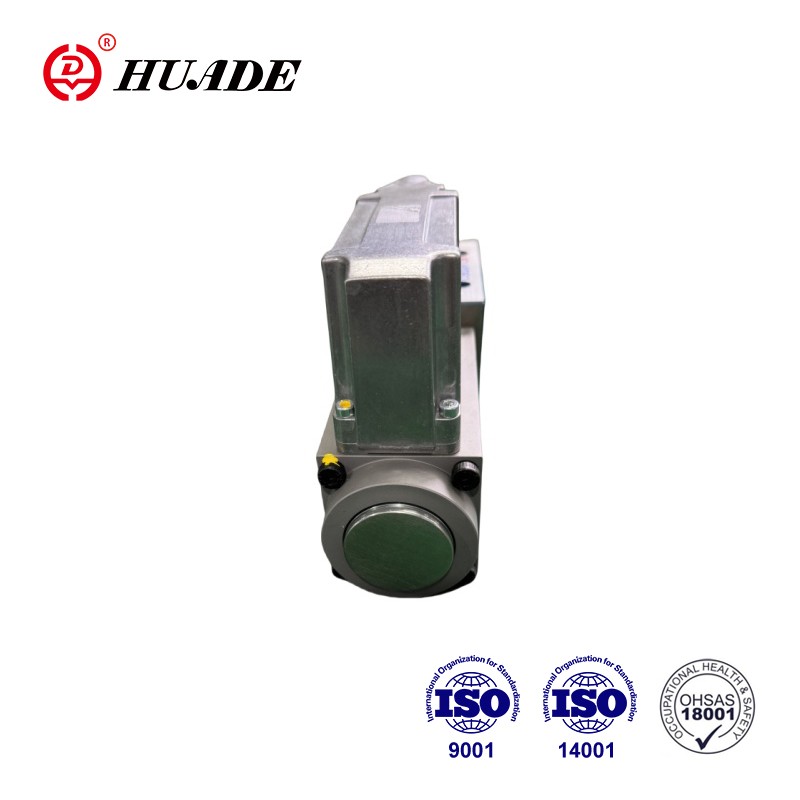

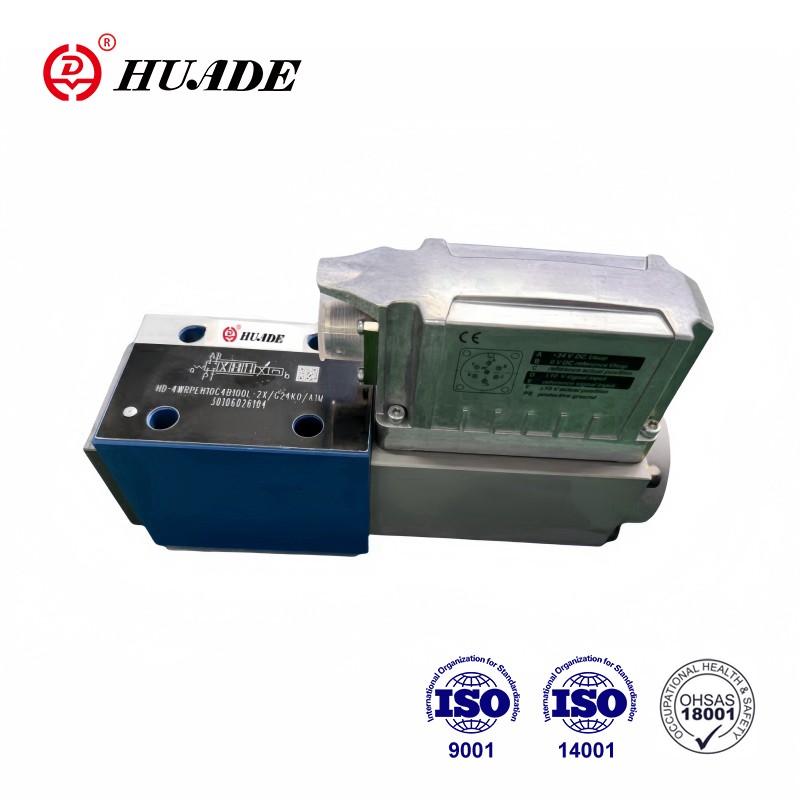

Denne ventil 4WRPEH-2X er en direkte virkende servo-proportionalventil med integreret digital akse-controller og fieldbus-interface. Der er to størrelser, nemlig størrelse 6 og størrelse 10. 4WRPEH-2X er underplademonteret. De integrerede elektroniske komponenter i 4WRPEH-2X sammenligner specificerede kontrolværdier med aktuelle positionsværdier. Huades proportionelle servoventil har vundet et godt ry blandt sine kunder på grund af høj ydeevne og lavere pris.
| Tekniske data (For flere detaljer se databladet!) | |||
| Generel | AF 6 | AF 10 | |
| Installationsposition | Enhver, det anbefales at prioritere vandret installation | ||
| Porteringsmønster | IS0 4401-03-02-0-05 | ||
| Arbejdstemperaturområde (℃) | -20...+80 | ||
| Omgivelsestemperaturområde (℃) | -20...+60 | ||
| Vægt (kg) | 3 | 7.8 | |
| Hydraulisk (målt ved hjælp af HLP46℃=40℃± 5℃) | |||
| Hydraulikvæske | Overholder DIN51524...535 standarder og kan levere andre medier efter anmodning | ||
| Viskositetsområde | Anbefalet (mm2/s) | 20...800 | |
| Maksimalt tilladt (mm2/s) | 10...800 | ||
| Hydraulikolietemperatur ringede (℃) | -20...+60 | ||
| Maksimalt tilladt forureningsniveau af hydraulikolie - renhed 1-niveau i overensstemmelse med IS04406 (c) | Klasse 18/16/13 | ||
| Strømningsretning | Komplekse symboler | ||
| Elektrisk | ||
| Cyklisk varighed faktor % | 100 (kontinuerlig drift) | |
| Beskyttelsesklasse i henhold til EN 60529 | IP65 (hvis der anvendes passende og korrekt monterede konnektorer) | |
| Forsyningsspænding | Nominel værdi VDC | 24 |
| Minimum VDC | 21 | |
| Maksimal VDC | 36 | |
| Maksimal resterende krusning Vss | 2 (Strømforsyningsspændingen er 23V ved 34V) | |
| Forbrug | AF 6 W | MAX 40 |
| AF 10 W | MAX 60 | |
Funktioner:
▶Direkte styrede reguleringsventiler NG6 og NG10 med servo kvalitetskontrolstempel og muffe
▶ensidig betjening, 4/4 fejlsikker position i slukket
Tilstand:
-- Integreret digital aksekontrolfunktion (IAC-R) til:
● Volumen flow kontrol
● Positionskontrol
● Trykregulering
● p/Q-funktion
● Slip position/tryk og position/
Strømregler:
●NC-funktionalitet (stand-alone betjening mulig)
--Analoge og digitale grænseflader til mål og faktiske værdier
● 4 x analoge sensorer (+/-10 V eller 4..20 mA) el
● 1 x længdemålesystem (1Vss eller SSI) og 2 analoge
Sensorer:
-- sætpunkt forudindstillet / faktisk værdi feedback analog (strøm eller spænding) eller via feltbus
-- Analoge/digitale ind-/udgange kan konfigureres
-- Valgfri CANopen, MODBUS, EtherNET/IP, EtherCAT og PROFINET og andre busprotokoller kan bruges med almindelige PLC'er, controllere eller øvre computerkommunikation
Anvendelse:
Funktionen af proportional servoventil 4WRPEH-2X er, at integrerede elektroniske komponenter sammenligner specificerede styreværdier med aktuelle positionsværdier.
Struktur:
Ventiler omfatter hovedsageligt:
▷Direkte styret reguleringsventil med reguleringsstempel og servokvalitetsbøsning(1)
Proportional elektromagnet med ventilkerneforskydningsfeedback (2)
▷Integreret digital aksecontroller med analoge og digitale sensorgrænseflader og feltbusforbindelse (3)
Ventil funktion:
Ved kontrolafvigelse aktiveres spolen. På grund af ændringer i spolens magnetiske kraft. Kontrolventilkernen vil modstå fjederen til justering. Ventilspoleslag og over nuværende tværsnitsareal. Direkte proportional med instruktionssignalet. Når den forudindstillede kontrolværdi er 0, vil det elektroniske element. Juster styreventilkernen for at modstå fjederkraften, og flyt den til midterpositionen. I en inaktiv tilstand driver fjederen ventilkernen til at sætte
den i en fejlsikker position.
--Bevægelsesakse-controlleren implementerer følgende kontrolfunktioner
• Volume flow kontrol
•Positionskontrol
•Tryk/kraftkontrol
•Slip position/tryk og position/kraftkontrol
-- Kommandoværdien kan indtastes via det analoge interface (X1) eller input via businterface X4
--Den aktuelle værdi kan læses gennem det analoge interface (X1) eller opnås gennem businterface X4
-- Styreparametre kan indstilles via bussen
--Fejldiagnose
Integrerede elektroniske komponenter muliggør kontrol i følgende fejltilstande, spolen mister strøm, og styreventilkernen vender tilbage til den fejlsikrede position.
• Strømsvigt
•Ventilkerneforskydningsføler åbent kredsløbsfejl
•Kommunikationsfejl
•4-20mA kommandosignal åbent kredsløbsfejl
•Ekstern forskydningssensor fejlfunktion
•Ekstern forskydningssensor fejlfunktion
